八叶片立式机械风车结构设计

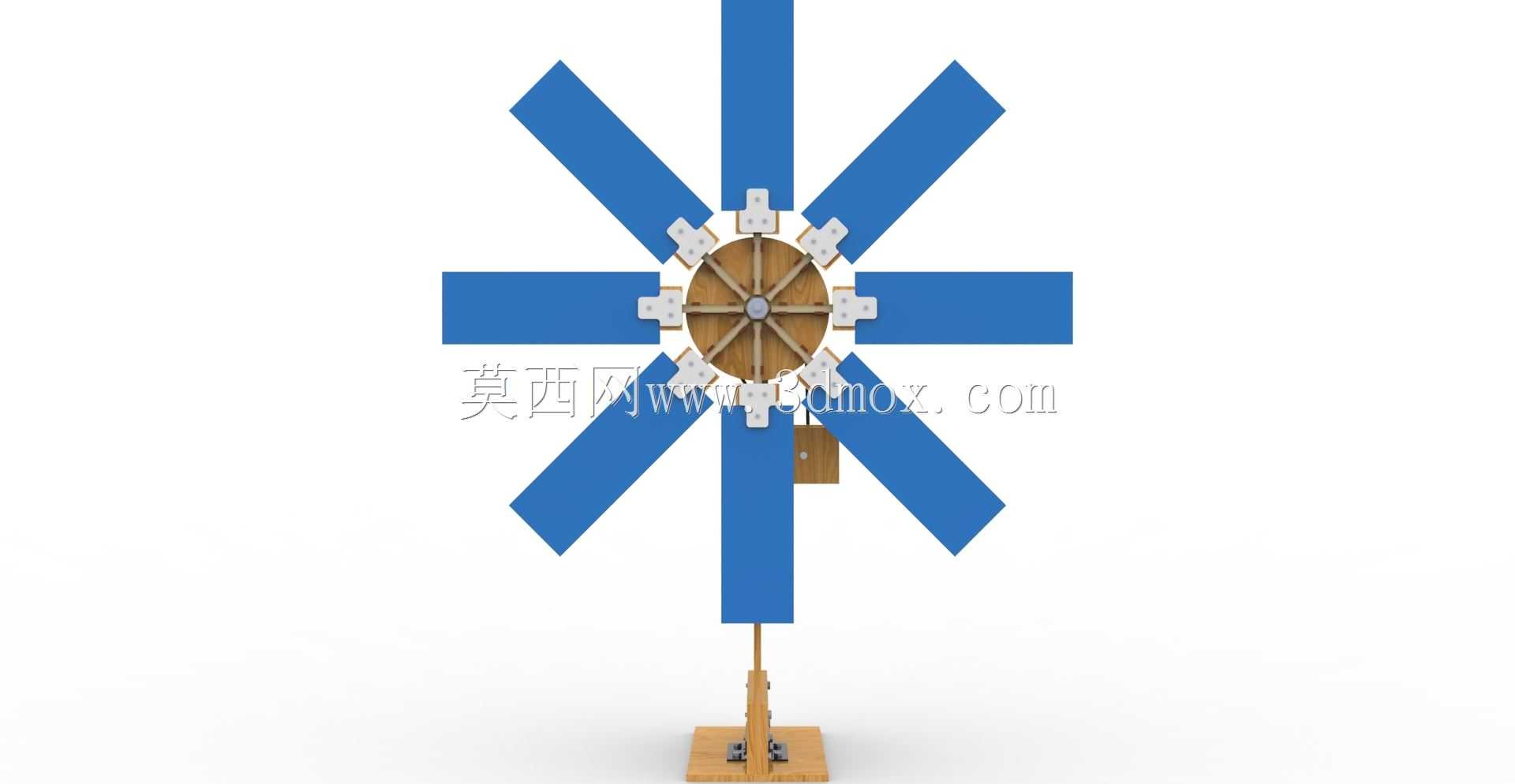

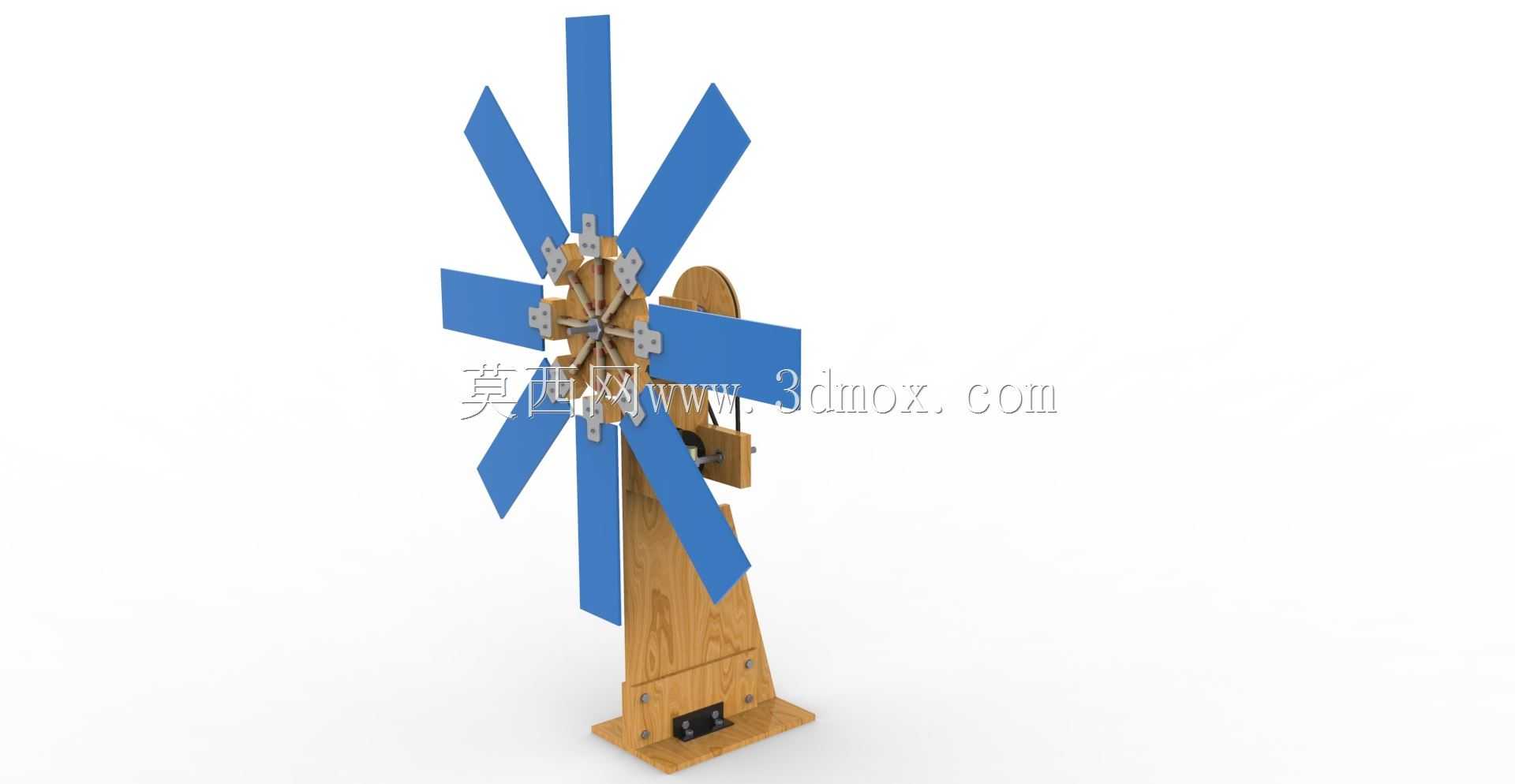

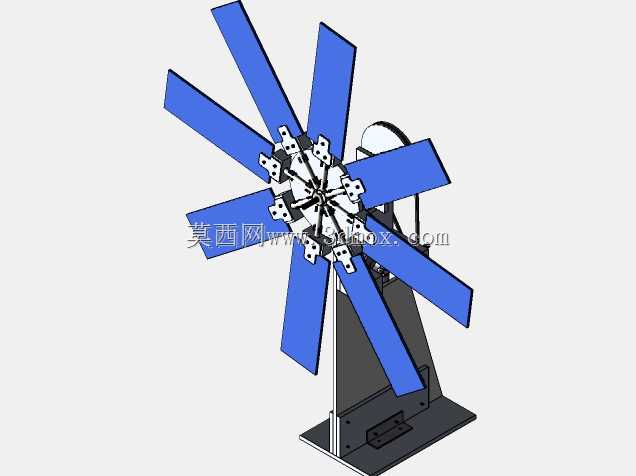

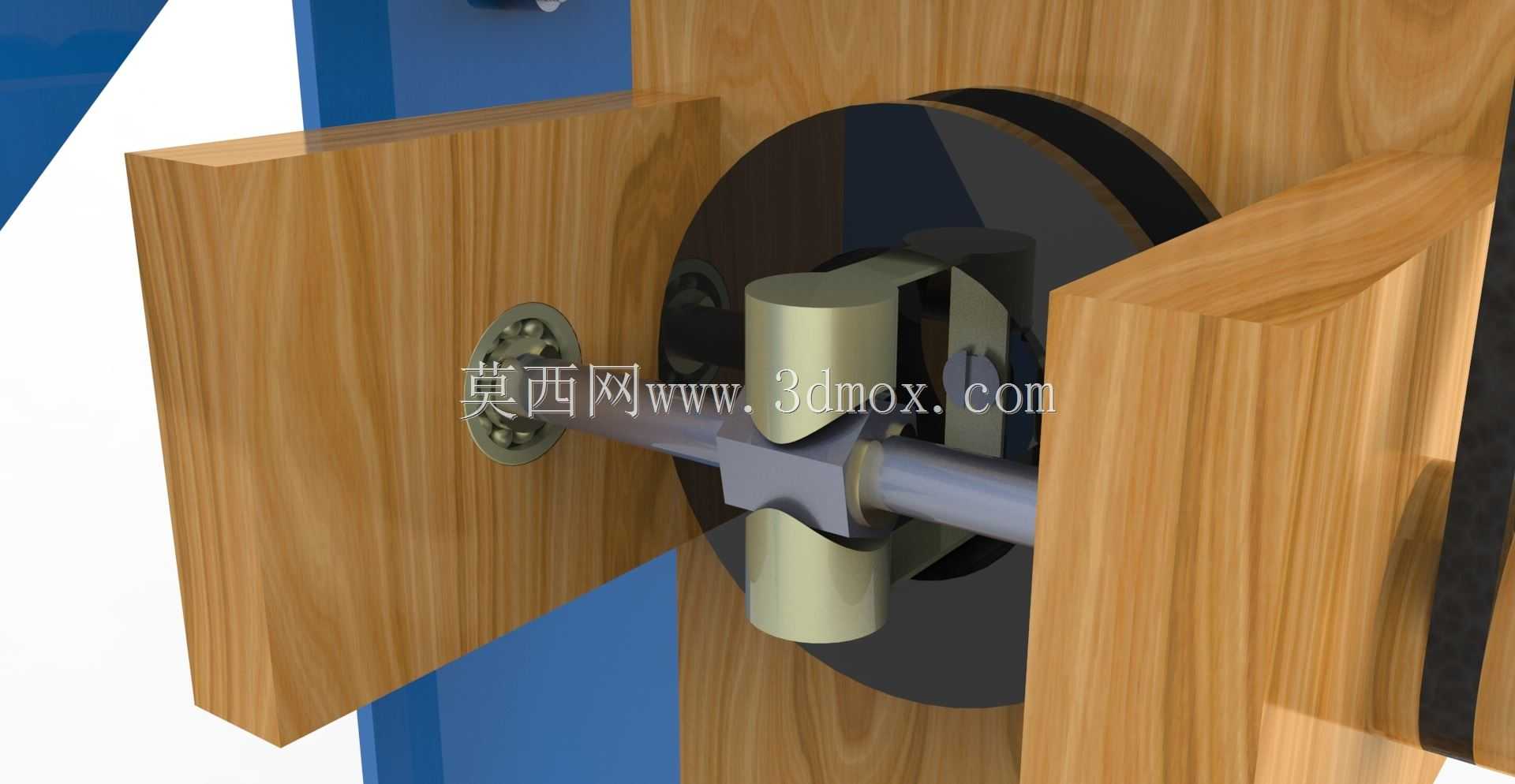

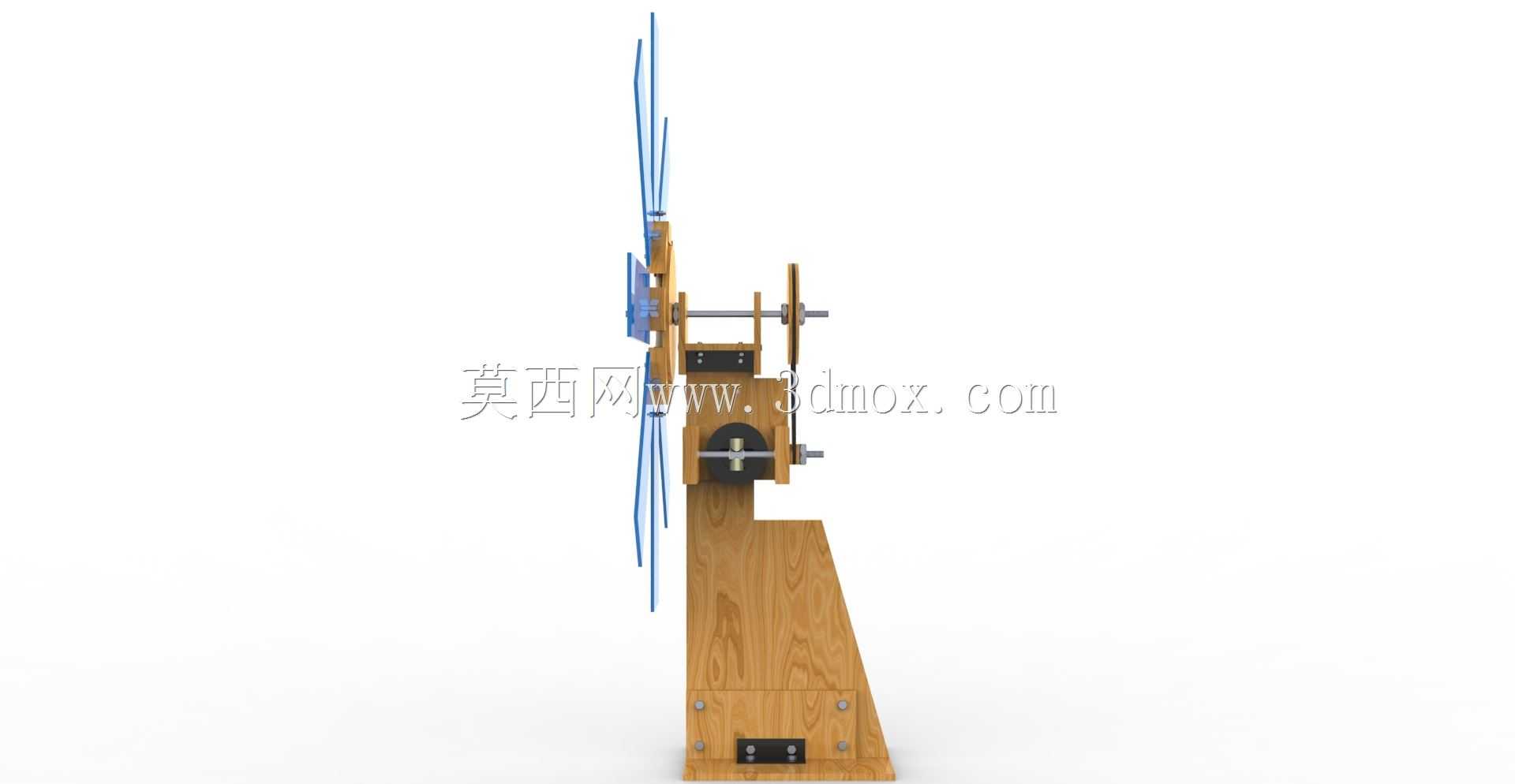

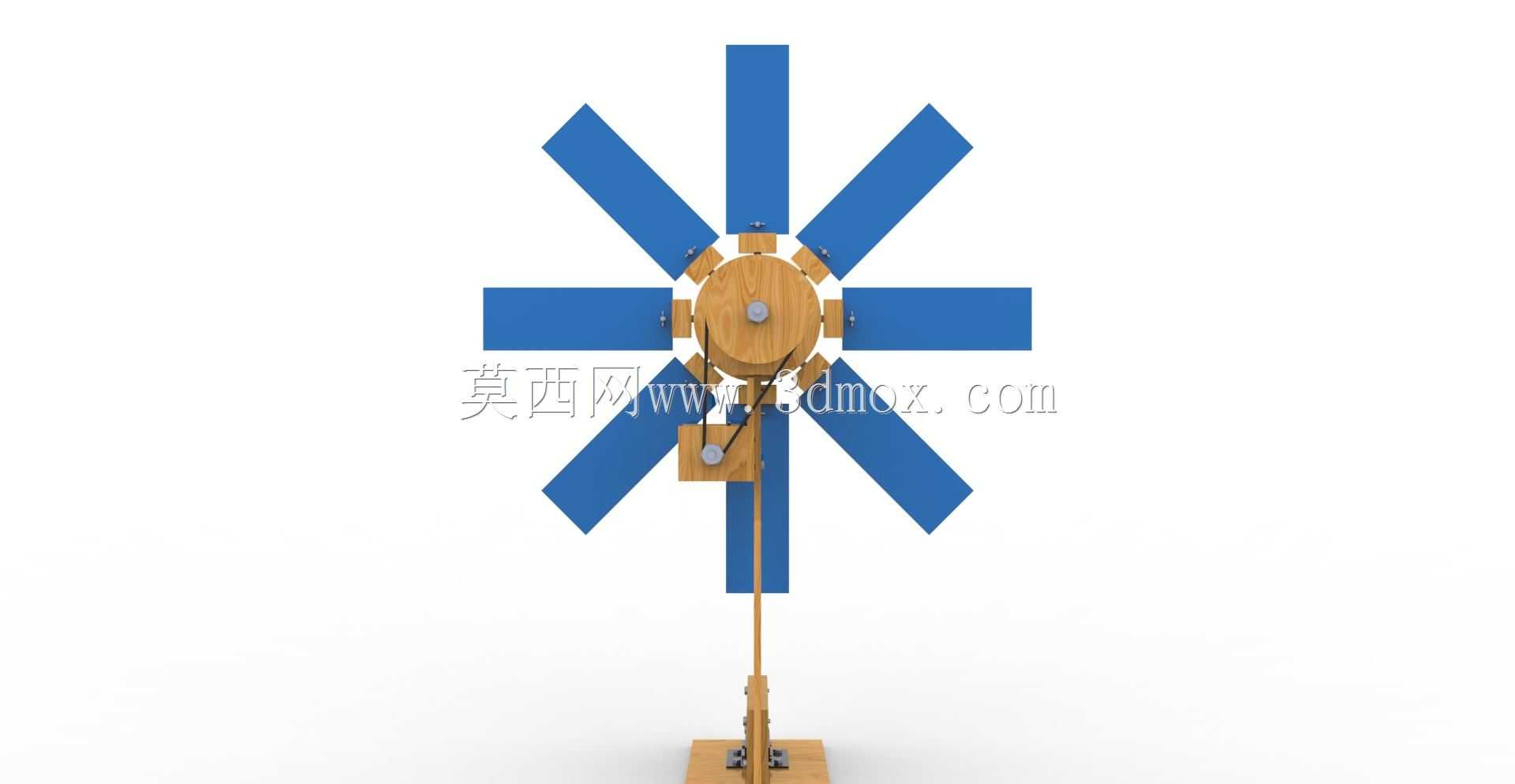

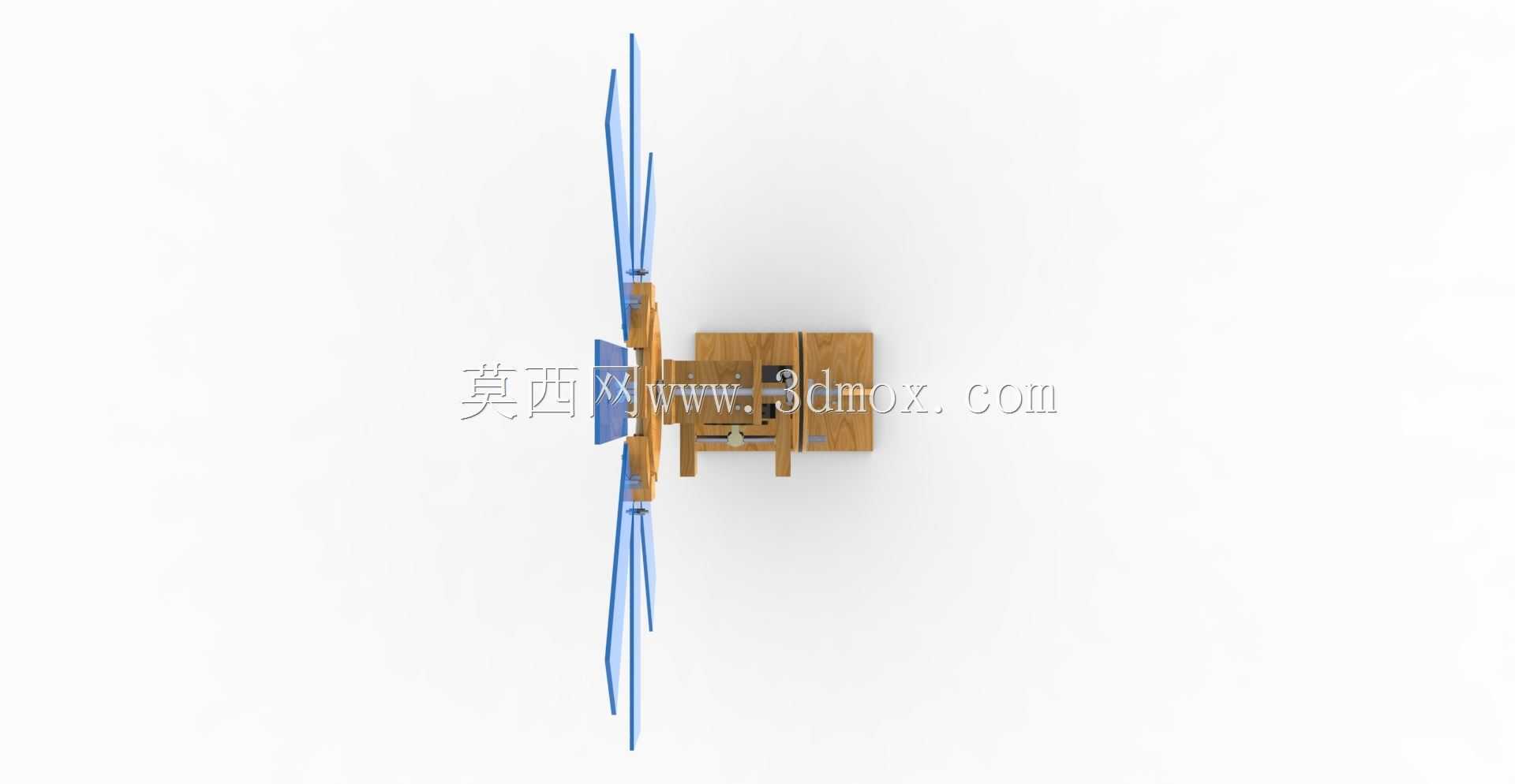

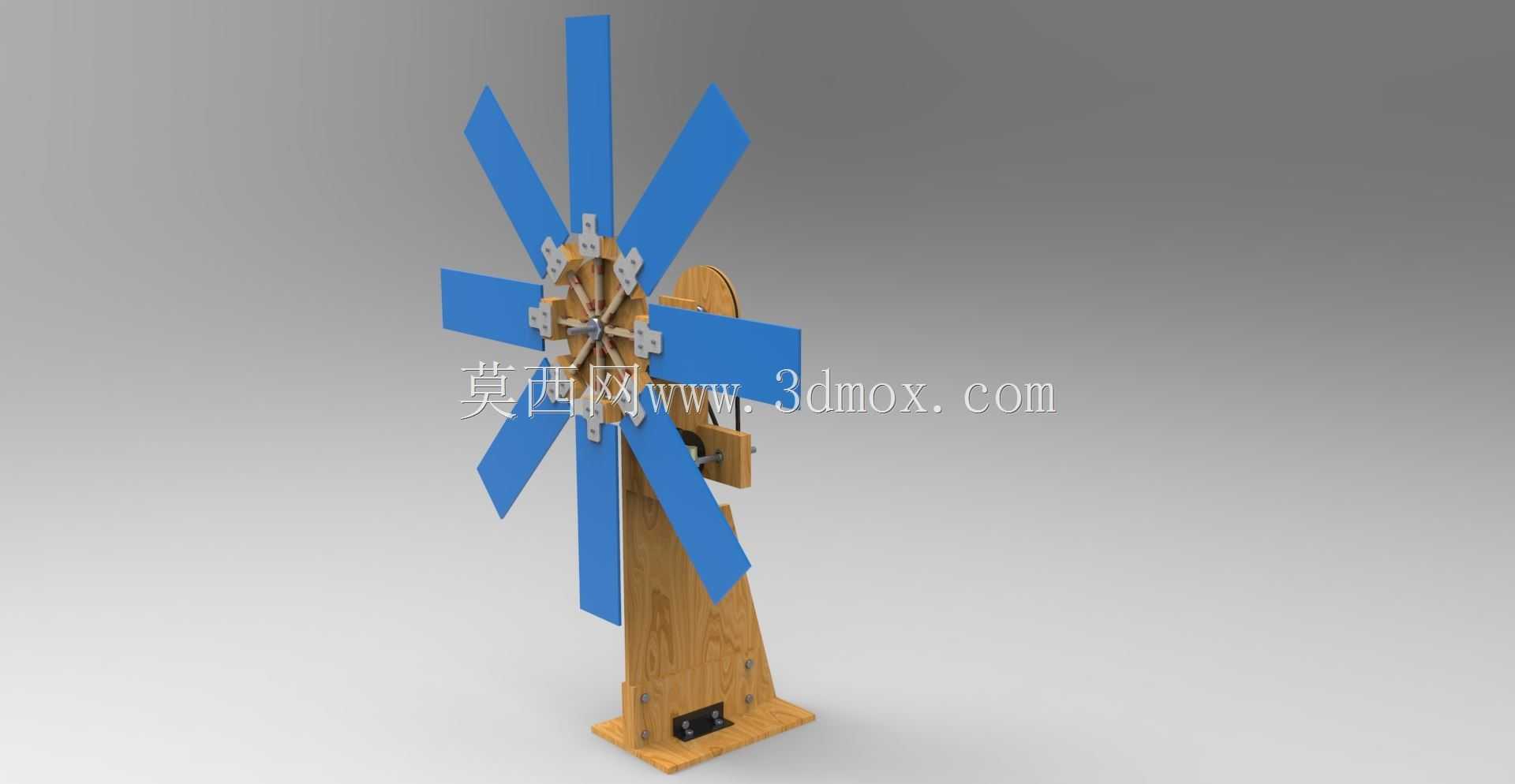

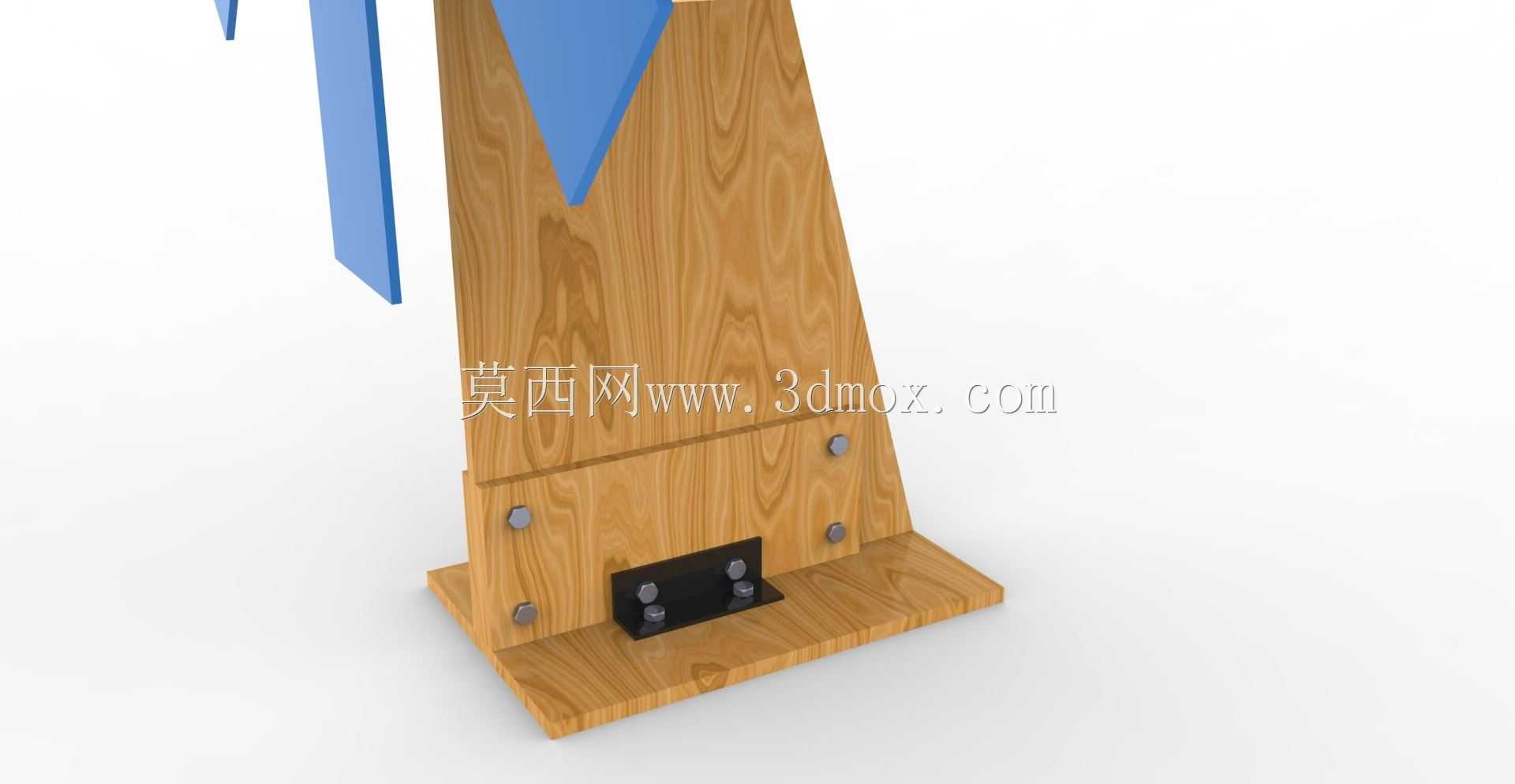

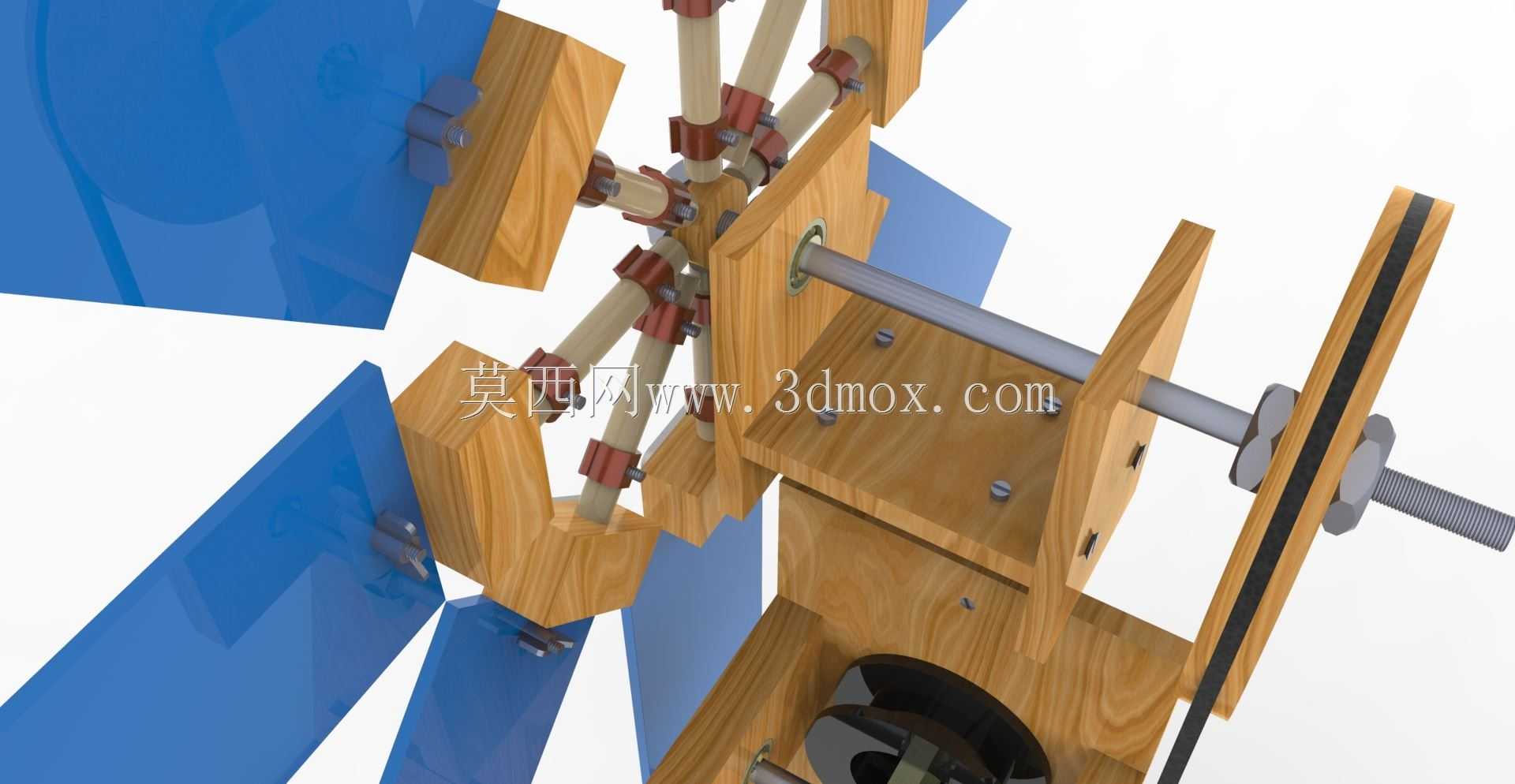

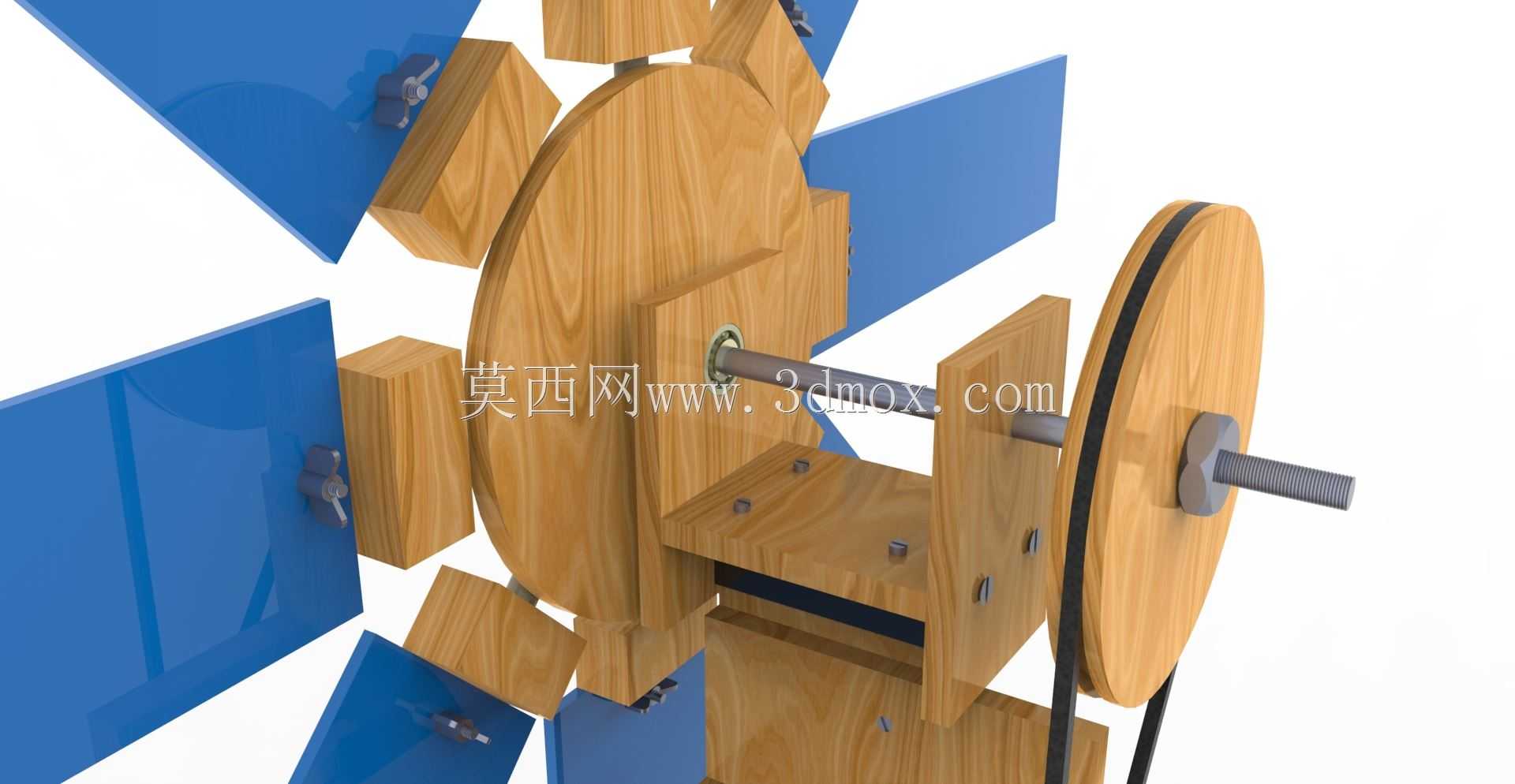

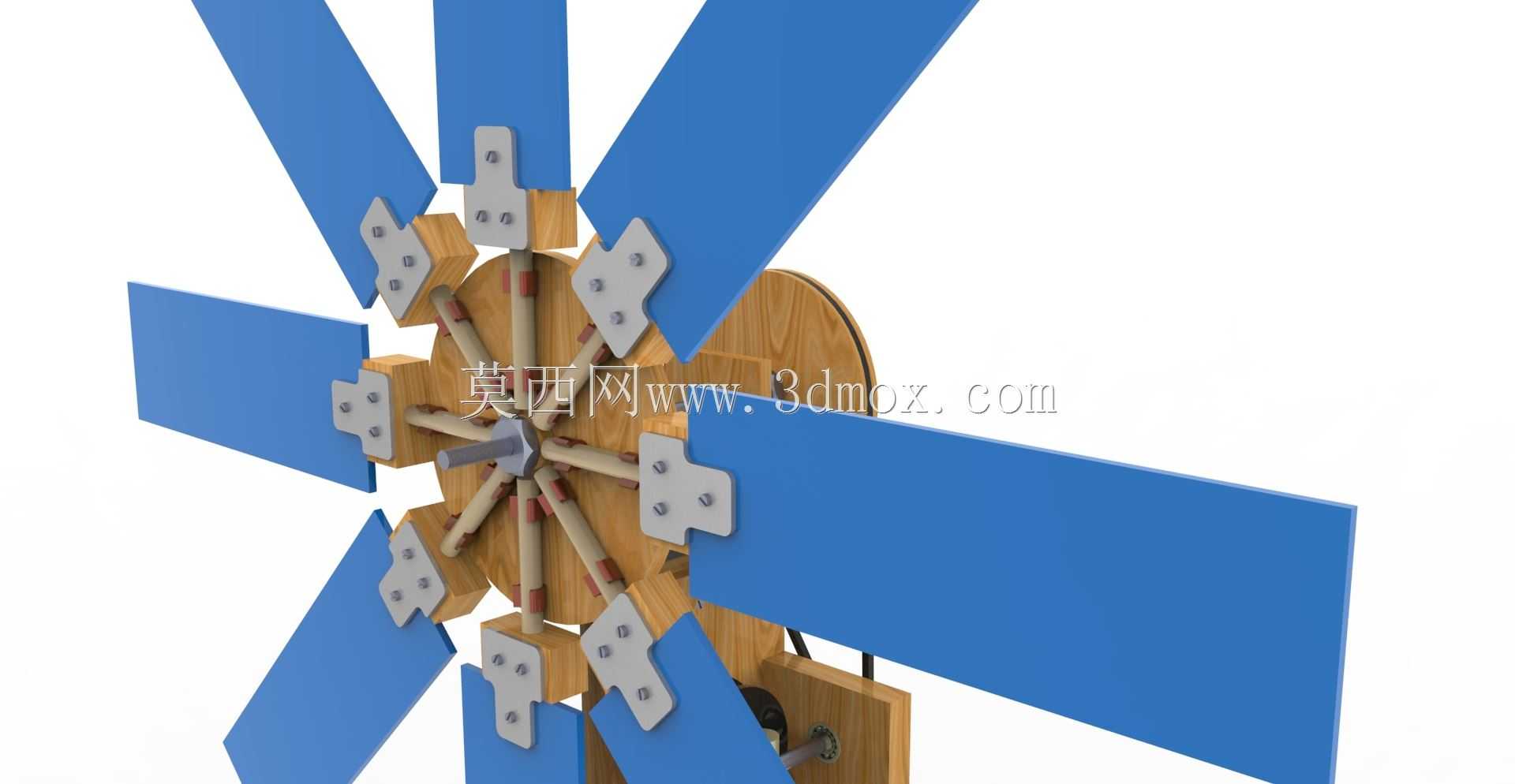

这款八叶片立式机械风车的结构设计，核心围绕风能捕获与机械传动的稳定适配展开，从实际应用场景来看，这类结构既可以作为中小学科创教学的演示教具，直观展示风能向机械能的转化过程，也可经过尺寸缩放后用于小型景观造景的动态装置，适配庭院、主题园区的户外布设需求。从功能特性上看，八片等角度分布的矩形叶片采用对称布局，相比传统四叶结构，能在低风速环境下获得更均匀的转矩输出，避免单叶片受力突变带来的传动卡顿，叶片与中心轮毂的连接采用快拆式卡扣结构，无需专用工具即可完成单叶片的更换调整，方便教学场景下的结构拆解演示。中心轮毂采用辐条式拼接设计，木质纹理的轮毂主体内嵌金属传动衬套，可将叶片捕获的旋转扭矩稳定传递至下方立式支柱内的传动杆，支柱底部设置方形配重底座，底座内置可调节地脚，安装时可根据地面平整度微调支撑高度，保证整机运行时的垂直度，减少旋转过程中的偏摆晃动。设计过程中优先考虑了结构的易加工性，所有叶片采用等厚度平板构型，无需复杂曲面加工即可完成制作，支柱采用分段式套接结构，可根据实际使用需求调整整机高度，安装边界上，整机旋转时叶片扫掠形成的圆形区域直径为整体高度的二分之一，布设时需在扫掠区域外预留至少十厘米的安全间隙，避免叶片转动时与周边障碍物发生剐蹭。传动路径上，轮毂输出端预留了拓展接口，可外接小型发电机、凸轮敲击机构等功能模块，实现风能到电能或者声能的转化演示，叶片与轮毂的连接点设置了角度调节槽，可根据使用场景的平均风速调整叶片迎风角度，在高风速环境下减小迎风夹角降低风阻，低风速环境下增大迎风夹角提升风能捕获效率，底座内部预留了储物空腔，可放置配重块提升整机稳定性，应对户外突发的阵风冲击。整体结构没有冗余的装饰构件，所有外露部件均承担实际结构功能，连接紧固件全部采用标准件，方便后期维护更换，立式支柱的走线槽内置在结构内部，外接功能模块的线路可从支柱内部引出，避免外露线路缠绕到旋转部件上，提升运行安全性。
