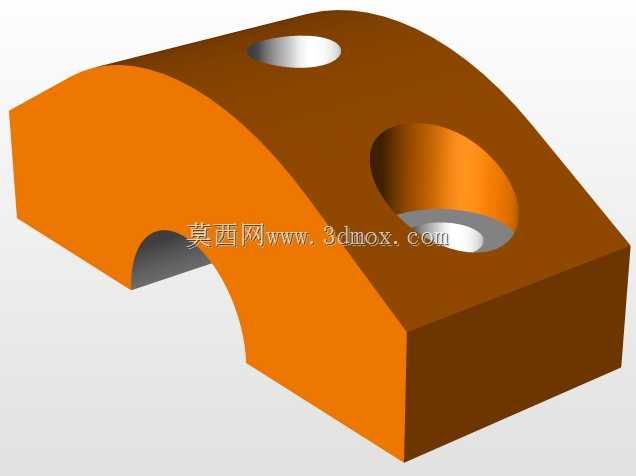

对开式滑动轴承座支撑固定组件

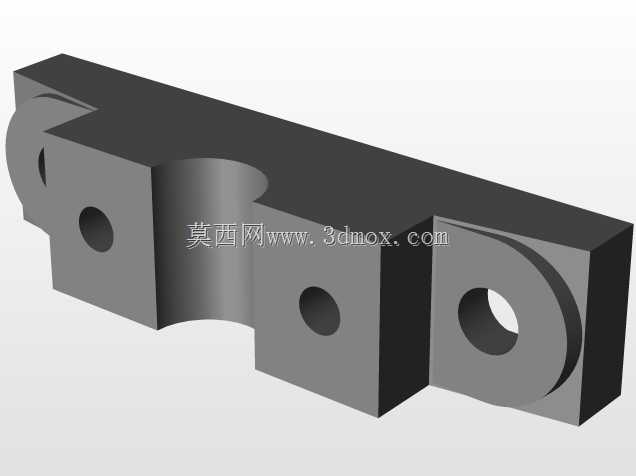

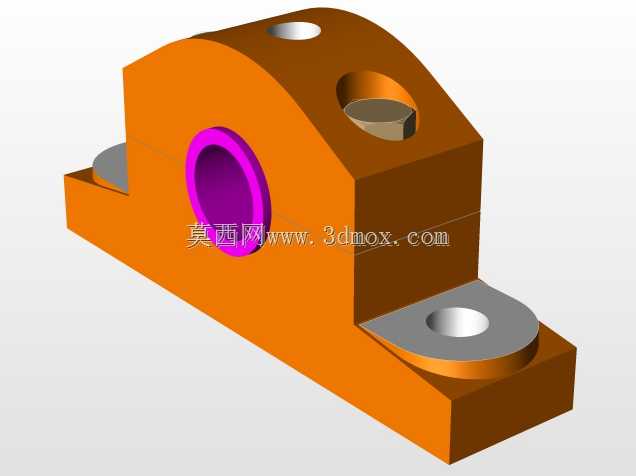

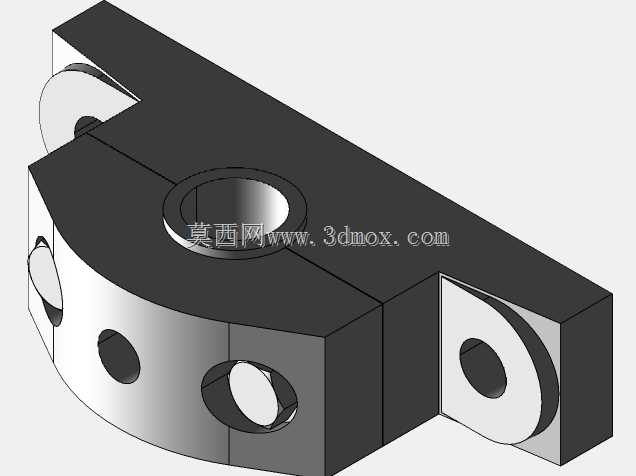

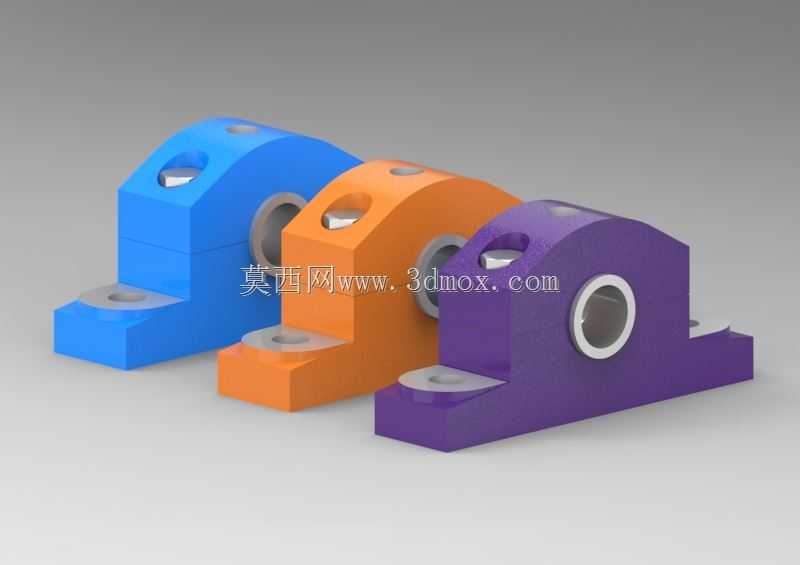

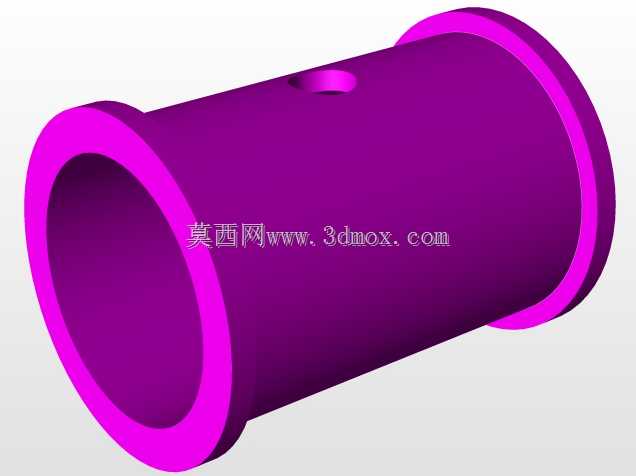

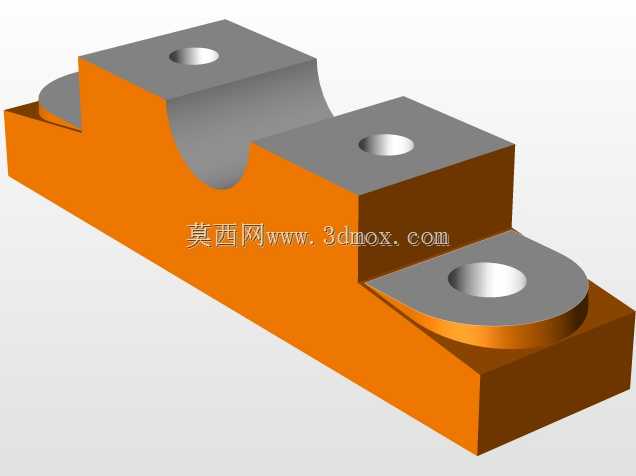

这类对开式轴承支撑结构，在中小载荷的传动设备里应用十分普遍，常见于轻工输送线、小型木工机械、食品加工设备的传动轴支撑点位，主要承担径向载荷的传递，同时约束转轴的径向窜动，保证轴系运转时的同轴度精度。从结构设计来看，采用上下对开的剖分式结构，相比整体式轴承座，拆装维护时无需沿轴向挪动轴端的联轴器、带轮等传动件，只需拆开上盖即可完成轴瓦更换、间隙调整等维护操作，大幅降低后期运维的拆装工作量。底座部分设计了两个对称的安装耳，每个耳位预留沉头安装孔，安装时可通过螺栓将整个组件固定在设备的安装基面，沉孔结构能够避免螺栓头突出安装面，防止干涉周边管线或其他零部件。中间的轴承容纳腔为半圆弧形结构，与配套的轴瓦外圆完全贴合，保证载荷均匀传递到支撑基体，不会出现局部应力集中的问题。上盖部分设置了注油孔位，日常运维时可直接通过该孔加注润滑脂，无需拆解结构即可完成润滑保养，适配长期连续运转的工况需求。两侧的轴孔端面设计了止口结构，可适配毡圈油封或骨架油封，阻挡外界粉尘、切削液进入轴承摩擦面，同时防止内部润滑脂泄漏，适配多粉尘、有喷淋的车间作业环境。设计时需要重点关注安装孔的中心距尺寸，要匹配设备安装基面的预留孔位，避免现场安装时出现孔位错位无法装配的问题；轴承内孔的中心高需要与配套传动件的中心高保持一致，否则会出现轴系别劲、运转卡滞、额外载荷增大的问题，严重时甚至会造成轴的弯曲疲劳断裂。上盖与底座的结合面需要做贴合度处理，保证合模后轴承腔的圆度误差控制在允许范围内，避免轴瓦受压不均出现局部磨损。这类结构的壁厚设计需要根据额定载荷核算，保证在满载荷工况下不会出现底座变形，导致轴系中心偏移。在实际选型应用中，需要根据转轴的直径、工作转速、径向载荷大小匹配对应的规格，同时要考虑安装空间的边界尺寸，避免轴承座整体宽度超出设备内部的预留空间，造成周边零部件干涉。
