六角嵌入式钻套紧固件结构设计

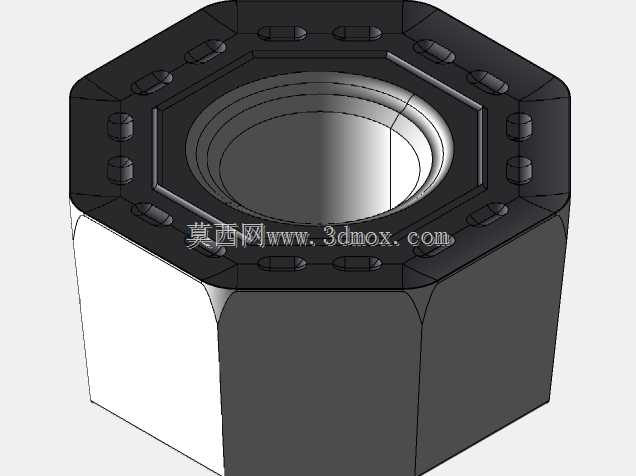

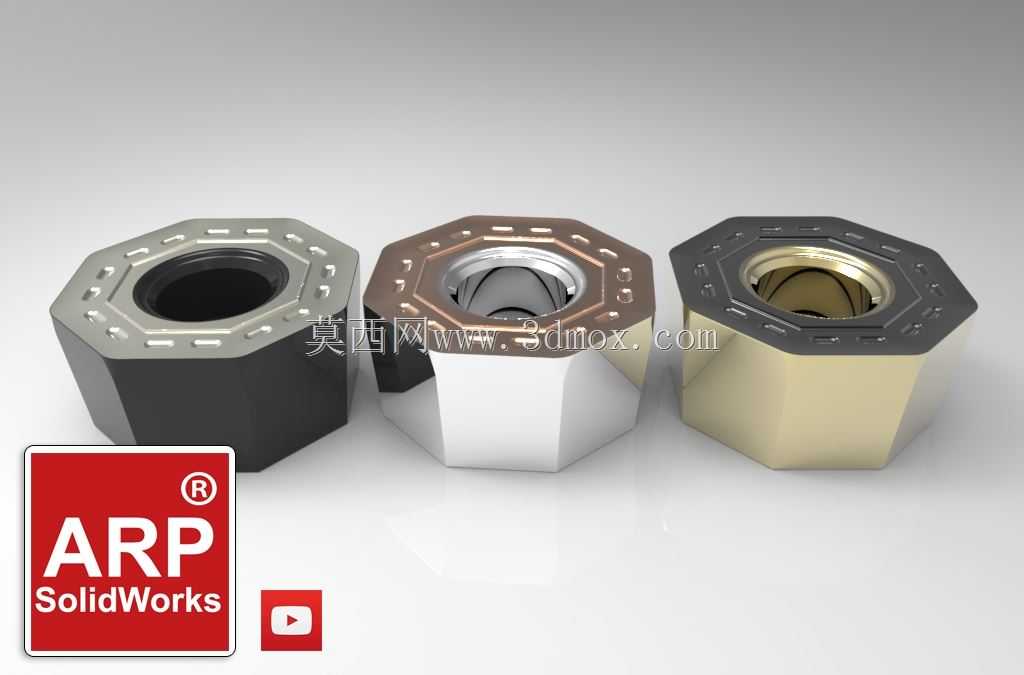

这类六角嵌入式钻套常配套在多工位钻床、组合专机的工装夹具上，也会用在便携气动钻的定位辅具里，核心作用是给钻头提供精准的进给导向，避免钻孔过程中钻头偏摆，保证孔位的同轴度与位置精度，尤其是在批量加工有色金属薄板、工程塑料件的钻孔工序里，这类嵌装式钻套的导向稳定性远高于普通钻套，能有效降低钻头崩刃、孔壁拉毛的不良率。从结构设计来看，主体采用外六角的轮廓，并非随意选择外形，六角结构在安装时可以直接用标准扳手卡紧，不需要额外设计防转卡槽，嵌装到夹具板的对应安装孔后，六角面能和安装孔的六角沉台完全贴合，承受钻削进给时的周向扭矩，不会因为钻头高速切削的反作用力出现跟转松动。钻套内部设计有两级台阶孔，入口端做了大倒角过渡，能引导钻头顺利进入导向段，避免钻头端部和钻套端面发生磕碰，中间的导向段孔径和对应规格的钻头外径做了小间隙配合，间隙控制在0.02mm到0.05mm之间，既保证钻头能顺畅进给，又能限制钻头的径向跳动量，下端的小孔径段是排屑避让空间，能让钻削产生的切屑顺利从下端排出，不会堵在钻套内部刮伤钻头刃口。设计时的安装边界需要重点匹配夹具板的厚度，六角头部的厚度要比夹具板上的沉台深度小0.1mm左右，保证安装后钻套端面不会突出夹具工作面，避免放置工件时出现干涉，外六角的对边尺寸要和沉台的对边尺寸做过渡配合，压装时不需要过大的压入力，后期更换磨损钻套时也能顺利拆出，不会损伤夹具本体。不同表面处理的钻套对应不同的加工场景，发黑处理的钻套多用于普通钢材的干式钻削工况，表面硬度高，耐磨性能好；镀镍的款式适合有切削液的湿式加工场景，防锈能力更强，能适应车间潮湿的工作环境；黄铜材质的钻套则多用于加工非金属材料或者高精度小孔，自身的润滑性好，不会刮伤钻头表面，能延长细小钻头的使用寿命。在实际选型搭配时，要根据加工孔的直径、钻头的有效切削长度来匹配钻套的总高度，导向段的长度一般取钻头直径的1.5到2倍，过长会增加钻头和钻套的摩擦阻力，过短则起不到足够的导向作用，安装时要保证钻套的轴线和夹具的定位基准面垂直，垂直度误差控制在0.01mm以内，否则会导致钻出的孔出现偏斜，直接影响零件的装配精度。
