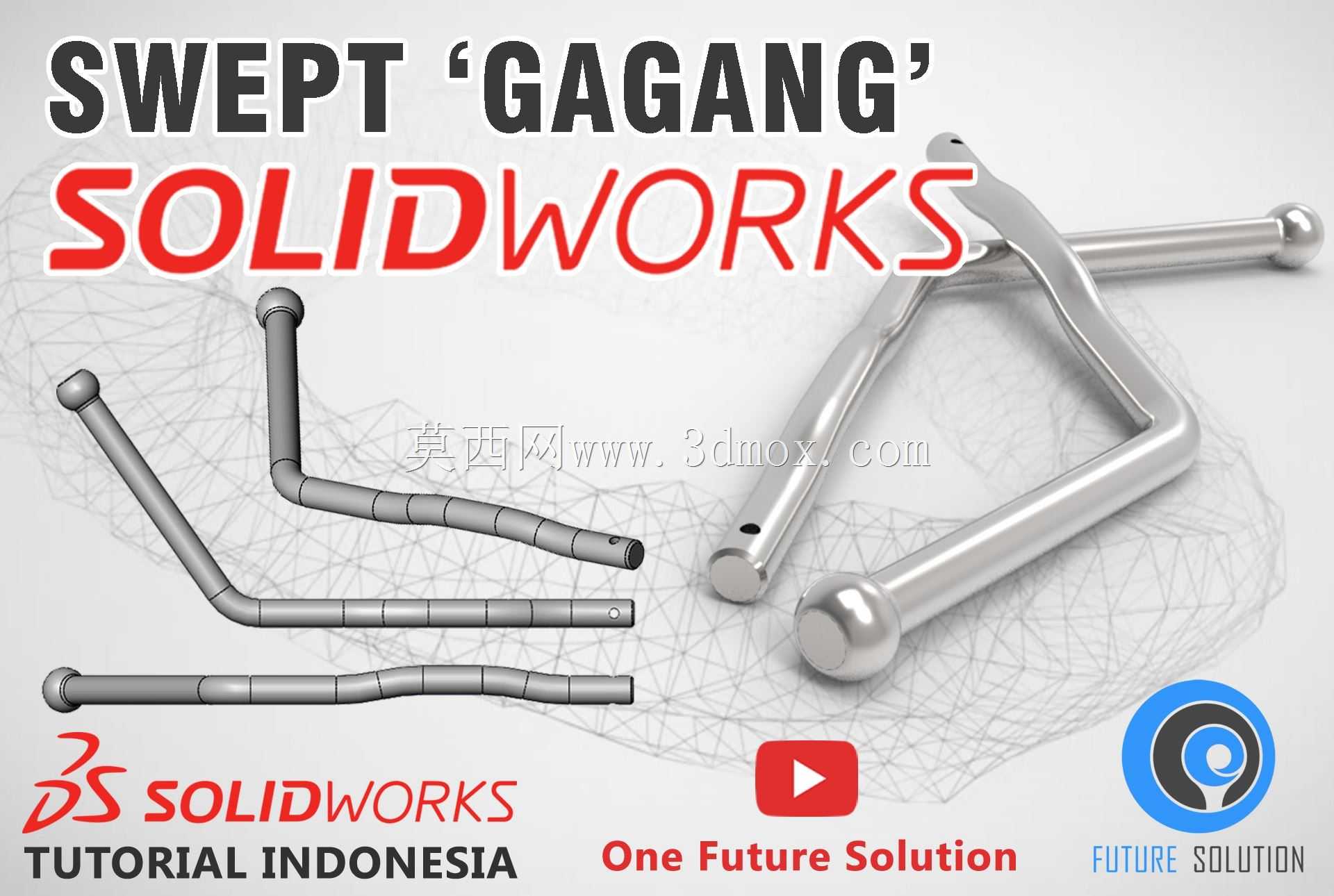

扫掠成型弯柄金属操作杆件结构设计

这类通过扫掠特征成型的弯柄金属操作杆件，在工业现场的应用覆盖多类手动操作场景，常见于工装夹具的锁紧操作端、小型设备的调节手柄、检修工位的手动拆装工具配套握柄，部分同结构杆件也会作为医疗器械操作端、小型五金工具的传力构件使用，核心作用是通过适配人手握持的曲面轮廓，传递操作扭矩或推拉力，相比直柄杆件能在受限操作空间内获得更舒适的施力角度，减少操作时的手腕扭转幅度，降低长时间重复操作带来的疲劳损伤。从结构设计逻辑来看，这类杆件的核心成型逻辑是沿预设引导路径扫掠恒定截面轮廓，路径设计阶段需要先匹配实际安装空间的避让边界，确定弯折段的曲率半径，避免杆件安装后与周边设备构件、管线产生运动干涉，弯折处的圆角取值需要兼顾结构强度与握持手感，曲率过小会造成应力集中，在承受大扭矩操作时出现弯折断裂风险，曲率过大则会增加杆件整体占用空间，无法适配紧凑安装位的使用需求。截面轮廓的选择上，这类杆件多采用圆形截面，部分需要防滑定位的场景会在握持段增加局部平面或滚花结构，扫掠过程中需要保证截面沿路径的法向连续过渡，避免出现截面扭转造成的外形突兀棱边，影响握持舒适度。安装边界方面，这类杆件的端部多设计为球头或带定位孔的圆柱端，球头结构用于无固定卡扣的快速插拔操作场景，定位孔则用于穿装销钉实现杆件与操作转轴的刚性连接，安装时需要保证端部配合段的同轴度，避免操作时出现径向晃动，影响操作精度。从功能特性来看，这类金属杆件多采用不锈钢材质加工，表面做抛光处理，具备较好的防锈耐磨性能，能够适应车间多油污、多粉尘的使用环境，日常维护仅需简单擦拭即可保持表面整洁，握持段的轮廓完全贴合人手自然握持的姿态，施力时受力均匀，不会出现局部硌手的问题，弯折段的结构强度经过受力校核，能够承受常规手动操作的最大扭矩，不会出现塑性变形。设计过程中还需要考虑杆件的整体重量，在保证结构强度的前提下尽可能减小截面尺寸，降低长时间手持操作的负重感，端部的球头结构做倒圆角处理，避免操作时剐蹭操作人员手部或周边设备表面，部分带安装孔的杆件需要保证孔位与端部的垂直度，确保销钉安装后连接牢固，不会出现松脱问题。
