SolidWorks草图错误排查修复实操教学

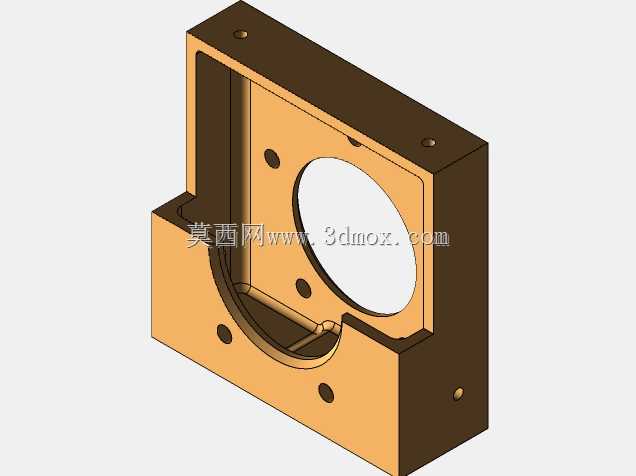

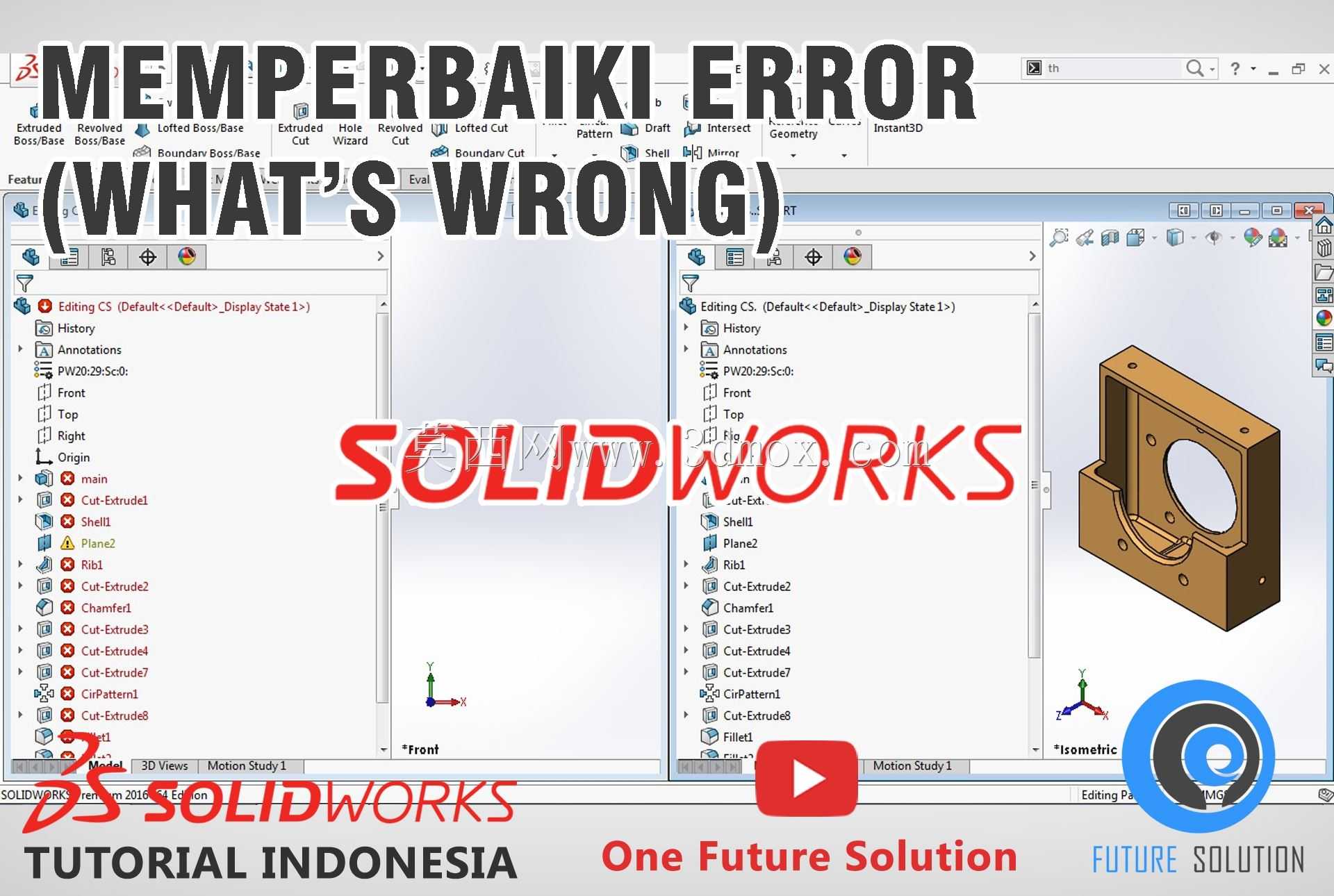

在日常机械结构三维建模工作中，草图错误、特征失效是每一位结构工程师都会高频遇到的问题，这类问题往往出现在装配体关联设计、复杂特征迭代修改、跨零件参考引用的场景中，很多新手建模时遇到报错只会反复删除重建特征，不仅浪费大量设计时间，还容易破坏原有设计的参数关联逻辑，导致后续改型时出现更多连锁报错。这套实操内容围绕建模过程中常见的错误场景展开，覆盖草图过定义、欠定义、悬空几何关系、丢失尺寸参考、平面参考变更失效、圆角特征报错等高频问题，讲解如何借助软件自带的错误诊断工具快速定位问题根源，而非盲目删除特征。从实际工程建模的逻辑来看，很多建模错误的根源并非软件本身的bug，而是设计过程中没有理清特征的父子关系，比如在修改前期草图时删除了被后续特征引用的几何线段，或是在装配体中编辑零件时误选了其他零件的边线作为参考，当被参考的零件发生位置变动或几何修改时，就会出现悬空的参考关系，导致特征报错。内容中拆解的错误排查逻辑，首先是从特征树的报错标识入手，顺着父子关系逐层向上追溯，先定位第一个出现报错的特征，而非从最后一个报错的特征开始修改，很多时候后续的连锁报错都是由第一个失效特征引发的，解决根源问题后后续报错往往会自动消除。针对草图层面的错误，会讲解如何快速筛选过定义的尺寸与约束，区分冗余约束和冲突约束，避免删除正确的设计约束导致草图变形；针对丢失参考的草图几何，会讲解如何重新匹配对应的参考几何，保留原有设计的参数关联，不需要完全重绘草图；针对圆角这类容易出现报错的放置特征，会讲解如何诊断圆角失败的原因，比如圆角半径大于相邻几何的最小壁厚、圆角路径出现锐角断点、多个圆角交汇时几何计算冲突等问题，通过调整圆角顺序、拆分圆角特征、修改局部几何参数的方式解决报错，而非一味缩小圆角半径。在实际的设备设计项目中，建模效率直接影响整体项目的推进节奏，掌握系统化的错误排查修复方法，能大幅减少建模过程中的无效操作，尤其是在做非标设备的方案迭代时，需要频繁修改安装孔位、调整板材壁厚、变更组件安装位置，很容易触发各类特征报错，熟练掌握这些修复技巧，能在改型时快速调整模型，保证设计参数的一致性，避免因为重建模型导致的尺寸偏差，给后续的加工出图、装配验证埋下隐患。建模过程中养成规范的建模习惯，比如给关键特征命名、减少不必要的跨零件参考、固定草图的基准位置，也能从源头减少错误的出现，而遇到错误时遵循先定位根源、再逐层修复的逻辑，能避免越改越乱的情况出现。
