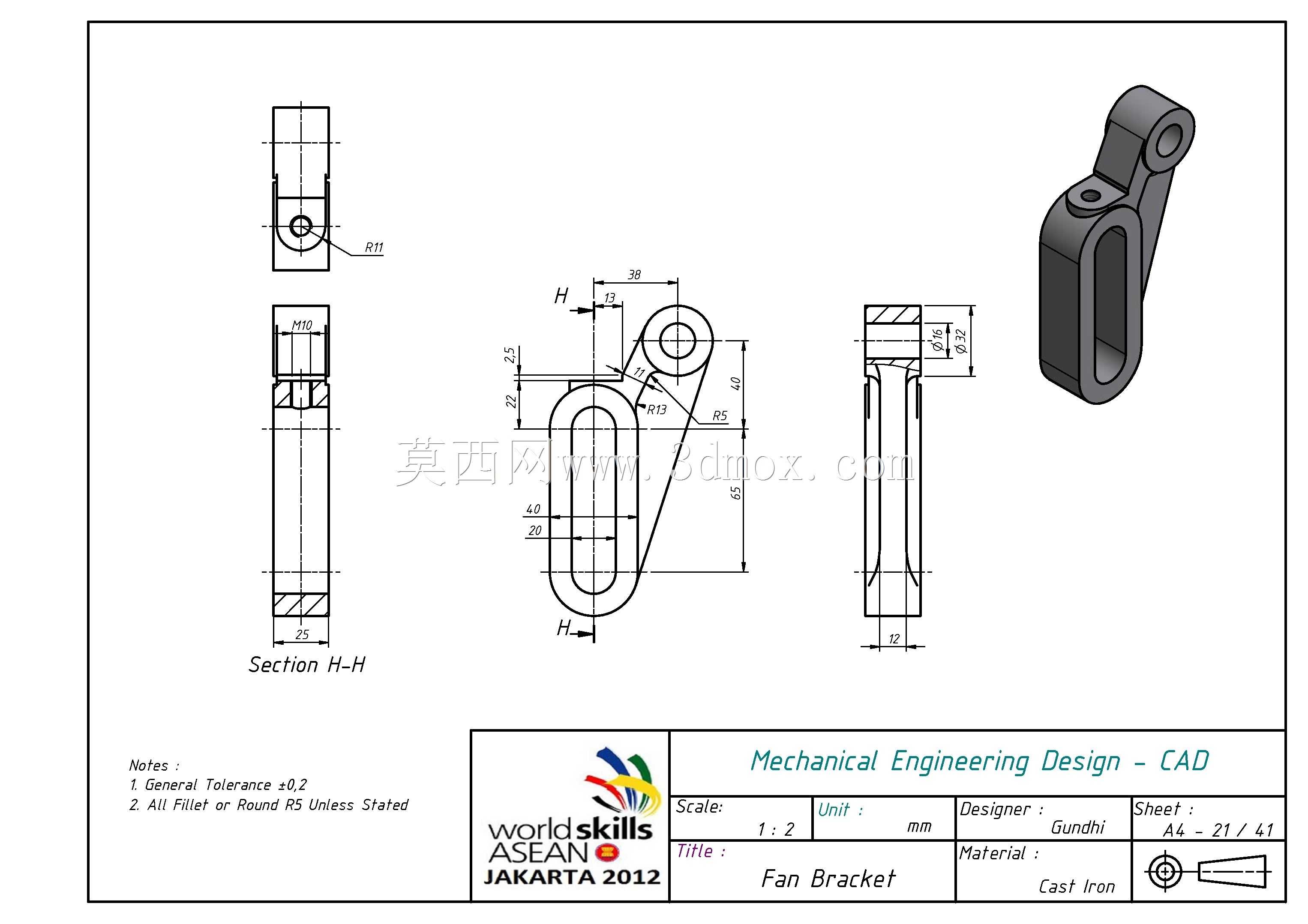

雅加达技能竞赛专用风扇安装支撑构件

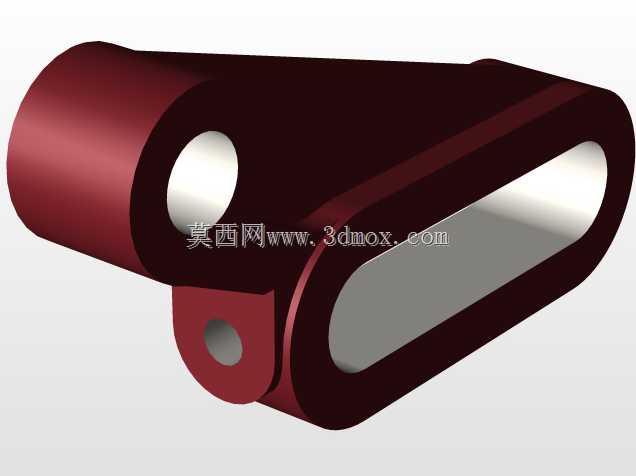

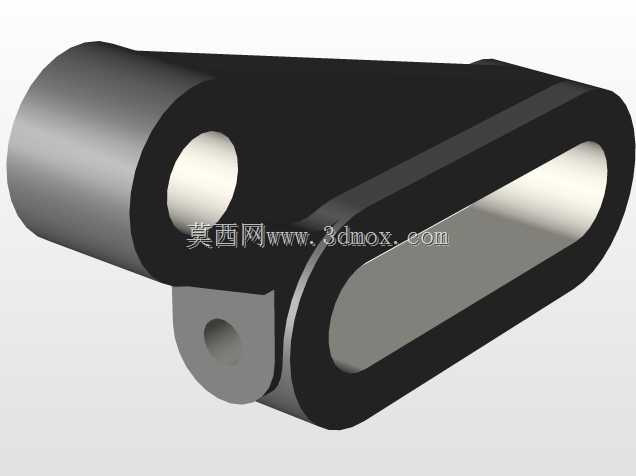

该风扇支架作为小型风冷散热系统的核心承载构件，主要应用于小型工业设备、实训台架、技能考核装置的风扇固定场景，承担风扇本体的定位、承重以及振动缓冲的作用，避免风扇运行过程中出现移位、共振异响等问题，保障散热风道的稳定性。从结构设计来看，构件采用一体化弯折式承力布局，上部设置同轴铰接安装孔位，可适配不同俯仰角度的安装调整需求，孔位内壁预留足够的配合公差区间，既可以穿装标准销轴实现铰接转动，也可以加装衬套降低长期转动带来的磨损；中部设置带内螺纹的安装孔，用于锁紧角度调节后的位置，螺纹深度经过校核，能够承受风扇运行时的持续振动载荷，不会出现松脱滑牙问题。下部采用带镂空窗口的框型承力结构，一方面大幅降低构件自身重量，减少安装端的负载，另一方面镂空区域可作为风扇走线的通道，避免线缆外露剐蹭，框型结构的内壁做了圆弧过渡处理，消除应力集中点，在承受侧向冲击载荷时不会出现应力断裂问题。安装边界方面，上部铰接孔的中心距下部安装面的垂直距离经过精准核算，既保证风扇安装后有足够的俯仰调节空间，不会与安装基座发生干涉，也能控制整体外伸长度，降低悬臂带来的弯矩影响；构件整体壁厚均匀，适配常规的铣削加工或者压铸成型工艺，不需要额外做特殊的工艺补正，量产时的成型良率更高。实际装配过程中，该支架可通过下部框体的端面与安装基座贴合，采用螺栓穿装固定，上部铰接端连接风扇本体的连接耳，调整到所需送风角度后，通过中部的锁紧螺钉锁止即可完成装配，不需要额外设计定制连接件，适配市面上多数同规格的小型轴流风扇安装尺寸。结构受力层面，整个构件的承力路径经过优化，上部的载荷通过斜向的加强筋结构传递到下部框体的安装面，筋板的厚度与主体壁厚保持一致，避免厚薄不均带来的成型缺陷，同时在孔位周边做了局部加厚处理，提升孔位的抗挤压能力，长期反复调整角度也不会出现孔位变形失圆的问题。
