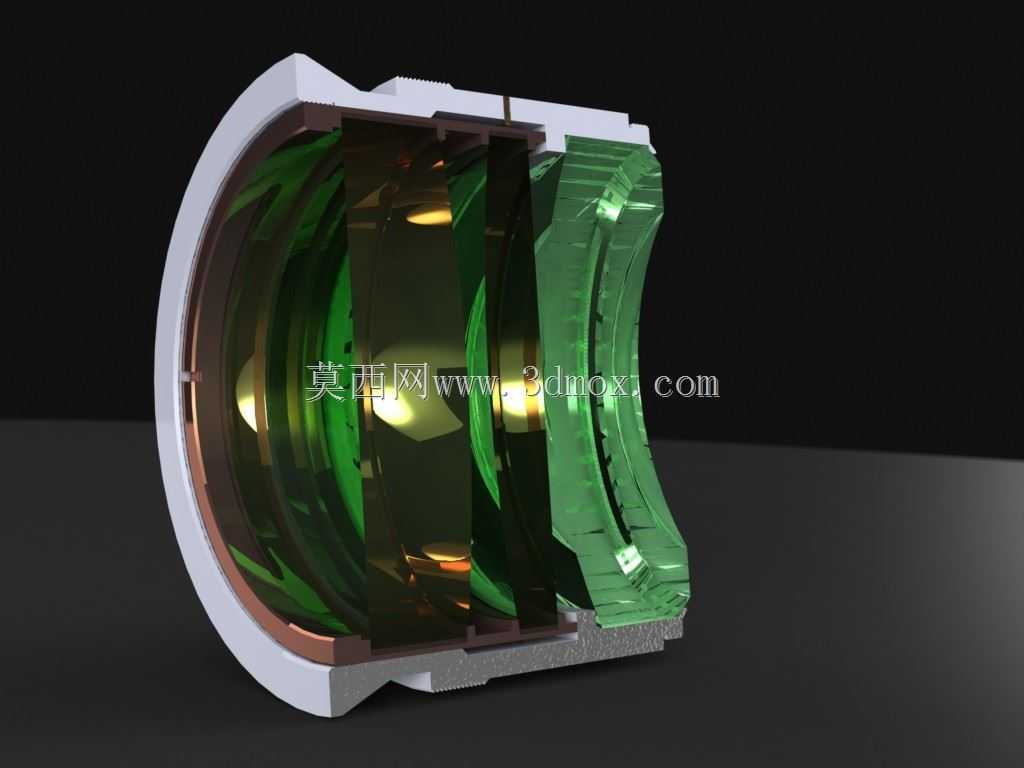

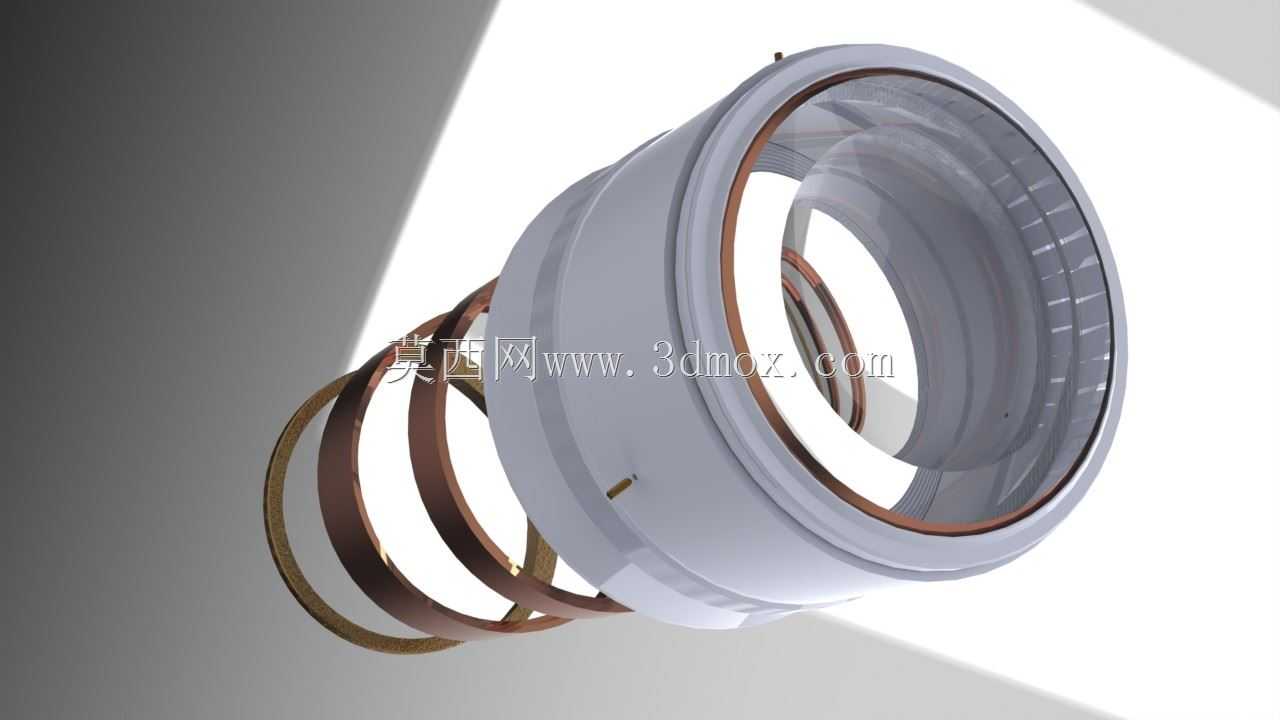

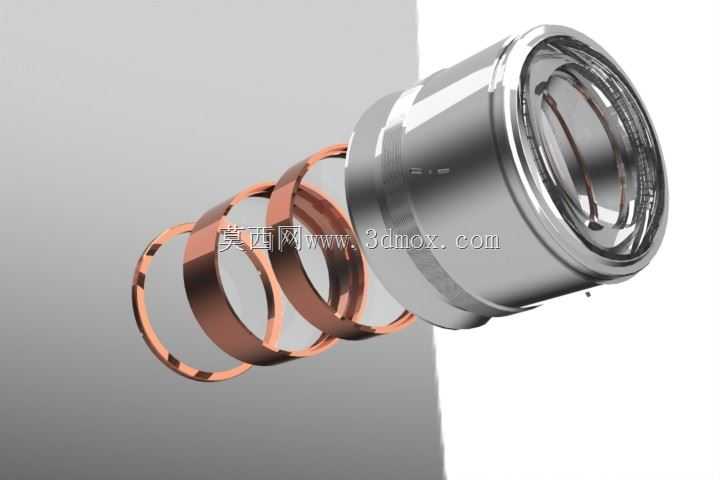

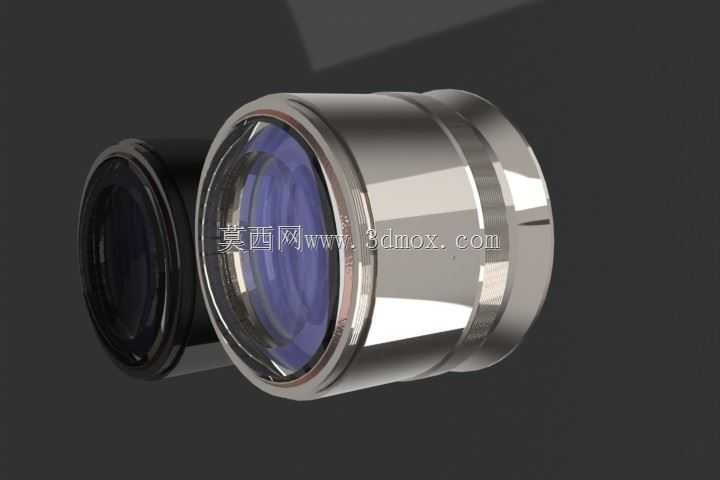

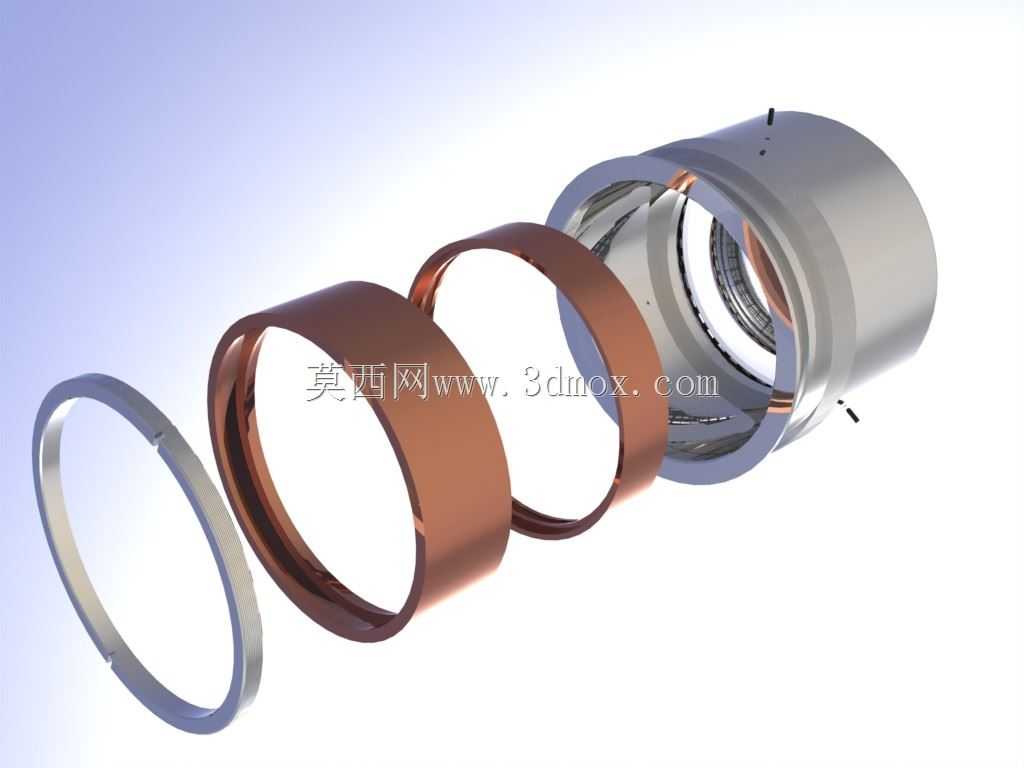

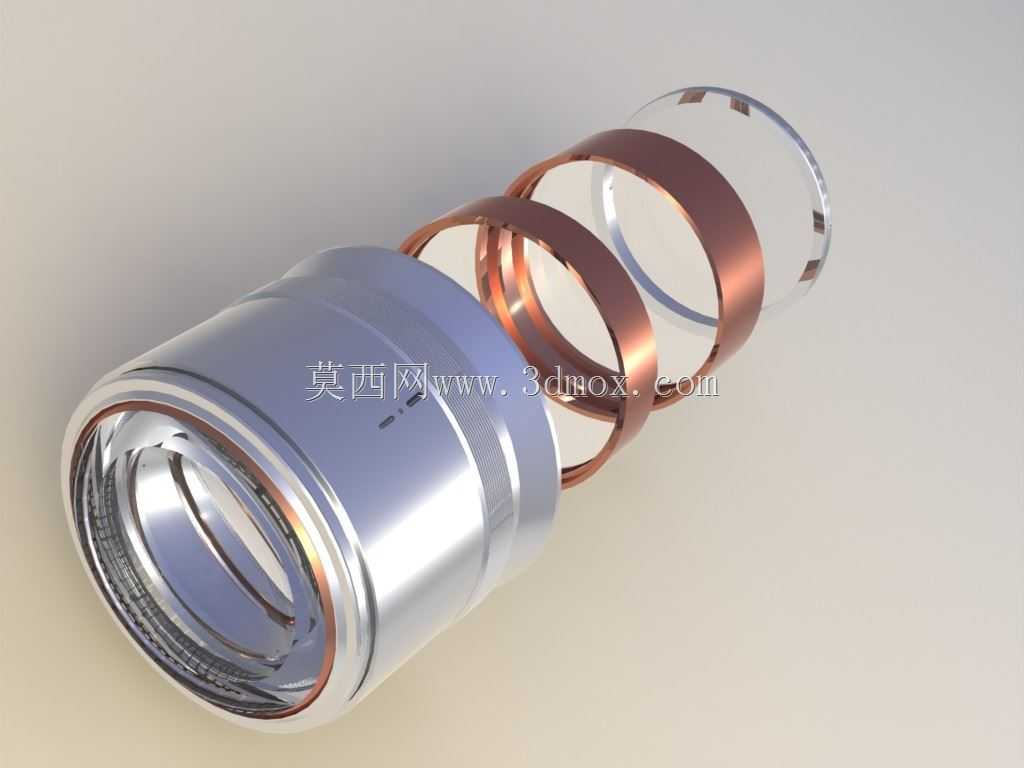

该结构属于光机系统核心装配件,主要应用于机器视觉检测设备、工业显微观测系统、高精度光学成像模组中,承担光学镜片的定位、隔圈压紧、光路同轴度保障的核心作用。设计阶段首先考虑光学镜片的装配公差链,镜筒内壁的台阶定位面同轴度控制在0.01mm以内,避免镜片装夹后出现光轴偏移,影响最终成像的分辨率与畸变指标。镜筒主体采用圆柱形回转体结构,外壁做防滑滚纹处理,方便人工装调时的握持操作,前端内孔设计有内螺纹结构,可配套压圈实现最外侧镜片的轴向锁紧,避免设备在振动工况下镜片出现窜动。铜质隔圈的厚度经过公差匹配,每一片隔圈对应相邻两片镜片之间的空气间隔要求,隔圈两端面的平行度控制在0.005mm以内,保证镜片装配后不会出现倾斜,隔圈与镜筒内壁采用小间隙配合,装配时可顺畅滑入定位台阶,不会刮伤镜筒内壁的阳极氧化层。镜筒尾部设计有安装法兰边,法兰边上均布3个安装孔,可直接固定在成像设备的安装基座上,安装孔的位置度公差满足光轴与设备安装面的垂直度要求,安装边界上法兰外径比镜筒主体大8mm,预留足够的螺丝锁紧操作空间,不会出现装配干涉。设计过程中针对不同材质的热膨胀系数做了匹配,铜质隔圈的热膨胀系数与光学玻璃接近,在高低温工况下不会因为热胀冷缩挤压镜片产生应力,避免镜片出现应力双折射影响成像质量。镜筒内壁做消光发黑处理,减少内壁杂散光反射进入光路,降低成像画面的眩光与鬼影问题,隔圈的内壁同样做倒角消光处理,避免隔圈边缘的反光进入成像视场。整个组件的装配顺序遵循从后往前的叠装逻辑,先将最后一片镜片放入镜筒尾部定位台阶,依次放入对应厚度的隔圈,再叠装下一片镜片,所有镜片与隔圈装完后,拧入前端压圈完成锁紧,压圈的锁紧力矩控制在合理范围,既保证镜片不会松动,又不会因为力矩过大压碎光学镜片。该结构可直接适配外径30mm规格的光学镜片组,整体轴向长度控制在65mm以内,可集成在空间受限的工业视觉检测工位中,不需要额外设计转接结构即可完成安装。
