方形圆角电气连接承托支撑封盖结构

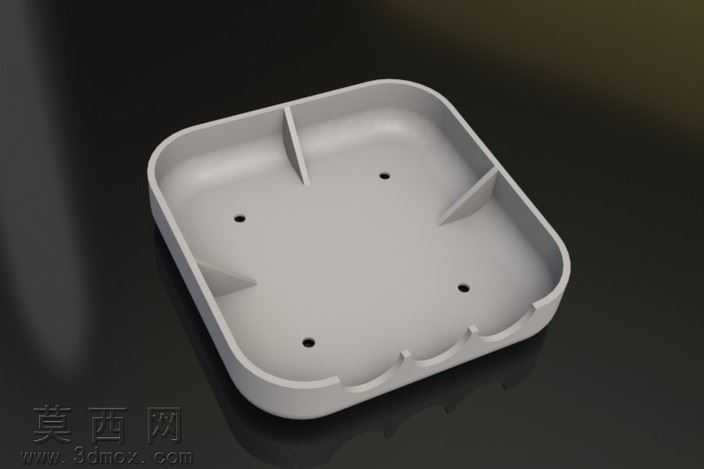

本作品为电气连接场景使用的支撑封盖结构，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的装配适配性与使用强度，整体外观为带大圆角过渡的方形浅槽式壳体，避免尖锐棱角带来的安装划伤风险，同时适配对应方形电气组件的外部轮廓，实现稳定承托与封盖防护的双重作用。建模阶段首先绘制封盖的外轮廓草图，对四个边角做等半径圆角处理，通过拉伸命令生成基础壳体壁厚，壳体壁厚取值均匀，兼顾注塑成型的工艺性与结构自身的抗形变能力；随后在壳体内部设计多道三角形态的加强筋结构，加强筋沿壳体内壁均匀排布，分别对应不同方向的受力点位，在不额外增加壳体整体壁厚、控制整体重量的前提下，大幅提升封盖的抗弯折、抗挤压性能，避免安装或使用过程中出现壳体变形开裂的问题。在壳体的底平面上，按照对应电气组件的安装点位精准定位了四个圆形安装通孔，孔位边缘做微小倒角处理，既方便安装螺丝的快速对位导入，也能消除孔位边缘的应力集中点，降低安装时孔位开裂的概率；在壳体的侧边沿位置，设计了多个内凹的缺口结构，该结构为电气线路的引出预留通道，可让内部电气组件的连接线顺畅穿出，避免封盖安装时挤压线路造成绝缘层破损。材质设定上选用哑光浅灰色工程塑料材质，渲染阶段调整材质的粗糙度参数，还原工程塑料的哑光质感，同时对壳体边缘的圆角过渡处做光影优化，清晰展现结构的轮廓细节；场景布光采用柔和的多光源组合，主光源从斜上方投射，突出加强筋、安装孔、侧边缺口的结构层次，辅助光源补亮暗部区域，避免结构细节被阴影遮挡，整体渲染效果真实还原产品的实际外观与结构特征。设计思路上围绕电气连接场景的实际需求展开，一方面通过浅槽结构实现对内部电气组件的限位防护，避免组件移位或受外部灰尘、磕碰影响，另一方面通过加强筋、均匀壁厚、孔位倒角等细节设计，兼顾结构强度、安装便利性与注塑生产的工艺可行性，侧边的走线缺口则充分考虑了电气连接的走线需求，让封盖安装后无需额外开孔即可完成线路排布，提升整体装配效率。
