禽畜防疫用样本压合处置工装结构

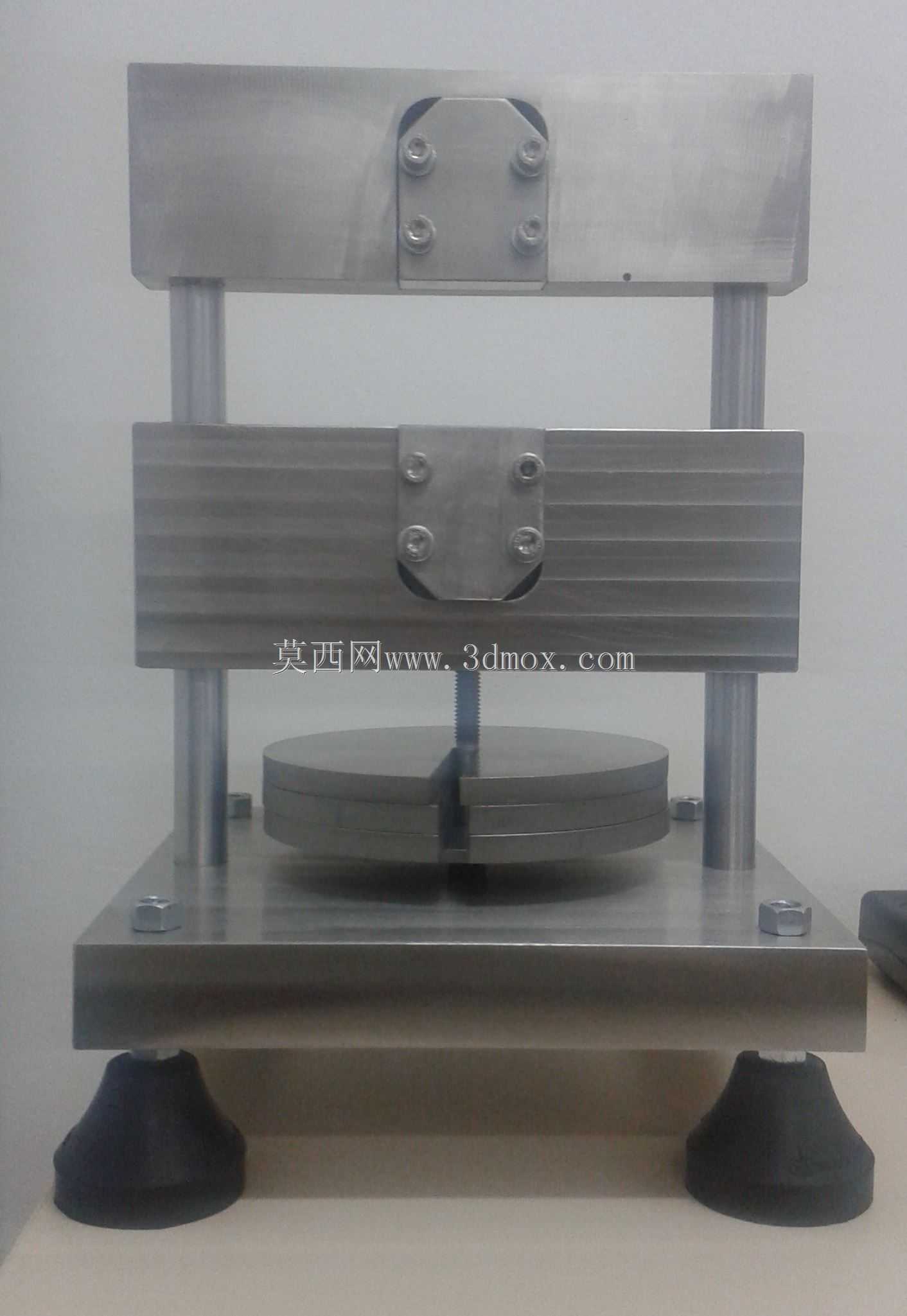

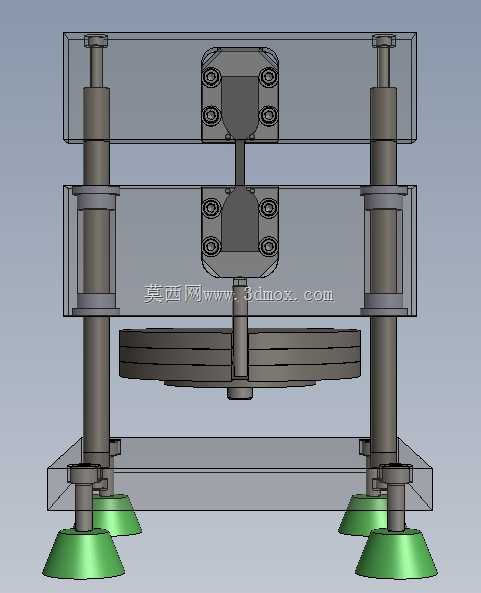

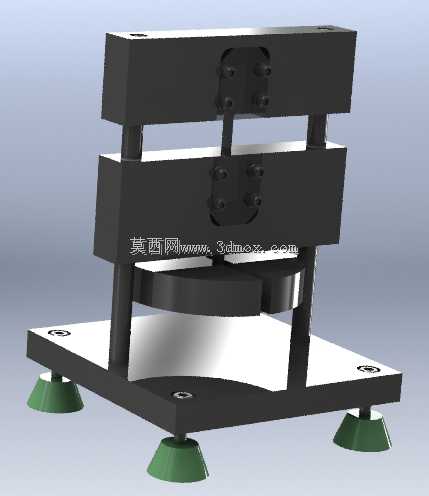

这套压合处置结构主要面向基层禽畜防疫站点的样本前处理场景，适配禽类咽喉、泄殖腔拭子样本的压滤、匀浆前置处置工序，解决手工挤捏样本管存在的交叉污染、受力不均导致的样本流失问题。整套结构采用三层叠装式框架布局，底部为带可调脚杯的安装底板，底板长宽尺寸控制在280mm×220mm范围内，四个支脚位置预留M8内六角安装孔，既可以直接放置在实验台面上通过脚杯调平，也可以通过螺栓固定在通风橱内的操作工位上，安装边界预留了前后各40mm、左右各30mm的操作空间，适配常规实验室操作台的进深尺寸。中层为活动压合板，通过四根垂直导柱与上下两层固定板连接，导柱采用光轴配合直套的滑动导向结构，压合行程设置为60mm，刚好适配10ml标准样本采集管的压合高度，避免行程过大导致的管体破裂问题。上层固定板预留了标准气缸安装位，可根据使用场景选配手动压杆或者气动驱动组件，手动模式下单次压合力可控制在150N-200N区间，足够将拭子上附着的样本洗脱液完全挤出，又不会压碎聚丙烯材质的样本管。设计阶段特意将压合工作面做了可拆卸式的圆弧凹槽设计，凹槽半径匹配标准样本管的外壁弧度，压合时受力均匀覆盖管体下半段，不会出现局部应力集中导致的漏液问题。底部承托板对应凹槽位置做了下沉式定位槽，样本管放入后无需额外夹持即可保持垂直状态，单人操作时可以单手取放样本管，另一只手操作压合手柄，单批次处理效率较手工操作提升60%以上。整套结构的接触工作面全部采用阳极氧化发黑处理的6061铝合金材质，耐常规消毒试剂腐蚀，每次使用后可以直接用75%酒精擦拭消毒，不会出现锈蚀掉漆的问题。导柱位置加装了防尘挡圈，避免实验室环境中的浮尘、样本液滴进入导向间隙导致的滑动卡滞问题，日常维护仅需每月在导柱表面涂抹少量硅脂即可，无需复杂的拆解保养。考虑到基层站点的使用场景，整套结构没有设计复杂的电控组件，纯机械结构的故障率极低，即使在没有稳定气源的偏远站点，选配手动压杆组件即可正常使用，适配不同层级防疫站点的硬件配置条件。压合板的开合间隙做了限位设计，最大开合位置时中层板与下层承托板的间距为120mm，足够放入常规规格的样本管，也不会因为开度过大导致导柱脱出。
