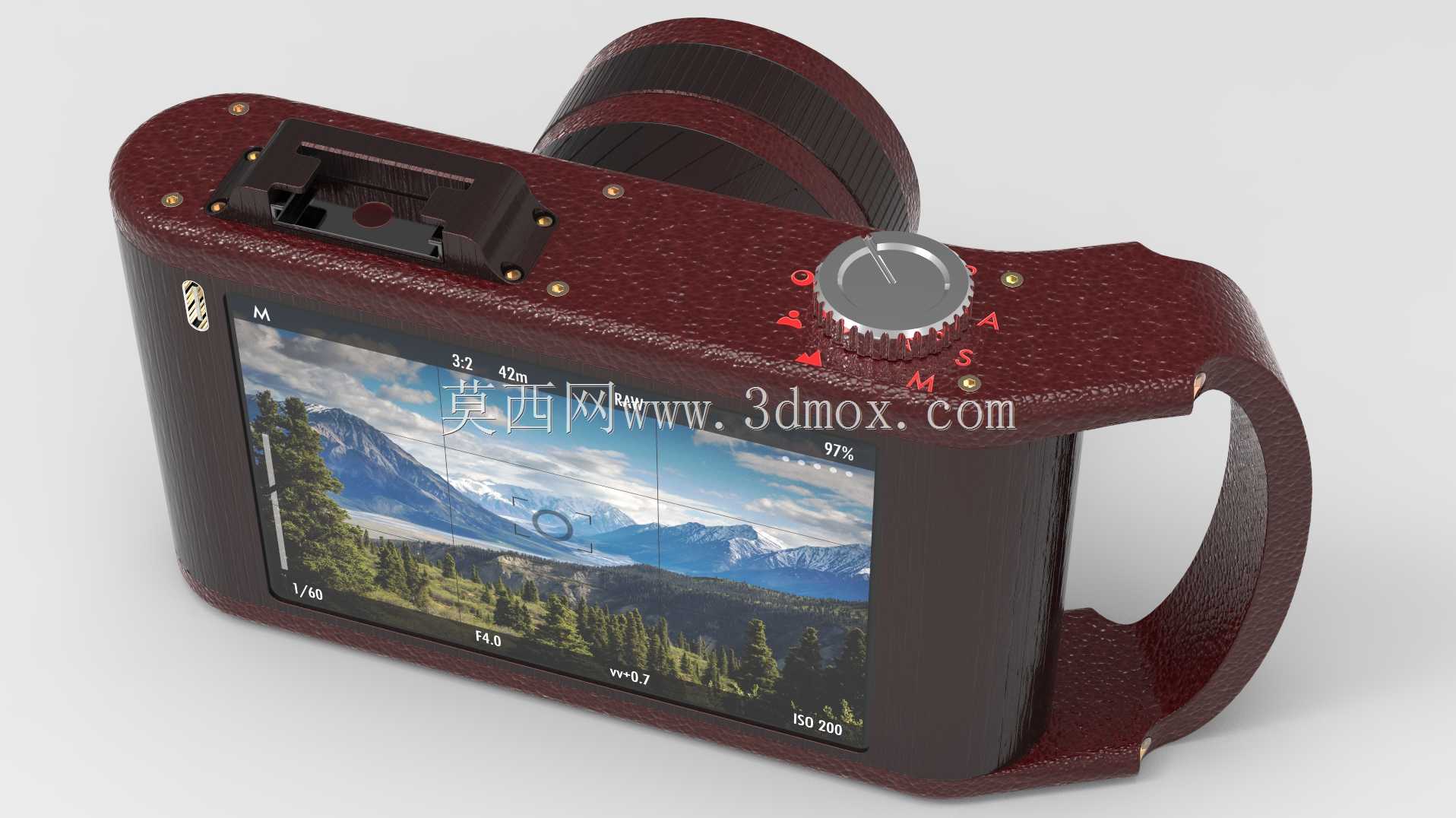

手持便携一体式数码影像拍摄设备结构设计

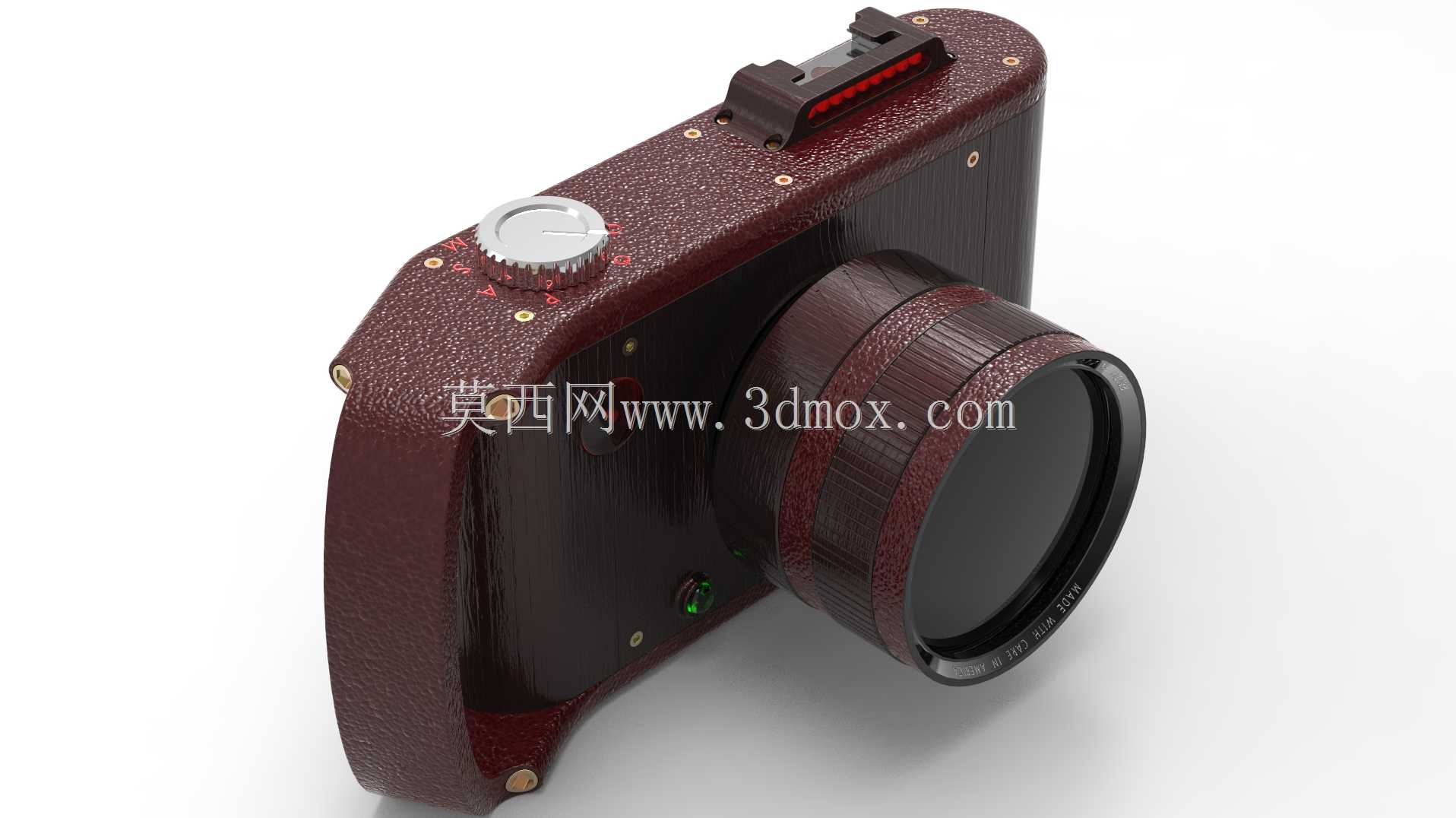

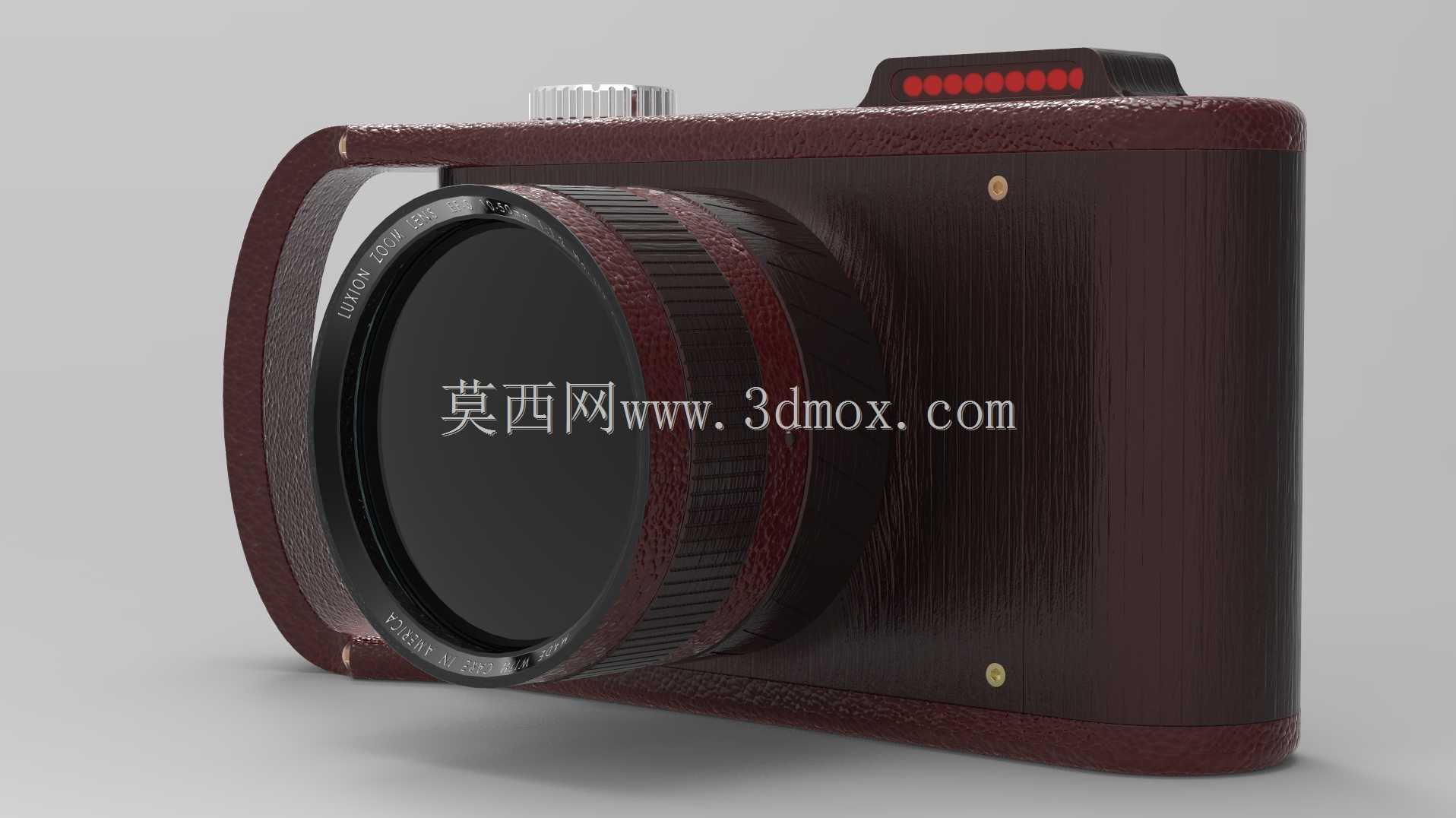

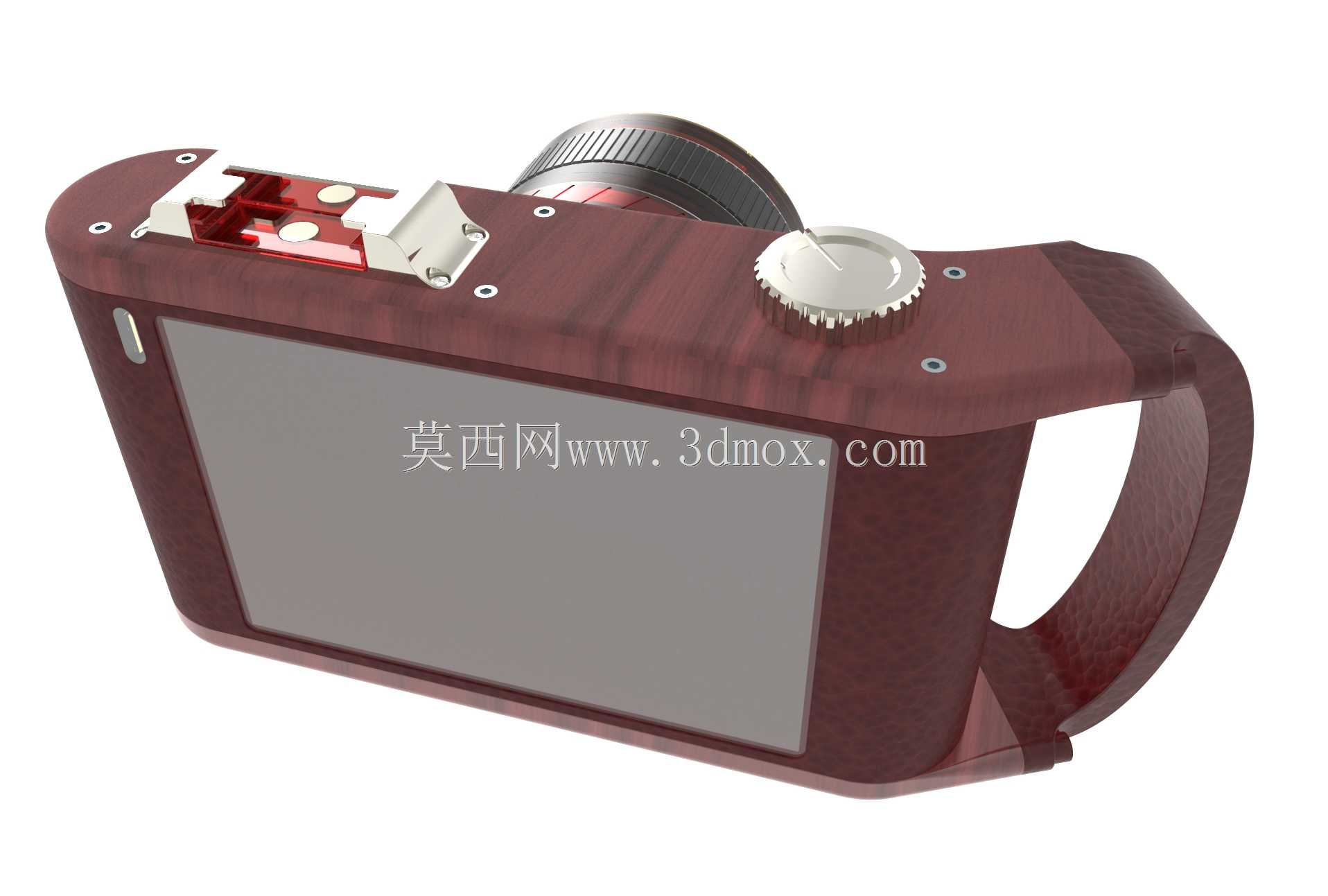

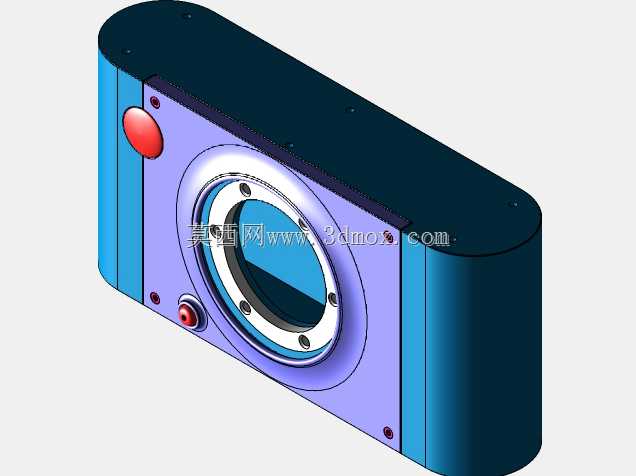

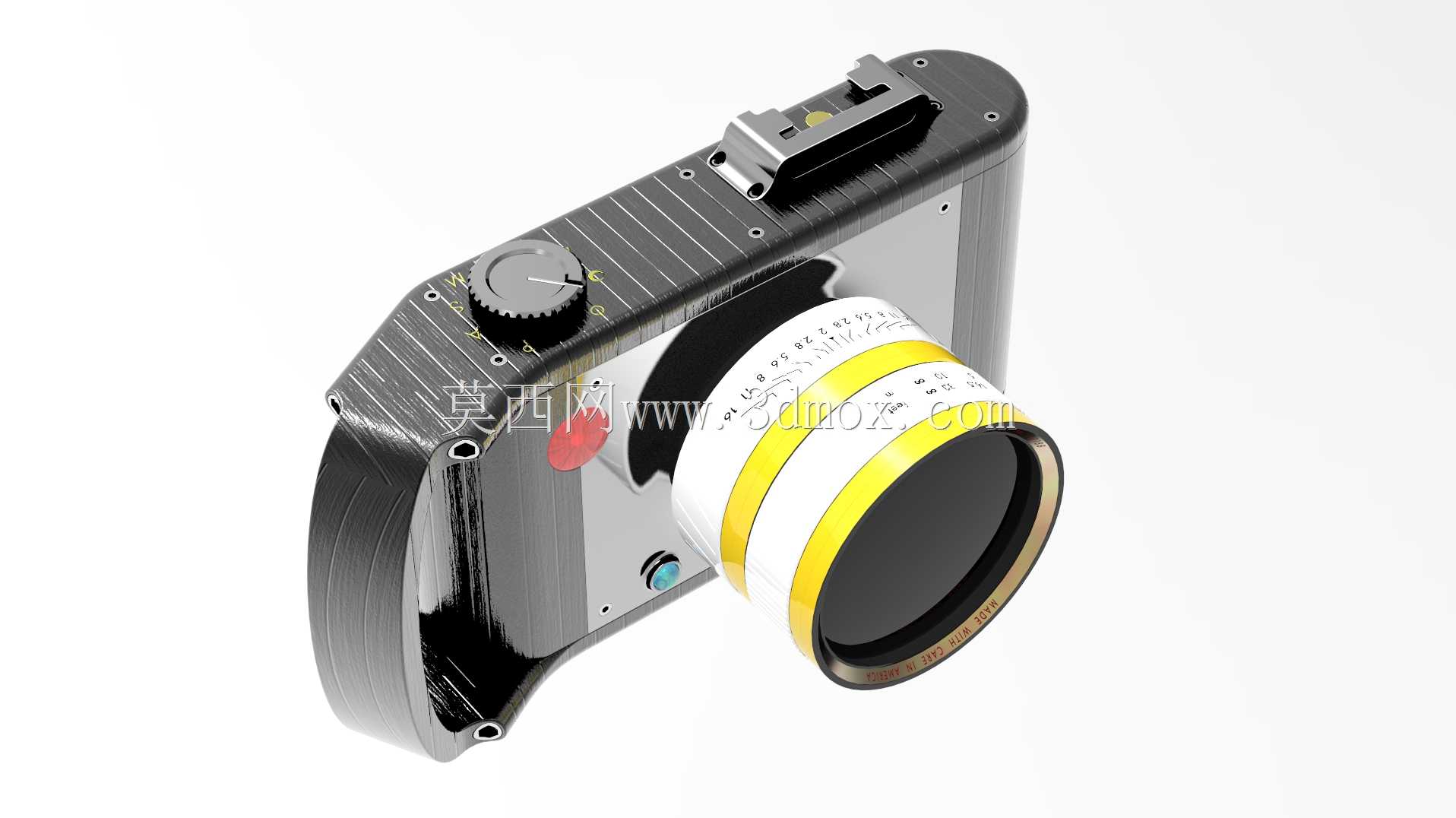

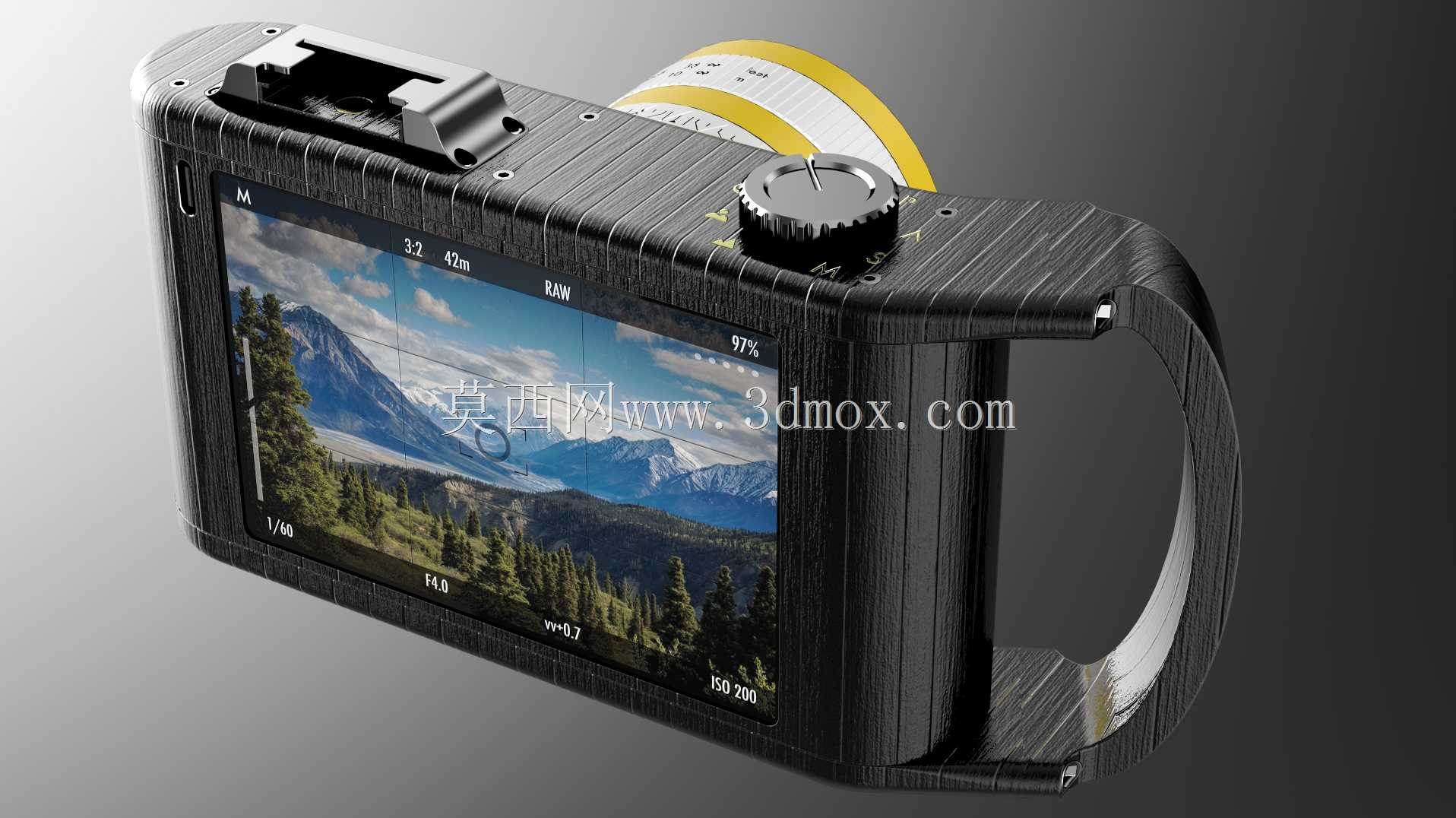

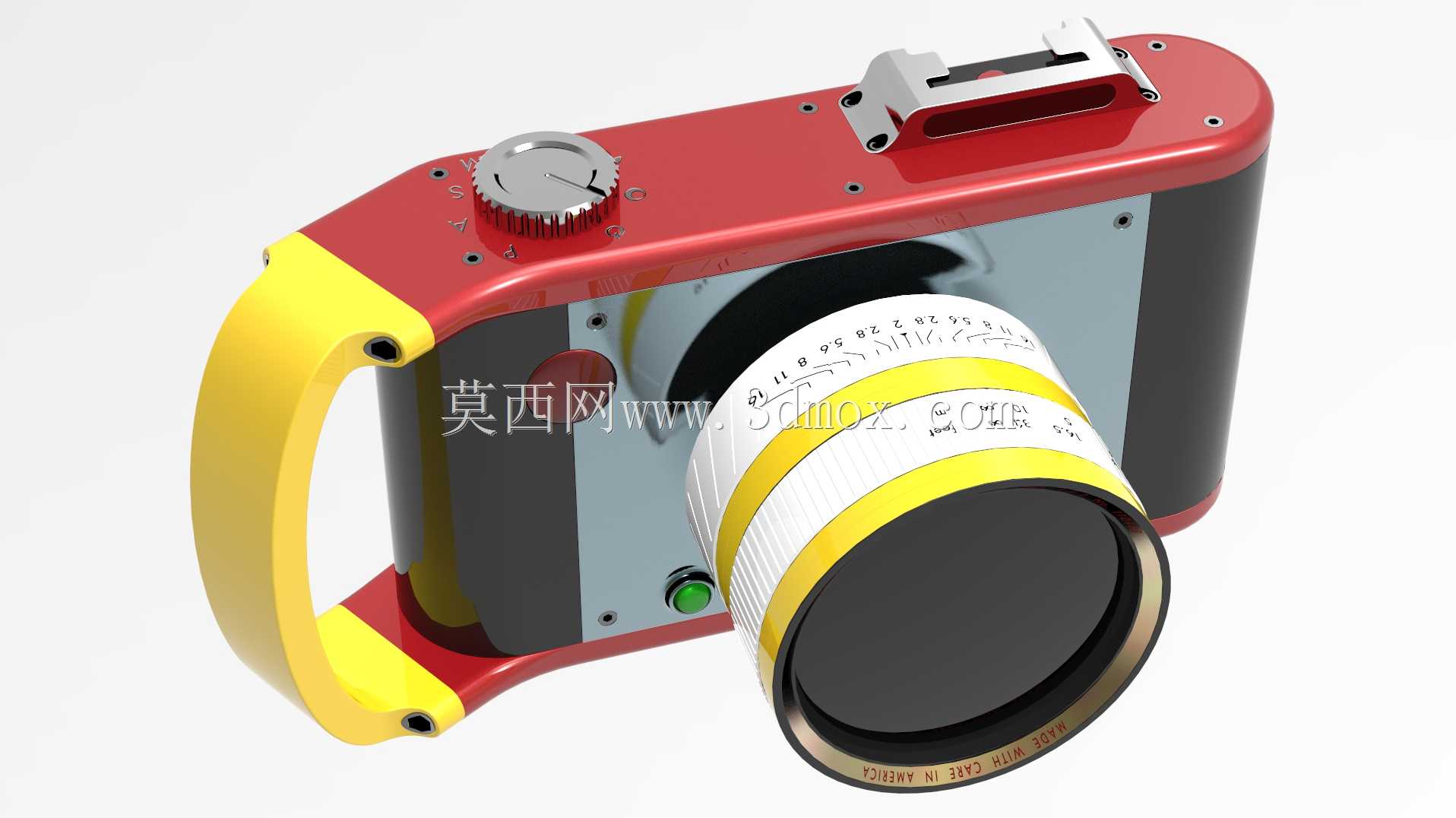

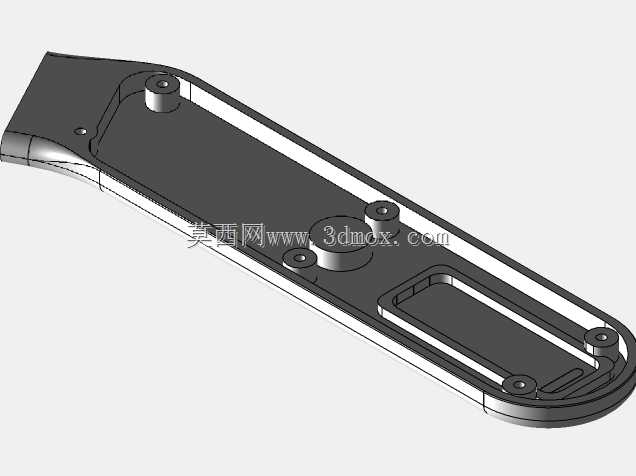

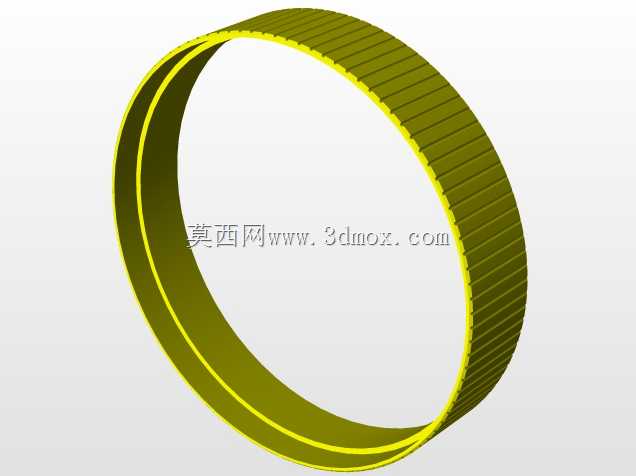

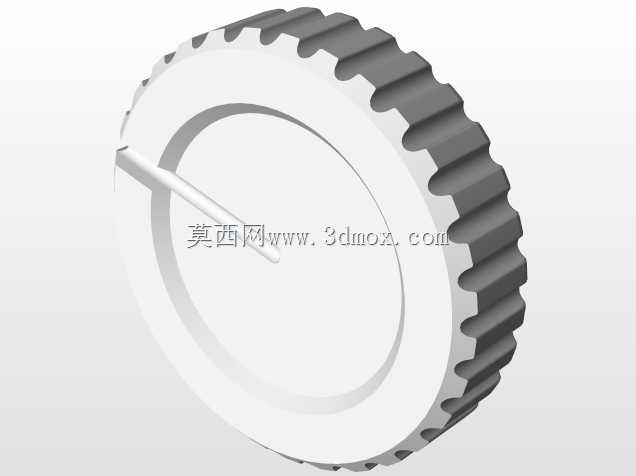

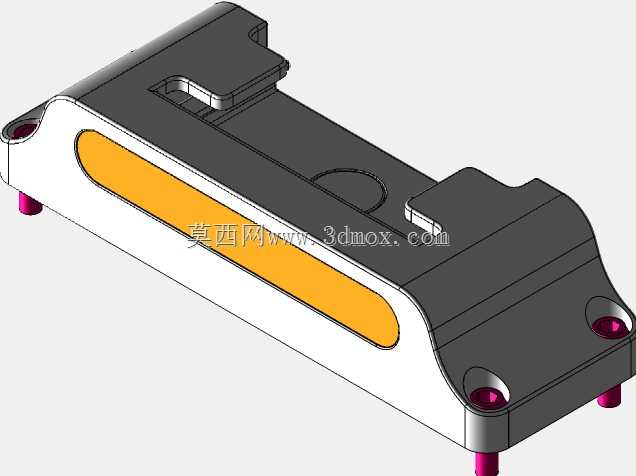

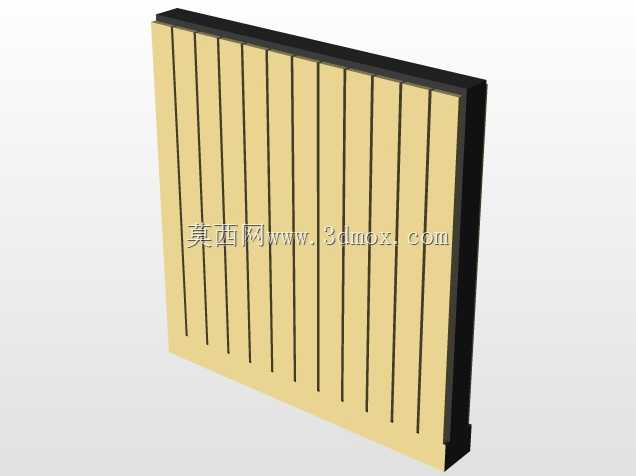

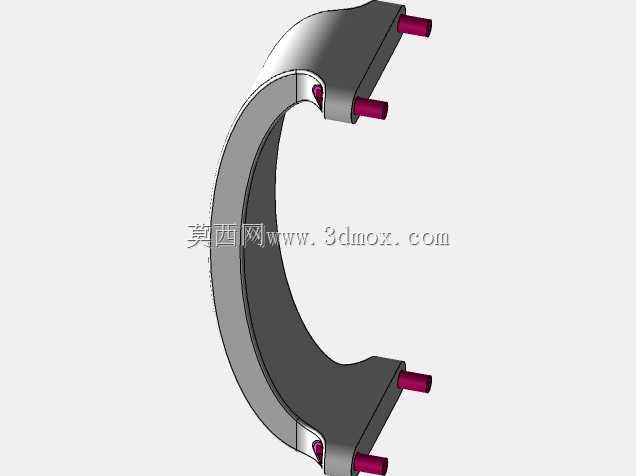

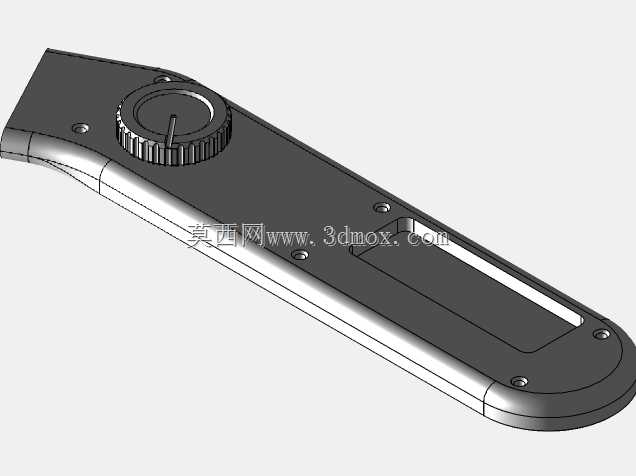

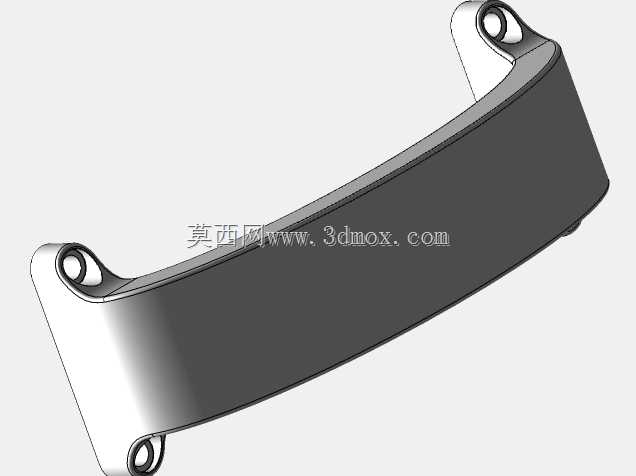

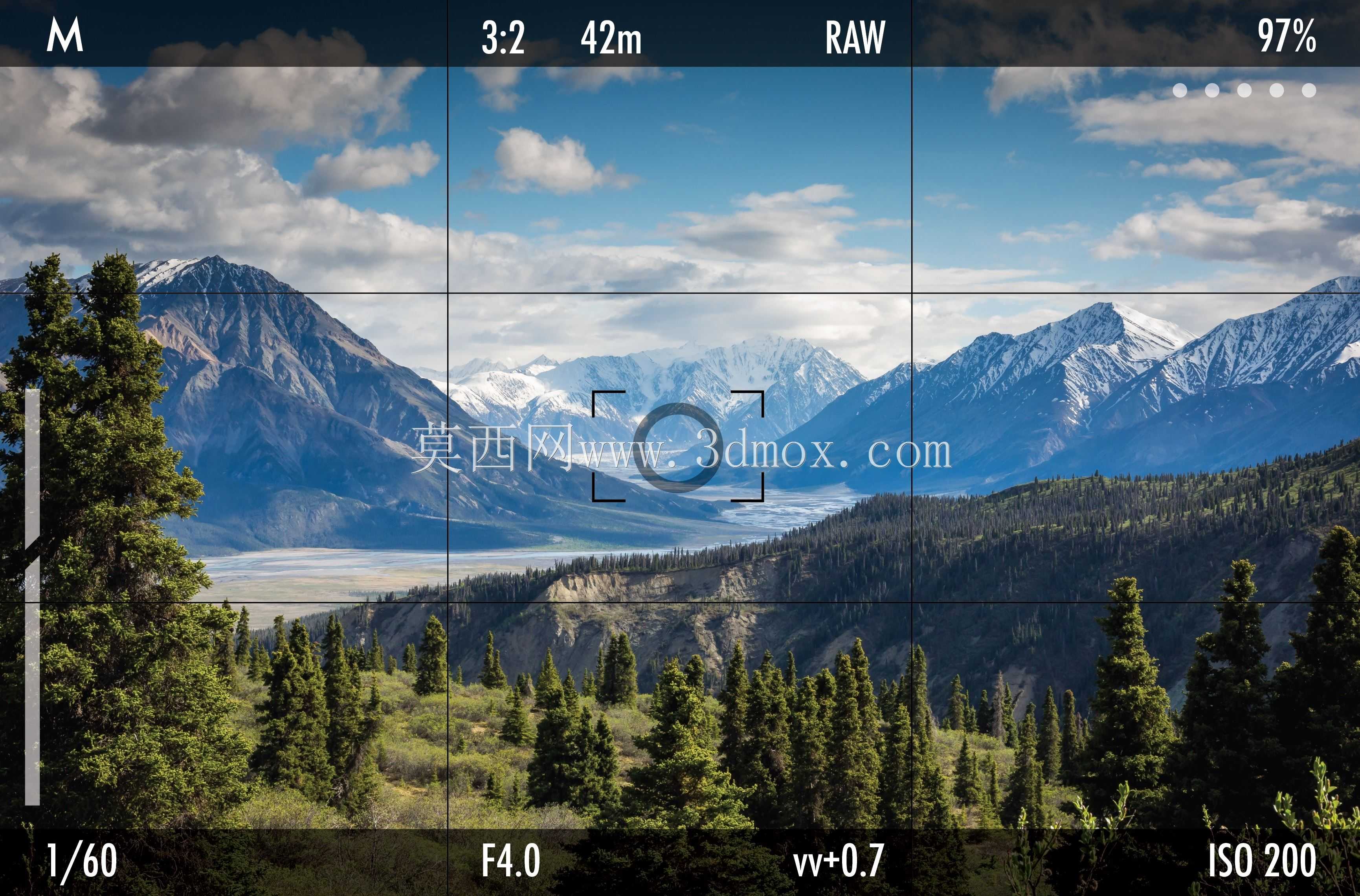

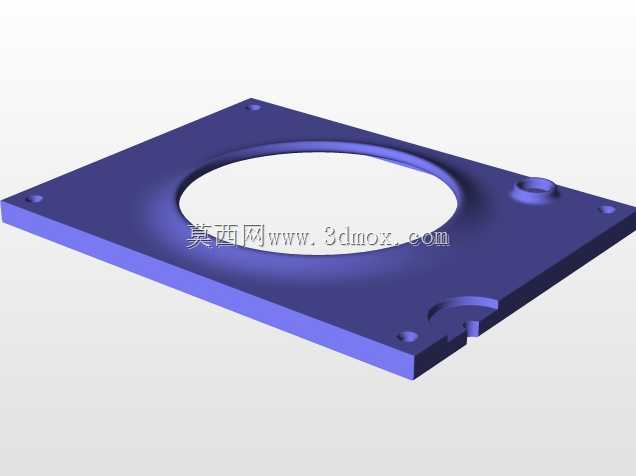

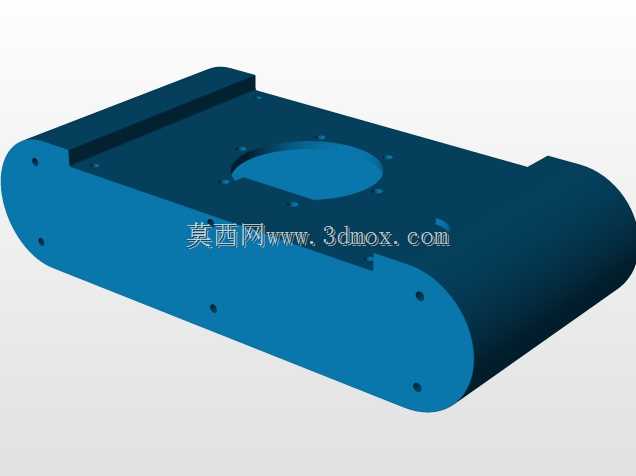

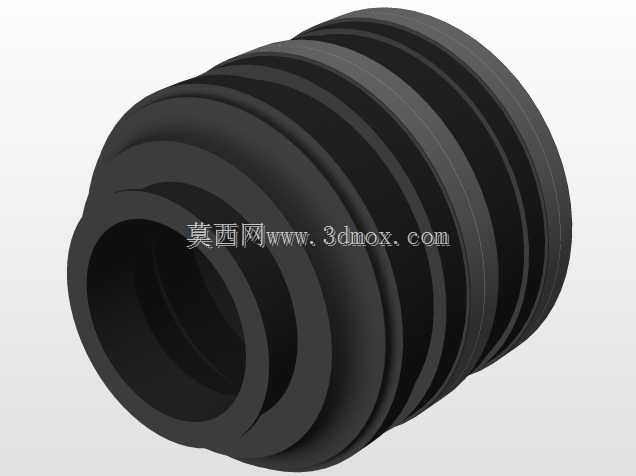

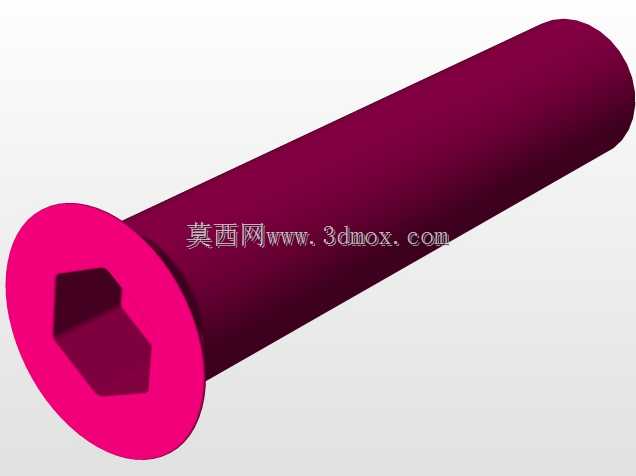

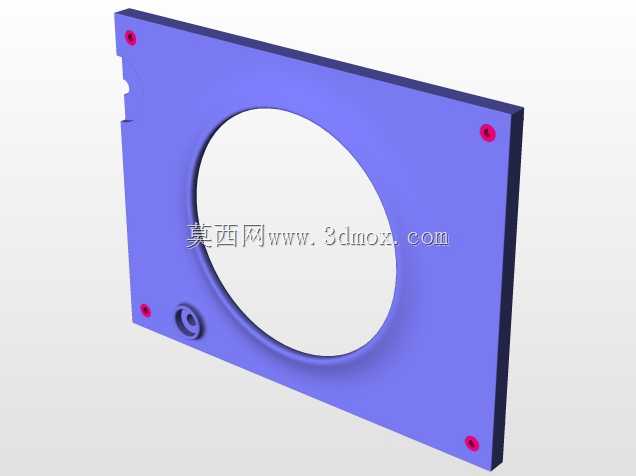

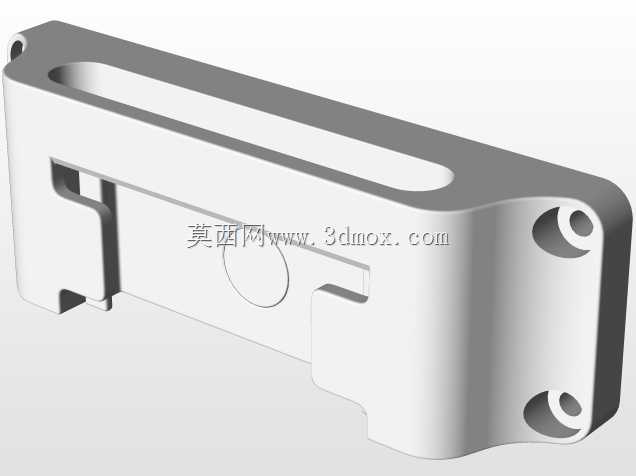

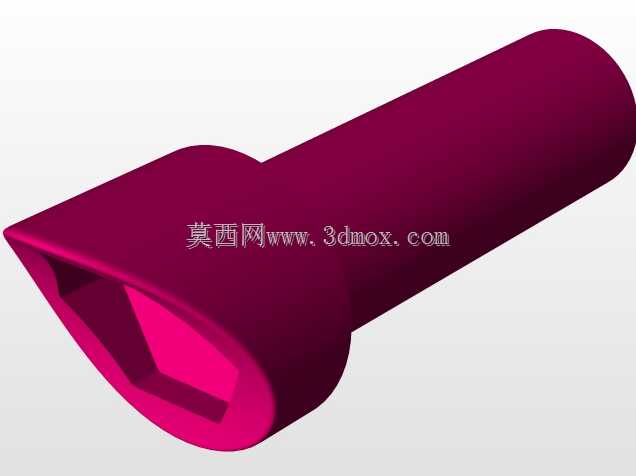

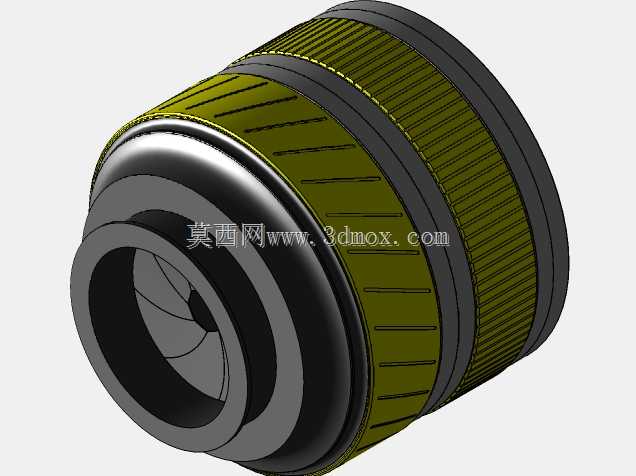

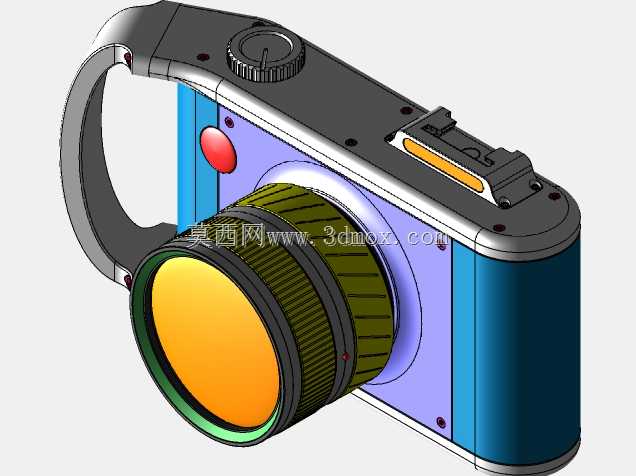

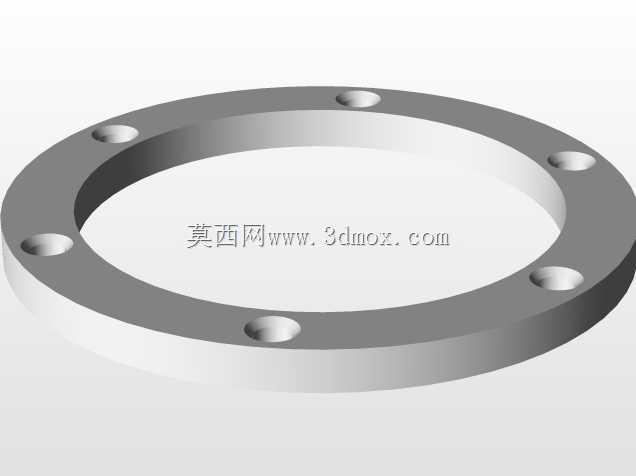

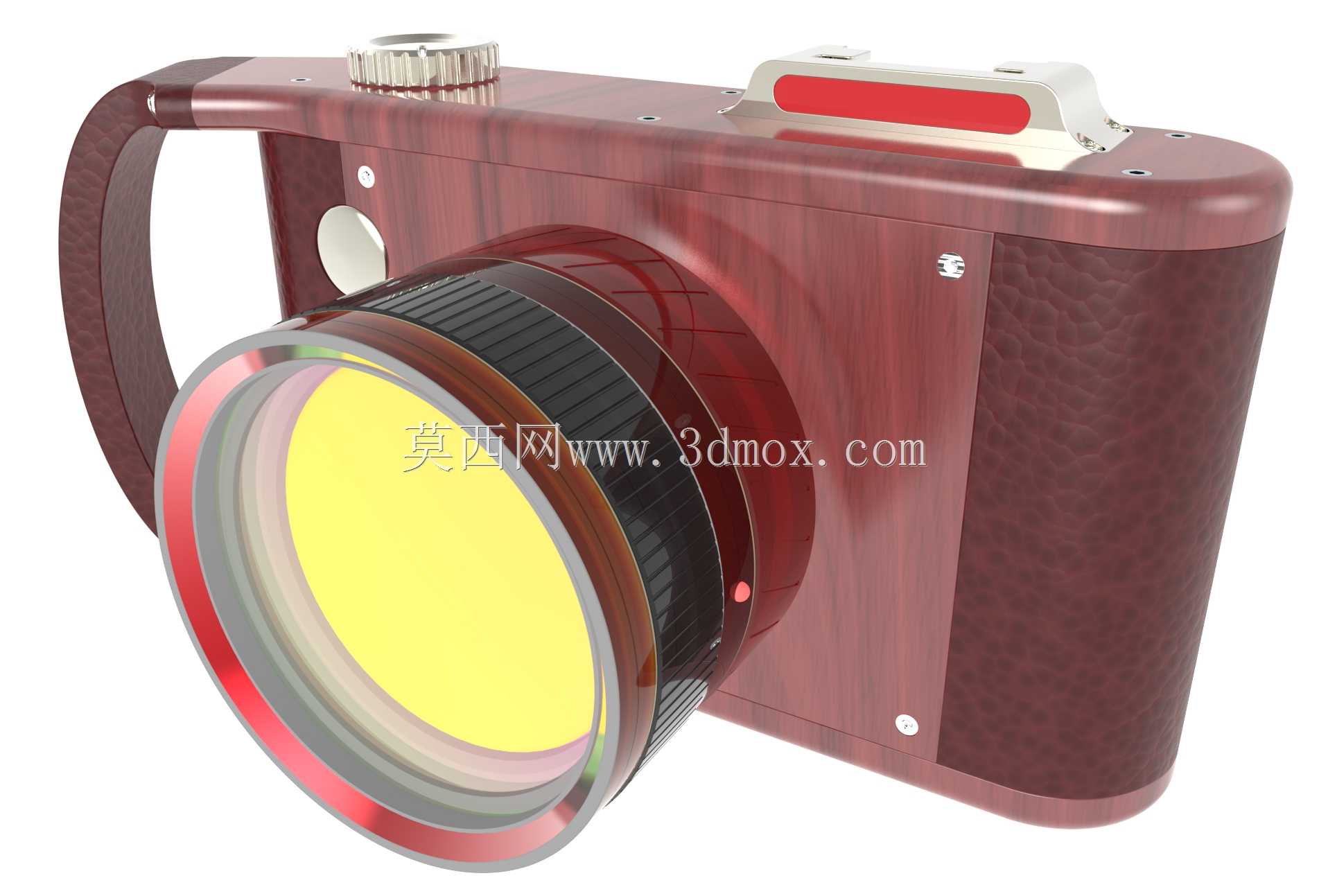

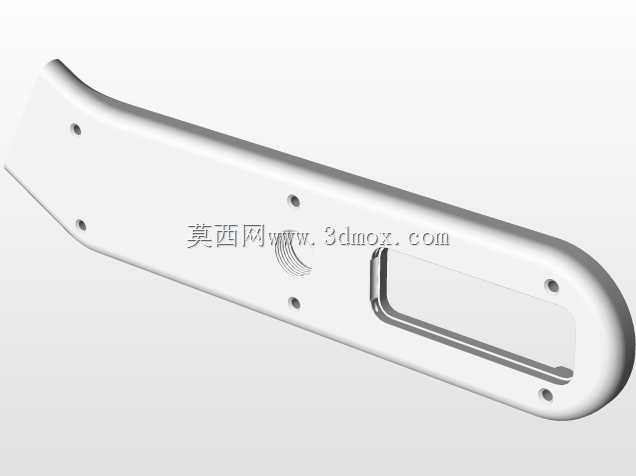

这款手持影像拍摄设备的结构设计，首先围绕户外单兵拍摄、现场纪实采风这类高频移动使用场景展开，区别于传统大块头的专业单反设备，整体采用一体化集成式机身框架，将成像模块、显示单元、操控组件全部整合在单块带握持弧度的主体结构内，省去了额外加装竖拍手柄、外接监视器的冗余连接结构，使用者单手握持时小臂自然下垂即可承托设备整体重量，长时间跟拍也不会出现腕部受力过载的问题。从结构布局来看，机身背部直接嵌入大尺寸高亮显示面板，面板边缘做了0.8mm的凸起防护边，日常放置时屏幕不会直接接触接触面，避免刮花镀膜层；机身顶部预留了标准热靴安装位，可兼容外接补光灯、外置收音麦这类通用拍摄配件，热靴座下方集成了带阻尼刻度的模式调节拨轮，拨轮每旋转15度设置一个定位卡点，盲操作时也能准确切换拍摄参数，不会出现误触跳档的情况。机身侧面的握持区域做了仿纹理的防滑结构设计，不是简单的平面贴皮，而是直接在机身壳体上加工出连续的凹凸纹理，即便戴薄款劳保手套操作也能稳定握持，不会因为手心出汗或者雨天沾水出现设备滑脱的风险。镜头安装位采用标准卡口结构，卡口端面的同轴度公差控制在0.02mm以内，更换不同焦段镜头时能保证光轴与成像靶面完全重合，避免出现画面边角虚焦、成像偏移的问题。机身内部的腔体做了分仓设计，电池仓、主板仓、成像传感器仓各自独立，中间设置加强筋分隔，既可以提升机身整体的抗扭刚度，意外跌落时冲击力会通过加强筋传导分散，不会直接作用在核心元器件上，也能避免主板工作产生的热量传导到传感器位置，导致长时间拍摄时出现热噪点升高的问题。机身底部设置了通用的1/4英寸螺纹安装孔，可直接适配三脚架、稳定器这类常规支撑配件，不需要额外加装快装板转接，螺纹孔周围镶嵌了不锈钢衬套，反复拆装也不会出现塑料壳体滑牙的问题。从安装边界来看，整机横向宽度控制在单手握持的舒适区间，握持手柄的厚度贴合成年人手掌自然弯曲的弧度，不会因为机身过薄导致握持时指节受力不均，也不会因为过厚导致手掌较小的使用者无法完全抓牢。所有外部接口都设置在手柄同侧的防护胶条下方，日常使用时胶条闭合可以阻挡灰尘、飞溅的水滴进入机身内部，外接数据线、HDMI线时掀开胶条即可操作，不会干涉手部的正常握持姿势。
