SolidWorks草图几何关系实操教学参考素材

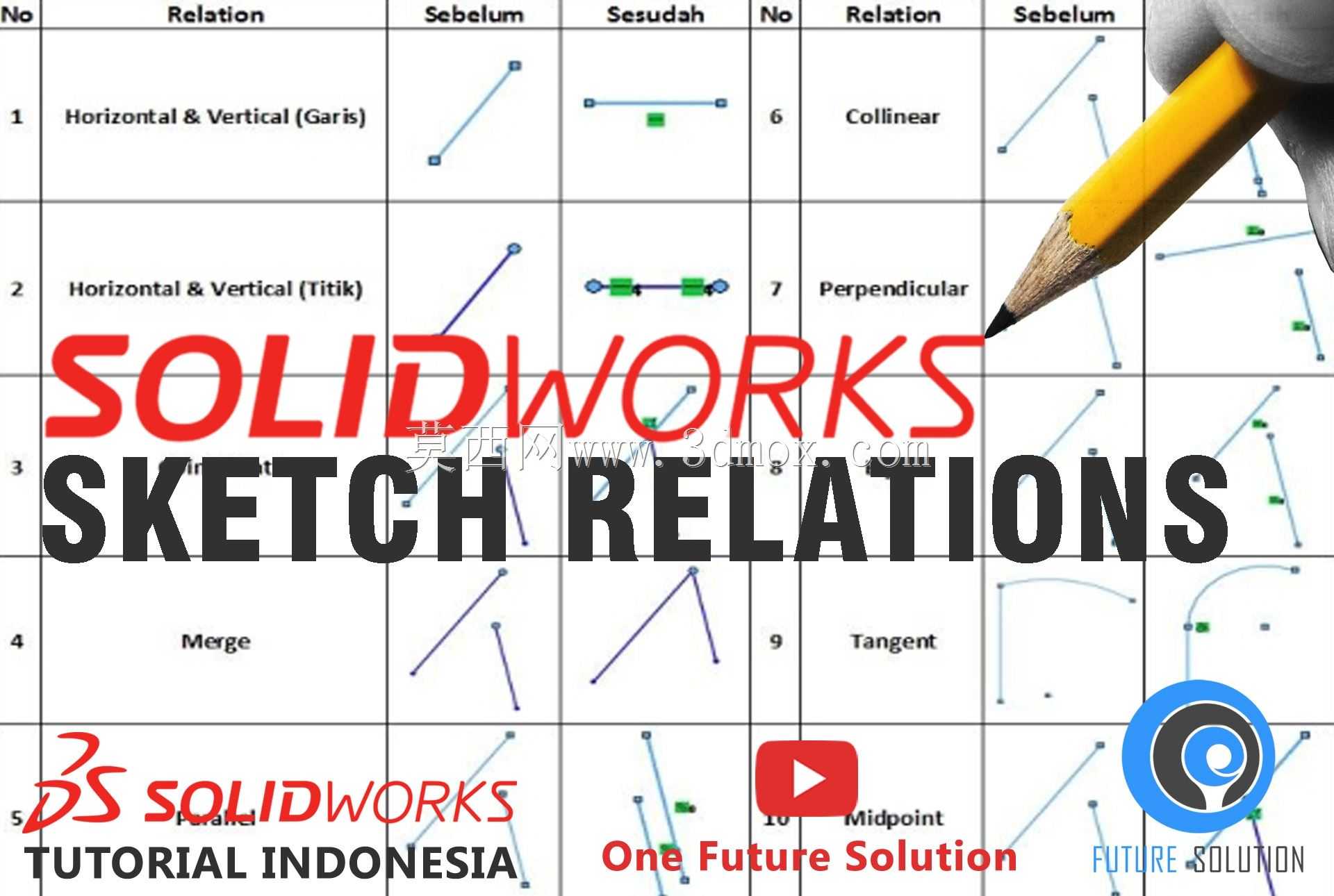

在机械结构三维建模的全流程中，草图阶段的几何约束定义是决定后续特征生成精度、装配匹配度的核心环节，不少刚接触参数化建模的设计人员容易忽略草图关系的严谨性，常出现过约束、欠约束导致的特征报错、尺寸驱动失效，甚至后续装配时出现干涉、运动轨迹偏移等问题。这套参考内容覆盖了草图绘制中最常用的各类几何关系应用场景，从最基础的水平竖直约束开始，区分了单元素端点定位、整条线段方位约束的不同应用逻辑——比如绘制机架安装板的轮廓时，对侧边线段施加水平竖直约束，能快速锁定板材的方正度，避免后续拉伸生成实体后出现安装孔位错位、配合面角度偏差的问题。共线约束的应用场景多集中在多段拼接轮廓、同轴安装面的草图绘制中，比如设计输送线的侧梁安装位时，将不同分段的安装槽轮廓线设置为共线，能保证后续导轨安装时的直线度，减少装配阶段的修配工作量。垂直约束则常用于支架类零件的肋板、安装耳的轮廓定义，确保支撑面与安装基面的垂直精度，避免受力后出现应力集中的问题。相切约束多应用在圆角过渡、凸轮轮廓、管路走向的草图绘制中，能保证曲面过渡的顺滑性，避免后续生成特征时出现尖锐棱边导致的应力集中，也能满足流体类零件的流道顺滑要求。中点、重合等约束则多用于孔位定位、对称结构的草图搭建中，配合对称约束能快速完成对称类零件的草图绘制，减少重复标注尺寸的工作量，同时保证结构的对称性，降低后续配重、动平衡调试的难度。内容里还梳理了自动关系与手动添加关系的适用边界，自动关系适合快速绘制大致轮廓时的初步约束，手动添加则用于精细化调整阶段的约束补全，能有效避免草图过约束导致的尺寸驱动失效问题。在实际设计工作中，规范的草图关系定义能大幅提升模型的可编辑性，当后续需要调整产品尺寸、迭代结构方案时，完整严谨的几何约束能让尺寸修改后草图自动保持正确的几何逻辑，不会出现轮廓变形、关系错乱的问题，这对系列化产品设计、通用件改型的工作效率提升尤为明显。不少设计人员在建模时习惯仅靠尺寸标注定位，忽略几何关系的添加，往往会导致草图自由度冗余，修改一个尺寸后整个轮廓出现不可控的变形，反而需要花费更多时间调整轮廓，这套内容里的实操演示，能帮助设计人员建立正确的草图约束思路，从建模初期就养成规范的绘图习惯，减少后续特征生成、装配、工程图导出环节的各类报错问题。
