插卡前开启器工装执行机构

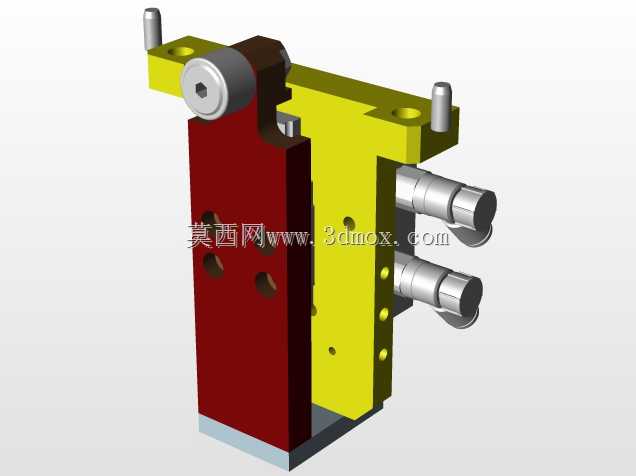

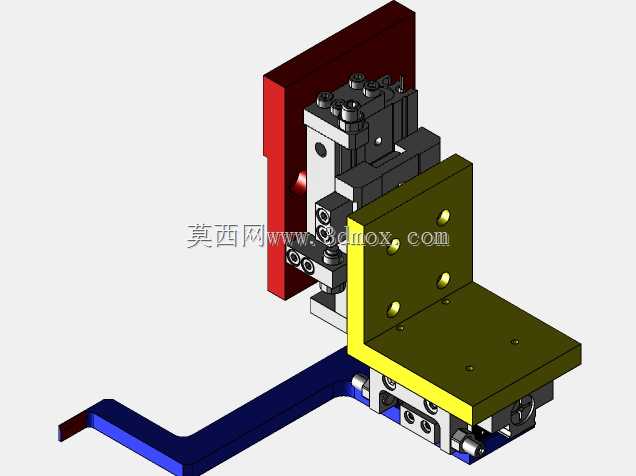

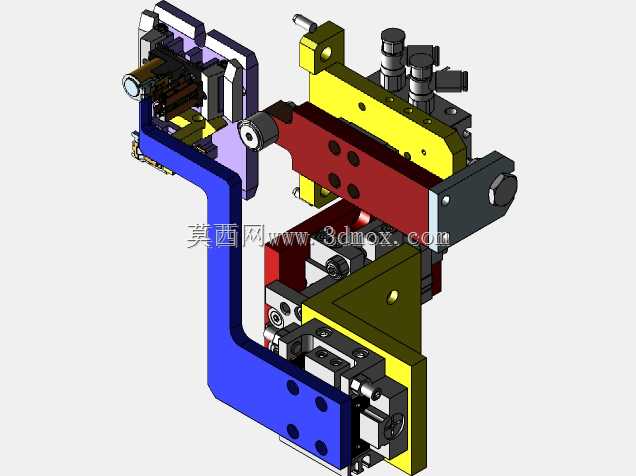

这套插卡前开启器执行组件，主要应用在卡片类物料自动化装配、插装工位的前置工序中，常见于智能卡生产、电子连接器预装、SIM卡类组件装配生产线的上料段，负责在卡片推入对应卡槽前，预先撑开卡槽内部的弹性锁止结构，避免硬插导致的卡件刮伤、弹片变形、插装不到位等批量不良问题。从结构布局来看，组件采用多块折弯安装板作为承载基体，蓝色L型折弯件作为主安装支架，预留了多组沉头安装孔位，可直接固定在生产线的立装安装面上，安装面的孔位间距按照常规自动化模组的安装基准设计，可兼容20、40系列铝型材的安装孔距，不需要额外加工转接板即可完成装配。黄色的承载板上集成了两组直线导向副，搭配微型气缸作为动力输出端，红色的摆臂作为执行动作的传递件，通过转轴与安装座连接，将气缸的直线往复动作转化为摆臂的定角度开合动作，摆臂端部的仿形压头完全匹配卡槽锁舌的接触位置，动作行程控制在8mm范围内，既保证能完全顶开锁舌，又不会因为行程过大导致弹片过压变形。设计过程中优先考虑了动作的同步性，两组导向轴采用同规格精密研磨轴，配合无油衬套减少往复动作的卡顿，所有运动副的间隙控制在0.02mm以内，避免长期运行后出现压头对位偏移的问题。组件的整体外轮廓尺寸控制在120mm*80mm*95mm范围内，不会占用过多工位空间，侧边预留的传感器安装位可直接加装槽型光电，实时反馈摆臂的开合状态，方便接入设备的PLC控制系统实现动作联锁。结构上所有外露的紧固件都采用内六角圆柱头螺钉，沉头安装后不会突出零件表面，避免动作过程中与周边输送机构、料道产生干涉，不同功能的零件采用差异化的表面处理，安装支架做蓝锌钝化防锈处理，运动接触件做淬火加硬处理提升耐磨性能，整套机构不需要频繁维护，可适配每分钟30-45次的往复动作节拍，满足中高速自动化产线的连续运行需求。在实际工位适配时，可通过调整摆臂端部压头的垫片厚度，适配不同厚度规格的卡槽锁止结构，不需要整体更换组件即可完成小范围的工艺调整，降低产线换型的改造成本。
