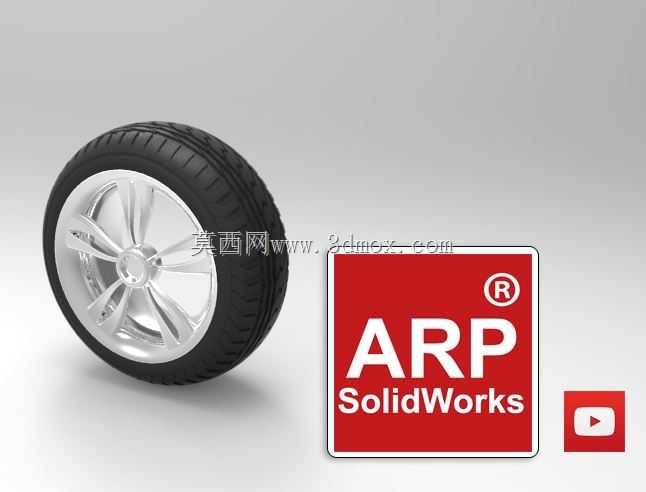

乘用车铝合金轮毂带轮胎总成结构设计

该模型还原了乘用车辆行走系统核心的轮组总成结构，覆盖日常家用轿车、城市SUV等主流车型的配套轮组设计逻辑，可直接用于整车总布置阶段的行走系统匹配校核，也能为售后改装市场的轮毂方案设计提供结构参考。从实际装车场景来看，这类轮组需要同时承载整车整备质量与行驶过程中的动态冲击载荷，还要兼顾制动系统的散热空间预留、转向过程的轮腔避障边界，建模时优先完成了轮胎与轮辋的配合基准设定，轮辋的胎圈座角度、凸缘高度完全匹配常规真空胎的装配要求，避免实际装车时出现胎圈密封不严、充气后滑脱的问题。轮辐部分采用多辐条式铝合金铸造结构，辐条的分布角度、截面厚度经过受力方向的优化，既可以在车辆过弯时分散侧向载荷，也能为内侧的制动盘、制动卡钳预留足够的安装间隙，不会出现转向极限位置下轮辐与制动部件干涉的情况。轮胎部分还原了民用乘用胎的常规胎面花纹块分布、胎侧曲率参数，建模时考虑了轮胎在标准胎压下的静变形量，在做整车悬架跳动仿真时，可以直接调用该模型的外轮廓边界，校核轮拱内的运动空间，避免颠簸路况下轮胎与翼子板、内衬发生剐蹭。安装接口部分，模型还原了常规乘用车的PCD螺栓孔分布、中心定位孔尺寸，匹配主流车型的轮毂轴承单元安装基准，做装配仿真时可以直接对接转向节的安装面，不需要额外调整配合公差。从设计思路上看，这类轮组的建模没有做过度的工艺细节简化，轮辐背面的减重窝、轮辋的气门嘴安装位都做了准确还原，既可以用于整车展示阶段的外观渲染，也能支撑后续的有限元受力分析、模具开模前期的结构评审，对于刚接触汽车行走系统设计的工程师来说，也可以通过拆解该模型的结构层级，理解轮组各部件的配合逻辑，掌握轮胎与轮辋的匹配设计要点，规避实际开发中容易出现的装配干涉、载荷分布不均等常见问题。
