FRC赛事深空主题抬升投掷竞技机器人

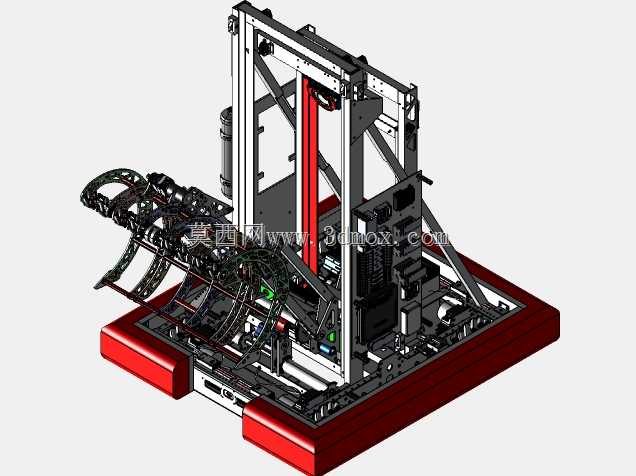

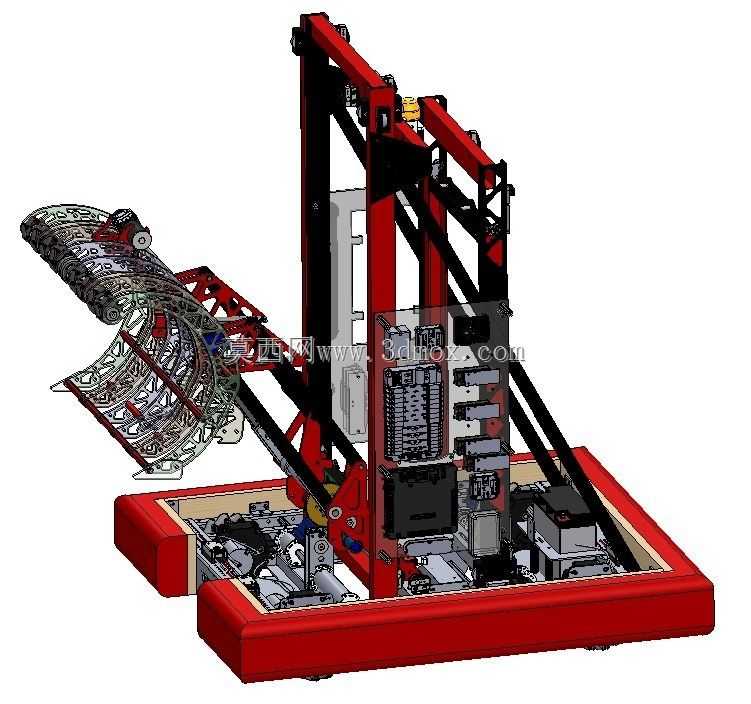

该设备面向青少年机器人竞技赛事场景设计，核心用于完成赛事指定的物料拾取、抬升定位、精准投掷以及自身攀爬达标等系列竞技任务，整体结构围绕赛事规则的得分点做针对性布局，兼顾动作响应速度与结构刚性需求。从结构布局来看，设备采用矩形焊接底座作为承载基础，底座内部预留电气元件、动力模块的安装腔体，腔体边缘做走线槽预留与安装孔位阵列，所有电气件均采用下沉式安装，降低整机重心的同时避免竞技过程中碰撞剐蹭导致的元件脱落。主支撑框架采用矩形钢管拼接的龙门式结构，框架斜向加装加强筋杆，抵消抬升机构满载作业时产生的侧向倾覆力矩，框架表面做喷塑处理，兼顾赛事场景的视觉识别需求与结构防锈能力。前端作业执行端采用多连杆铰接的弧形拾取臂结构，臂身采用镂空轻量化设计，在保证结构抗弯强度的前提下尽可能降低运动惯量，臂端集成自适应夹持结构，可适配赛事指定规格的球状、盘状物料，拾取动作通过气缸配合连杆传动实现，开合行程覆盖物料尺寸公差范围，不会出现卡料或物料脱落问题。抬升机构采用线性导轨配合同步带传动的方案，沿主框架垂直方向布置，可将拾取臂连同物料抬升至指定投掷高度，传动端配置限位缓冲块，避免硬限位碰撞导致的结构变形，投掷动作采用储能式弹射结构，可根据投掷距离调整储能弹簧预压缩量，保证物料落点精度。整机安装边界控制在赛事规则限定的起始区尺寸范围内，所有外伸部件在初始状态下均不超出底座外轮廓，满足赛事检录的尺寸要求，运动过程中各机构的动作行程做限位设计，不会出现超出场地边界的干涉问题。从设计思路上，整机采用模块化拆分设计，底座、主框架、拾取臂、抬升机构、弹射机构均为独立可快拆模块，模块之间采用定位销加螺栓的连接方式，可在赛事间隙快速完成故障部件的更换调试，所有传动部位均预留润滑注油孔，日常维护无需大面积拆解结构。电气控制模块集中布置在主框架中部的安装板上，接线采用端子排分路整理，每个回路做标识标注，方便调试阶段的线路排查，动力电源采用下沉式安装在底座重心位置，配合配重块调整整机重心分布，避免快速启停、转向动作时出现侧翻风险。
