飞控平台高清摄像与激光雷达集成安装支架

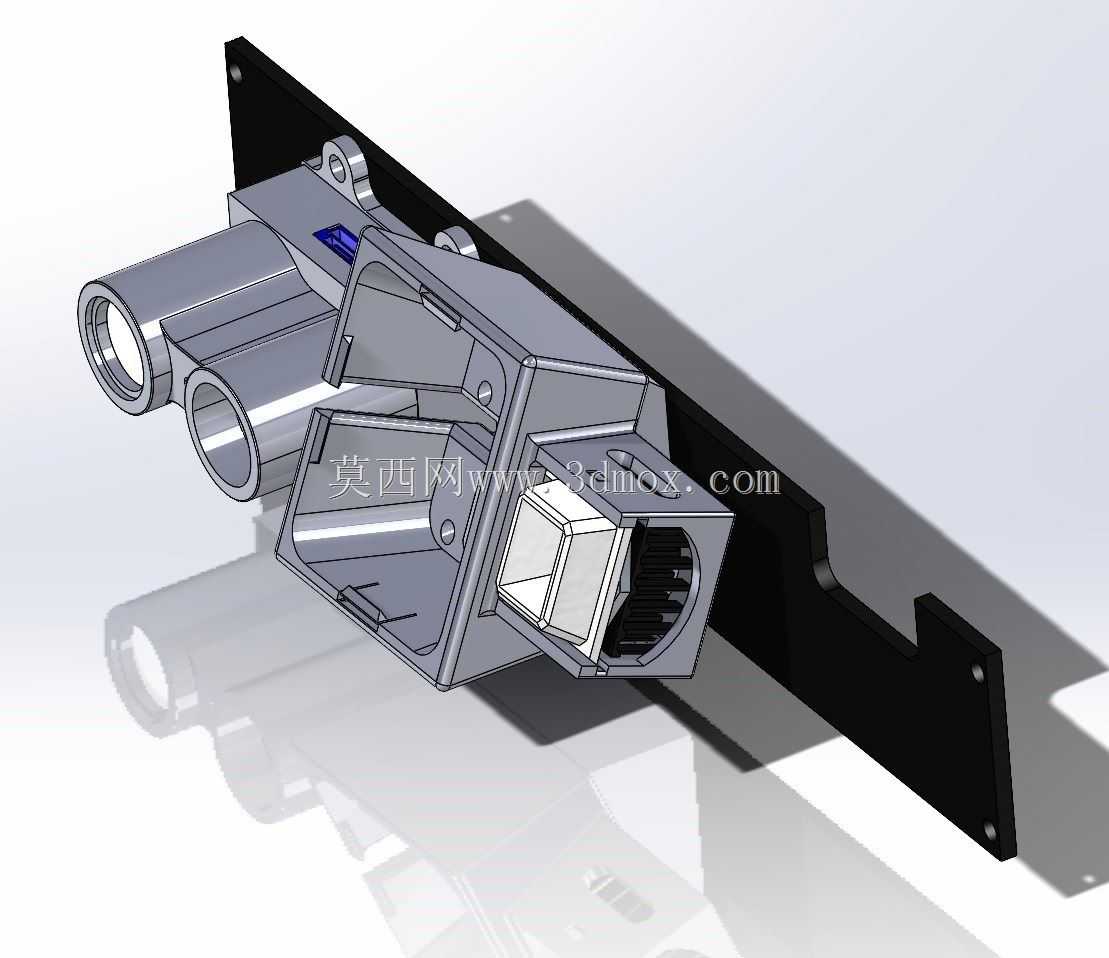

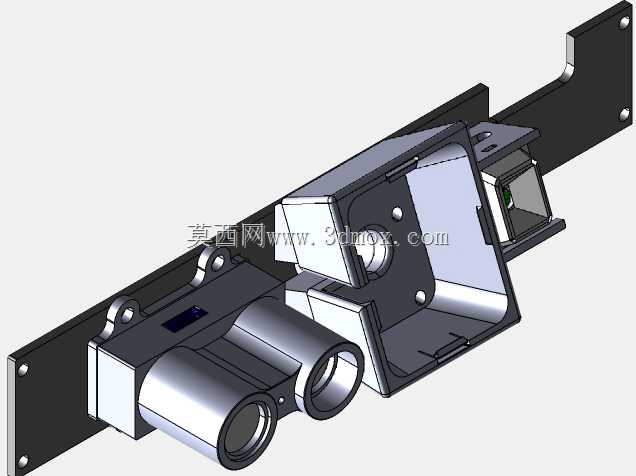

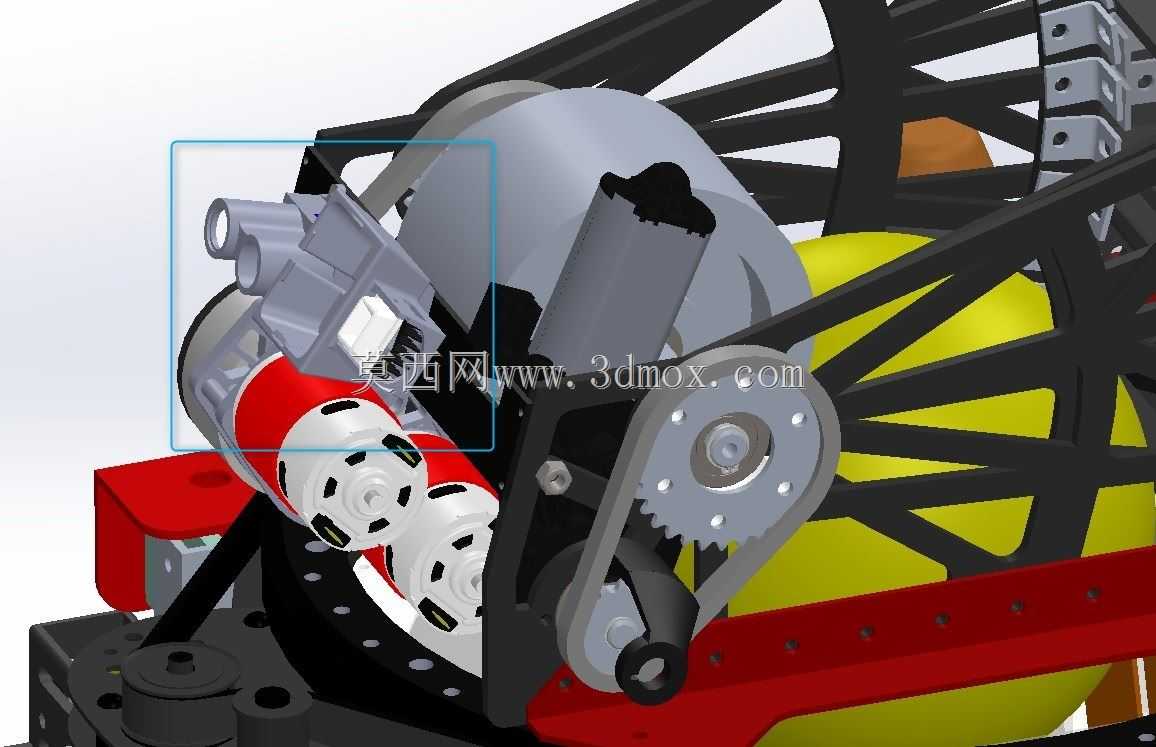

该集成安装支架主要面向小型轮式竞技机器人、低空作业无人平台的感知模块搭载场景，核心用途是为高清摄像单元、激光雷达以及配套散热组件提供稳定可靠的安装固定基础，解决多感知元件紧凑搭载时的位置干涉、视野遮挡、运行振动松脱等实际问题。在实际应用场景中，搭载该支架的无人平台需要在复杂场地内完成动态路径识别、障碍物距离测算、目标物追踪等任务，摄像单元负责采集前方高清画面完成视觉识别，激光雷达负责实时扫描周边环境输出点云数据，配套的LED驱动散热组件则为高负载运行的主控与驱动模块提供持续散热保障，避免长时间高功率运行出现过热降频问题。从功能特性来看，支架采用分层错位的安装位设计，将摄像单元布置在支架最前端靠上的位置，尽可能靠近平台前端的飞轮发射结构，同时预留出足够的垂直视野跨度，保证摄像单元不会被周边的结构件、传动组件遮挡拍摄视角，能够获取最大范围的前方画面；激光雷达的安装位经过反复调校，设置在支架侧方偏低的校准位置，确保雷达扫描波束不会被平台上部的桁架结构、动力组件遮挡，在远距离探测时不会出现波束打在自身结构上的误判问题，能够精准识别前方低矮障碍物与墙面边界；散热组件的安装位紧贴驱动模块安装面，预留出足够的通风间隙，保证散热气流能够顺畅流通带走热量。设计思路上整体遵循紧凑集成、边界可控的原则，所有安装位的固定孔位都对应搭载元件的标准安装尺寸，采用弯板与加强筋结合的结构形式，在保证整体结构强度、能够承受平台加减速与转向带来的冲击振动的前提下，尽可能压缩支架整体占用空间，避免超出平台的安装边界。外形尺寸方面，支架整体适配小型无人平台的前部安装空间，横向宽度不超出平台两侧桁架的外沿，纵向深度不侵入飞轮发射机构的运动行程范围，垂直高度不遮挡上部动力组件的传动链路，所有元件安装完成后，最外侧突出量控制在安全范围内，不会在平台移动、转向过程中与周边障碍物发生剐蹭。安装边界上，支架底部设置有对应平台安装基准面的定位孔与固定腰型孔，允许安装时根据实际配重需求微调前后位置，各元件的接线端都预留出走线槽位，避免线缆与传动齿轮、同步带等运动部件发生干涉缠绕，保证长时间运行的稳定性。
