全向轮移动竞赛机器人底盘结构设计

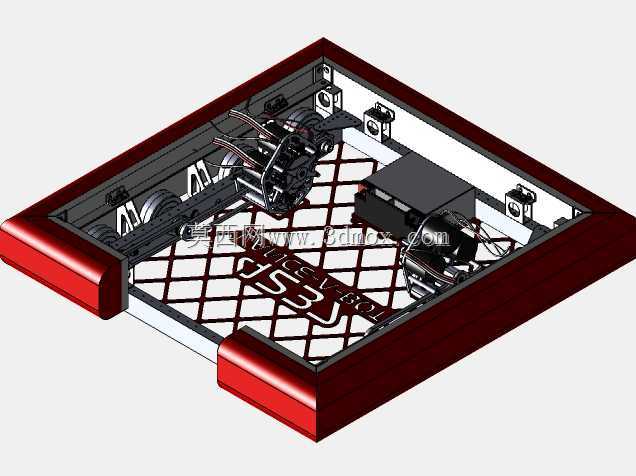

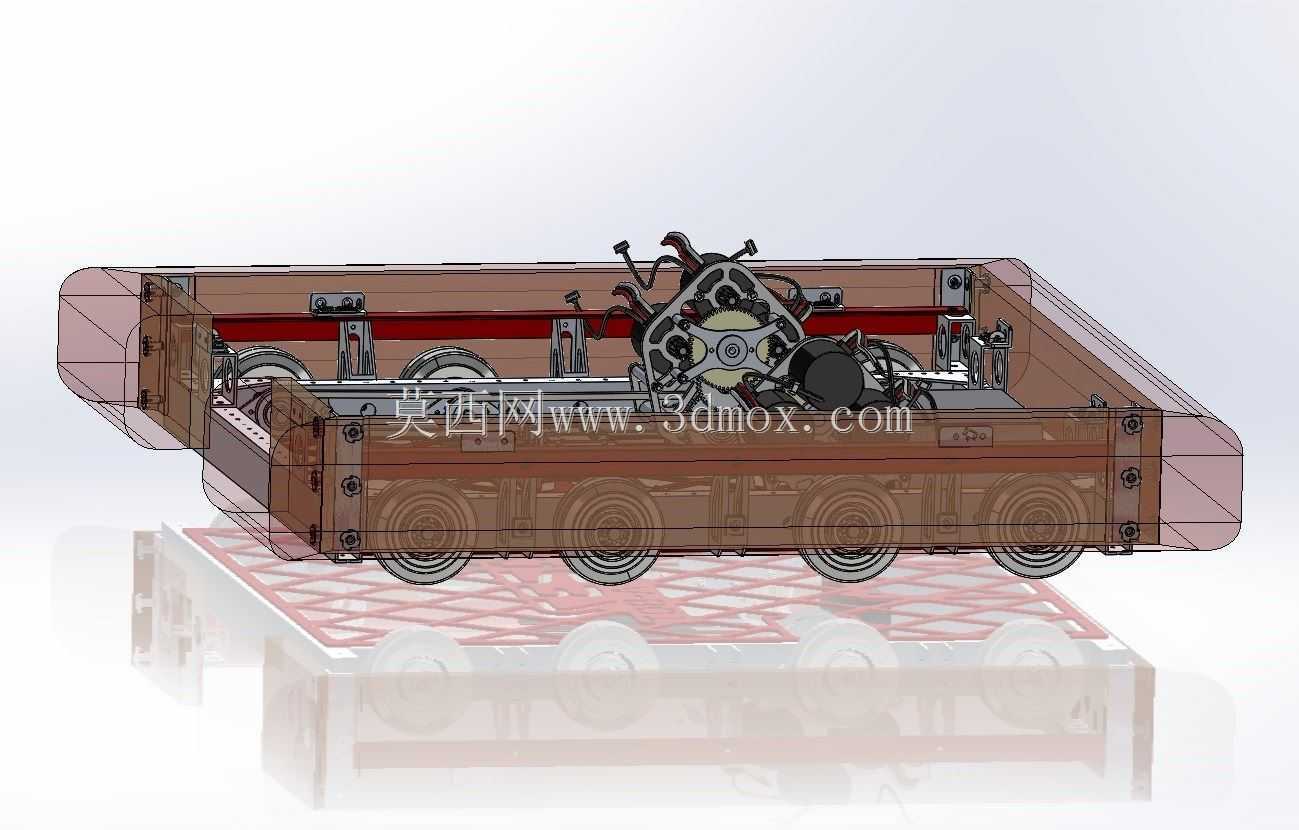

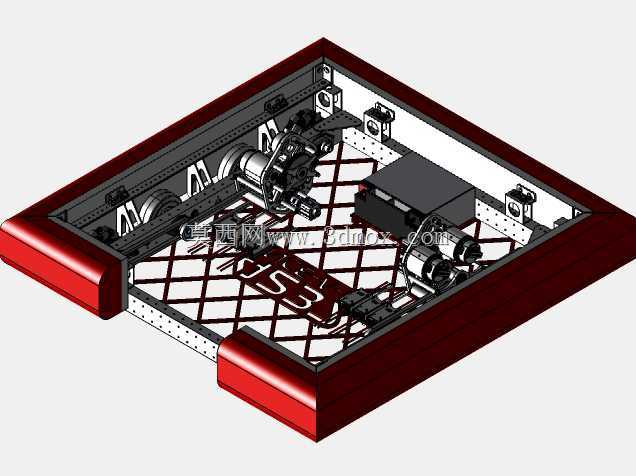

　　该移动底盘结构面向竞技类移动机器人的季前迭代验证场景，核心解决前代底盘转向灵活性不足、传动间隙过大、车架刚性不足的实际工程问题，整体采用框式承载结构，外围设置防撞缓冲包角，可在对抗类竞技场景中吸收侧向碰撞冲击，避免内部传动与电控部件受冲击损坏。前部配置OMNI全向轮组，可实现平面内任意方向的平移与原地转向动作，无需传统转向机构即可完成横移、斜向移动等复杂走位，适配狭小竞技场地内的快速避障、点位精准停靠需求。传动系统采用低背隙换挡齿轮箱设计，将换挡齿隙控制在0.05英寸范围内，大幅降低正反转切换、加减速过程中的传动空程，提升轮端动力响应速度与运动控制精度，齿轮箱安装位预留多组调节孔位，可根据不同负载、速度需求调整齿轮啮合间隙，

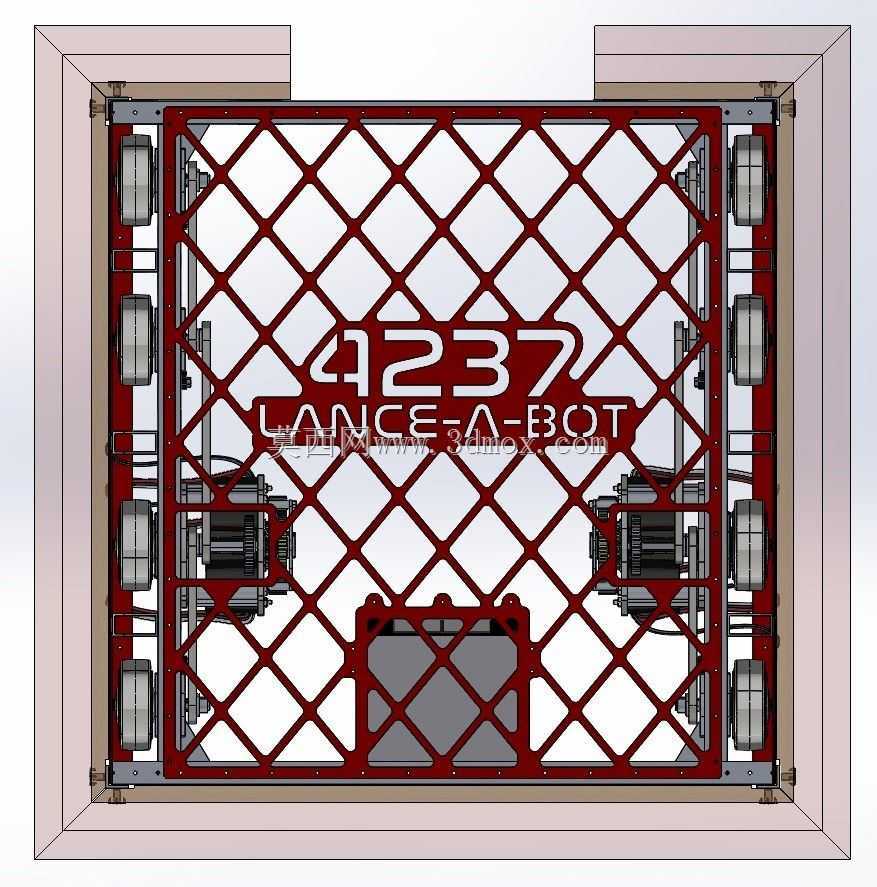

　　适配不同功率规格的驱动电机安装。底盘中部预留三组Falcon电机安装孔型导轨，可根据实际任务需求灵活调整驱动电机的安装位置，也可拓展安装功能附件，导轨采用标准孔距设计，安装定位精度可控制在0.1mm范围内，无需额外加工即可完成附件的快速装拆与位置调整。底盘底板采用网格镂空结构设计，在保证整体结构刚性的前提下大幅降低底盘自重，镂空区域同时可作为走线通道与散热风道，为电控部件、驱动电机提供充足的散热空间，避免长时间高负载运行下的部件过热问题。车架底部额外设置多组安装孔位，可根据配重需求调整电池、电控部件的安装位置，实现整车重心的灵活配平，同时这些安装孔可用于加装加强筋结构，进一步提升车架整体刚性，避免高速急停、

　　碰撞过程中车架产生形变影响轮系定位精度。轮系安装位采用同轴度定位设计，保证全向轮与驱动轴的装配同轴度，减少轮组运行过程中的跳动与摩擦损耗，轮组周边预留足够的维护操作空间，可在不拆解整体车架的前提下完成轮组更换、传动系统调试等维护操作。底盘外围的防撞结构采用模块化设计，通过螺栓与主车架连接，碰撞损坏后可单独更换防撞模块，无需整体更换车架，降低后期维护成本。整体安装边界充分考虑竞技赛事的尺寸规则限制，外围尺寸控制在常规赛事的参赛尺寸阈值内，防撞包角的突出尺寸也纳入整体尺寸核算，避免出现尺寸超限无法参赛的问题。电控部件安装区域设置在底盘中部靠后位置，与传动运动部件保持足够安全距离，避免运动部件干涉线路，同时该区域预留多组标准安装孔，可适配不同规格的控制器、驱动板、传感器的安装需求，拓展性较强。
