轮式竞技对抗作业机器人结构设计

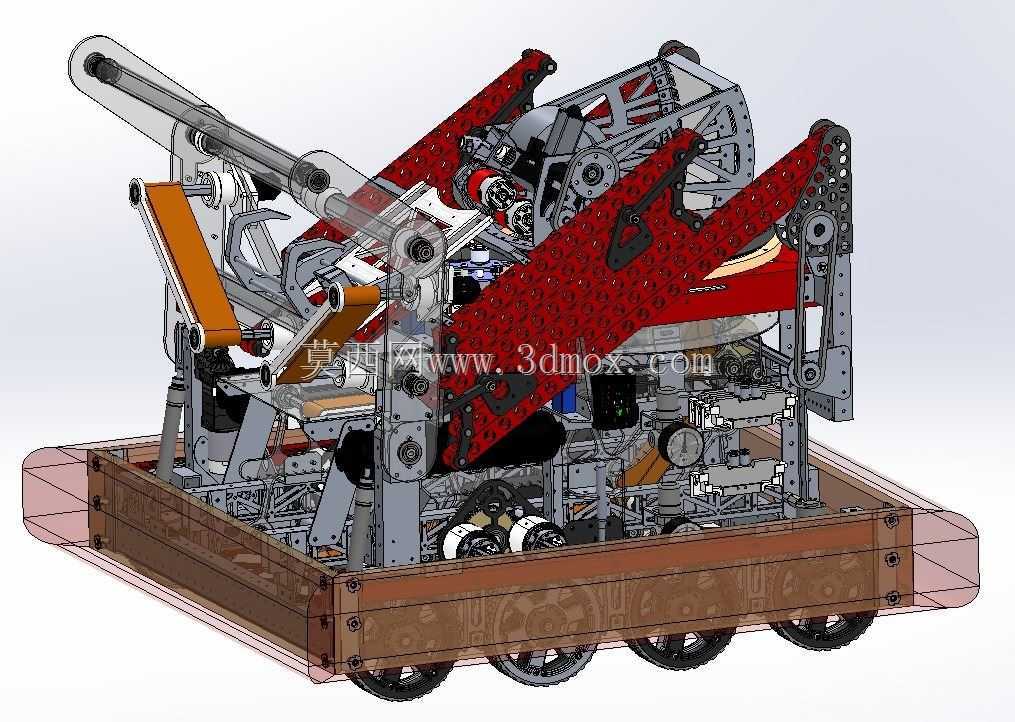

　　这套轮式移动作业机器人的结构设计，核心面向封闭场地内的竞技对抗类作业场景，整体采用四轮独立承载的移动底盘布局，底盘框架以标准工业铝型材为基础搭建主体承载结构，型材拼接位置采用角件与沉头螺栓配合锁紧，既保证框架整体的抗扭刚度，也预留了足够的安装孔位用于后续功能模块的拓展调整。行走轮组采用橡胶包覆的金属轮毂，轮轴通过带座轴承固定在底盘侧梁上，每侧轮组的传动路径独立排布，避免单侧轮组受冲击时的载荷传递到另一侧传动链路，底盘底部预留了20mm的离地间隙，可适应场地内常见的10mm高度差障碍，不会出现底盘剐蹭地面的情况。

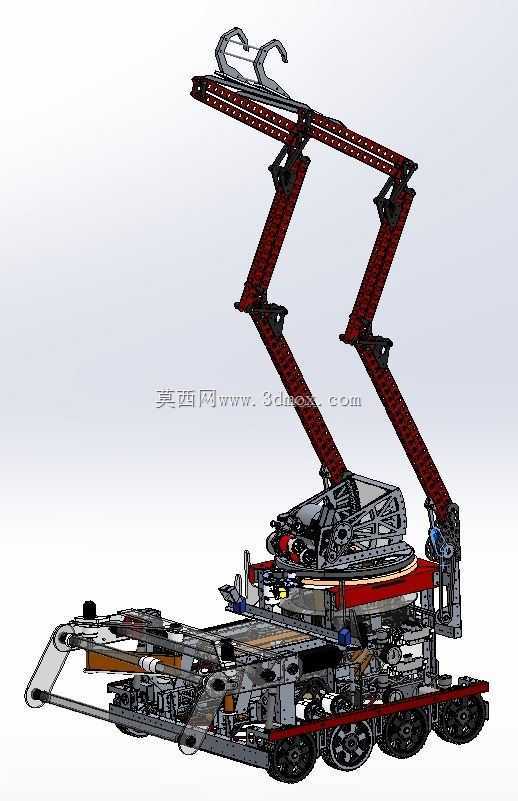

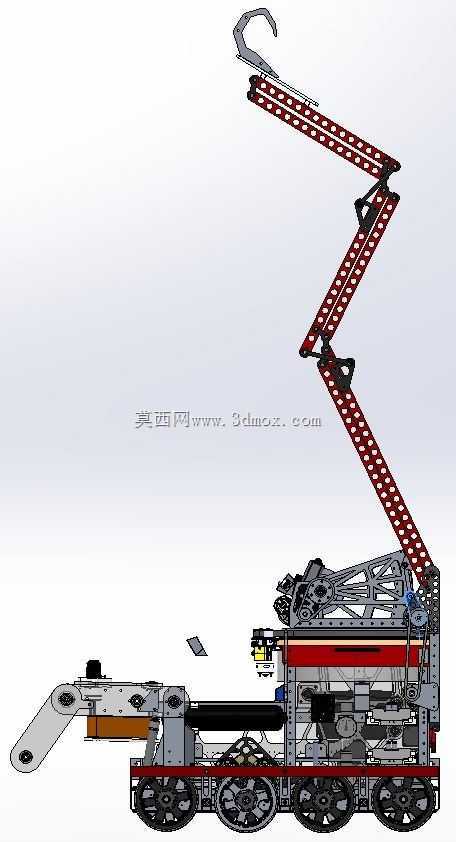

　　上部作业机构采用多段铰接的臂架结构，臂架主体采用镂空多孔的钣金折弯件拼接，每段臂架之间通过铰轴与带阻尼的转动副连接，臂架末端集成了钩取式执行构件，执行构件的开合通过连杆机构传递动力，可完成对场地内目标物件的钩挂、拖拽、举升动作。臂架的抬升动作通过布置在底盘中部的线性驱动元件提供动力，驱动端与臂架中部的铰接座连接，可实现臂架0到75度范围内的俯仰调整，臂架抬升到最高位置时，末端执行构件距离地面的垂直高度可达850mm，完全覆盖竞技场地内常见的目标物件放置高度。

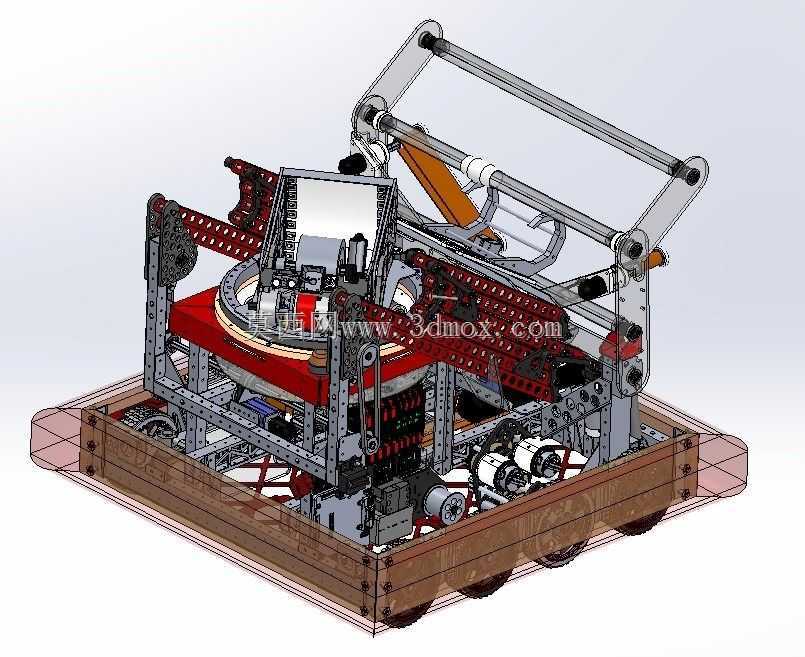

　　底盘上部的舱体采用分层布局设计，最下层为动力元件与储能模块的安装舱，安装舱与上层结构之间设置了绝缘隔板，避免动力线路与上层控制线路产生信号干扰；中层为控制元件与传感模块的安装位，所有控制模块均采用导轨式安装方式固定在舱内安装板上，接线端子统一排布在舱体侧方的走线槽内，方便后期调试时的线路排查与元件更换；最上层为臂架根部的铰接支座安装面，安装面与底盘框架之间设置了加强筋板，可承受臂架满载举升时的反向冲击载荷，避免支座位置出现应力集中导致的结构变形。

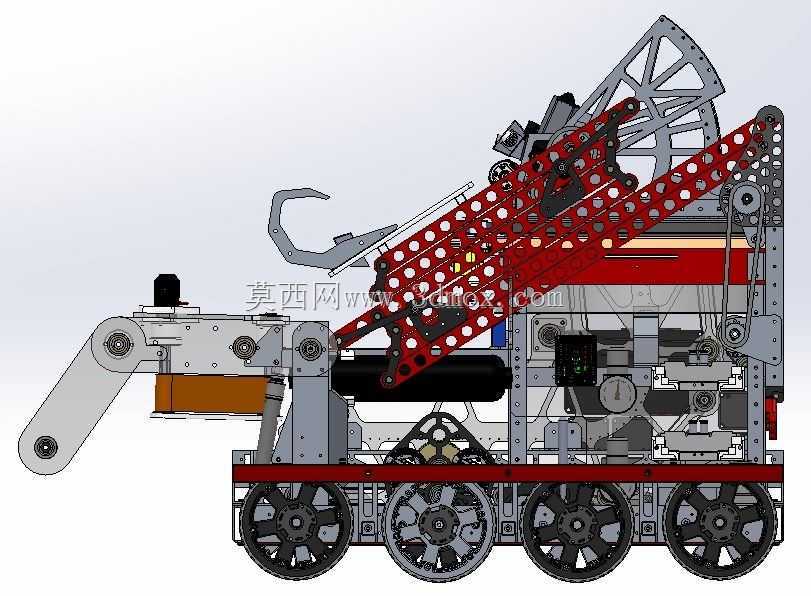

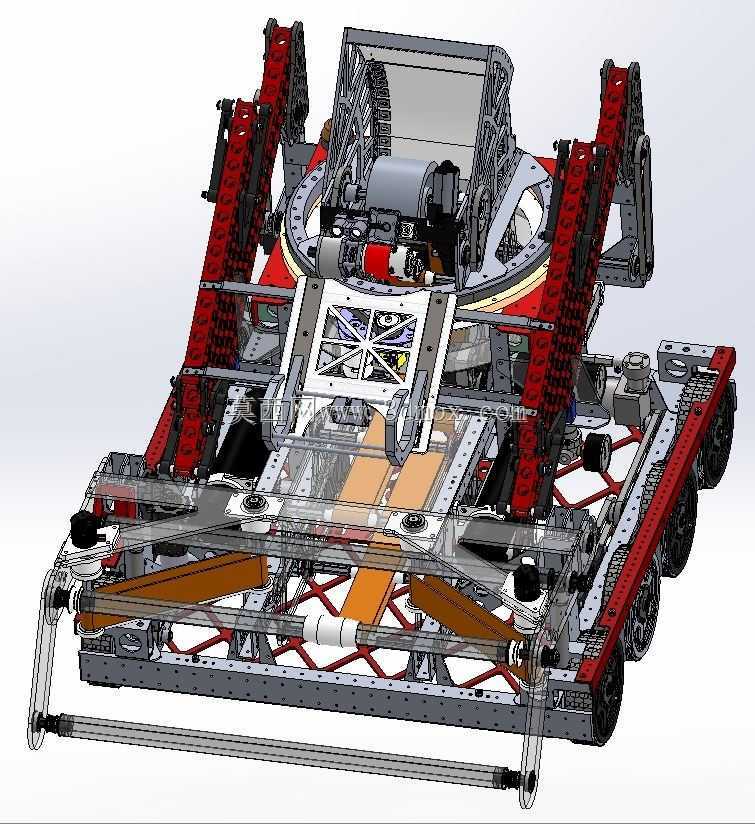

　　前部延伸的辅助机械臂采用单段悬臂结构，臂体采用整块铝合金铣削成型，根部通过回转支承与底盘前端连接，可实现水平方向180度的回转调整，臂体末端预留了标准的执行器安装接口，可根据作业需求快速更换不同的执行构件，比如推板、夹爪或者拨杆，不需要对臂体主体结构做额外修改。辅助臂的下方设置了缓冲挡块，当臂体回转到极限位置时，挡块可吸收碰撞冲击，避免臂体与底盘框架发生硬接触导致的零件损坏。

　　整体结构的设计过程中，所有转动副位置都预留了润滑脂加注通道，设备长时间运行时可在不拆解结构的情况下完成润滑维护；所有外露的紧固件都采用防松垫片配合螺纹胶锁固，可承受竞技场景下的连续振动与冲击载荷，不会出现紧固件松动脱落的问题。线路排布全部采用拖链与封闭式走线槽防护，避免臂架动作过程中线路被拉扯或者被场地内的物件剐蹭破损。整体设备的最大外轮廓尺寸控制在长900mm、宽700mm、高450mm（臂架收纳状态）的范围内，可顺利通过场地内宽度800mm的通行通道，不会出现卡滞情况；臂架完全展开时的最大作业半径可达600mm，可覆盖底盘周边大范围的作业区域，不需要频繁调整底盘位置就能完成大部分作业动作，有效提升作业过程中的动作效率。

　　结构件的选材上，承载类零件全部采用6061-T6铝合金或者Q235钢制作，非承载的防护类零件采用轻质工程塑料制作，在保证整体结构强度的前提下尽可能控制设备自重，降低行走系统的动力负载。所有铰接位置的轴类零件都采用40Cr材质调质处理，表面硬度达到HRC28-32，可承受反复冲击载荷下的磨损，延长零件的使用寿命。臂架上的镂空孔位除了减轻自重的作用外，还可作为辅助安装孔使用，临时加装传感器或者辅助构件时可直接利用现有孔位固定，不需要额外钻孔加工。
