老式折边结构传动联轴器结构展示

项目分类:3D模型 发布时间:2021-08-31 ID:256028

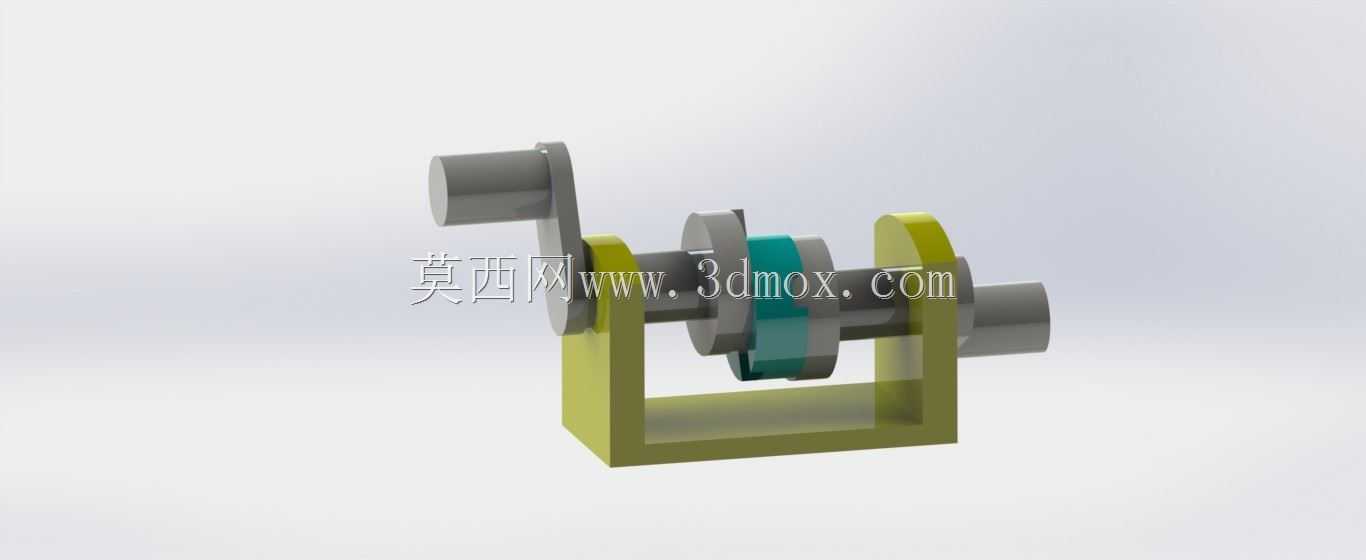

  • 老式折边结构传动联轴器结构展示

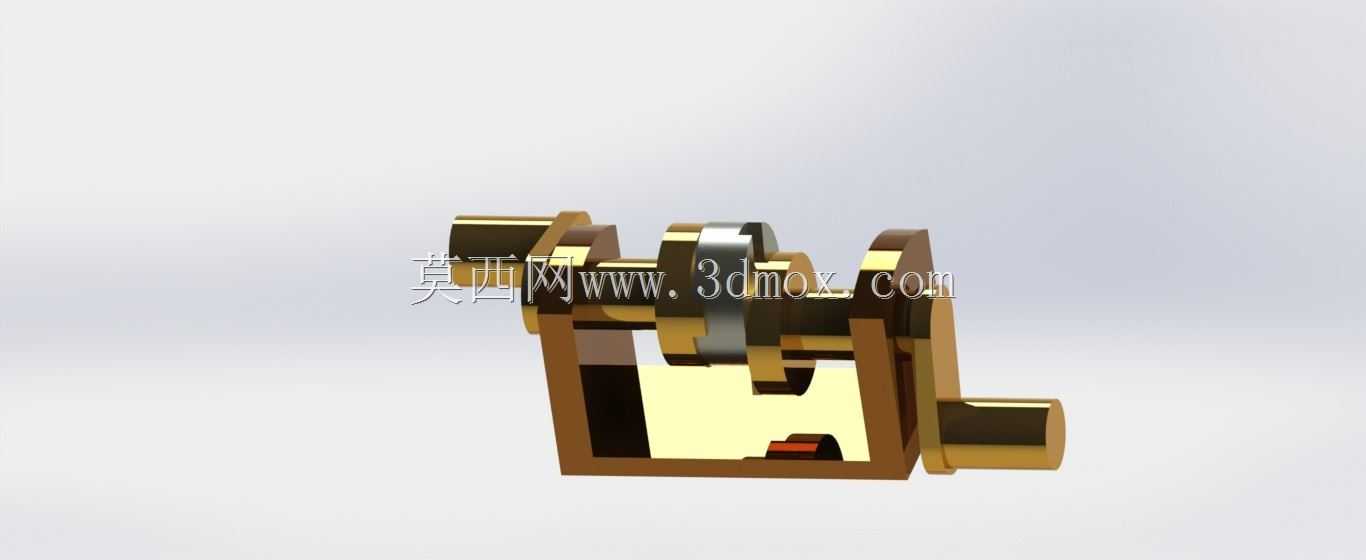

  • 老式折边结构传动联轴器结构展示

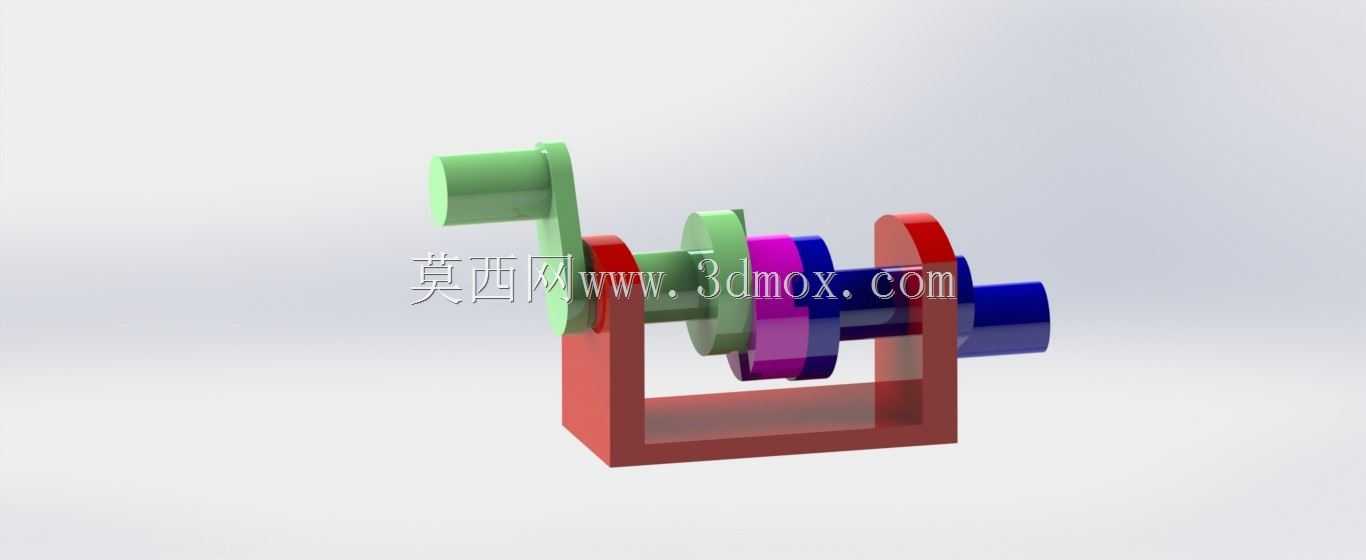

  • 老式折边结构传动联轴器结构展示

这类折边结构联轴器多应用在中小功率传动的轻工设备、小型输送线以及老式机床的进给传动链路中,主要作用是补偿两根被连接轴之间的径向、角向安装偏差,抵消传动过程中产生的小幅振动,避免轴系因刚性连接产生额外的交变应力,延长轴承与轴端的使用寿命。从结构设计来看,该联轴器采用框式折边主体搭配偏心曲柄联动结构,没有采用常见的弹性套、膜片等易损缓冲元件,依靠金属构件之间的配合间隙实现偏差补偿,整体结构刚性更强,适合低速、载荷波动不大的传动场景,日常维护无需频繁更换缓冲配件,仅需定期在铰接位置加注润滑脂即可保证运行顺畅。设计过程中首先要确定两端轴孔的配合公差,通常按照过渡配合选取,保证轴与联轴器安装后无明显旷量,同时兼顾现场装配的便利性;折边框体的壁厚需要根据传递扭矩的大小核算,避免长期受交变载荷出现框体变形,铰接位置的销轴需要做表面淬火处理,提升耐磨性能,销轴与安装孔之间采用间隙配合,预留足够的活动量来补偿轴系偏差。安装边界方面,该联轴器的轴向总长度需要匹配两轴端预留的安装间距,安装时要保证两端轴的插入深度符合设计要求,避免轴头顶到联轴器内部结构造成卡滞;径向最大轮廓尺寸要预留足够的安全间隙,避免运行过程中与周边的防护罩、管线等部件发生剐蹭,折边结构的突出部分要做倒角处理,消除安装过程中的锐边划伤风险。实际选型时需要核算传动链路的额定扭矩,保证联轴器的许用扭矩大于实际传递最大扭矩的1.5倍,同时要核对两端轴径、键槽尺寸是否与配套轴端匹配,若应用在有正反转频繁切换的场景,还需要适当放大选型的扭矩裕度,降低铰接位置的冲击磨损。该结构的联轴器相比刚性凸缘联轴器,对安装对中精度的要求更低,现场安装时无需反复调整轴系同轴度到极高精度,能有效缩短设备装配的调试周期,在一些老旧设备的维修替换场景中,这类结构的配件也更容易通过常规机加工方式制作,适配性较强。
