固定式和面机传动连接壳体结构设计

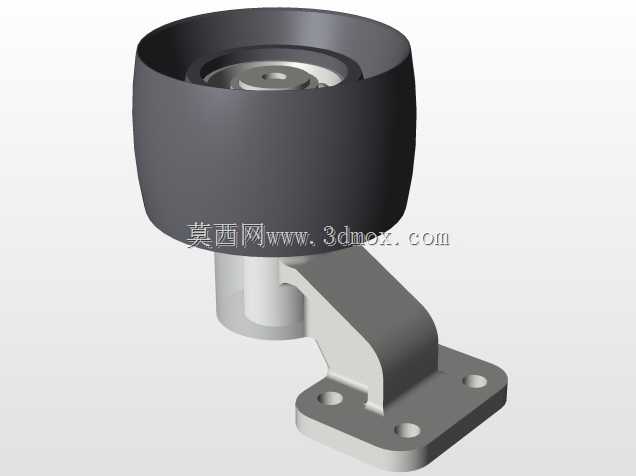

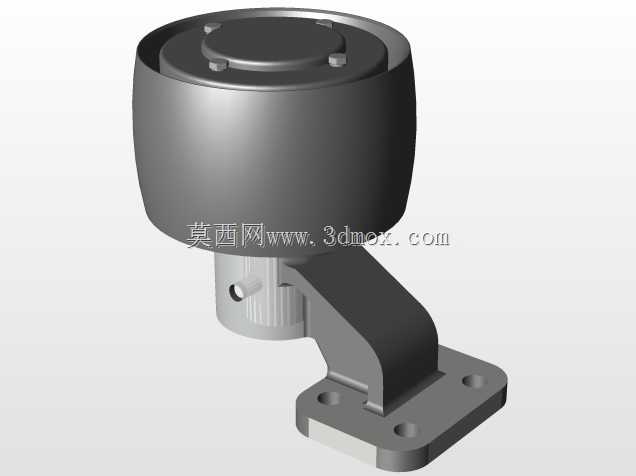

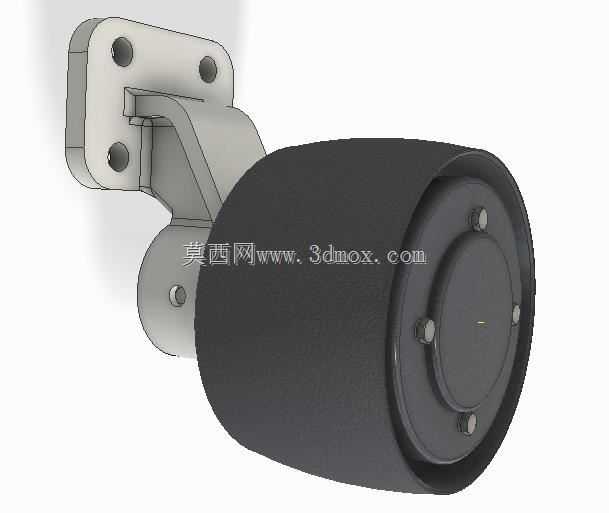

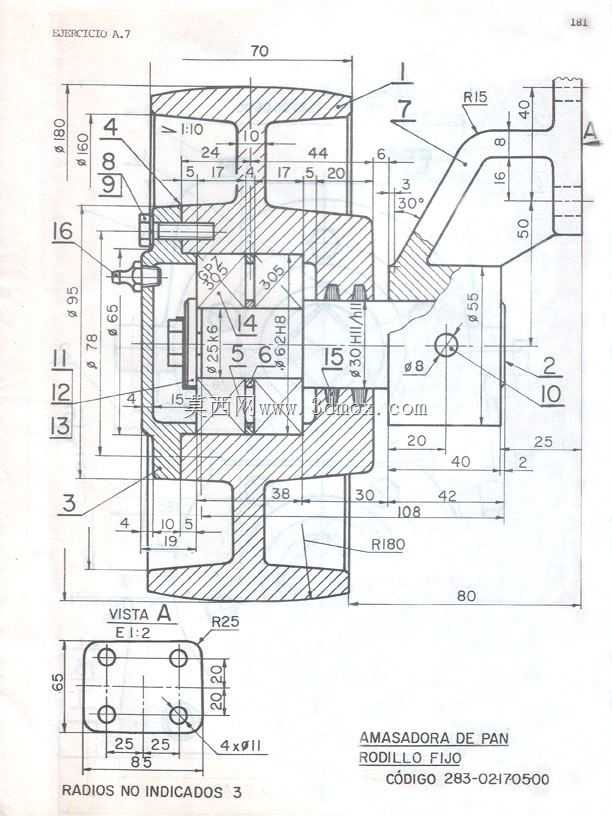

该结构为面食加工设备中固定式和面机的核心传动连接壳体，主要承担和面作业过程中动力传递、搅拌轴支撑、工作腔密封以及整机安装定位的功能，在商用面食加工生产线、小型面点加工作坊的和面工序中作为核心承载部件使用，直接连接驱动端与搅拌执行端，承受和面过程中面团搅拌产生的交变径向载荷与轴向冲击。从结构设计逻辑来看，壳体采用分体式装配结构，通过多组螺栓实现各段壳体的拼接密封，既满足内部传动组件的装配检修需求，也保证工作腔与传动腔的隔离，避免面粉、面团残渣进入传动区域造成零件磨损，同时防止润滑脂泄漏污染加工物料。壳体上集成了多组轴承安装位，分别对应输入轴、中间传动轴、输出搅拌轴的支撑定位，各安装位的同轴度公差在设计中做了严格约束，保证传动齿轮啮合间隙均匀，降低运转过程中的振动与噪音。从尺寸边界来看，壳体主体轴向总长度为108mm，最大外圆直径为180mm，安装法兰端的方形安装座尺寸为85mm×65mm，四个安装孔为直径11mm的通孔，孔位中心距分别为25mm与20mm，安装时可直接通过螺栓固定在设备的机架安装面上，无需额外加工转接板。右侧伸出的支座结构用于安装操作手柄或安全防护组件，其R15、R180的圆弧过渡设计既避免了应力集中，也减少了设备清洁时的卫生死角，符合食品加工设备的易清洁设计要求。壳体上预留的密封槽位用于安装骨架油封与密封垫片，在输出轴与壳体的配合位置设计了多重密封结构，可适应和面过程中高湿度、多粉尘的工作环境，延长密封件的更换周期。在建模过程中，各装配面的配合公差、螺纹孔的深度、退刀槽的尺寸都严格按照工程图标注还原，可直接用于后续的工程出图、零件加工以及整机虚拟装配验证，帮助设计人员快速校核壳体与内部传动零件、外部机架的装配干涉问题，缩短设备改型的设计周期。
