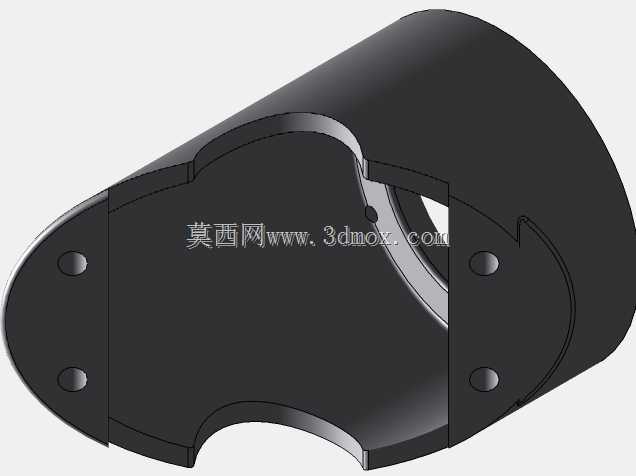

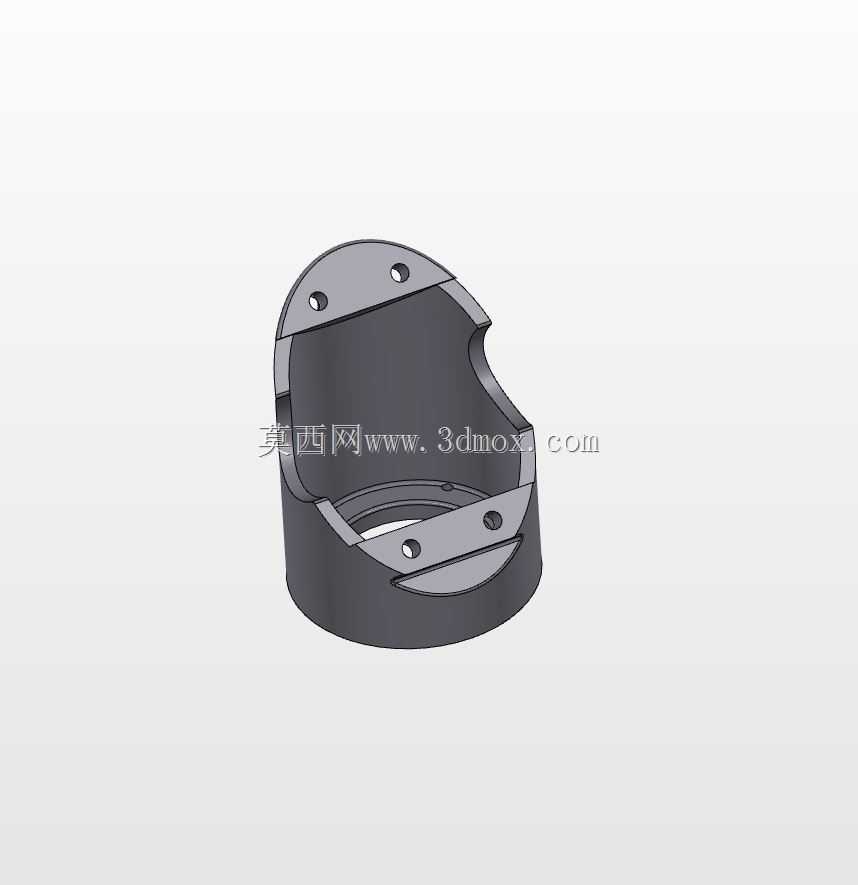

带扭曲结构的异形安装座练习零件

日常做结构设计练习时，这类带连续扭曲曲面的壳体安装座，是很适合用来打磨复杂特征建模能力的典型零件，不少刚接触三维建模的工程师，都会用类似结构来练习曲面与实体混合建模的思路。从实际应用场景来看，这类带半开放腔体、端面带安装孔位的扭曲结构件，常出现在小型设备的管线转接部位、手持设备的握持支撑结构，或是专用设备里需要避让周边运动部件的异形安装基座上，它的不规则轮廓不是为了造型美观，更多是为了在有限的安装空间里，同时满足内部走线、部件容纳、外部连接固定的多重需求。

设计这类零件时，首先要敲定的是两端安装面的位置度要求，上端面的三个沉头孔呈非对称分布，对应配合件的安装点位，下端的环形凸台是和下方基座配合的定位止口，建模时要先把两个安装基准面的相对位置、孔位坐标定死，再去做中间连接段的扭曲曲面。中间的扭曲段不是随意做的弧度，它的侧壁厚度保持均匀，既保证整体结构强度，也避免后续做注塑或机加工时出现壁厚不均导致的变形问题，侧面的弧形缺口是为了避让相邻部件的运动轨迹，防止设备运行时出现结构干涉。

从安装边界来看，零件整体为类圆柱基座延伸的异形结构，底部圆形基座的外径决定了它在安装面板上需要预留的最小开孔尺寸，上端安装孔的孔距公差要控制在合理范围，保证和配合件装配时不会出现孔位错位。做结构校核时要重点关注扭曲过渡段的应力集中位置，尤其是曲面和上下安装面衔接的圆角部位，要根据实际承受的载荷调整圆角大小，避免长期受载后出现开裂。这类零件建模时最容易出问题的地方，是扭曲曲面和安装孔特征的布尔运算，很容易出现碎面、特征失败的情况，练习时可以先做整体曲面放样，再抽壳生成均匀壁厚，最后添加安装孔、止口这些细节特征，能大幅提升建模成功率，也能保证模型后续导入工程图模块时，尺寸标注、剖面生成不会出现拓扑错误。
