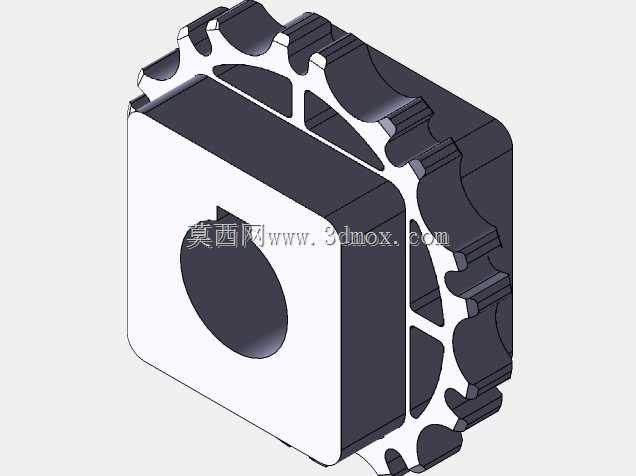

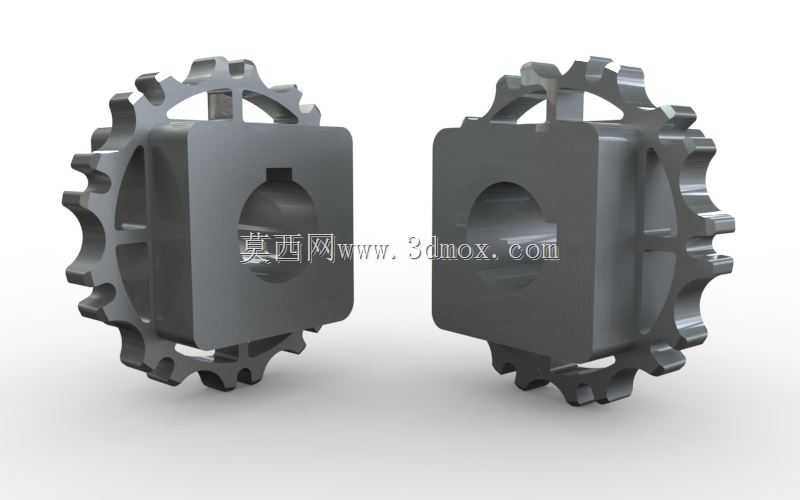

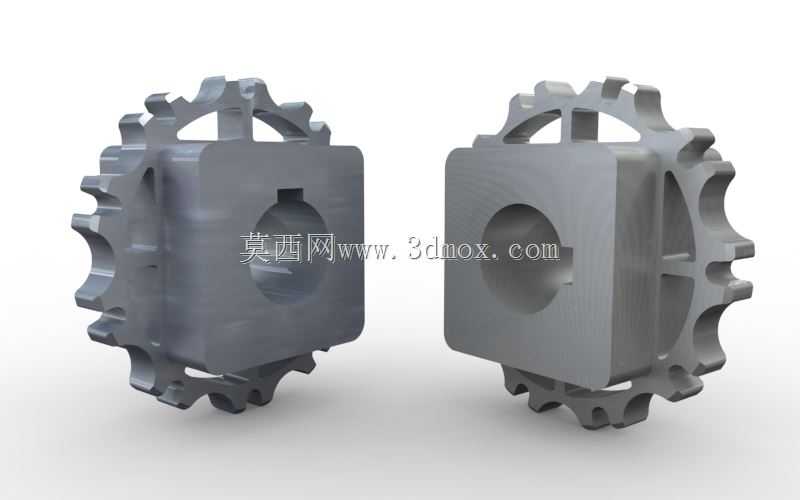

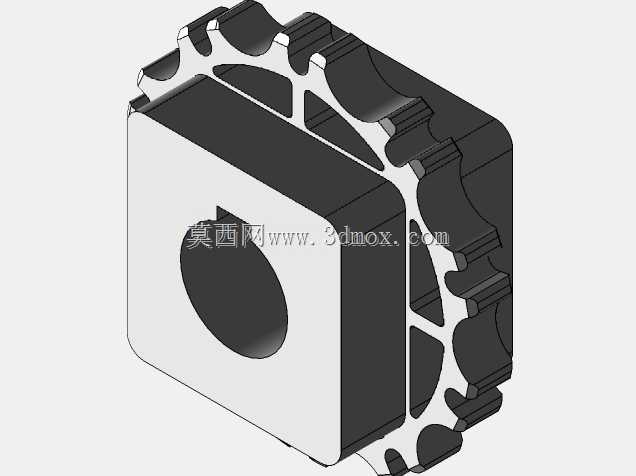

方毂安装式传动链轮机械结构设计

这类链轮主要适配带方轴安装接口的输送类设备，常见于农业收获机械、板式输送线、重型刮板输送设备的动力传递环节，区别于常规圆孔键槽连接的链轮，方毂结构无需额外加工键槽，安装时直接套入对应尺寸的方轴即可，依靠方轴与轮毂内孔的面接触传递扭矩，能承受更大的瞬时冲击载荷，避免键连接在重载工况下容易出现的键槽崩裂、滚键问题。从结构设计来看，轮齿部分采用标准短节距滚子链啮合齿形，齿廓经过修形处理，啮合时能顺畅嵌入链节间隙，不会出现卡链、跳齿问题，齿根位置做了圆弧过渡，降低应力集中系数，长期承受交变载荷时不容易出现齿根断裂失效。两侧的轮缘挡边高度经过计算，刚好能限制链条在运转过程中的横向窜动，避免高速运转时链条脱轨，同时挡边不会和链板发生摩擦，减少不必要的功率损耗。中间的方形安装毂和轮盘之间设置了多道辐射状加强筋，既减轻了零件整体重量，又能保证轮毂和轮齿部分的连接刚度，在承受大扭矩传递时不会出现轮盘变形。安装边界上，方形内孔的尺寸公差按照过渡配合设计，装配时无需额外紧固件即可实现周向固定，轴向可通过轴端挡板完成限位，适配的链条节距对应常规工业输送链规格，齿顶圆、齿根圆的尺寸严格匹配对应链号的啮合要求，安装时只需保证两轴的平行度误差在允许范围内，即可实现平稳传动。实际应用中，这类链轮常成对使用，分别布置在驱动端和张紧端，配合对应的输送链条完成物料的水平或倾斜输送，在农机的割台输送、矿山的刮板输料、工厂的重型工件输送工位都能见到这类结构，相比圆孔链轮，它的安装拆卸更便捷，维护时无需拆卸周边过多部件即可完成更换，适合工况恶劣、维护空间有限的作业场景。设计时还考虑了铸造工艺的可行性，轮毂和轮盘的壁厚均匀，没有出现壁厚突变的位置，铸造时不容易产生缩孔、砂眼等缺陷，后续机加工只需加工齿形和方孔内表面即可，加工工序少，生产效率更高。
