单缸活塞式动力输出机构三维结构

这套单活塞动力结构的设计，核心围绕小排量内燃动力的原理验证与教学演示场景展开，日常多应用于小型通用动力设备、教学实验台架以及航模、小型代步工具的动力单元开发参考。整套结构完整复现了活塞式内燃机的核心做功逻辑，从动力输入到输出的传动链路做了完整的结构还原，没有做原理性的简化省略，能直观呈现四冲程动力循环里的活塞往复、曲柄回转、气门开闭的时序匹配关系。

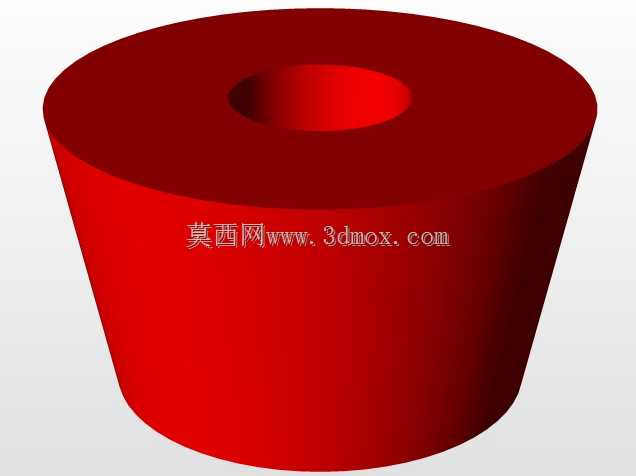

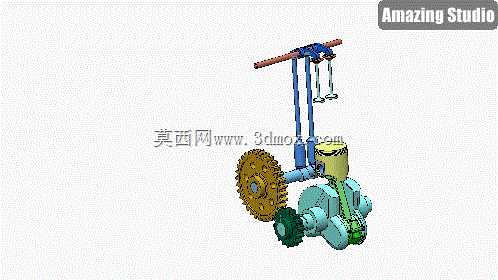

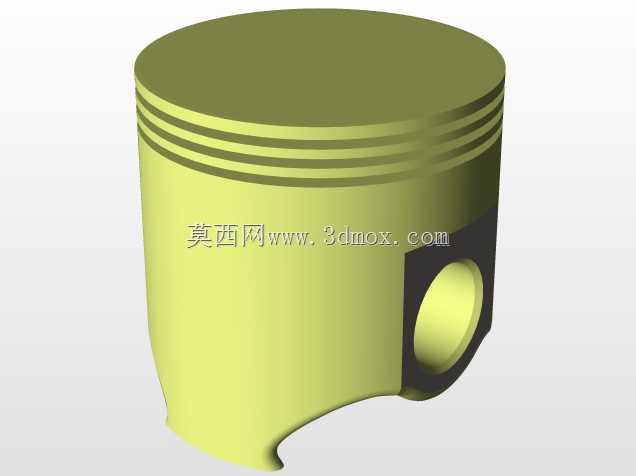

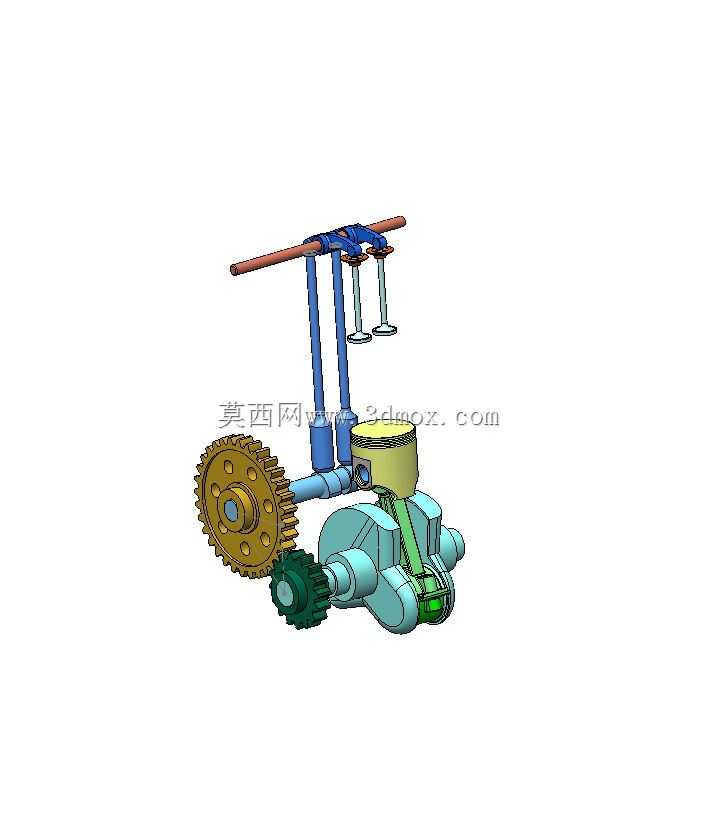

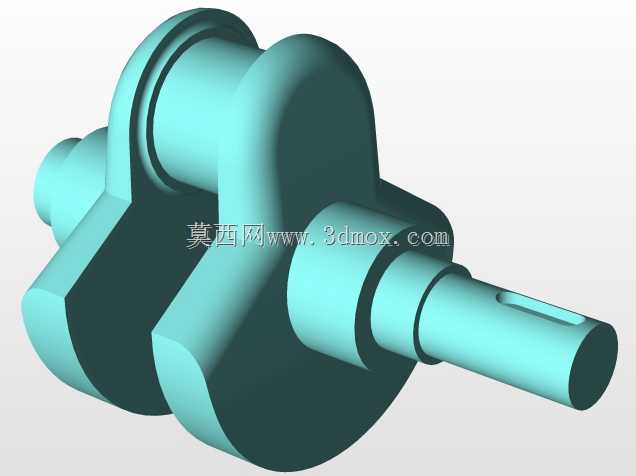

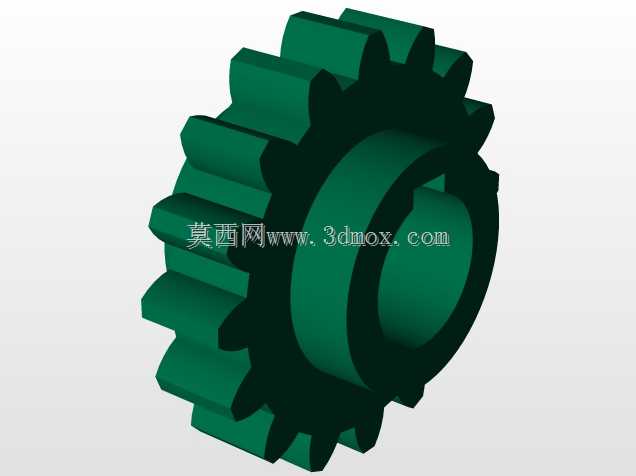

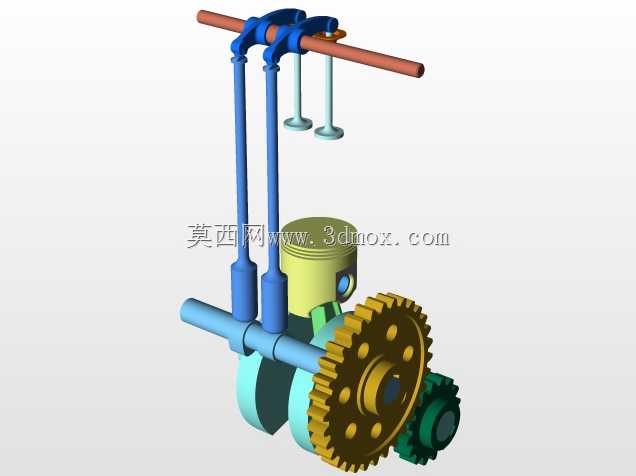

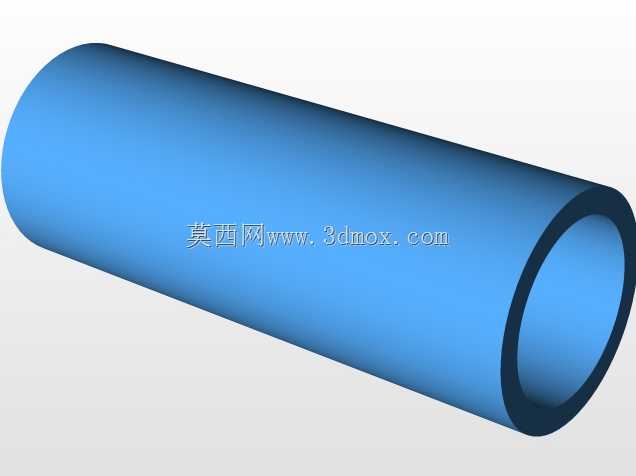

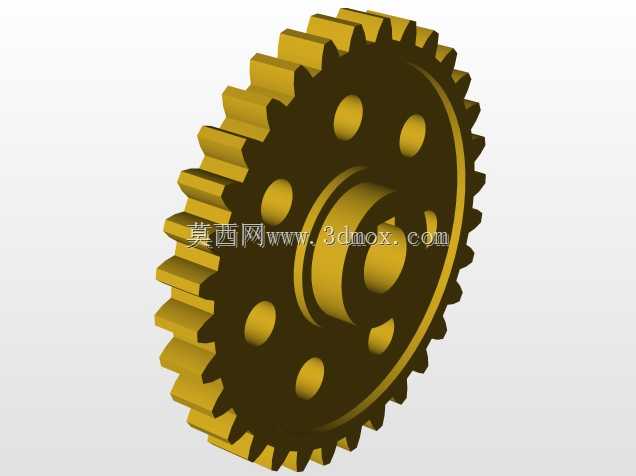

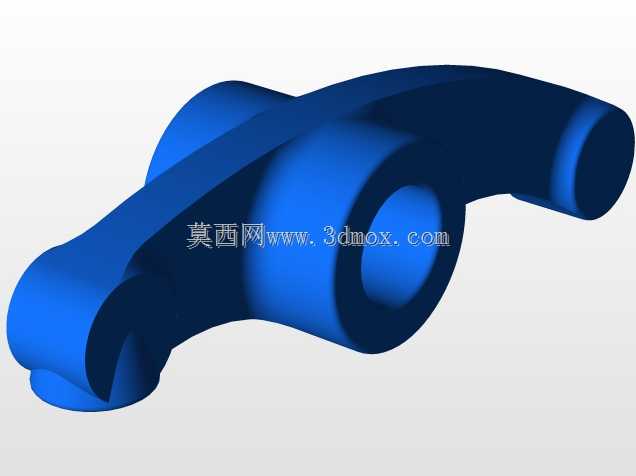

从功能特性来看，这套结构把活塞组件、连杆曲柄机构、齿轮传动组、顶置配气组件做了集成化布局，活塞在缸套内做上下往复运动时，通过连杆将直线推力传递给曲轴，转化为旋转动力输出，曲轴端的主动齿轮通过啮合传动带动配气侧的齿轮组，按照固定传动比驱动顶置的气门推杆结构，精准控制进排气门的开闭时序，和活塞的运动行程形成精准配合，完成进气、压缩、做功、排气的完整循环。外露的齿轮传动结构没有做全包覆壳体，一方面是为了原理展示时能直观观察传动啮合状态，另一方面也方便在实验场景下快速调整传动间隙、更换不同齿数的齿轮来改变配气正时，适配不同的实验验证需求。

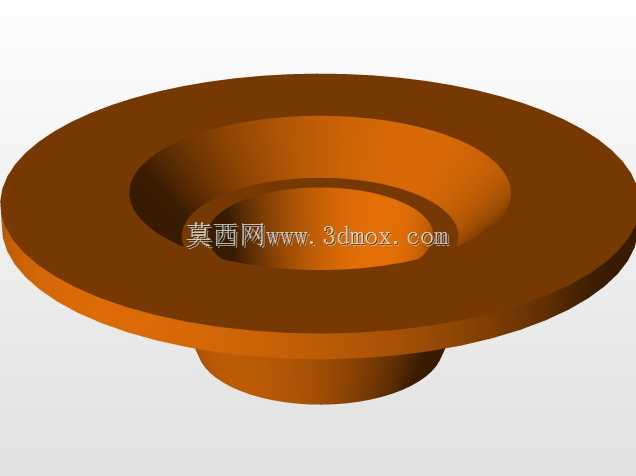

设计思路上优先保证了核心运动部件的运动干涉校验，所有运动副的行程边界都做了冗余预留，活塞在上止点、下止点位置时，和缸盖、曲轴平衡块的间隙都控制在合理的工程范围内，不会出现运动卡滞或者碰撞的问题。齿轮组的中心距按照标准模数齿轮的啮合参数设定，齿侧间隙符合通用机械传动的设计规范，既保证传动平稳，也预留了合理的润滑空间。顶置的气门导杆和推杆做了同轴度约束，避免往复运动中出现偏磨，气门弹簧的安装位预留了标准件的装配空间，可直接适配通用规格的圆柱弹簧完成装配。

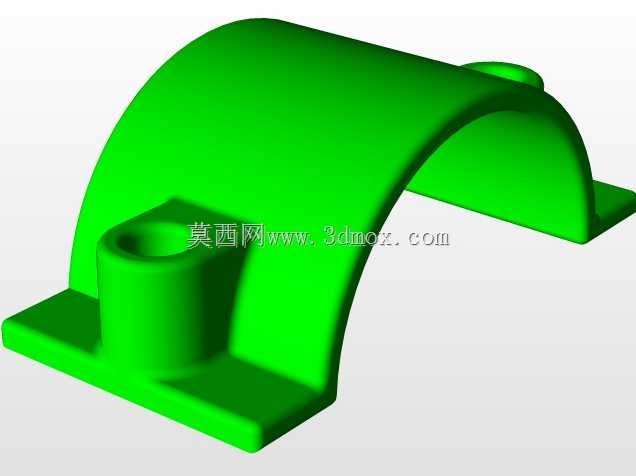

安装边界方面，整套结构的底部壳体设置了统一的安装基准面，四个安装凸台的孔位按照等间距布局，可直接固定在实验台架或者设备的安装基板上，不需要额外做转接支架。动力输出轴的轴端做了标准的轴径设计，可直接连接联轴器、带轮等传动件，向外输出旋转动力。整体结构的外形尺寸紧凑，横向宽度控制在齿轮组最大外径的1.2倍范围内，纵向高度以顶置气门的最高位置为边界，不会占用过多安装空间，适配小型设备的紧凑布局需求。各部件的拆分逻辑符合实际装配工艺，活塞销、连杆轴瓦、齿轮紧固件都预留了装配操作空间，可按照实际装配顺序完成逐件组装，也能用于装配工艺的教学演示。
