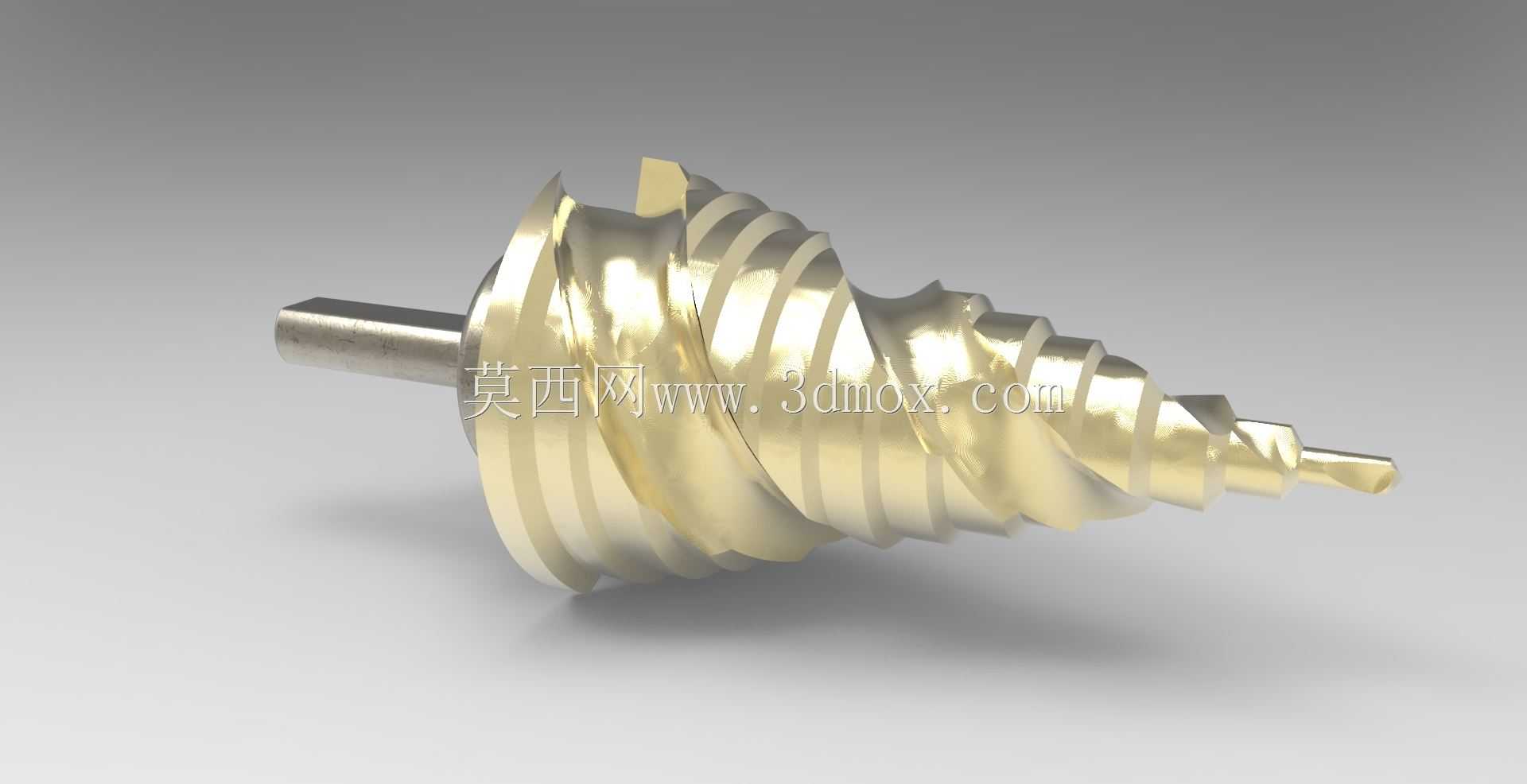

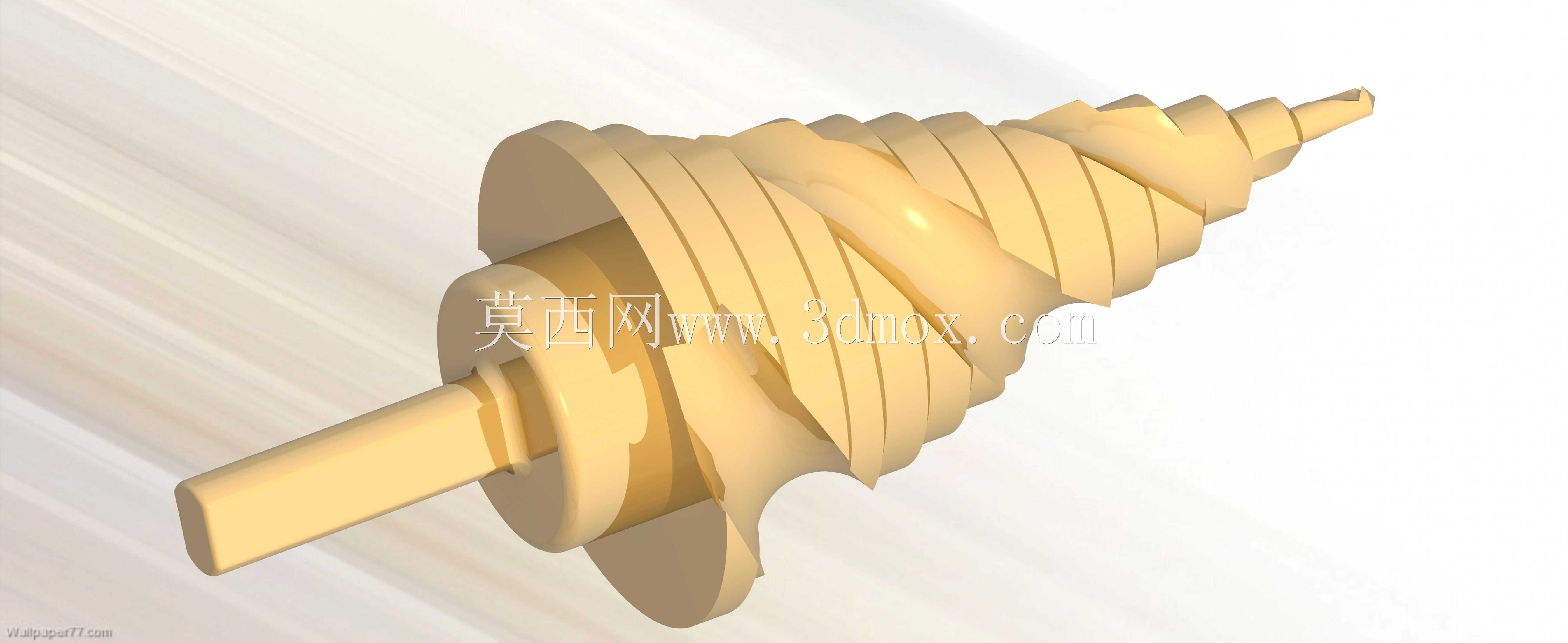

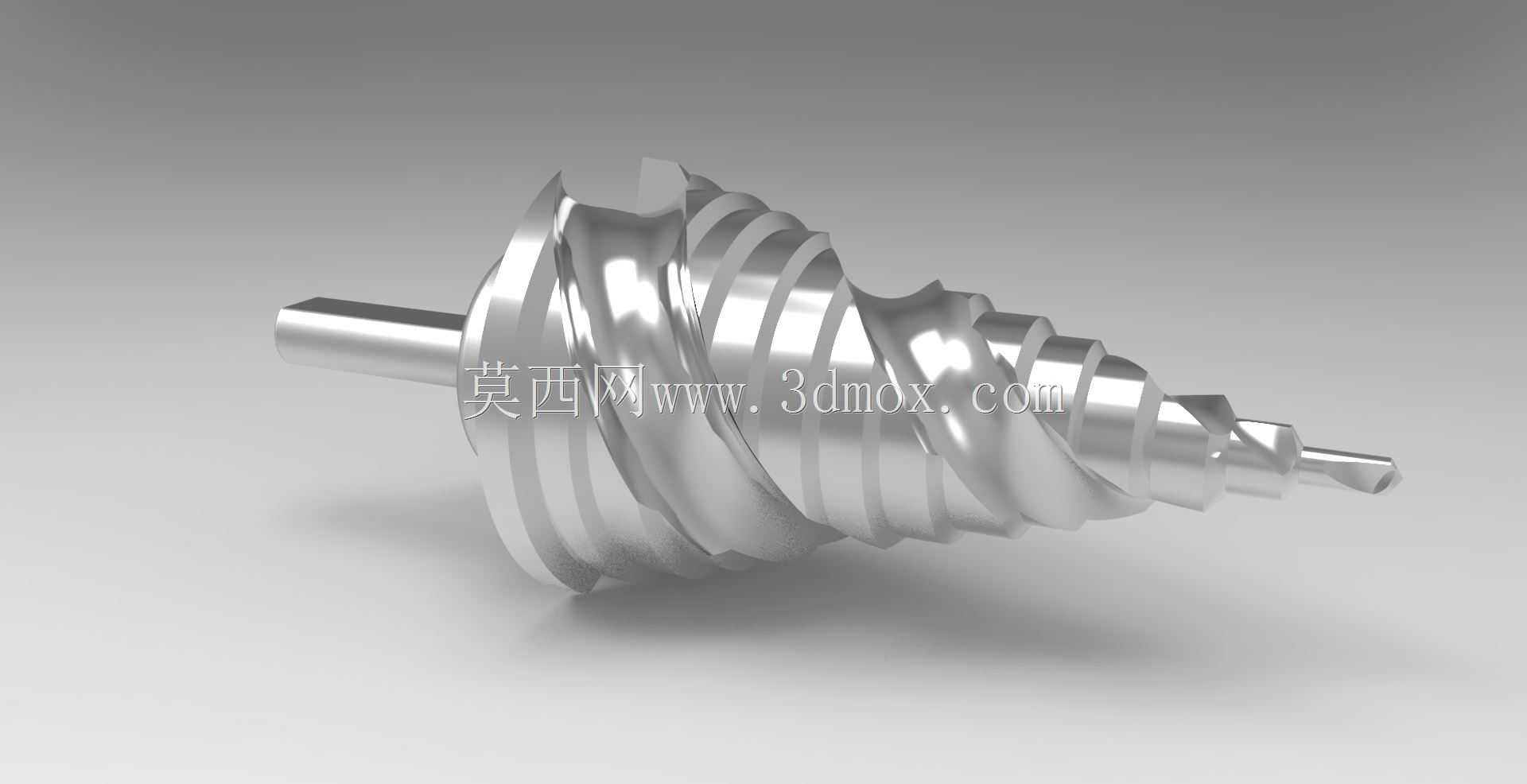

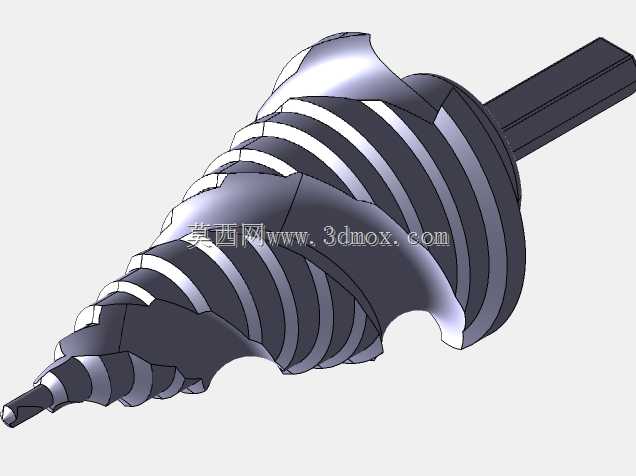

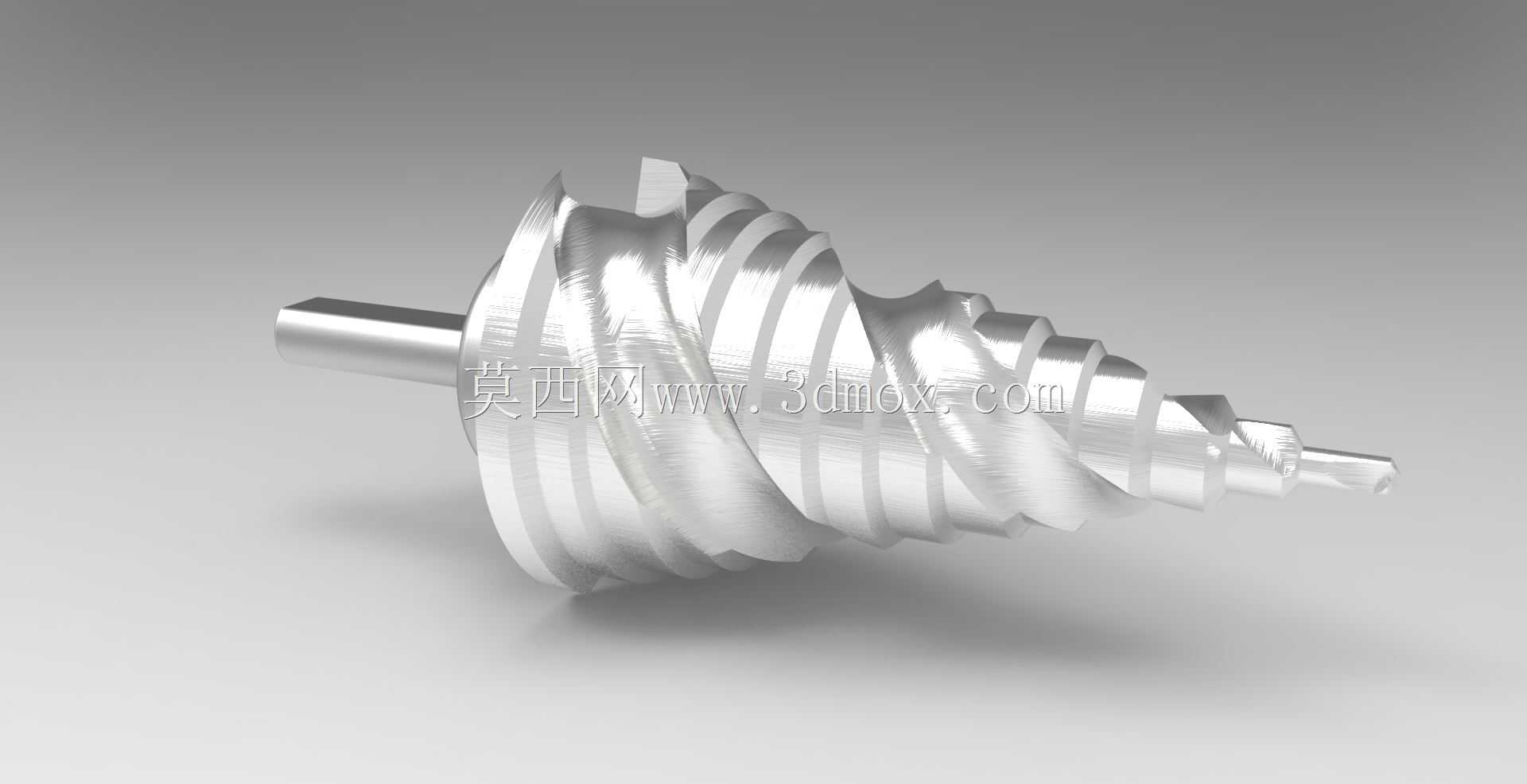

阶梯螺旋槽锥形钻头结构设计

这款锥形阶梯螺旋钻头，主要面向薄板多孔径一次成型钻孔场景，在钣金加工、机柜装配、五金件修配、家装管线布设等作业场景中应用广泛，无需频繁更换不同直径钻头，单支刀具即可完成从起始小孔径到最大锥端孔径的连续钻孔作业，能有效减少换刀辅助时间，降低多钻头携带管理成本。从结构设计来看，钻头采用连续锥度螺旋排屑槽布局，切削刃沿锥面螺旋分布，每一段阶梯对应一个固定钻孔直径，切削过程中不同直径的刃口依次参与切削，相比直槽阶梯钻，螺旋槽结构能更顺畅地导出金属切屑，避免切屑堆积在孔壁造成刮伤，也能减少切削过程中的卡滞风险，在加工厚度3mm以内的薄钢板、铝合金板、PVC板材时，排屑表现更稳定。直柄装夹段采用标准等直径圆柱结构，适配常规手电钻、台钻的三爪卡盘装夹，装夹段长度预留足够的夹持余量，能保证高速旋转时的装夹同轴度，避免钻孔过程中出现偏摆导致孔径超差。锥度部分的刃口做了连续过渡设计，没有突兀的台阶棱角，钻孔扩径过程中切削力变化平缓，能减少钻头进给时的顿挫感，降低操作人员手持作业的劳动强度，也能减少薄板钻孔时的材料变形问题。设计过程中重点考量了不同孔径切削时的线速度匹配，沿锥面从尖端到尾端直径逐步增大，切削线速度同步提升，螺旋槽的导程沿锥面做了适配调整，大直径段槽宽更大，适配大直径切削时更大的切屑排出量，避免大孔径切削时排屑不畅导致的钻头过热问题。刃口后角沿螺旋刃做了差异化设置，小直径尖端部分后角稍大，提升小直径切削时的刃口锋利度，减少钻入时的轴向顶推力，大直径段后角适当收小，提升刃口抗冲击强度，避免扩径过程中刃口崩损。整体结构没有多余的装饰性设计，所有型面都服务于切削、排屑、装夹的实际功能需求，外形轮廓的锥度比例适配常见的薄板钻孔孔径范围，最大钻孔直径覆盖日常装配作业的常用孔径规格，无需额外定制特殊规格刀具即可满足多数常规钻孔需求。
