高强度工程塑料连接固定小苞片结构件

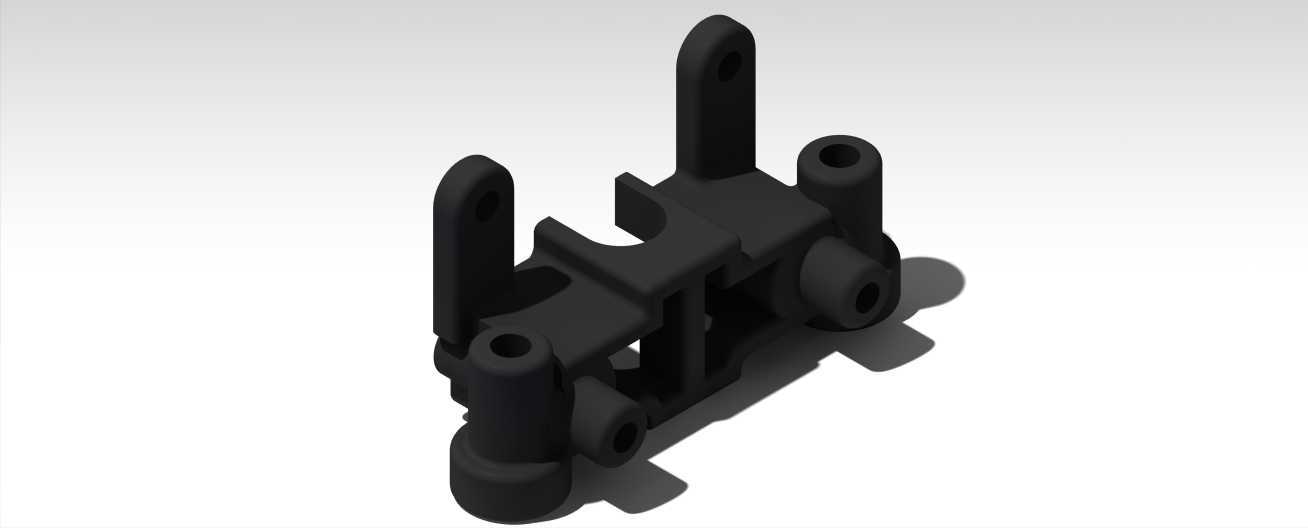

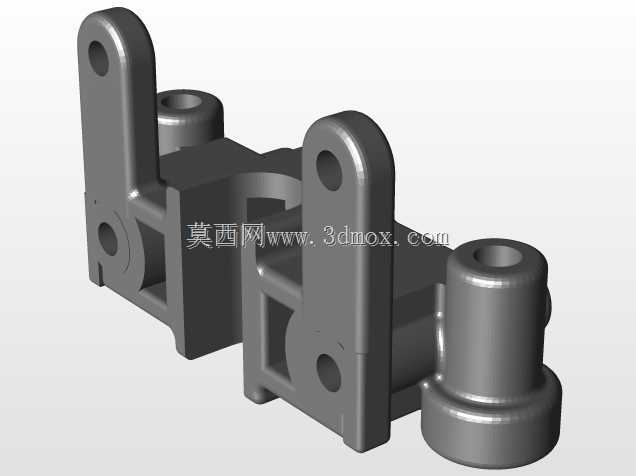

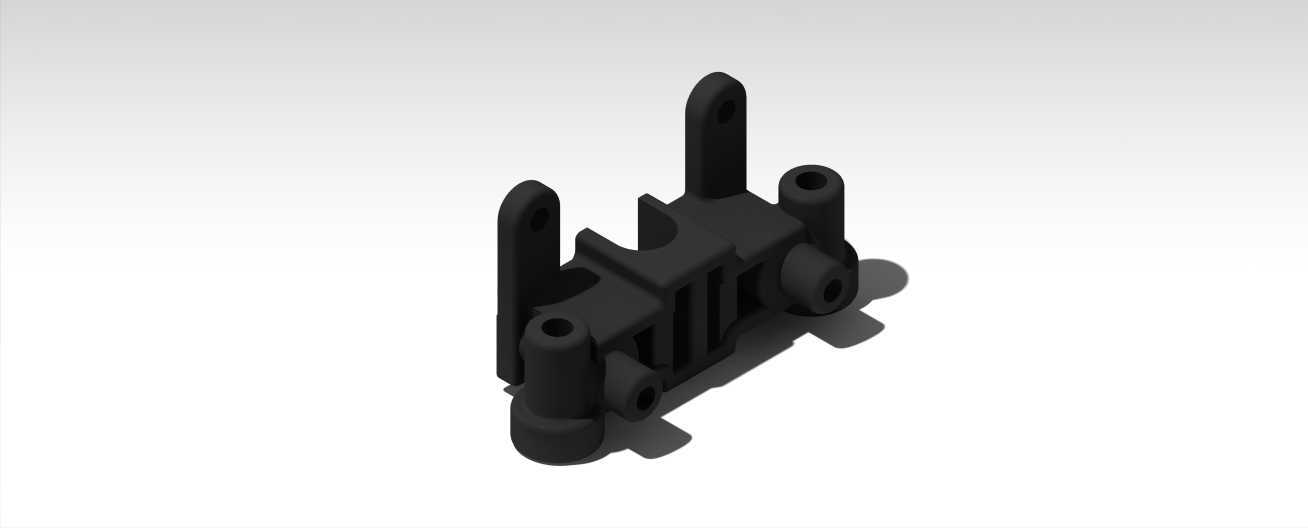

这款小苞片结构件属于机械系统里的连接承载类零件，日常多应用在需要实现多部件铰接联动、同时兼顾轻量化需求的设备场景中，比如小型自动化设备的连杆传动端、便携检测设备的支撑调节部位、特种无人机的起落架连接节点这类对零件自重有严格要求，同时需要承受一定交变载荷的位置。从结构设计来看，零件主体采用一体化成型思路，没有额外的拼接装配面，避免了装配间隙带来的传动误差，也减少了装配工序的工作量。零件上分布的多个带孔凸耳，分别对应不同的连接功能：两个向上延伸的长耳座带有同轴安装孔，用于穿装铰接销轴，实现与上方摆动部件的转动连接，孔位的同轴度公差在设计时控制在0.02mm以内，保证销轴穿装后转动顺畅无卡滞，不会出现偏磨导致的寿命缩短问题；侧面分布的短凸耳孔位，则用于连接侧向的限位拉杆或者传感元件安装支架，孔位周边做了加厚的凸台处理，避免螺栓锁紧时出现应力集中导致的塑料件开裂。零件中部的凹槽结构，是为了避让相邻部件的运动轨迹，在设计时提前做了运动包络校核，保证相邻部件在全行程摆动时不会和该零件发生干涉，凹槽的边缘做了R2的圆角过渡，既减少了成型时的应力集中，也避免了锐边划伤装配人员或者相邻部件的线缆。底部的柱状安装端，用于和下方的固定基座插接配合，柱体上的环形卡槽可以装入卡簧实现轴向定位，不需要额外的螺栓锁紧，拆装十分便捷，适合需要频繁维护更换的设备部位。材料选用的是高强度工程塑料，本身具备自润滑特性，铰接部位不需要额外加装铜套或者润滑脂，就能实现长时间的无故障转动，同时材料的密度低，整体零件重量很轻，不会给设备的运动端带来额外的负载。在安装边界上，零件的整体外轮廓尺寸紧凑，安装时只需要预留出铰接摆动的空间即可，不需要额外的大尺寸安装位，适合在空间局促的设备内部布置。设计时还考虑了成型工艺性，所有的拔模斜度控制在1.5度，没有倒扣结构，采用注塑工艺即可一次成型，量产时的成品率高，生产成本可控。零件的受力部位都做了等强度设计，在载荷较大的耳座根部做了加强筋连接，筋位的厚度均匀，避免成型时出现缩痕或者翘曲变形，保证零件的尺寸稳定性，在长期承受交变载荷的情况下也不会出现塑性变形。
