间歇传动用星形槽轮转位机构设计

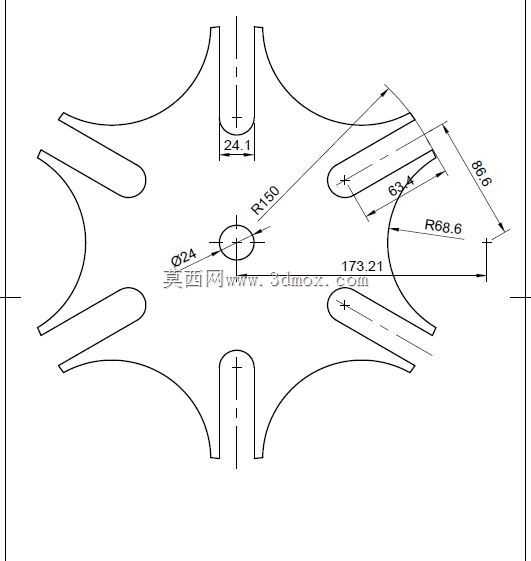

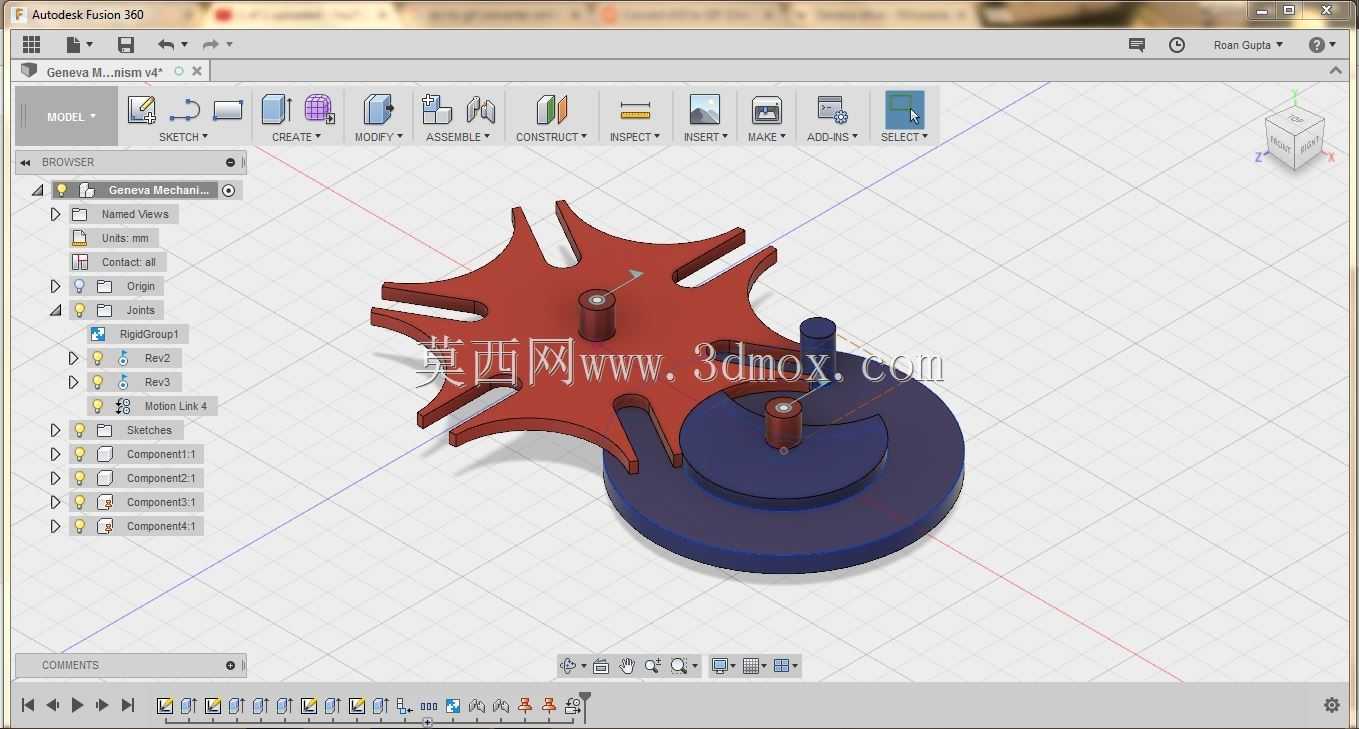

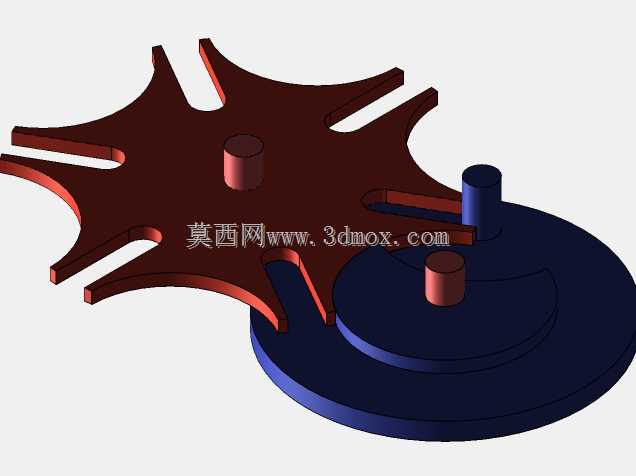

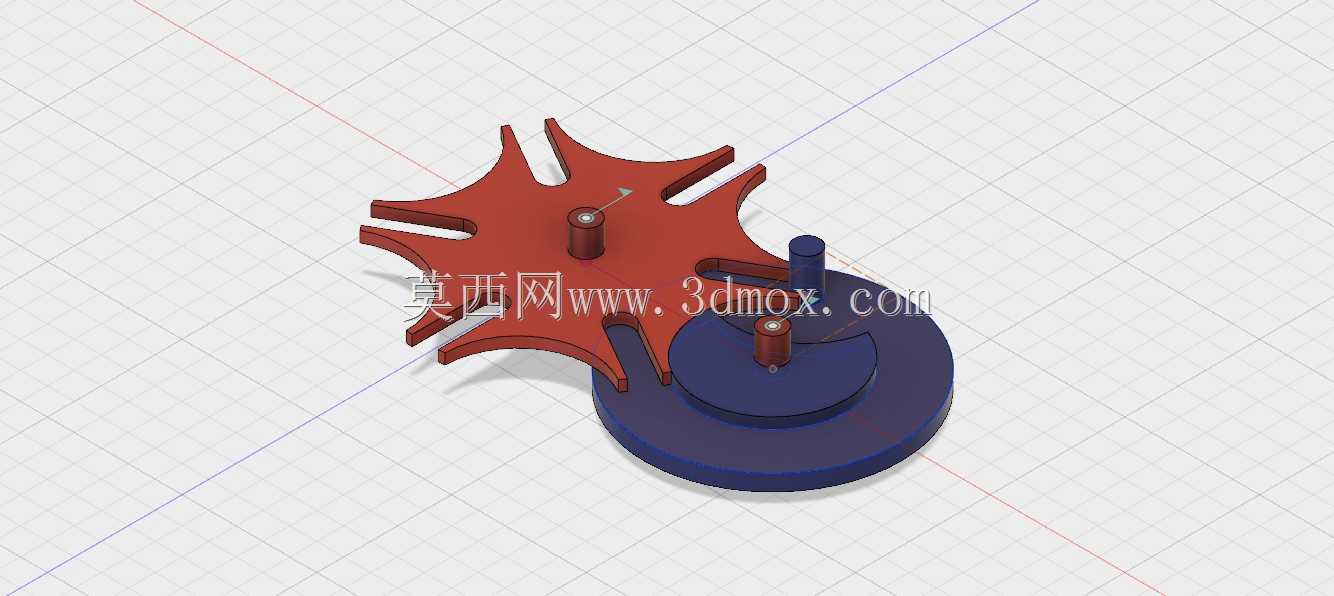

这套间歇转位机构核心为外啮合槽轮结构，是自动化生产线中实现工位间歇转位的核心执行部件，常见于多工位装配机、包装机械的分度送料单元、胶片放映机的输片机构以及轻工设备的间歇送进工位，能够将主动件的连续匀速转动转化为从动槽轮的周期性间歇转动，满足工位切换时的精准停位、加工过程中的静止锁止需求。从结构布局来看，主动拨盘为同轴双层圆盘结构，下层大直径圆盘承担锁止弧的配合功能，上层小直径凸台用于安装圆柱拨销，拨销的伸出长度需完全匹配槽轮的径向槽深度，确保拨销进入和退出径向槽时无卡滞、无冲击；从动槽轮为六槽星形结构，径向槽的开口角度、槽宽公差直接决定转位过程的传动平稳性，相邻径向槽之间的外圆弧面与主动拨盘的锁止凹弧面精密配合，当拨销脱离径向槽的非转位阶段，锁止弧面完全贴合，限制槽轮的自由转动，保证工位停位时的位置精度，避免负载扰动导致的工位偏移。设计过程中首先需要根据工位数量确定槽轮的槽数，本次采用的六槽结构对应每次转位60度的分度角，适配六工位的自动化加工需求，拨盘的回转中心与槽轮回转中心的中心距是核心安装边界参数，直接决定整个机构的安装占地尺寸，设计时需结合设备内部的安装空间预留足够的安全间隙，避免拨盘转动时与周边的机架、送料轨道发生运动干涉。拨销与径向槽的配合间隙需控制在合理范围，间隙过小会导致传动卡涩，加工装配难度提升，间隙过大则会在转位启停阶段产生明显的冲击振动，长期运行会加速拨销与槽壁的磨损，降低机构的使用寿命。锁止弧的配合精度是保证停位精度的关键，锁止弧的半径需与槽轮的外圆弧半径完全匹配，弧面的贴合长度需覆盖整个非转位角度区间，避免停位阶段槽轮出现窜动。在实际应用场景中，这类槽轮机构的转速不宜过高，因为转位过程中槽轮的角加速度存在突变，高速运行时会产生较大的动载荷，因此通常搭配减速电机使用，将主动拨盘的转速控制在每分钟几十转的区间，适配中低速的间歇分度需求。外形尺寸方面，槽轮的最大外圆直径决定了机构的径向安装尺寸，拨盘与槽轮的轴向叠合厚度决定了轴向安装空间，设计时需在满足传动强度的前提下尽可能压缩轴向尺寸，适配紧凑型设备的内部安装需求。建模过程中需重点验证拨销进入径向槽的瞬时位置，确保拨销的运动轨迹与径向槽的中心线完全相切，避免传动过程中出现刚性冲击，同时需模拟整个转位周期的运动轨迹，排查拨盘、槽轮与周边安装结构的干涉风险，锁止弧的起始与终止位置需与拨销的进出槽位置精准对应，保证锁止状态的衔接无空程。这类机构相比棘轮间歇传动，传动平稳性更好，停位精度更高，结构简单易维护，不需要额外的锁止定位装置，依靠自身的弧面配合即可实现停位锁止，在中低速、固定分度角的间歇传动场景中应用十分广泛，设计时还需考虑拨销的磨损补偿结构，通常将拨销设计为可更换的圆柱销结构，长期运行磨损后可快速更换，无需整体更换拨盘，降低设备的维护成本。槽轮的径向槽工作面需做表面硬化处理，提升耐磨性能，因为拨销与槽壁的接触为周期性的滑动摩擦，长期运行易出现磨损间隙，影响分度精度。安装时需保证拨盘与槽轮的回转轴线平行，端面跳动控制在公差范围内，避免运转过程中出现偏载导致的卡滞或异常磨损。
