高精度人字齿轮传动结构三维建模

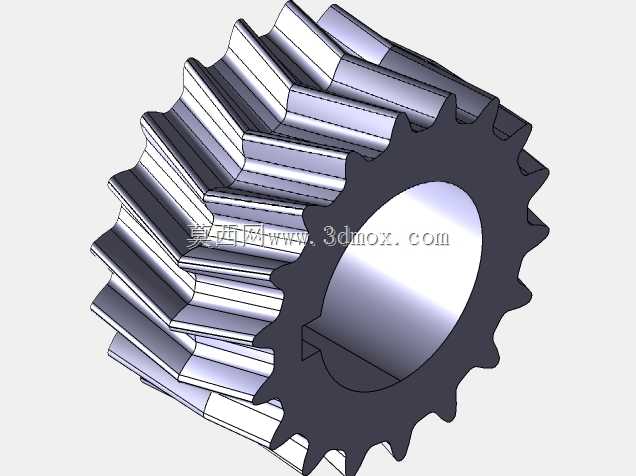

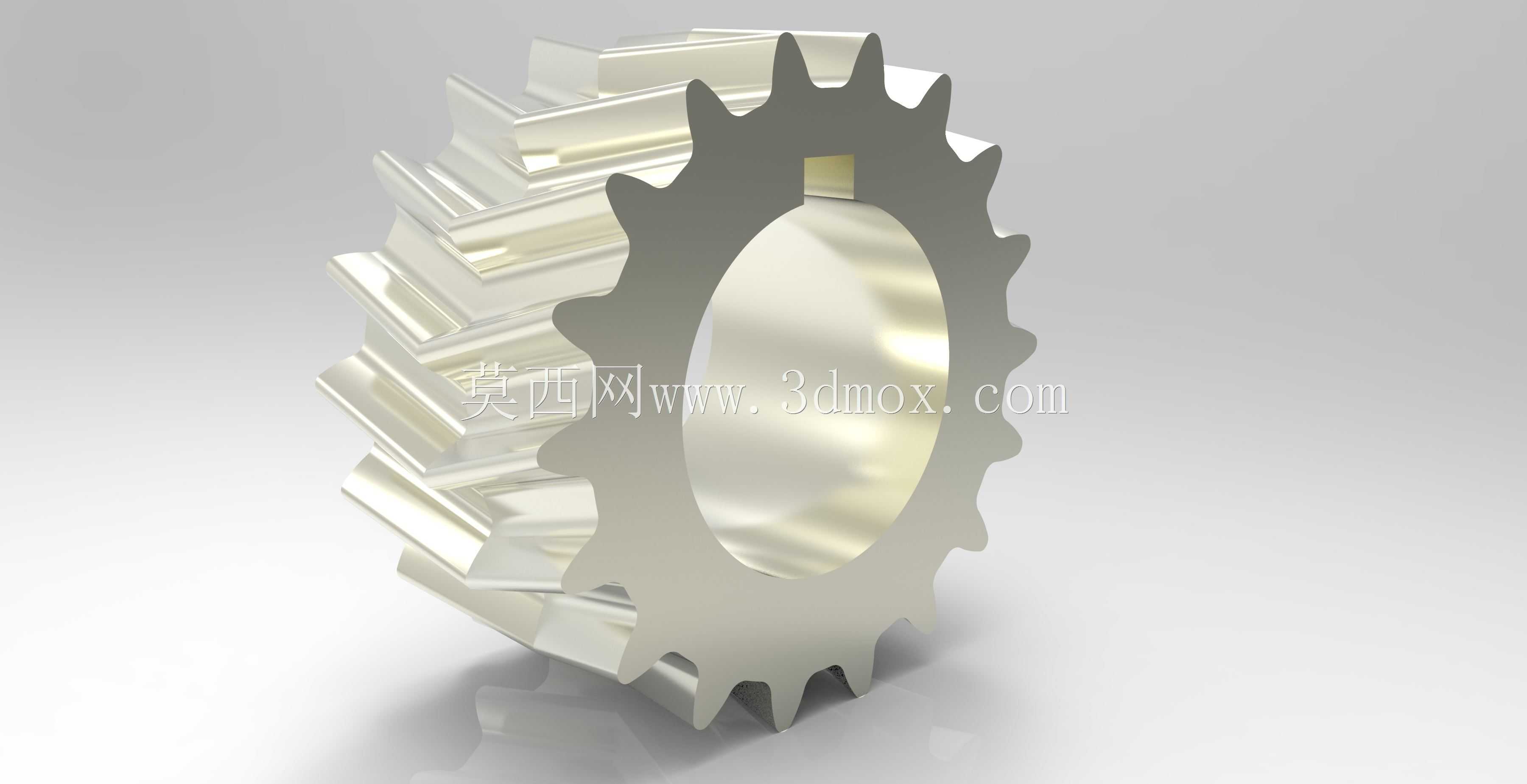

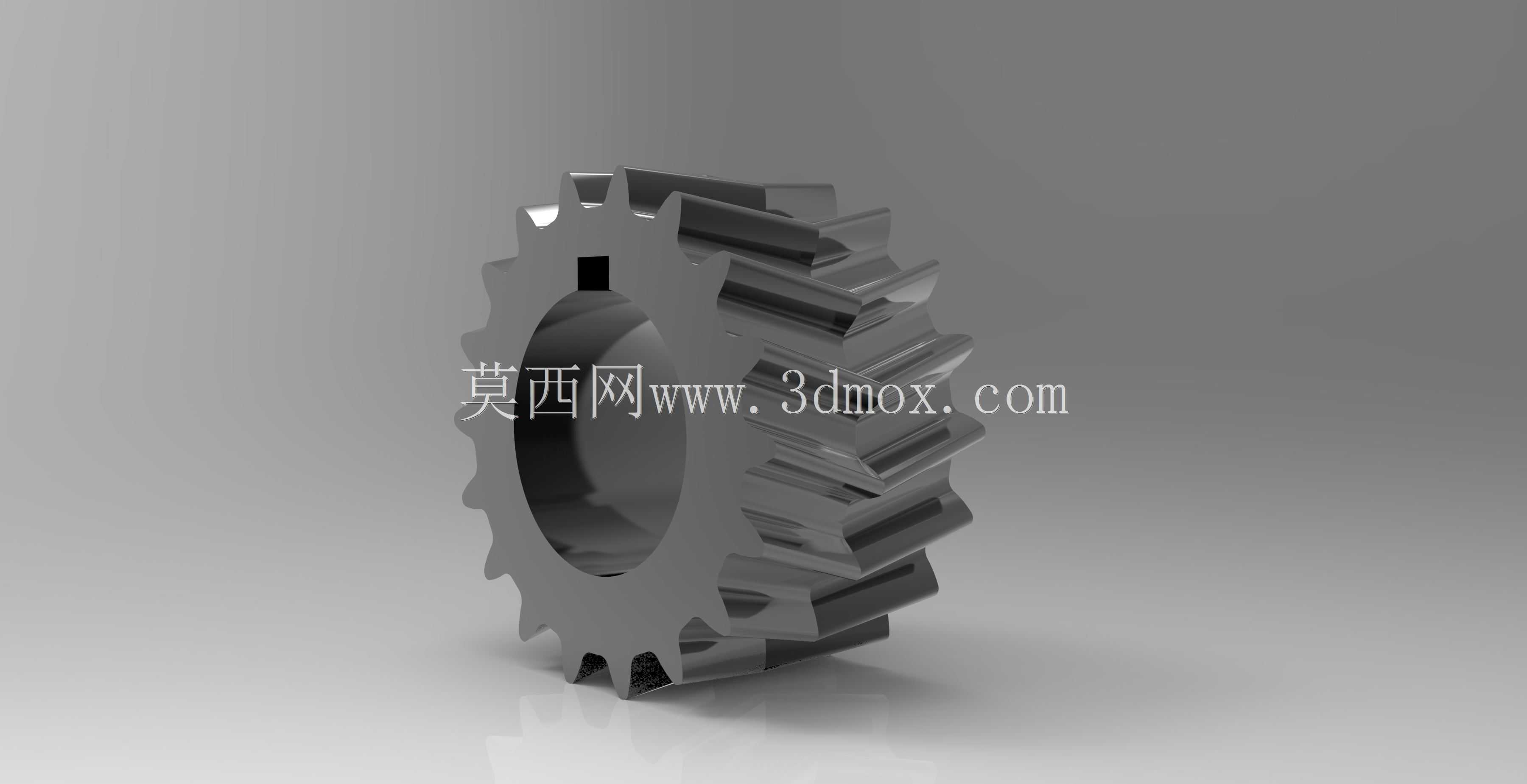

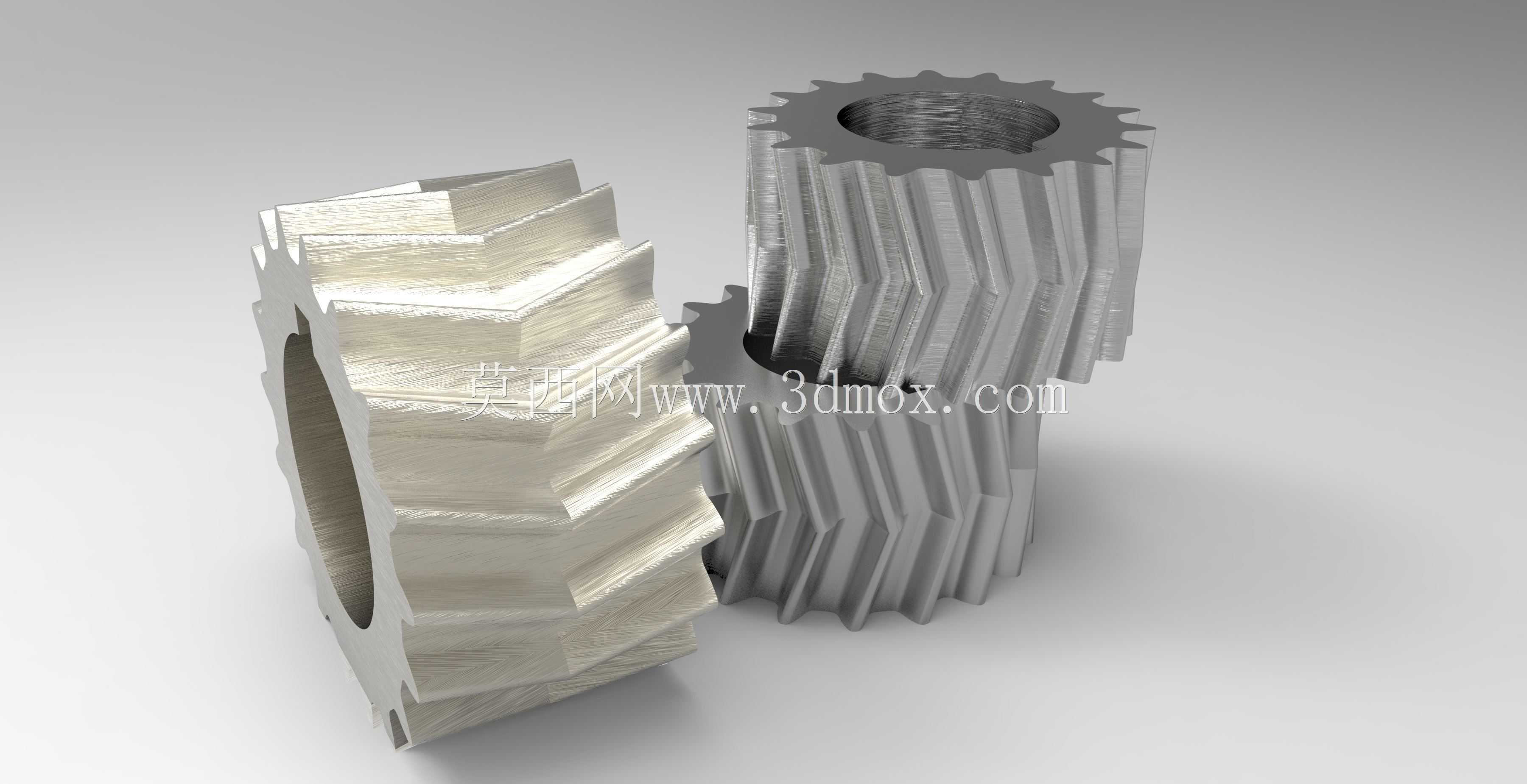

在重载传动系统的设计选型中，人字齿轮的应用场景覆盖了矿山提升设备、大型轧钢机组、船舶主推进传动、重型减速器等对传动平稳性、承载能力有极高要求的工况领域，这类传动件的核心作用是在传递大扭矩的同时，抵消单斜齿轮啮合过程中产生的轴向分力，避免传动系统额外设置复杂的止推承载结构，降低整机的轴向尺寸与制造成本。从实际功能特性来看，该人字齿轮采用两组旋向相反的斜齿沿齿宽方向对称排布的结构，啮合过程中轮齿是逐步进入与退出啮合状态，相比直齿轮传动，冲击、振动与噪声都有明显降低，同时齿面接触线为斜线，重合度更大，单齿承受的载荷更低，能够适配长期连续重载的运行工况。在设计思路层面，建模过程中首先需要确定齿轮的基本参数匹配，包括模数、齿数、压力角、螺旋角、齿宽等核心参数，其中螺旋角的选取需要兼顾轴向力抵消效果与轮齿弯曲强度，通常控制在合理区间避免齿向载荷分布不均；齿向方向的对中精度是建模的核心要点，两组反向斜齿的衔接位置需要平滑过渡，避免出现加工应力集中的尖角，同时要保证啮合时两侧斜齿的受力均匀，避免出现偏载导致的齿面早期点蚀、断齿等失效问题。从安装边界与尺寸配合来看，该齿轮的内孔为通孔安装结构，建模时预留了标准的键槽安装位，可与对应直径的传动轴通过平键实现周向固定，传递额定扭矩；齿顶圆、齿根圆的尺寸严格按照啮合中心距要求设计，与配对齿轮啮合时保证合理的齿侧间隙，既避免间隙过大导致的传动回差，也防止间隙过小出现运转卡滞、齿面润滑不良的问题；齿轮的端面加工有定位止口，可与轴肩、锁紧挡圈配合实现轴向定位，保证安装后齿宽方向的啮合位置准确，不会出现轴向窜动影响啮合精度。在实际工程应用中，这类人字齿轮的润滑通常采用油浴或者强制喷油润滑，建模时也预留了足够的齿顶与箱体壁的间隙，保证润滑油能够顺利进入啮合区域形成油膜，降低齿面磨损。不同于普通斜齿轮需要配套高承载力的止推轴承，人字齿轮的轴向力自平衡特性，能够大幅降低轴承选型的成本与安装空间，尤其适合轴向安装尺寸受限的大型传动设备，在建模过程中也充分考虑了加工工艺性，齿面的过渡圆角、退刀槽的尺寸都符合常规滚齿、插齿加工的工艺要求，不会出现无法加工的结构死角，能够直接对接后续的工艺编制与生产加工环节。
