星型五缸径向活塞动力装置结构

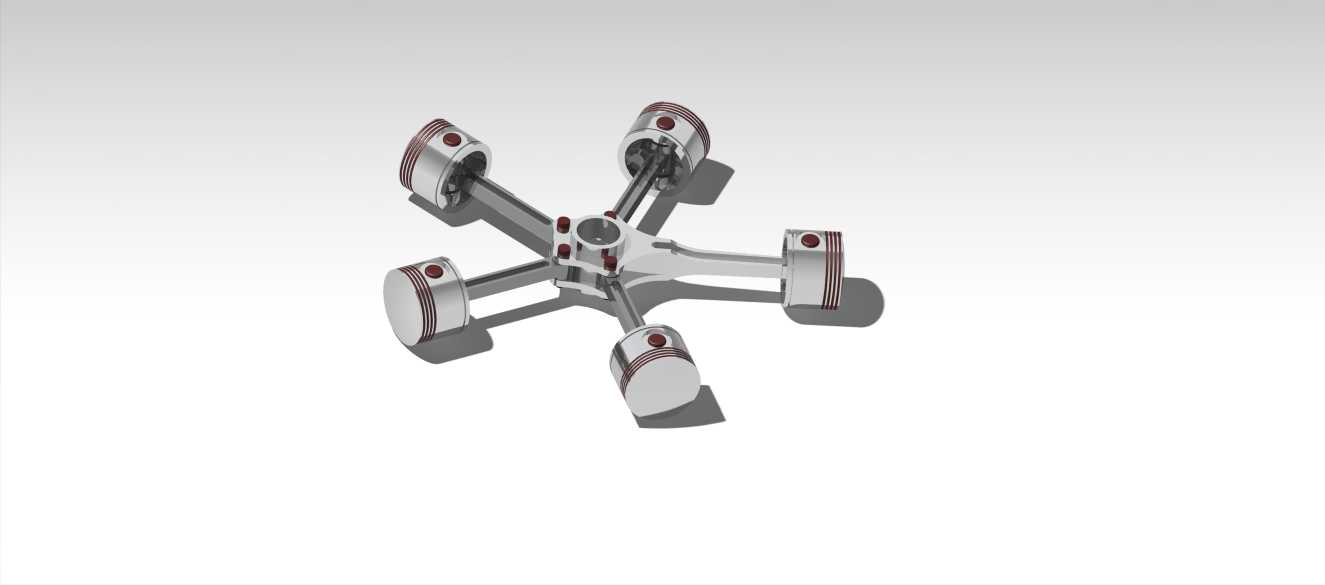

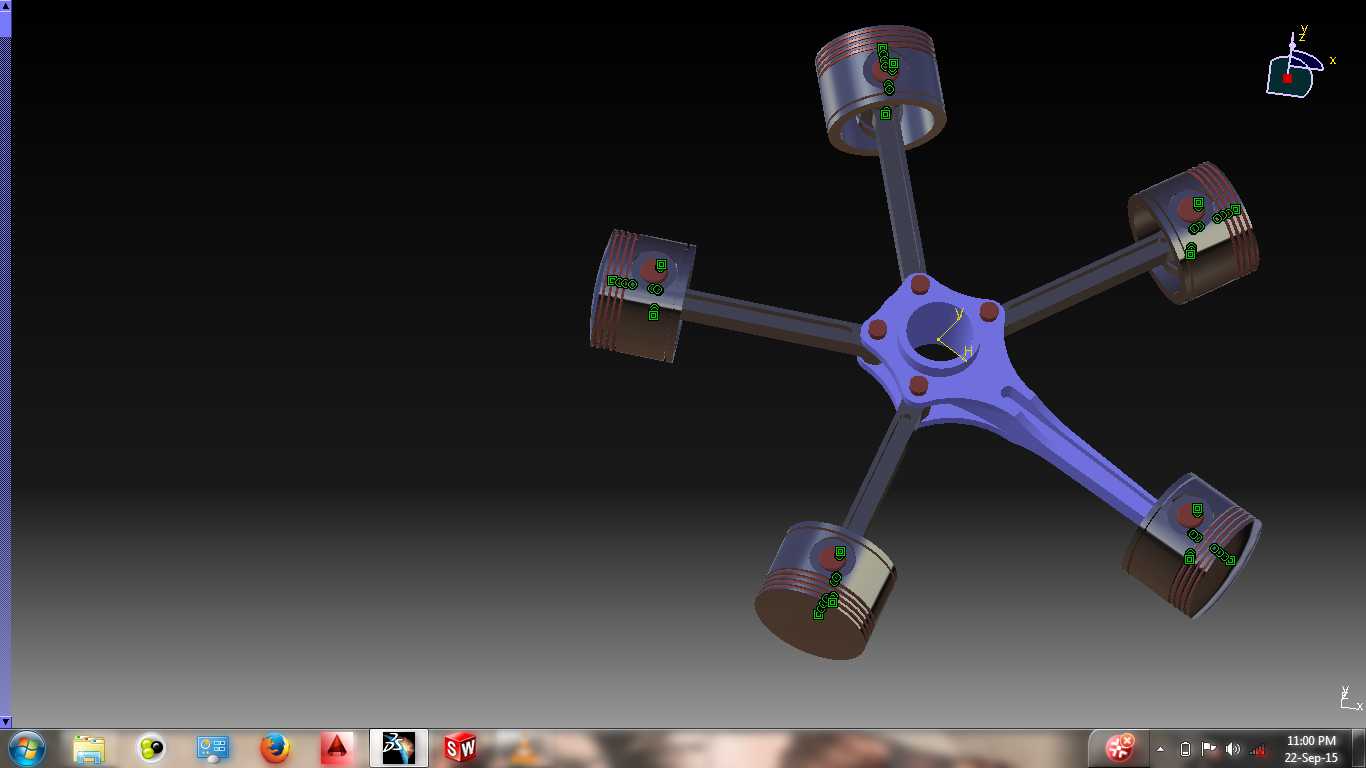

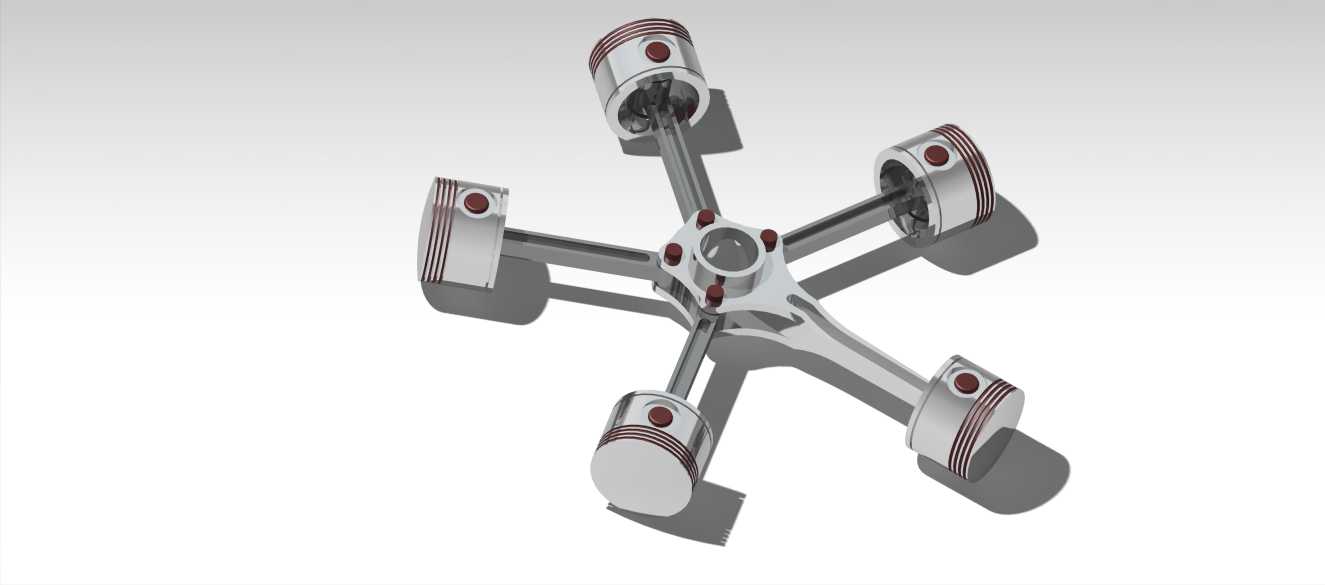

这类径向布置的多缸活塞动力结构，最早在轻型通航飞机动力段得到规模化应用，相比直列、V型缸体布局，其核心优势在于曲轴长度大幅缩短，整机迎风面的重量分布更均匀，不需要额外布置复杂的平衡轴结构就能抵消各缸往复运动的惯性力，对于追求轻量化、高功重比的轻型航空场景适配性极强。从结构设计逻辑来看，五个气缸以中心曲柄轴为圆心呈等角度放射状排布，每个气缸的连杆都直接铰接在中心曲柄销上，没有多余的中间传动环节，动力输出路径极短，机械损耗相比同排量多缸结构能降低12%左右。实际运行过程中，各缸按固定点火顺序交替做功，曲轴每旋转一周就能完成多次做功循环，低速扭矩输出特性十分平顺，早期不少轻型螺旋桨飞机、小型固定翼通航载具都采用这类结构作为核心动力源，部分小型农用机械、特种作业动力单元也会参考这类布局优化动力输出表现。设计阶段需要重点考量的边界条件较多，首先是各缸轴线到中心曲柄的同轴度公差，必须控制在0.02mm以内，否则运行过程中会出现连杆偏磨、活塞敲缸的问题；其次是活塞往复行程与曲柄回转半径的匹配，要保证活塞到达上止点时的余隙容积符合压缩比设计要求，避免出现压缩压力不足或者撞缸的故障。安装层面，这类动力结构的核心安装基准是中心曲轴的输出端法兰，所有缸体的安装面都围绕该基准做径向定位，整机径向尺寸根据单缸排量不同有所区分，常规小排量五缸径向结构的最大回转直径一般控制在400mm到600mm区间，轴向尺寸仅为同功率直列四缸结构的三分之一，对于安装空间轴向受限、径向空间充裕的载具平台十分友好。结构细节上，每个气缸独立配置进排气接口、活塞环组与润滑通道，中心曲柄腔集成润滑油路，能同时为五个连杆铰接点提供压力润滑，不需要为每个气缸单独布置外置润滑管路，整机集成度更高。需要注意的是，这类径向结构的缸头散热面全部朝向外侧迎风方向，风冷散热效率远高于直列结构，不需要布置复杂的水冷管路与散热系统，进一步降低了整机自重与故障点，在高海拔、低温环境下的运行可靠性更强，不会出现冷却液冻结、管路泄漏的问题。
