径向连接式工业压力表三维数模

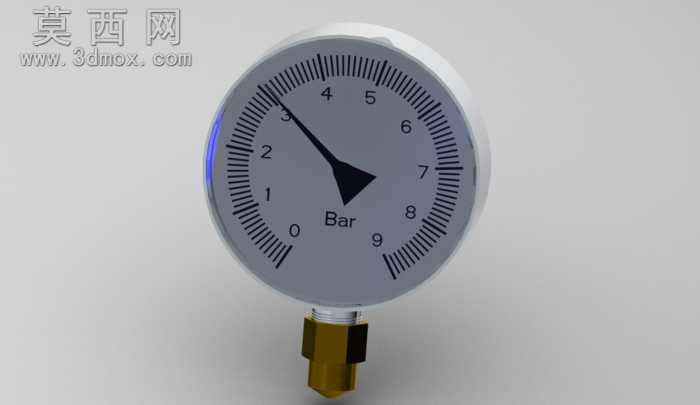

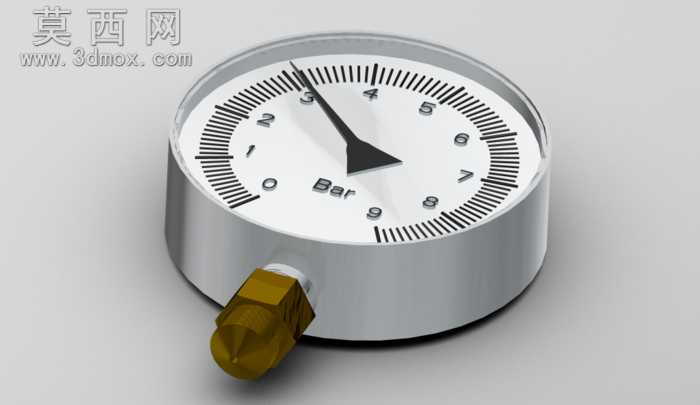

本模型为径向安装式机械式压力表的完整三维数模，建模过程严格遵循工业压力表的通用设计规范，还原了产品的真实结构比例与外观细节。建模阶段首先通过旋转特征构建压力表的圆柱形金属表壳，表壳边缘做了细微的圆角过渡处理，还原真实冲压金属壳体的工艺特征，表壳前端的透明表蒙采用独立实体建模，预留了与表壳的装配贴合间隙，还原玻璃表蒙的嵌装结构。表盘部分采用草图阵列方式完成刻度线的排布，严格按照Bar压力单位的刻度规范，区分长刻度线与短刻度线的长度、粗细差异，同步完成刻度数字的排布与定位，表盘中心预留指针转轴的安装孔位，指针采用三角形轮廓的拉伸特征制作，还原工业压力表指针的厚重视觉特征。表体下方的径向压力连接接头采用黄铜材质特征建模，接头部分还原了外螺纹结构与六角拧动面的细节，接头与表壳的连接位置做了过渡倒角处理，还原真实产品的焊接装配结构。材质渲染阶段，表壳赋予磨砂金属材质，模拟不锈钢冲压壳体的哑光金属质感，表蒙赋予高透明玻璃材质，添加轻微的反射与折射效果提升真实感，接头部分赋予黄铜金属材质，调整材质粗糙度还原铜制接头的半光泽金属质感，表盘采用白色哑光塑料材质，刻度与指针采用纯黑色哑光材质，强化刻度的可读性。模型整体结构完整，各部件之间的装配关系清晰，可直接用于虚拟实验室搭建、工业场景可视化展示、设备装配模拟等场景，也可作为压力表结构教学的演示模型使用，模型还原了机械式压力表的核心结构特征，能够直观展示这类压力测量仪表的外观形态与结构组成，可根据使用需求调整材质参数与渲染角度，适配不同的展示场景需求。
