minimoto BZM引擎用三蹄离心式离合器

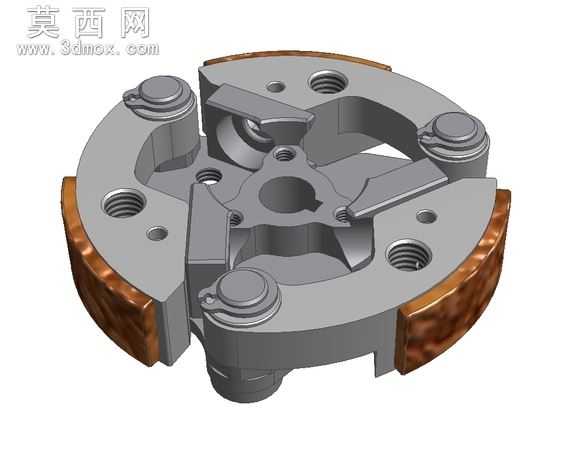

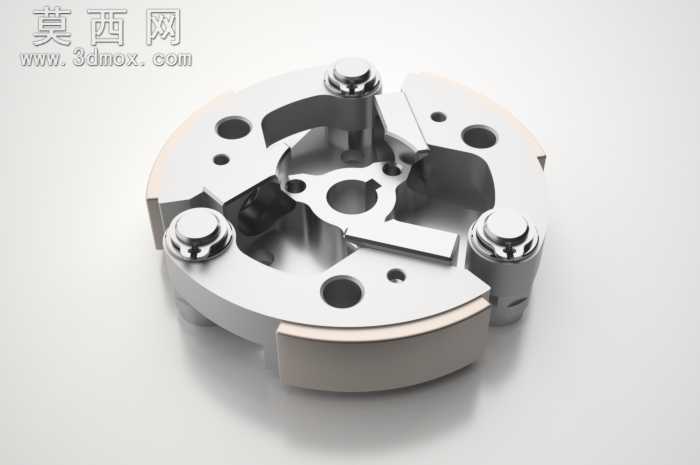

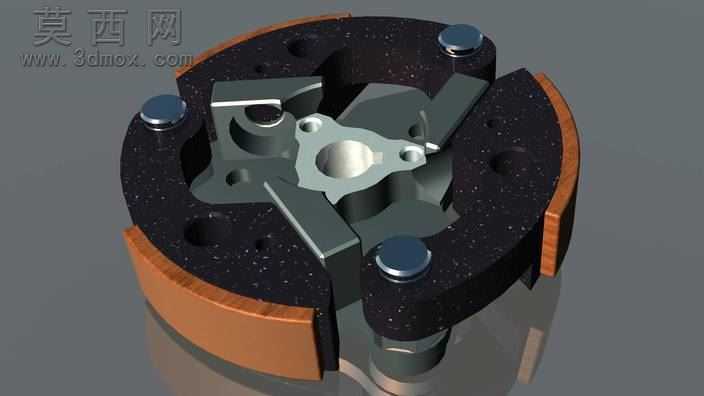

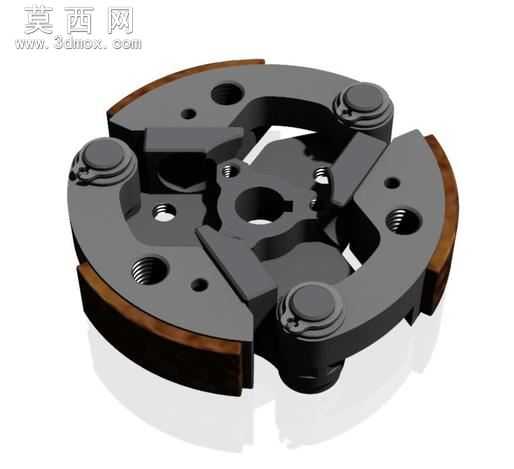

本模型为适配minimoto BZM引擎的三蹄块离心式离合器，采用三维参数化建模完成整体结构设计，完整还原了该类离合器的核心传动与离合功能结构。建模过程中首先完成中心花键轮毂的基准特征搭建，精准绘制内花键的齿形轮廓与键槽尺寸，保证其与引擎输出轴的装配匹配度，作为整个离合器的安装定位基准。随后围绕轮毂完成三组离心甩块的结构建模，每个甩块都设计了对应的铰接安装位与复位弹簧容纳槽，铰接轴孔与轮毂上的安装柱采用同轴约束，保证甩块可绕铰接点顺畅摆动，同时预留了弹簧的安装限位结构，确保复位弹簧可稳定提供甩块的回位拉力。模型外圈的摩擦蹄块部分单独做了材质区分设计，摩擦接触面采用铜基摩擦材质的外观渲染，还原实际产品中摩擦片的耐磨材质特性，金属基体部分采用铸铁质感的哑光金属材质，清晰区分不同功能部件的材质差异。在结构细节上，模型还原了离合器本体上的多个螺纹安装孔、定位销孔与减重镂空结构，既保证了整体结构的轻量化设计，也完整呈现了实际产品的装配连接特征。设计过程中充分考虑了离心式离合器的工作原理：当引擎转速升高时，三组甩块在离心力作用下克服弹簧拉力向外张开，外侧摩擦面与离合器外鼓内壁贴合，通过摩擦力传递引擎扭矩；当转速降低时，弹簧拉力带动甩块回位，切断动力传递，实现自动离合的功能。模型的各部件装配关系清晰，铰接、限位、贴合等配合关系均按照实际装配逻辑设置约束，可直观展示该离合器的动作原理与结构组成，摩擦面的弧度、甩块的重心位置、弹簧的安装角度都经过结构合理性校验，符合小型迷你摩托引擎离合器的实际设计参数，可用于传动结构原理演示、小型动力设备的离合器选型参考以及相关机械结构的教学演示使用。
