牛顿摆波效应演示教具结构设计

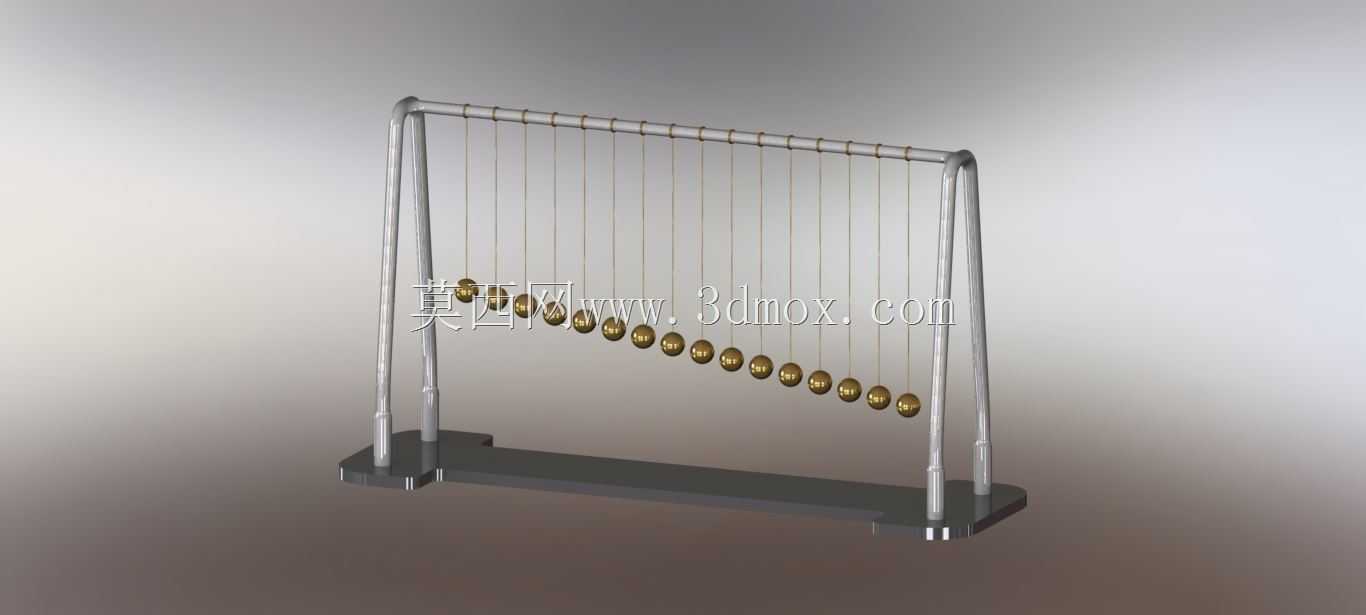

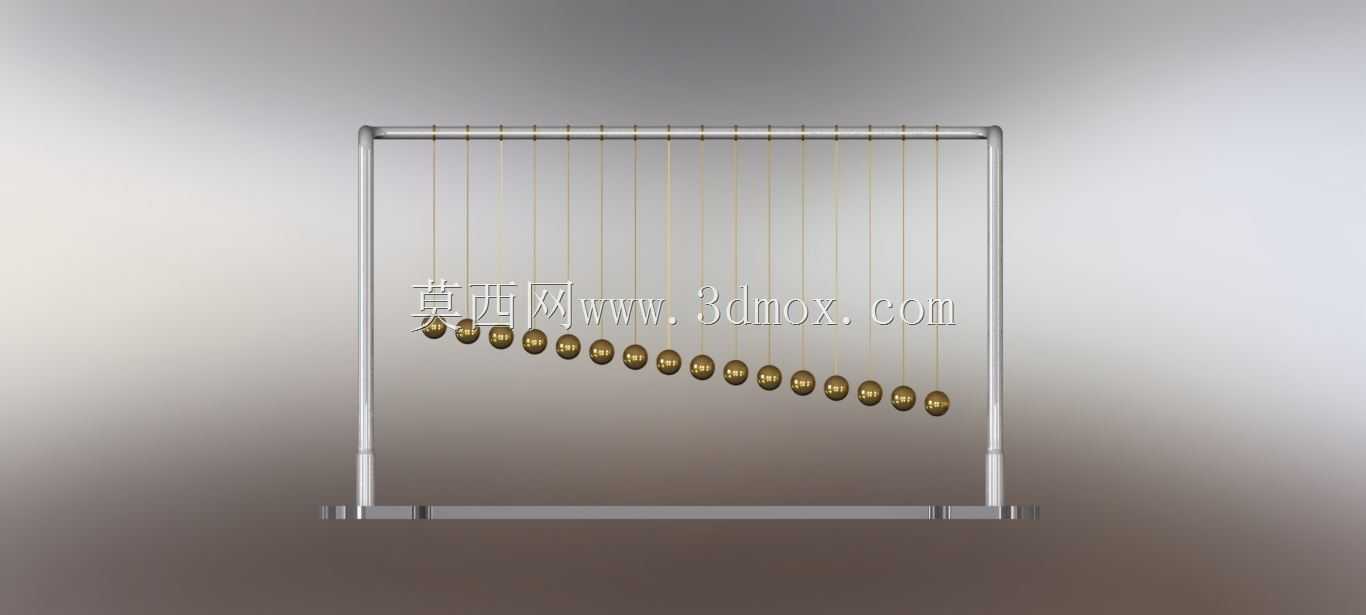

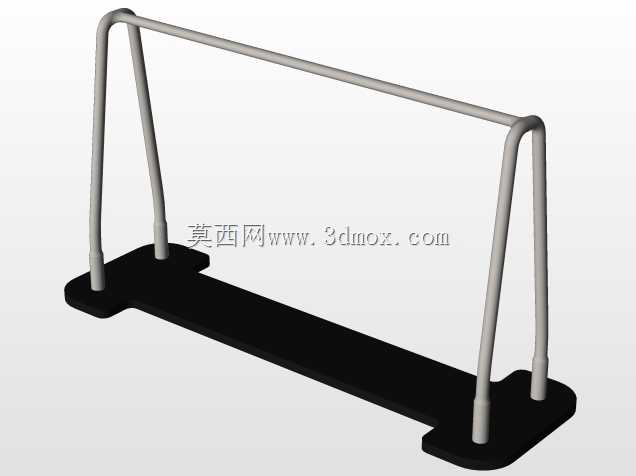

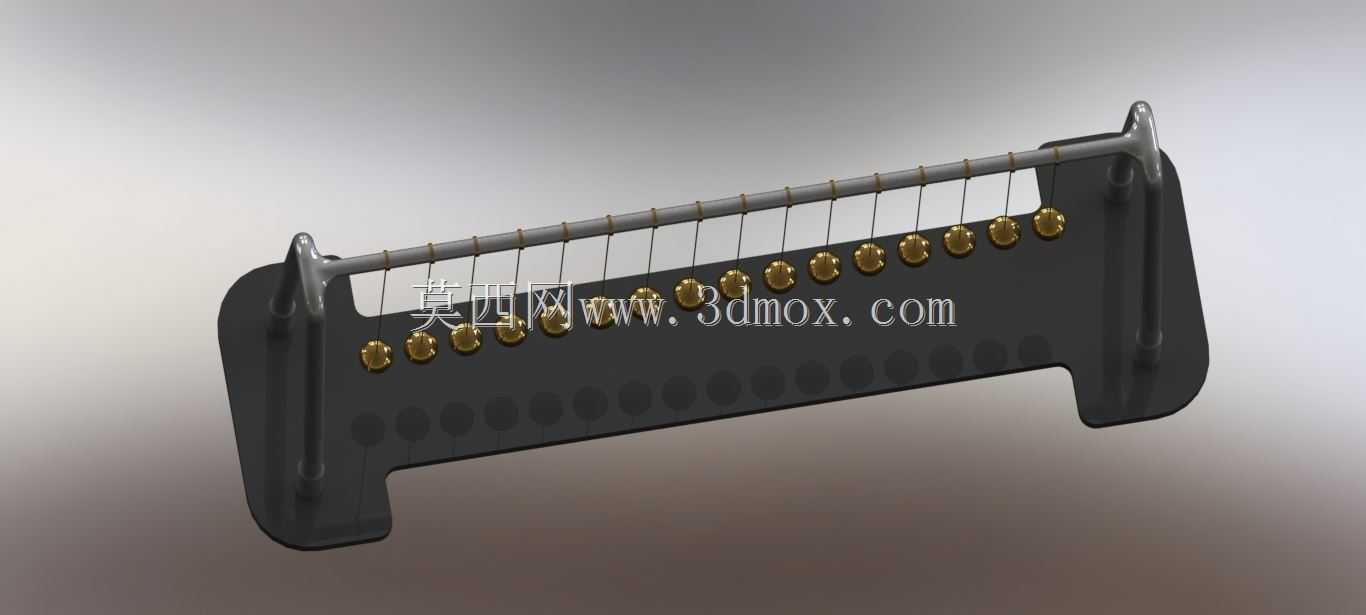

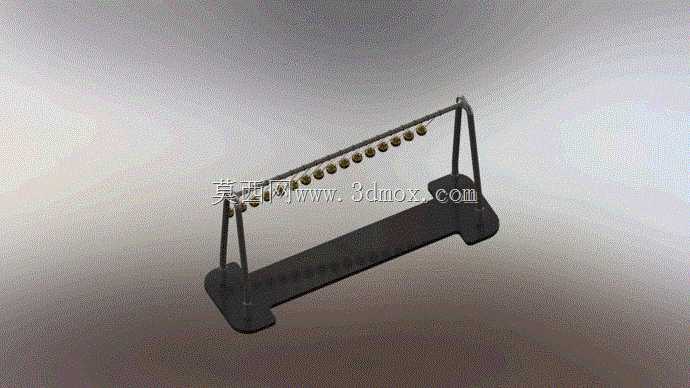

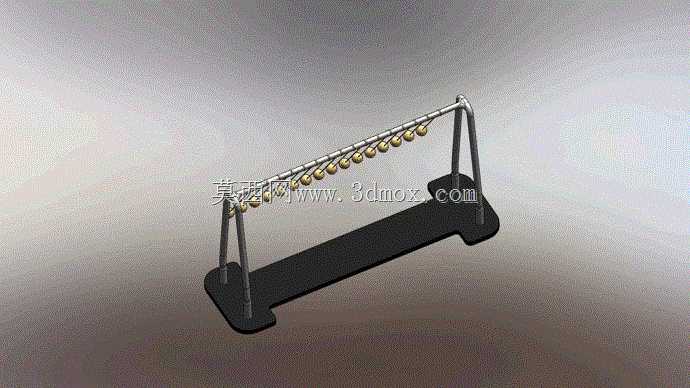

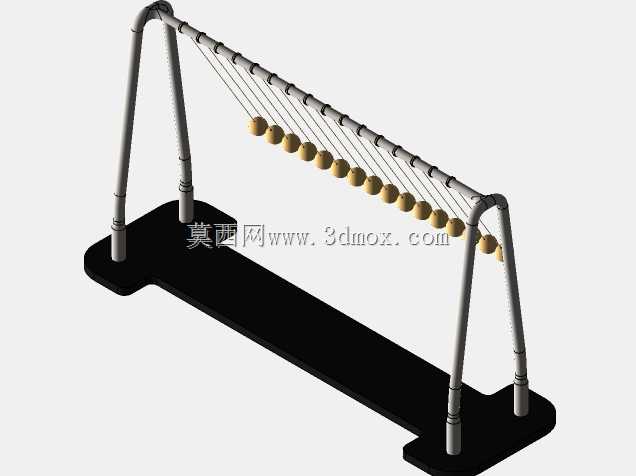

这款摆波演示装置的设计初衷是服务于基础物理教学场景，可放置在中小学科学实验室、高校物理演示展厅、青少年科创活动中心等场所，用来直观展示单摆周期差异形成的波浪式运动效果，帮助观察者理解重力加速度、摆长与摆动周期的对应关系，相比平面示意图更具视觉冲击力，能让抽象的物理规律转化为肉眼可追踪的动态过程。从结构设计逻辑来看，装置采用双侧立式支架搭配一体式底座的布局，底座做了两端加宽的防滑结构，重心落在底座几何中心范围内，即使所有摆球同时启动摆动，整体结构也不会出现侧翻或滑移，无需额外打膨胀螺栓固定在台面上，适配常规实验台、展示柜的平面安装需求，整体占用台面的横向长度约为60厘米，纵向深度约15厘米，垂直高度约22厘米，不会占用过多展示空间，也方便日常移动收纳。支架顶部的横梁上均匀排布了12个独立悬挂点，每个悬挂点对应一颗等质量的金属摆球，相邻悬挂点的摆长按照精确计算的梯度差值设置，摆长差控制在毫米级，确保释放后各摆球的摆动周期形成固定差值，运动过程中会依次呈现出同向行波、驻波、反向行波的周期性视觉效果，整套运动周期约为30秒，循环往复无需额外动力输入，仅依靠初始重力势能即可完成整套演示动作。设计过程中特意将悬挂点的连接结构做了低摩擦处理，采用微型铰接结构替代传统的线绳捆绑，减少摆动过程中的能量损耗，延长单次释放后的持续运动时长，同时避免线绳长期使用出现的打结、长度偏移问题，保证摆长参数长期稳定，不需要频繁校准。摆球选用等直径的实心金属材质，表面做哑光处理，避免演示过程中出现强光反射干扰观察，相邻摆球的间隙控制在1毫米以内，既保证摆动过程中不会发生相邻碰撞，又能让视觉上的波浪连续感更强。支架与底座的连接位置做了加强筋结构，抵消摆球长期摆动带来的交变应力，避免支架连接处出现松动变形，整体结构没有易损易耗件，日常仅需定期擦拭表面浮尘即可维护，不需要复杂的保养流程。在实际教学使用中，这款装置既可以作为静态展示品摆放，也可以由演示者手动拉起一侧端的摆球统一释放，即可启动整套波效演示，不需要外接电源或其他辅助设备，对使用场景的适配性极强，也能让参与体验的受众直观感受到机械结构与物理规律结合的巧妙之处。
