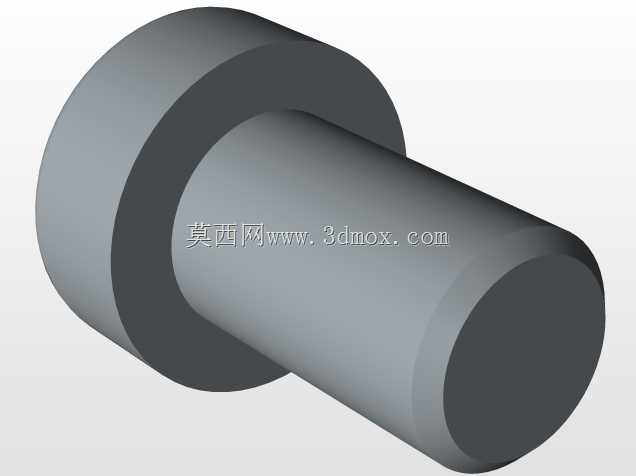

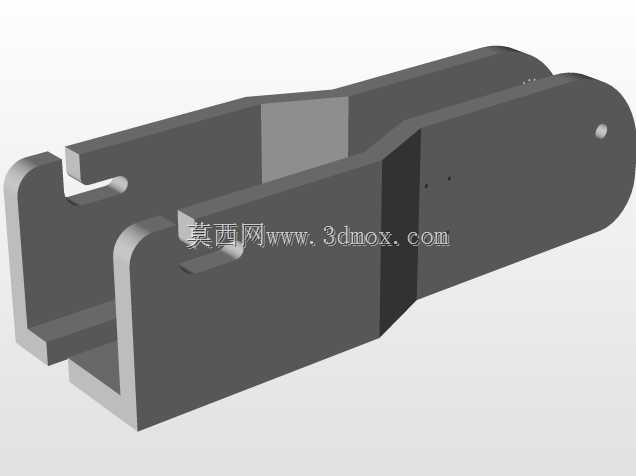

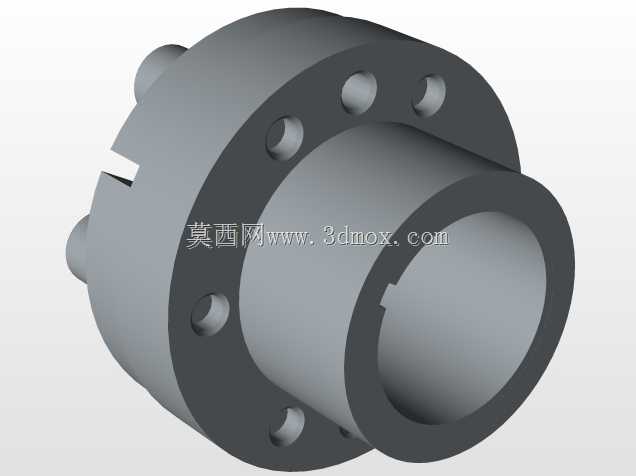

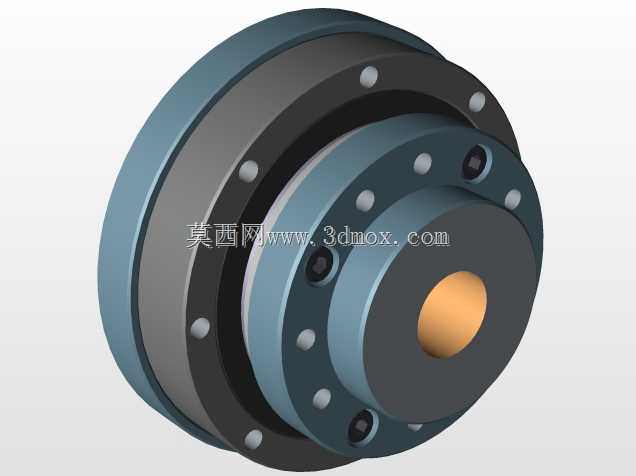

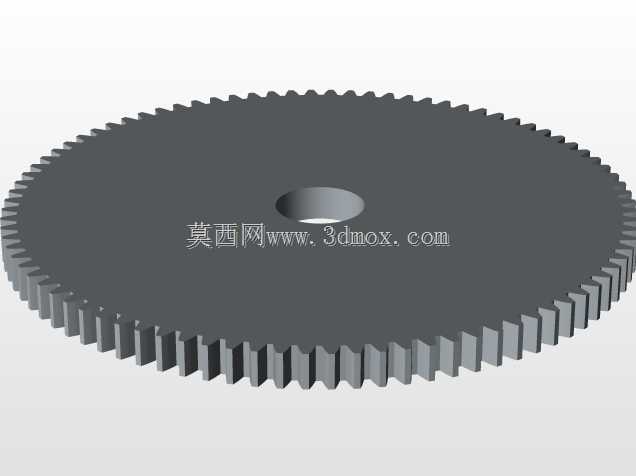

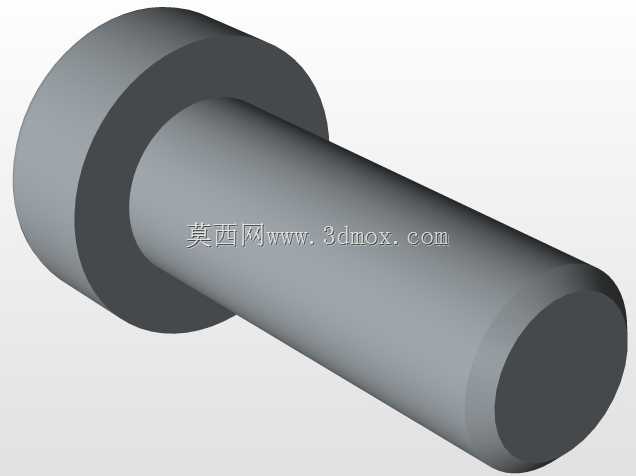

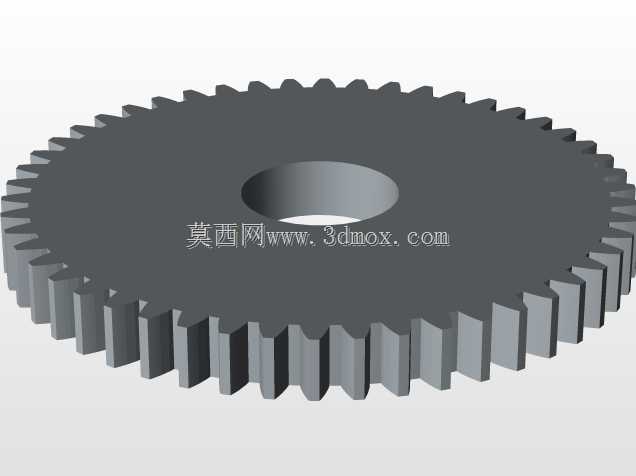

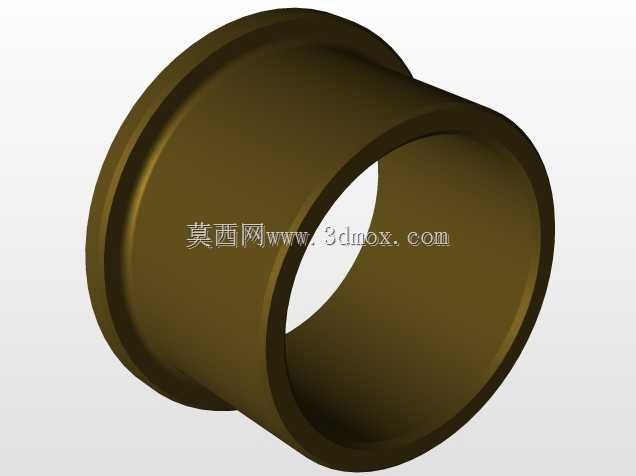

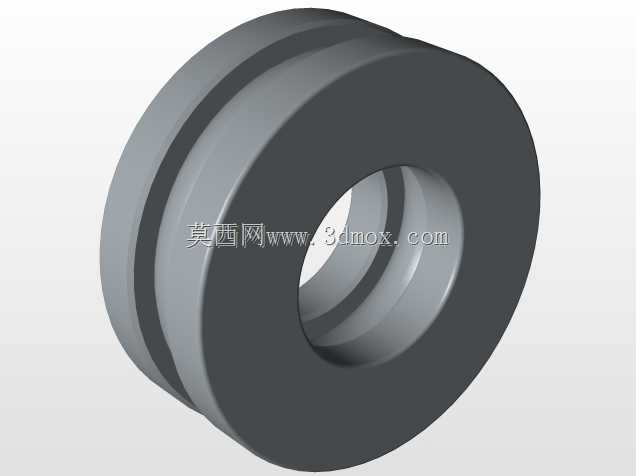

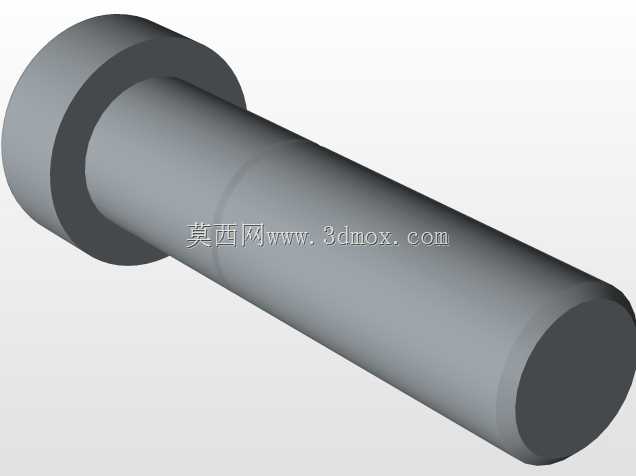

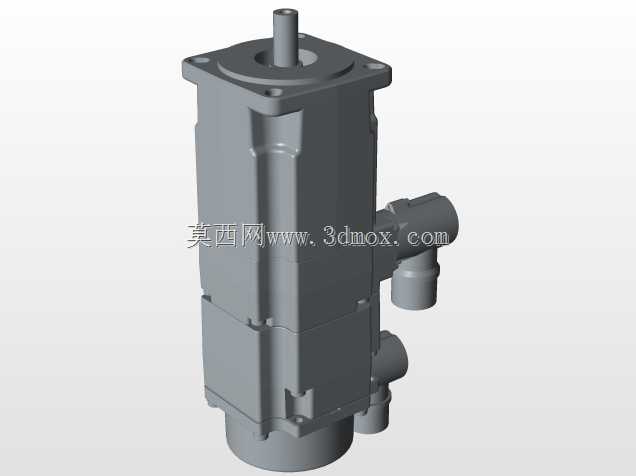

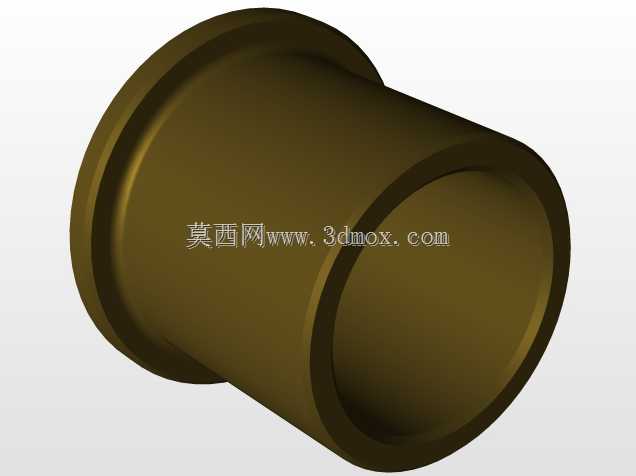

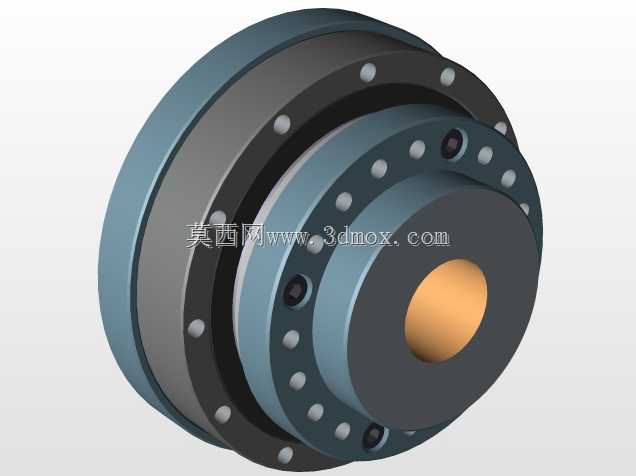

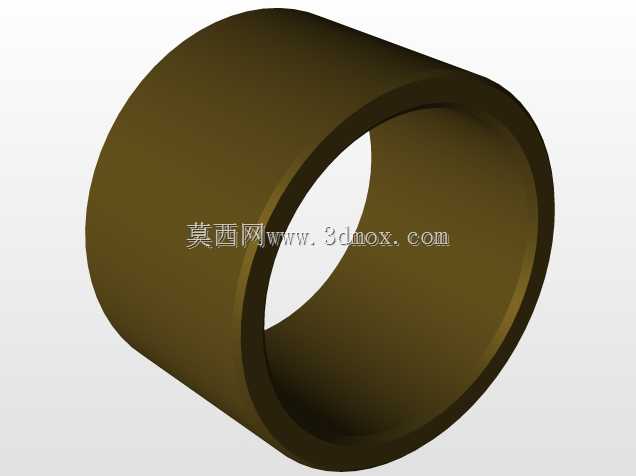

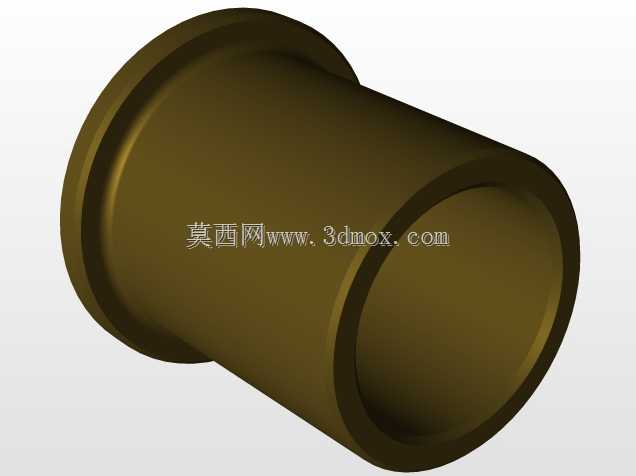

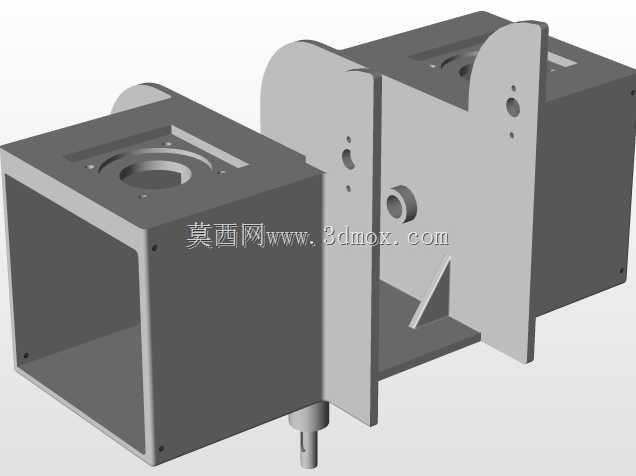

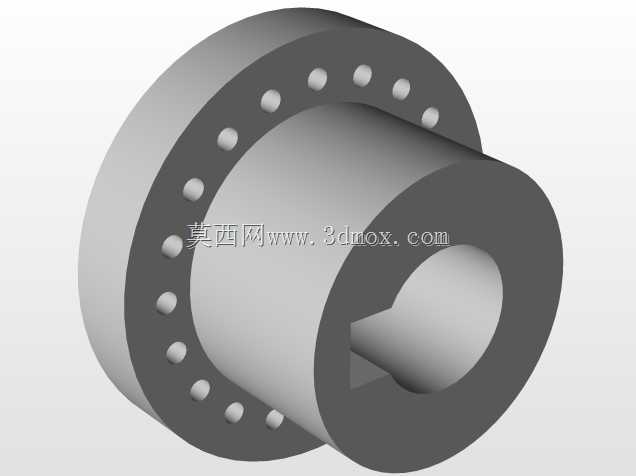

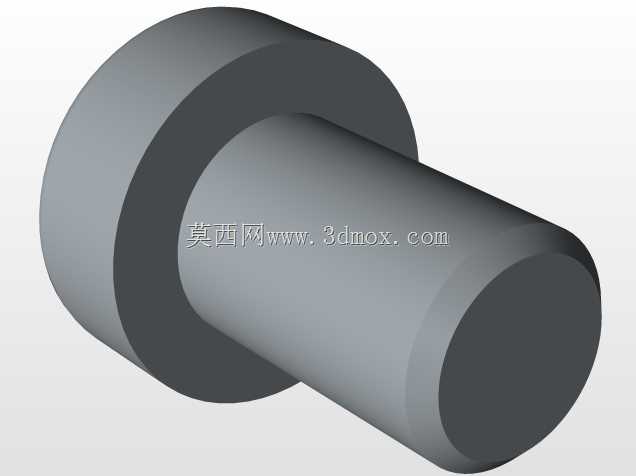

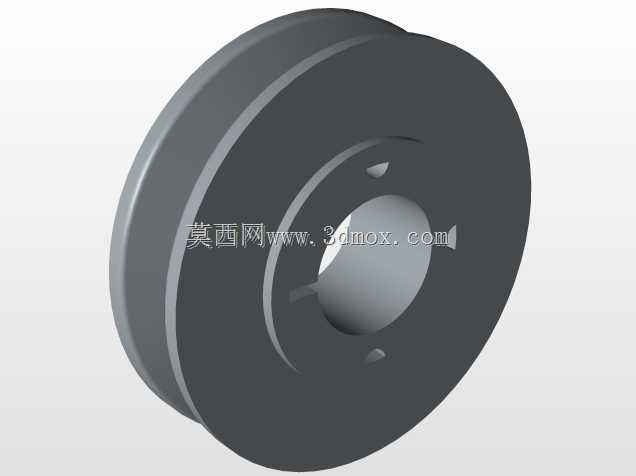

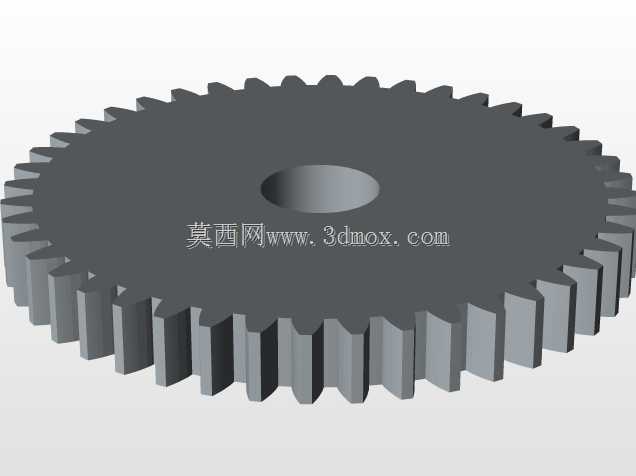

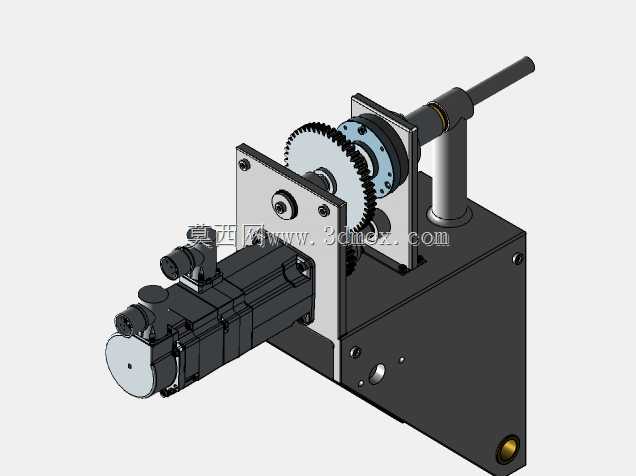

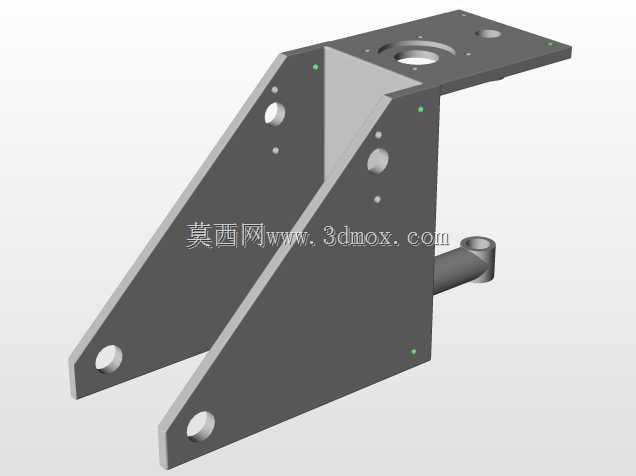

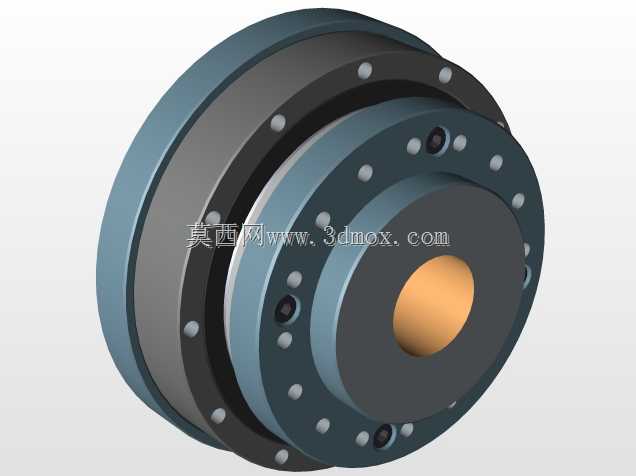

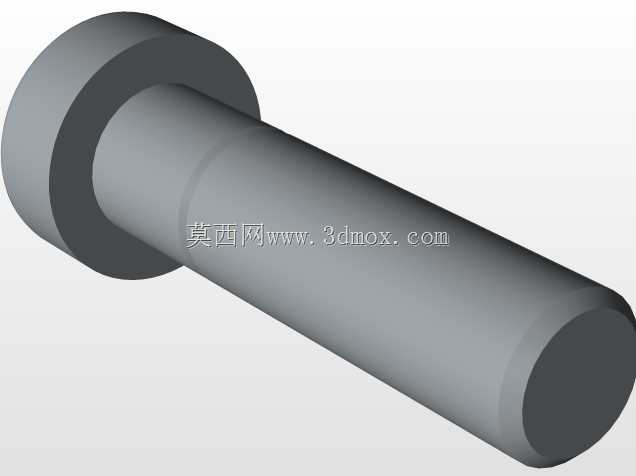

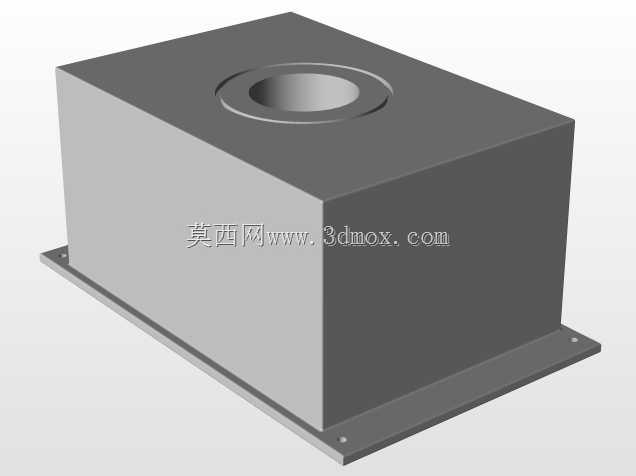

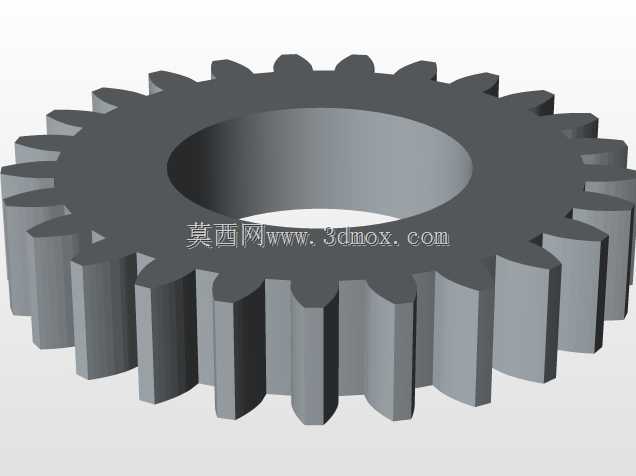

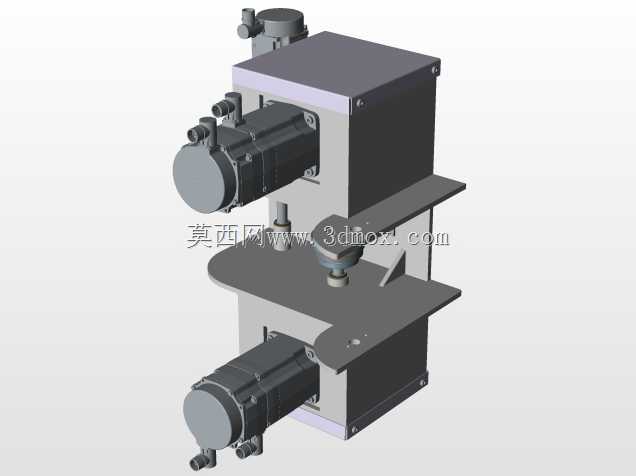

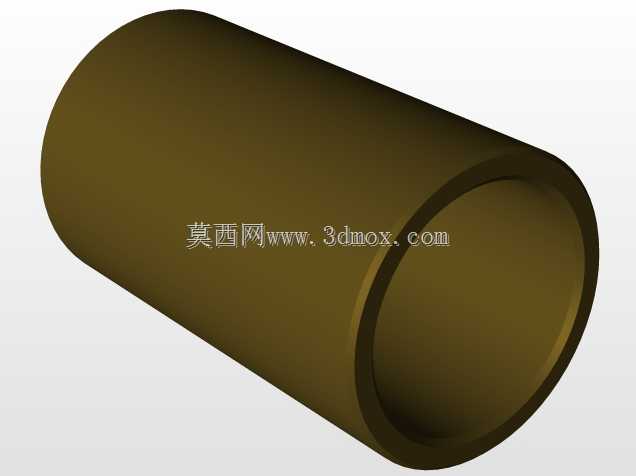

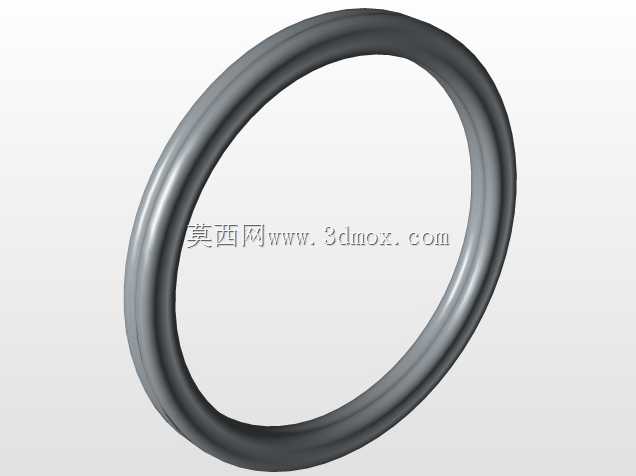

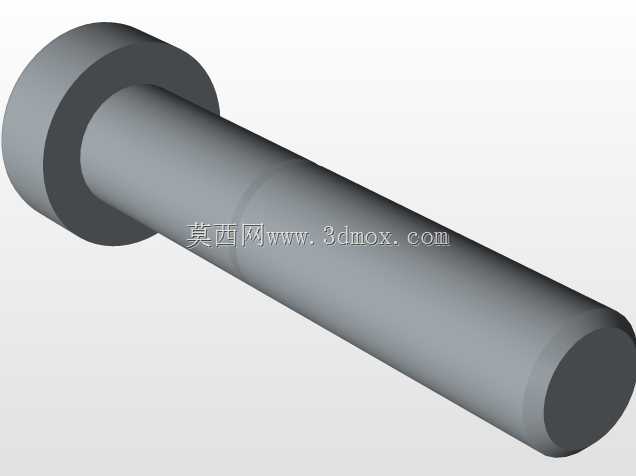

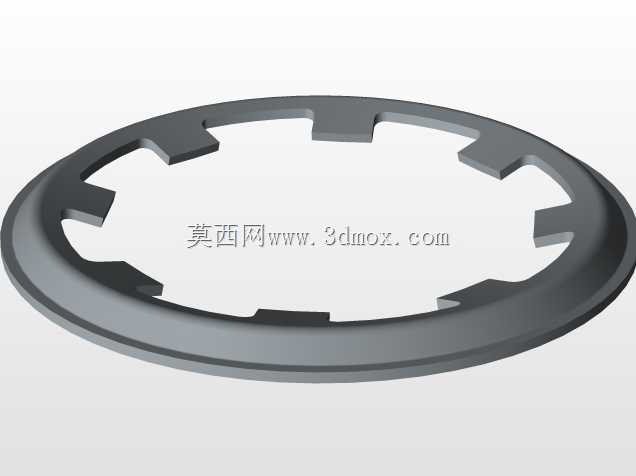

该零件应用于多关节工业机器人第四轴的轴端锁紧场景,在机器人关节传动链路中承担轴向定位、周向防松的核心作用,可避免关节轴在高速启停、变负载回转过程中出现轴向窜动,保障关节传动精度与重复定位稳定性。从实际工况适配来看,这类夹紧环常配套安装在机器人小臂与腕部衔接的回转轴段,适配中空走线的关节轴结构,不会干涉关节内部的线缆、气路排布,同时能承受关节回转时产生的径向剪切力与轴向冲击力,在码垛、搬运、装配类机器人的四轴结构中应用广泛。

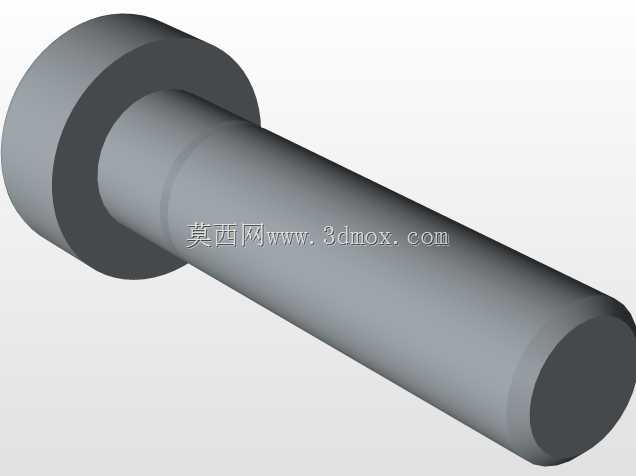

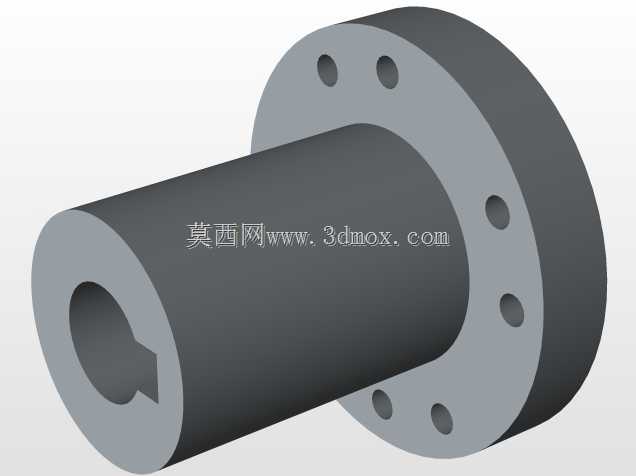

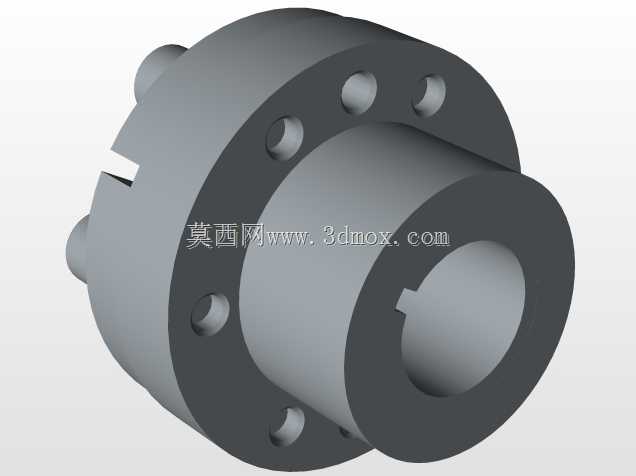

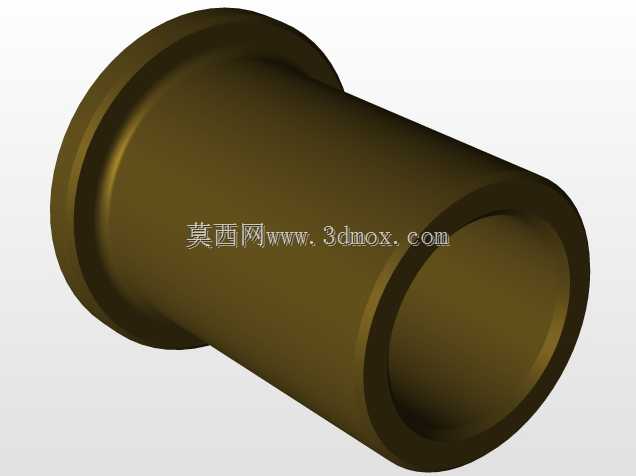

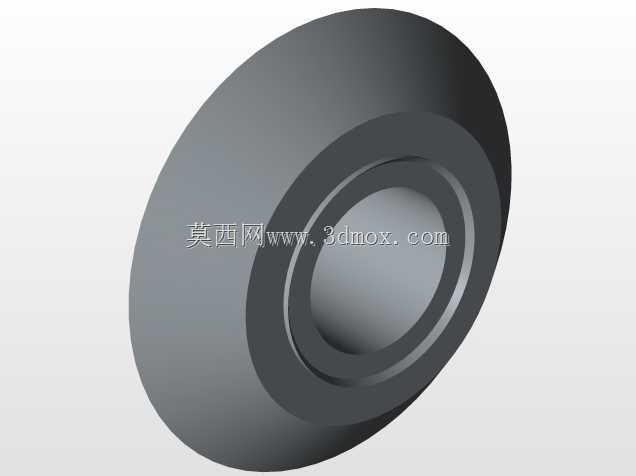

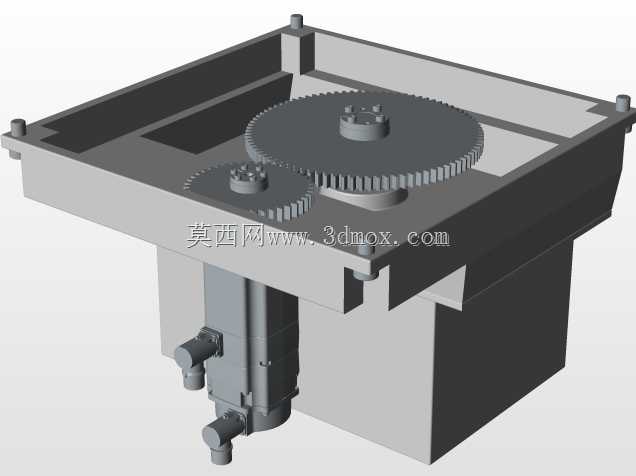

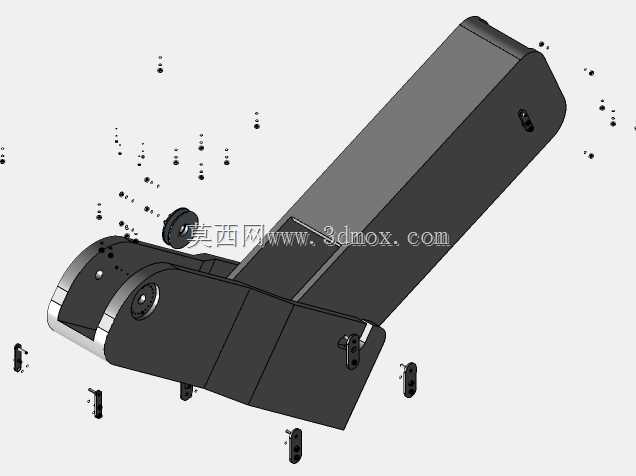

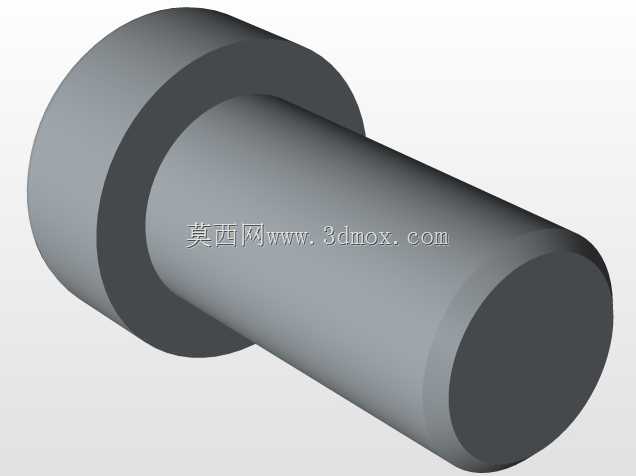

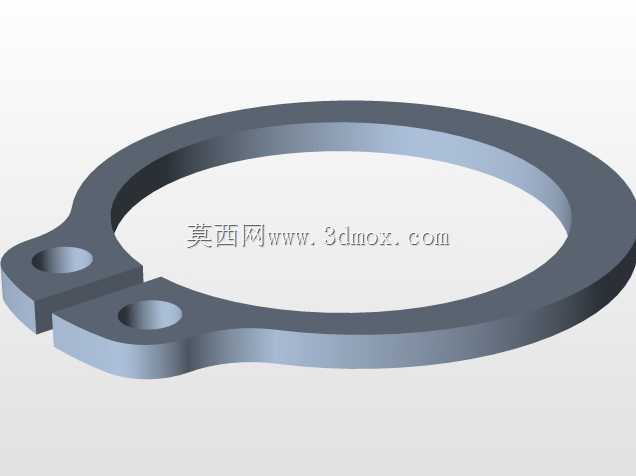

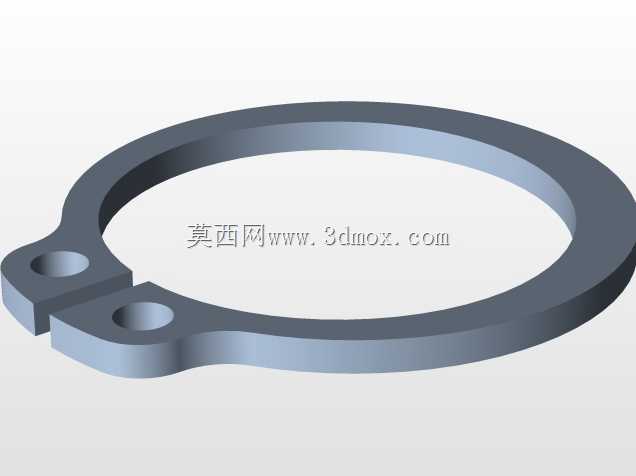

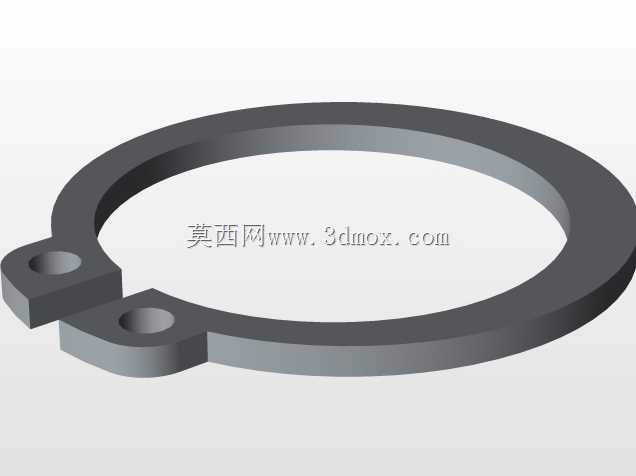

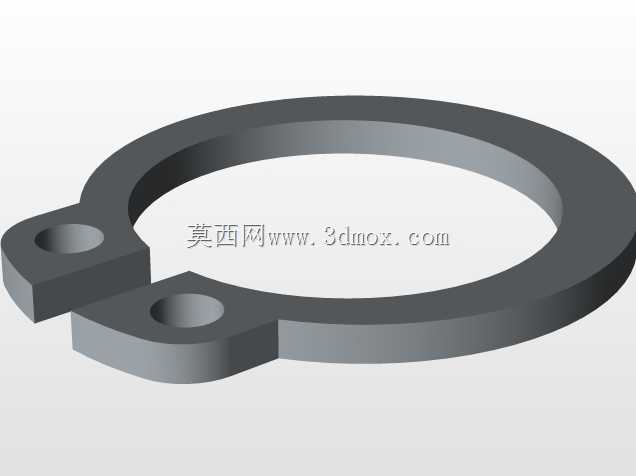

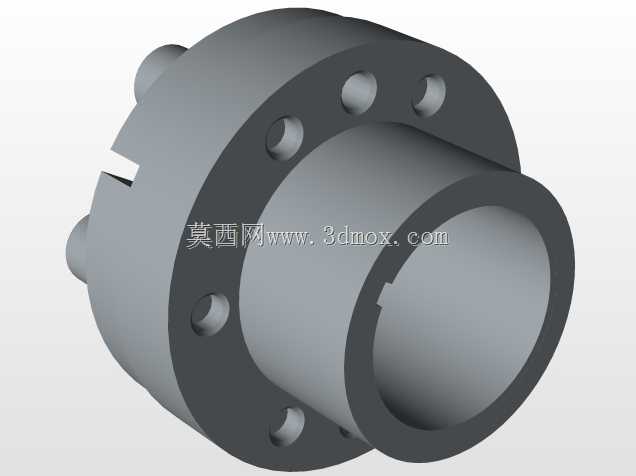

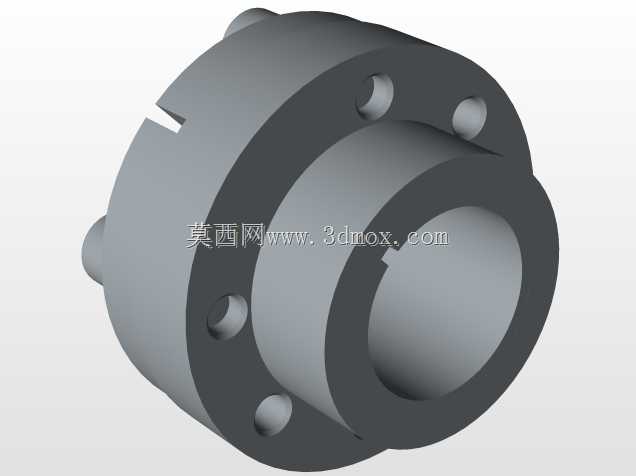

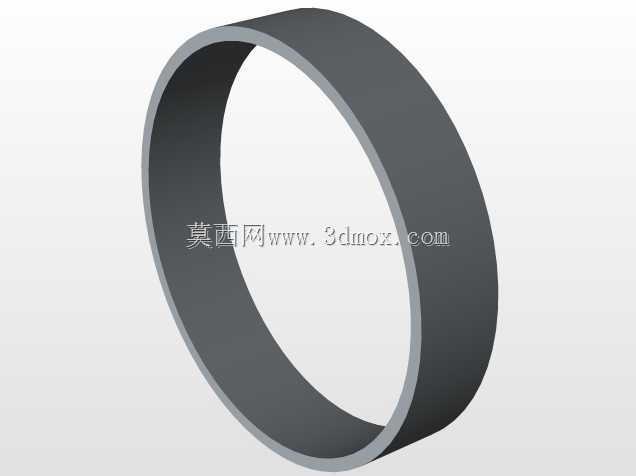

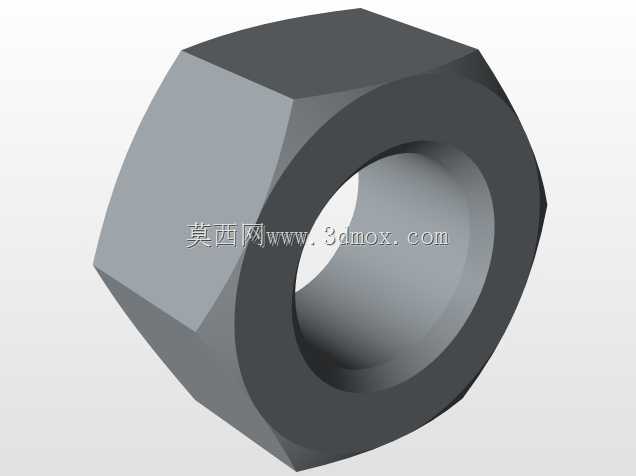

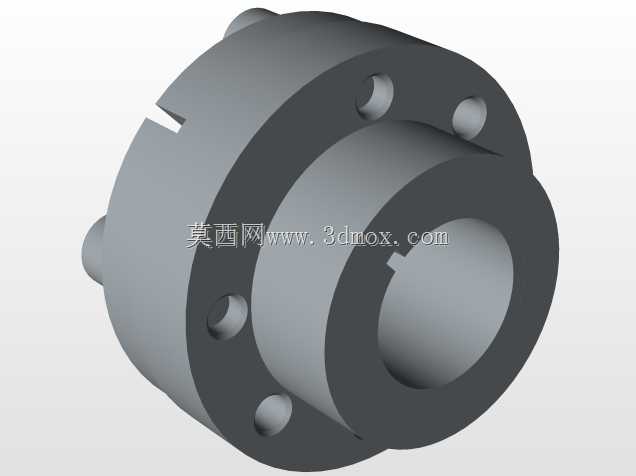

设计层面采用开口式C型环结构,区别于整体式轴套的过盈装配方案,开口结构允许零件在锁紧时产生可控的弹性形变,抱紧轴面的同时不会对轴表面造成压伤,装配时无需加热或专用压装工具,仅通过两个安装孔的紧固件锁紧即可完成固定,后期维护拆卸也更为便捷。两个带沉台的安装孔对称分布在开口两侧,沉台设计可容纳紧固件头部,避免螺栓突出环体表面与周边回转部件发生运动干涉,同时对称布局能让锁紧力均匀分布在环体内壁,保证抱紧时轴面受力均匀,不会出现偏载导致的轴段磨损。
从安装边界来看,环体内径与四轴轴径采用小间隙配合,未锁紧状态下可沿轴段轴向滑动调整位置,适配不同关节的轴向定位尺寸需求,环体的径向厚度经过载荷校核,在满足抱紧强度要求的前提下尽可能压缩径向尺寸,避免增大关节部位的整体回转半径,适配机器人紧凑化的结构设计需求。环体的开口间隙经过计算,既保证锁紧时能产生足够的抱紧摩擦力矩,又不会因形变量过大导致零件产生塑性变形,长期反复拆装也能保持稳定的锁紧力。零件的棱边均做了倒钝处理,避免装配过程中划伤操作人员或损坏轴表面的防护涂层,同时减少应力集中点,提升零件的疲劳寿命,在机器人长期高频次回转作业下,不会出现应力断裂的失效问题。
