丙烯酸覆盆子外壳结构设计方案

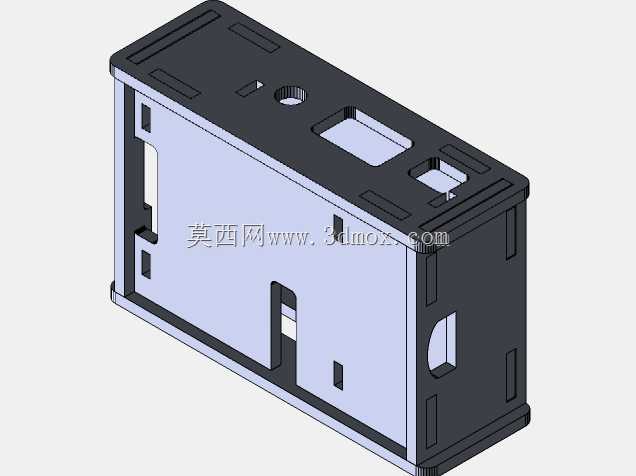

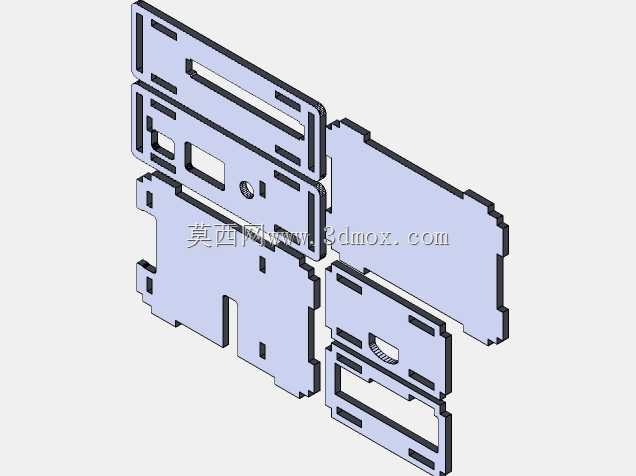

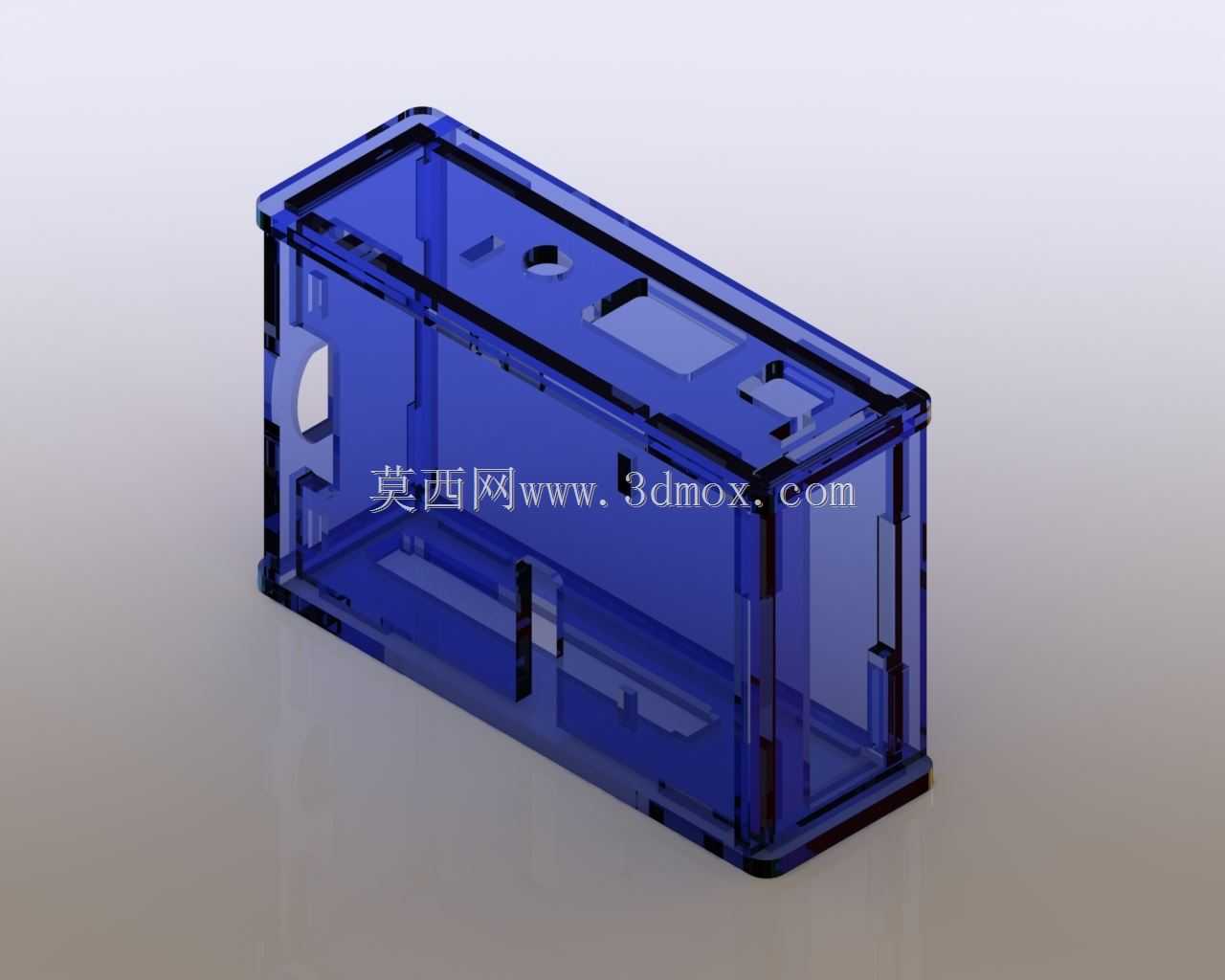

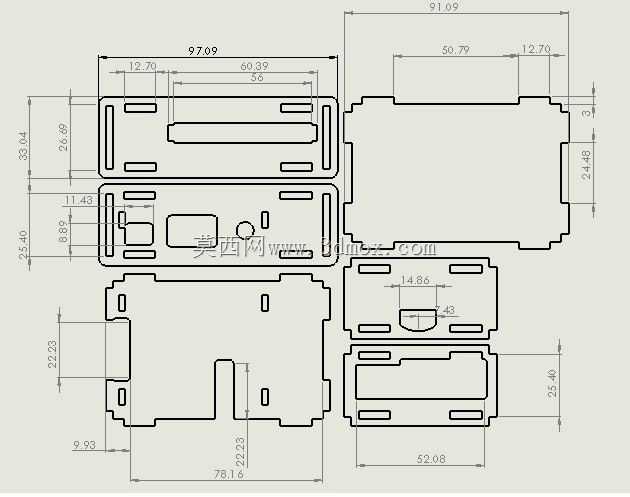

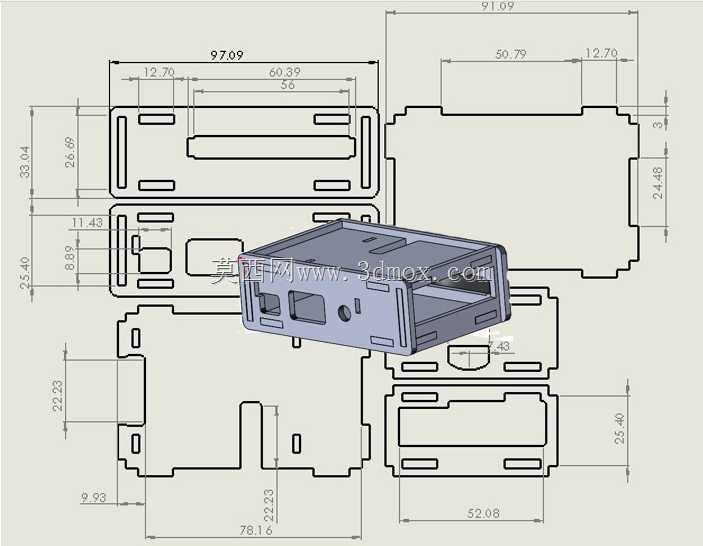

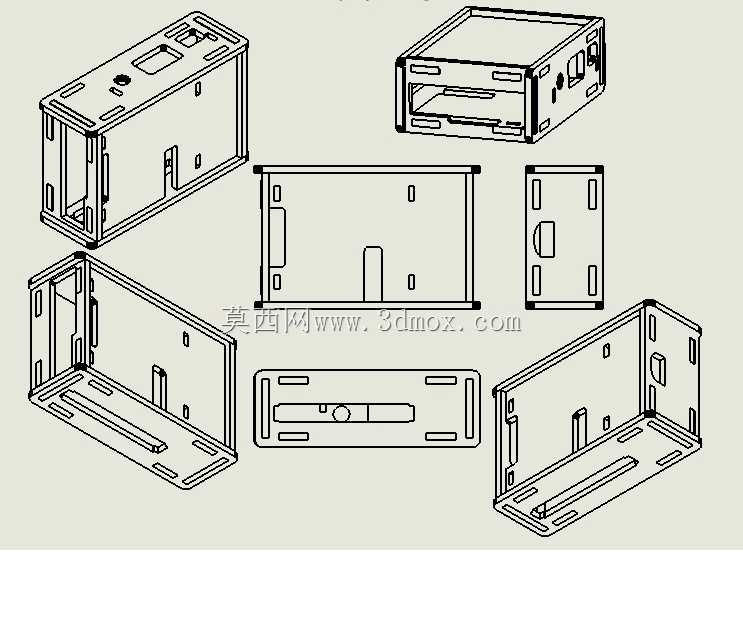

这款壳体结构主要面向嵌入式开发板的防护与装配场景，在开源硬件项目、小型智能终端原型搭建、桌面级电子装置集成场景中应用广泛，核心作用是为内置的核心控制板提供物理防护，同时规整外接接口的对位布局，避免开发板裸露在外出现引脚磕碰、积灰短路、接线拉扯松脱的问题。从实际使用需求出发，设计时首先明确了安装边界约束，整体长宽高尺寸控制在97mm、53mm、27mm以内，所有侧壁的开孔位置完全匹配对应开发板的接口排布：侧面对位预留USB接口、电源接口、HDMI输出接口的避让槽，壳体上下边缘的开槽对应板载排针的外接走线需求，不需要额外打磨修整就能直接完成板件的装入对位，装配时不需要额外定制转接件，依靠壳体本身的卡槽结构就能完成板件的限位固定，减少额外紧固件的使用。设计过程中优先考虑了装配的便捷性，壳体采用分体扣合的结构逻辑，上下壳的对接边做了错位止口设计，扣合后不会出现边缘错位翘边的问题，侧壁厚度控制在1.5mm，既保证了壳体整体的结构强度，日常拿取、堆叠放置时不会出现侧壁形变挤压内部板件的情况，也不会因为壁厚过大占用过多内部安装空间，给板载的散热片、外接飞线预留了足够的冗余空间。壳体表面的开槽除了接口避让的作用外，还兼顾了散热需求，对应板载主控芯片、电源模块的位置预留了通风槽，长时间运行时可以通过槽位形成空气对流，避免密闭空间内热量堆积导致的运行不稳定。从加工适配性来看，这款结构既可以通过亚克力板材激光切割后粘接成型，也可以通过注塑工艺批量生产，所有转角位置都做了R0.5的圆角处理，避免加工过程中出现应力集中开裂的问题，同时也能去除锐边，组装调试时不会划伤操作人员。在安装固定的设计上，壳体内部对应开发板的四个安装孔位做了定位柱，柱高预留2mm的间隙，装入板件后不会出现板件直接贴在壳底导致的底部磨损，定位柱的内径匹配M2螺丝的装配尺寸，用户可以根据使用需求选择打螺丝固定或者直接依靠上下壳的扣合力固定，适配不同使用场景的固定需求。针对外接走线的场景，壳体边缘的走线槽做了圆弧过渡，线材从槽位引出时不会被锐边割破绝缘层，同时槽位的宽度做了分级设计，可以同时容纳不同线径的电源线、信号线穿出，不会出现多根线材挤压导致的槽位堵塞问题。
