实验室小型瓶装切割工装结构设计

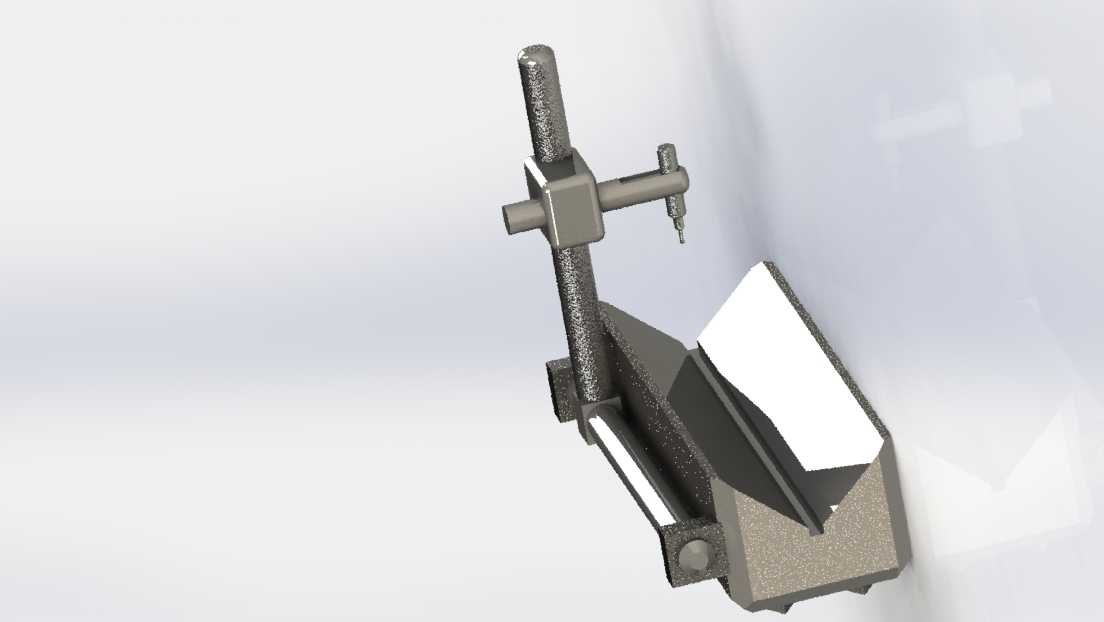

　　该瓶装切割装置主要面向实验室小批量瓶体试样制备、小型包装耗材改制场景，适配玻璃、硬质塑料类瓶装构件的定长截断作业，可替代传统手持划线切割的粗放操作，降低切口崩边、划线偏移的不良率。整套装置采用立式立柱搭配滑动刀架的布局，底座集成V型定位槽，可直接承托不同直径的圆柱瓶装工件，无需额外更换夹具块，V型槽的夹角设计为90度，适配直径范围覆盖常见10mm到60mm的瓶装壳体，工件放入后依靠自重贴合槽面，定位基准统一，避免多次装夹带来的同轴度误差。

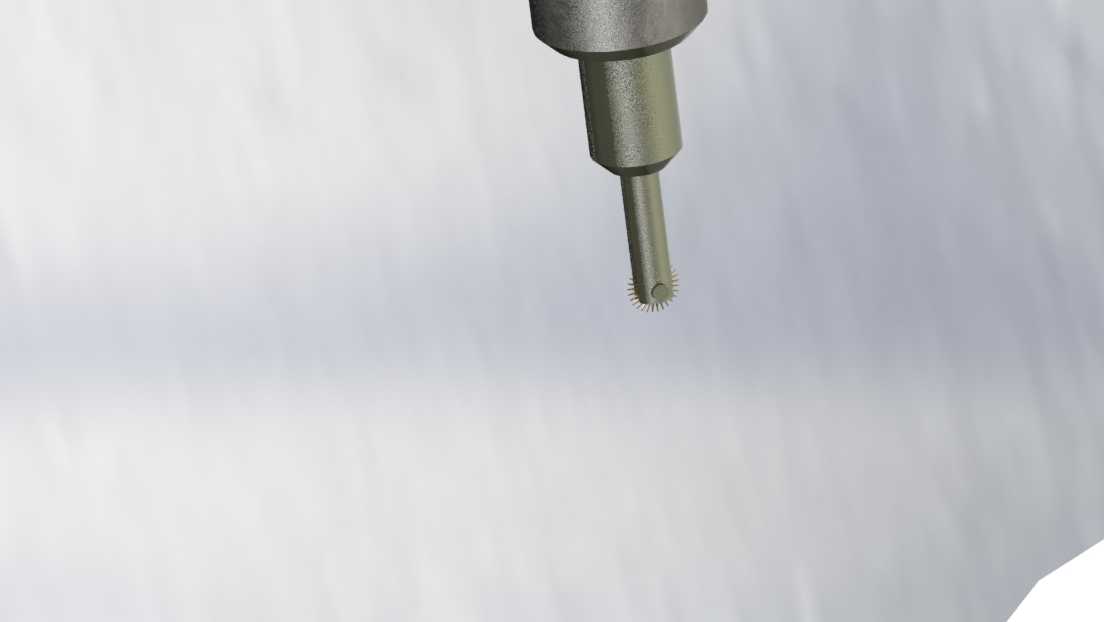

　　刀架部分采用十字滑台结构，横向滑套可沿立柱做上下高度调节，锁紧后可固定切割位置的高度尺寸，纵向滑杆可带动硬质合金刀头做径向进给，进给行程预留15mm余量，可适配不同壁厚的瓶装材料，刀头安装位置设计有角度微调结构，可根据瓶体材质调整刀刃切入角，针对脆性玻璃材质可将切入角调至15度减少崩裂，针对硬质塑料材质可调至25度提升切削顺畅度。底座侧面设计有快速压紧拨杆，工件放入V型槽后，拨动压杆即可通过端部的橡胶压块抵紧瓶身，压块表面做网纹滚花处理，增大接触摩擦力的同时避免压伤瓶体外壁，压紧力可通过拨杆转轴处的蝶形螺母调节，适配不同壁厚工件的装夹力度需求。

　　整套装置的安装边界尺寸控制在长180mm、宽120mm、高260mm范围内，可直接放置在常规实验室工作台面上使用，无需额外打地脚固定，底座底部预留四个M6的安装孔位，如需固定在流水线旁做定点工位使用，可通过螺栓直接锁附在工作台架上。切割作业时，操作人员只需将瓶装工件放入V型槽定位，拨紧压杆固定，调整刀架高度对准预设切割位置，转动瓶体一周即可在瓶身划出均匀的切割刻线，后续稍加外力即可沿刻线整齐断开瓶体，相比手持切割方式，切口平面度可控制在0.2mm以内，无需后续二次打磨即可满足多数试样制备、瓶体改制的精度要求。设计过程中特意将所有操作部件的高度设置在距离底座台面120mm到220mm区间，符合坐姿作业的人手操作高度范围，长时间重复作业也不易产生操作疲劳，刀架的滑动副采用铜套镶嵌结构，无外置润滑点，日常维护只需定期擦拭立柱表面即可，适配实验室、小批量加工工位的低维护需求。
