带拨杆操作件的嵌入式开关防护外壳结构

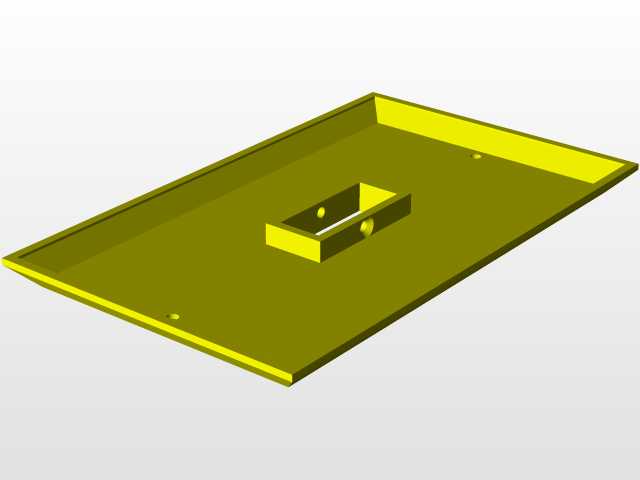

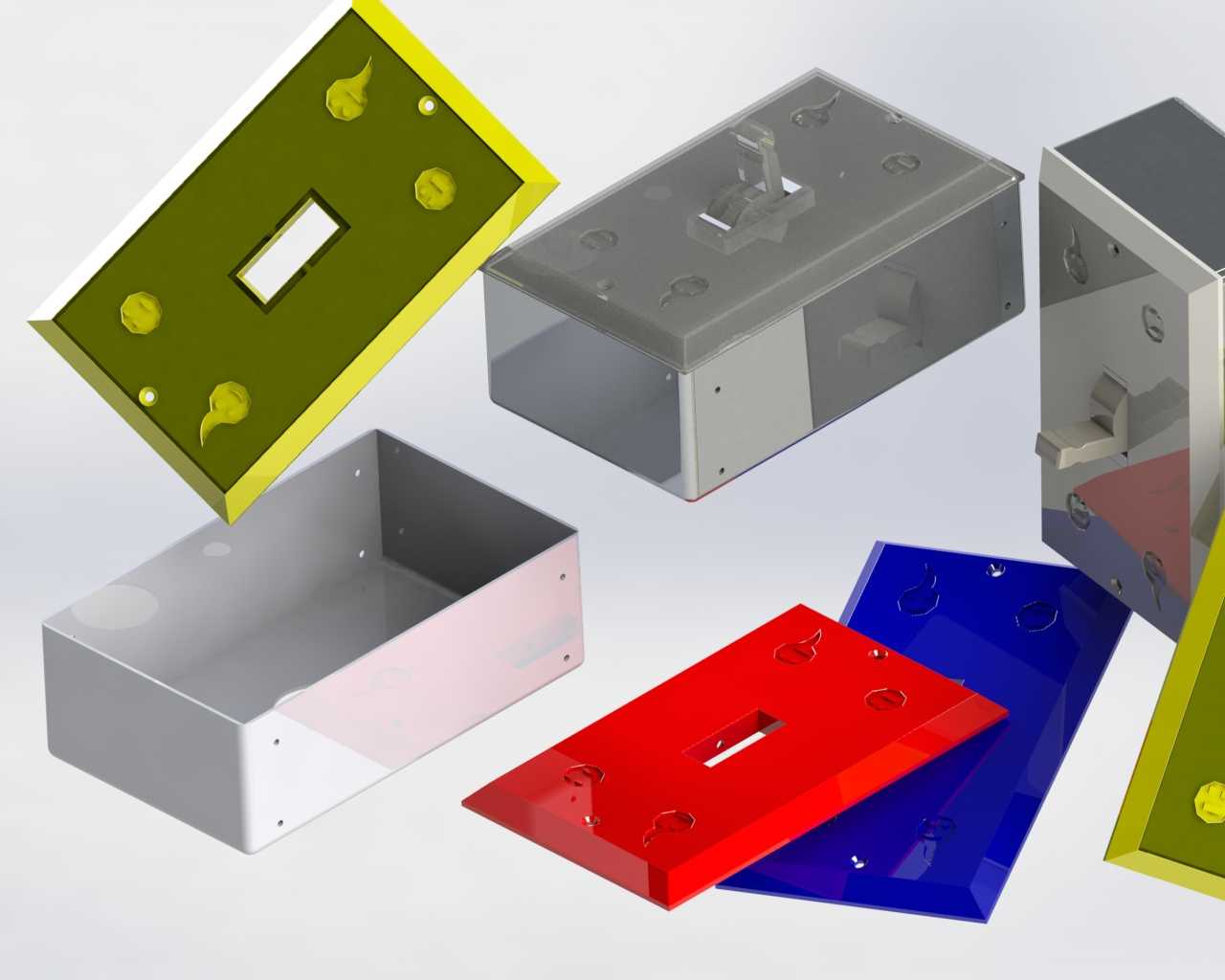

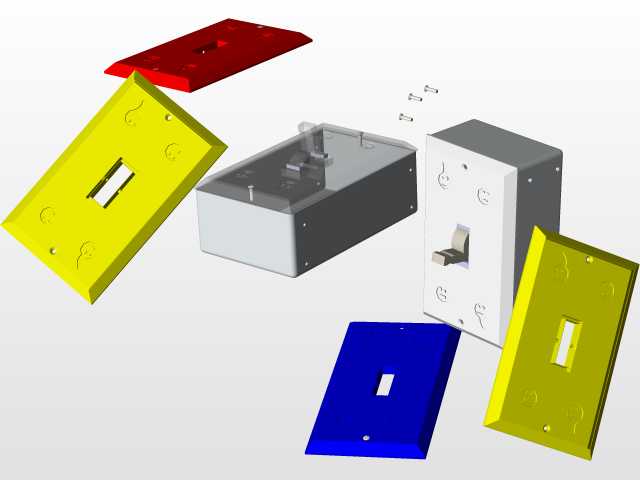

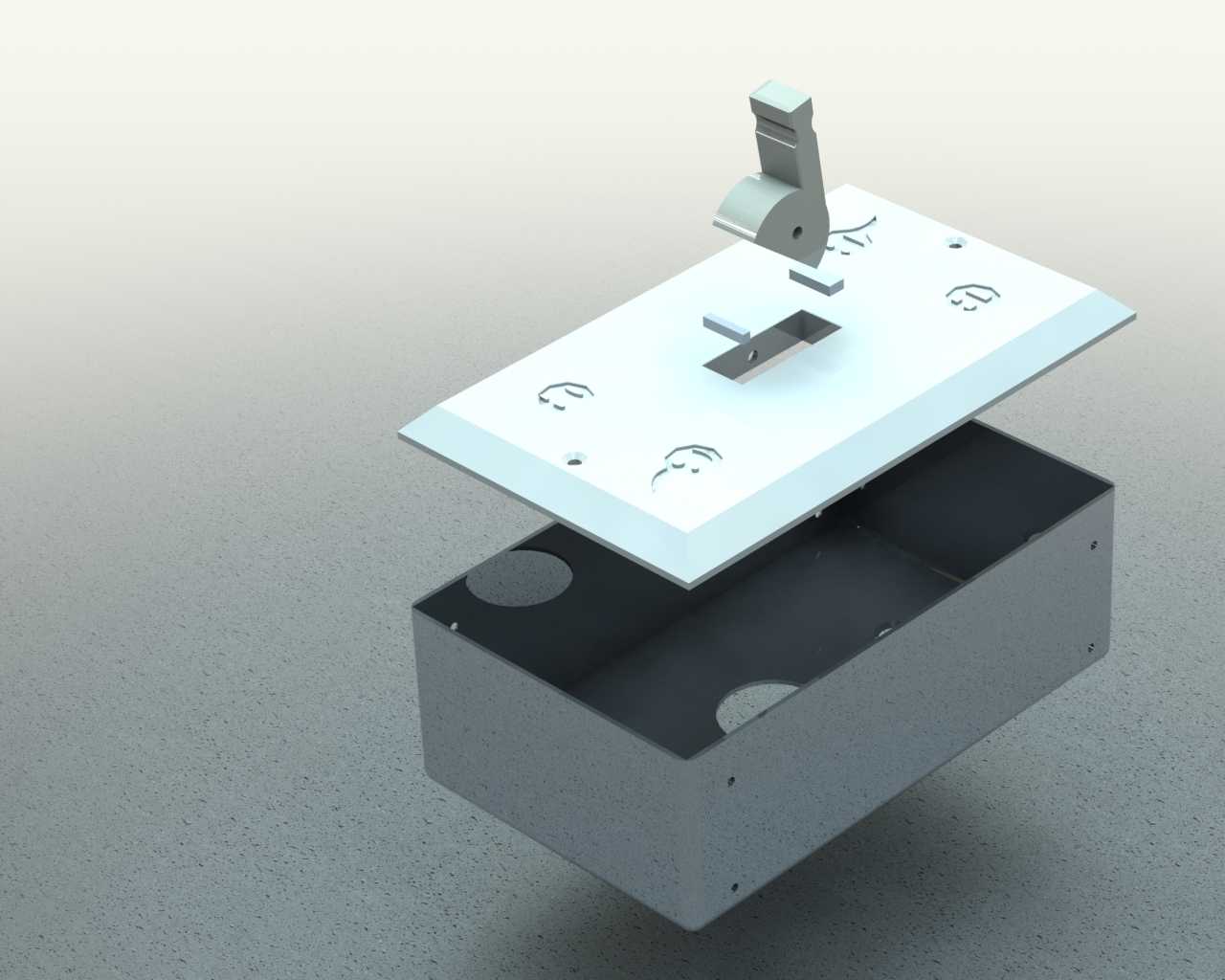

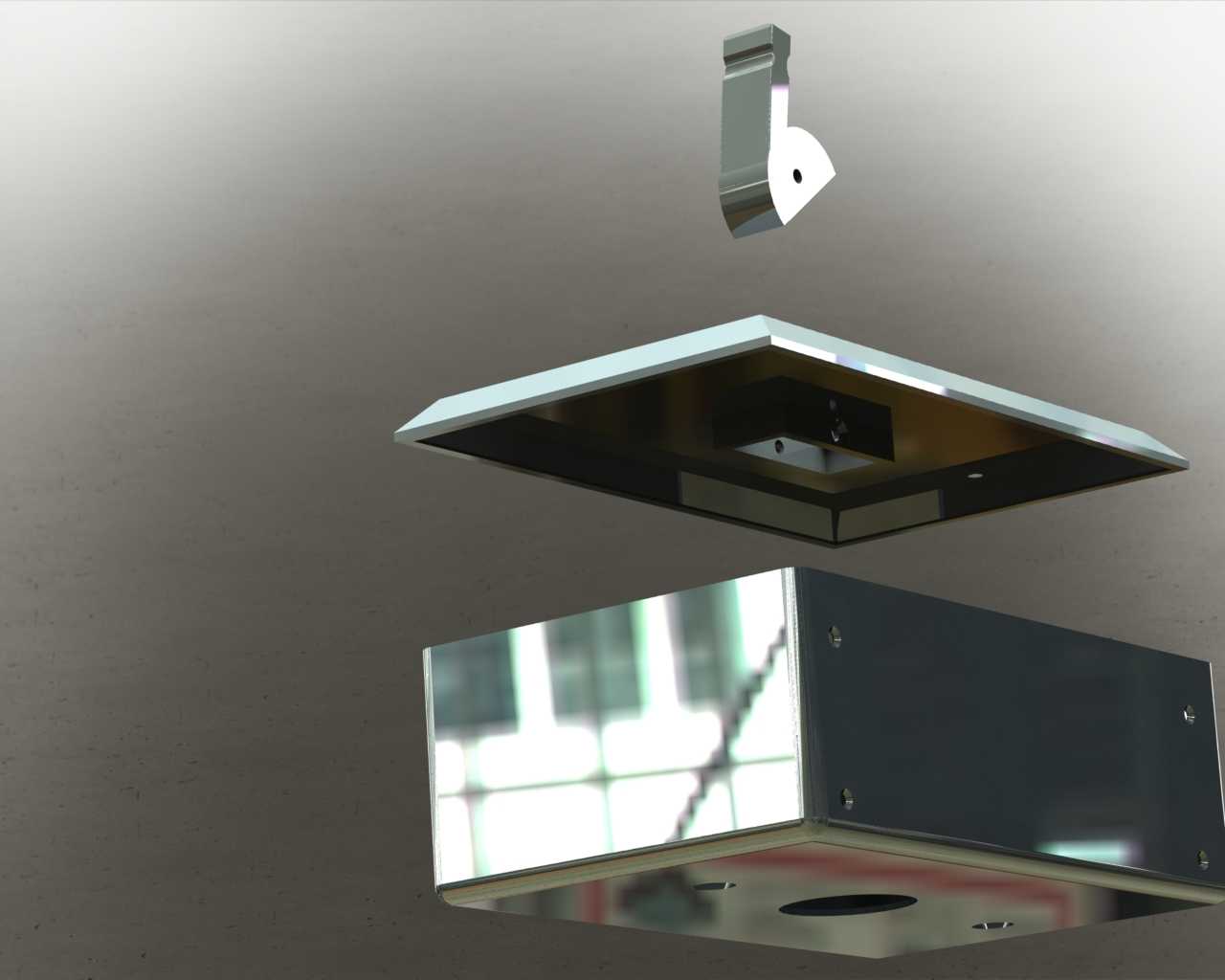

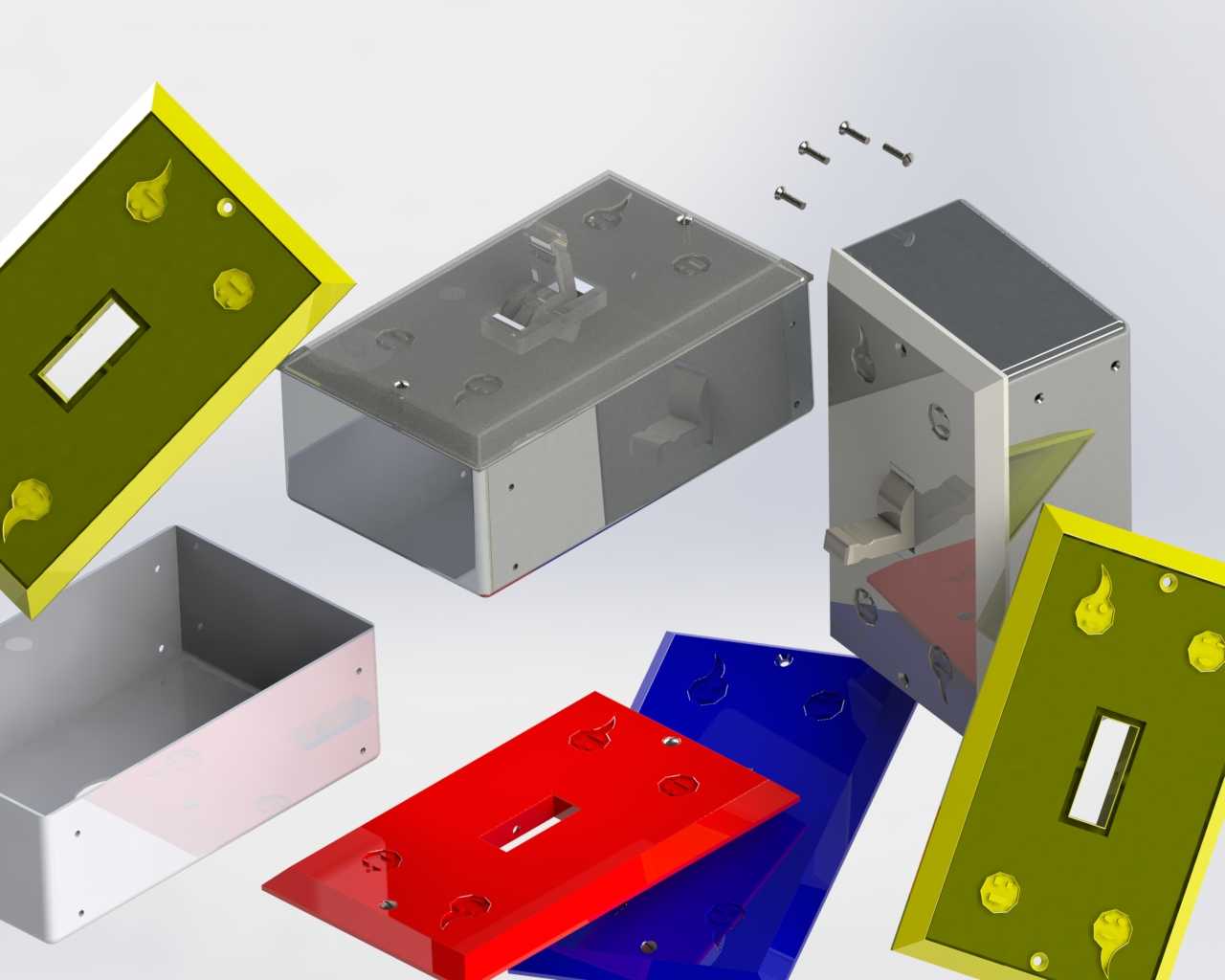

　　这款开关防护结构主要面向低压电气控制回路的终端操作场景，常见于小型设备操作面板、工位旁局部控制盒、老旧设备控制回路改造等工况，用来承载拨杆式开关操作件，同时为内部接线端子、触点组件提供物理防护，避免车间内的金属切屑、切削液飞溅、日常积灰落入触点间隙引发接触不良，也能防止操作人员误触内部带电部件。从结构设计来看，整体采用下壳加上层面板的分体式装配方案，下壳为敞口矩形盒体，侧壁预留的半圆缺口是走线让位结构，方便从壳体侧方引入控制线缆，无需在安装面板上额外开大尺寸过孔，盒体底部的圆形沉位是为了适配接线端子的凸起高度，避免端子顶到安装基面造成装配翘曲，四个角部的小孔是壳体自攻固定位，用来将上下壳锁紧为整体。上层面板为平板式结构，

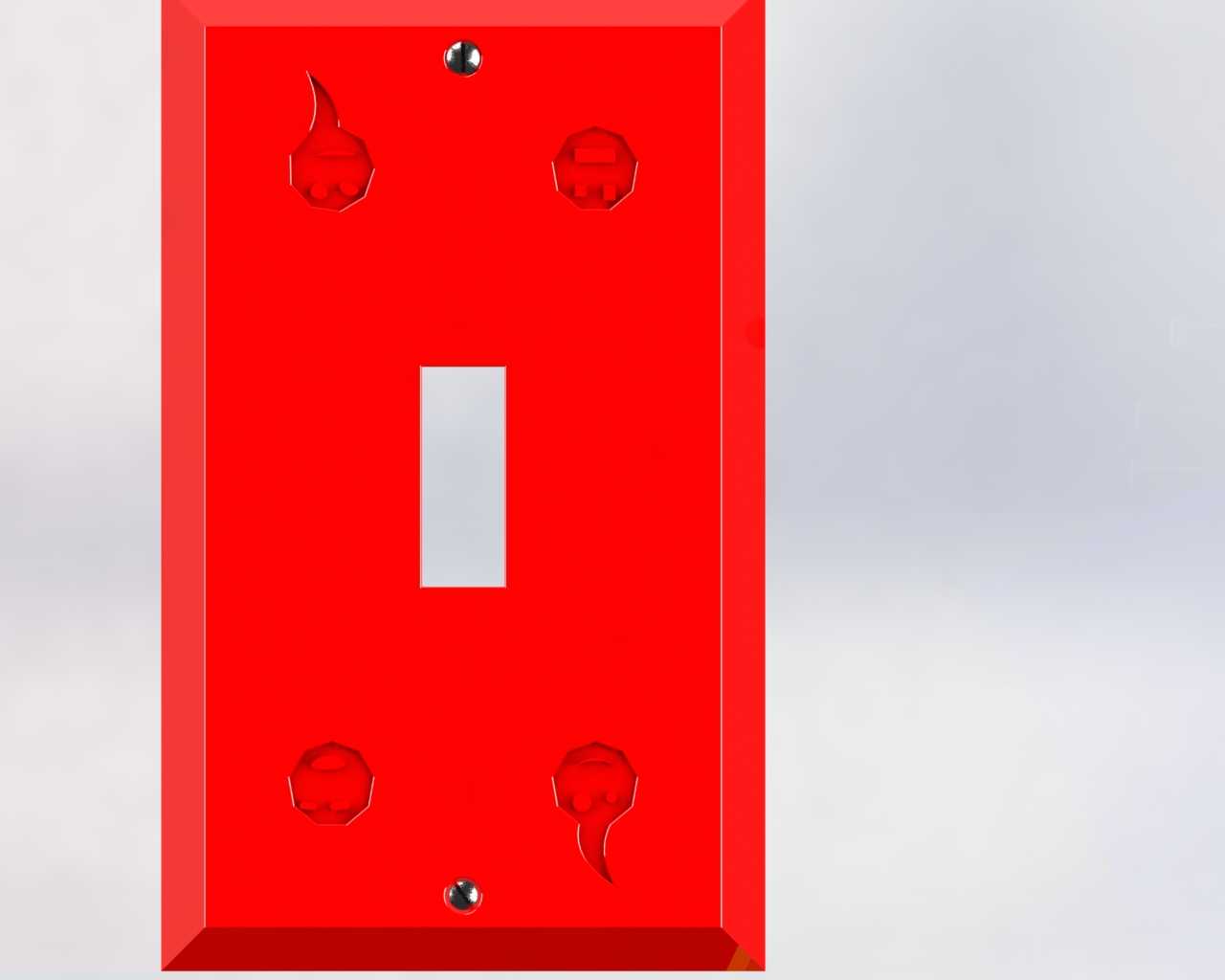

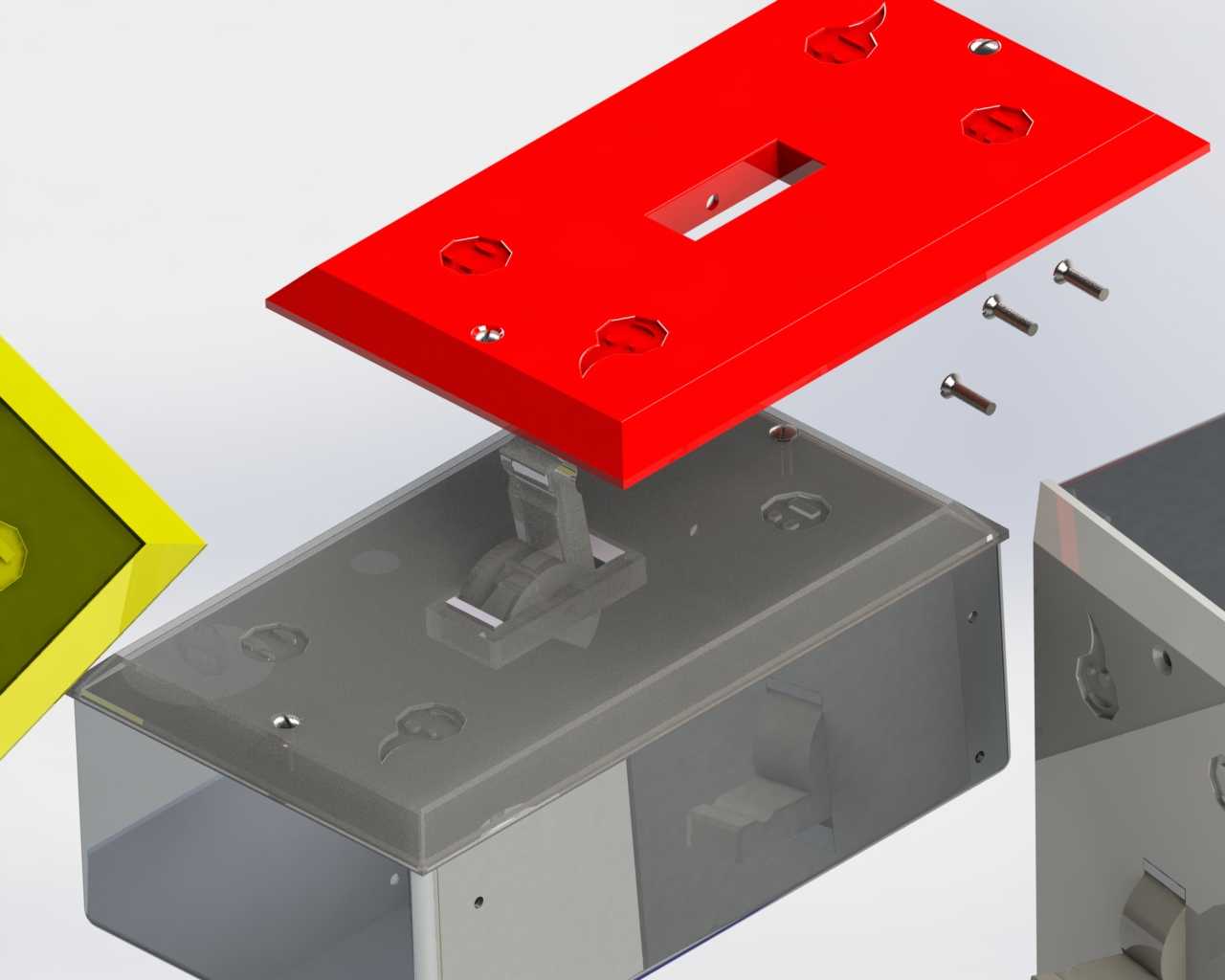

　　表面预留的多个异形孔位对应不同功能标识的刻印位置，中间的矩形缺口是拨杆操作件的伸出让位槽，拨杆组件通过转轴固定在面板内侧，操作时的摆动行程完全在缺口范围内，不会和面板发生运动干涉，面板上的四个小孔对应下壳的固定柱，装配后整个面板表面平整无凸起，方便后续粘贴功能标识或者覆膜防护。安装边界方面，整个壳体为嵌入式安装设计，下壳嵌入安装面板的预留方孔内，上层面板搭在安装面板表面，依靠面板边缘实现定位，不需要额外设计复杂的卡扣结构，适配厚度1-2mm的冷轧钢安装面板或者绝缘工程塑料面板，安装后外露面仅为平整的操作面板，不会突出安装基面过多，避免工位上的工件、工具磕碰损坏操作拨杆。设计过程中特意将拨杆的操作高度控制在合理范围，

　　既保证操作人员戴薄劳保手套时能准确拨动操作，又不会因为拨杆突出过高被意外剐蹭触发误动作，壳体内部预留的空间足够容纳3-4个接线端子，适配常规1.5平方毫米的多股控制线缆接线，走线时可以沿着盒体内侧壁排布，不会被上下壳的合模缝夹伤线皮。面板上的多个预留标识位可以根据实际控制回路的功能，刻印启动、停止、点动等不同标识，不需要重新开模制作面板，适配多类小规模定制化的控制场景，壳体的钣金折弯圆角统一采用小半径处理，既避免锐边割伤安装人员，也不会因为圆角过大导致壳体和安装孔之间出现明显缝隙，提升装配后的外观整洁度。
