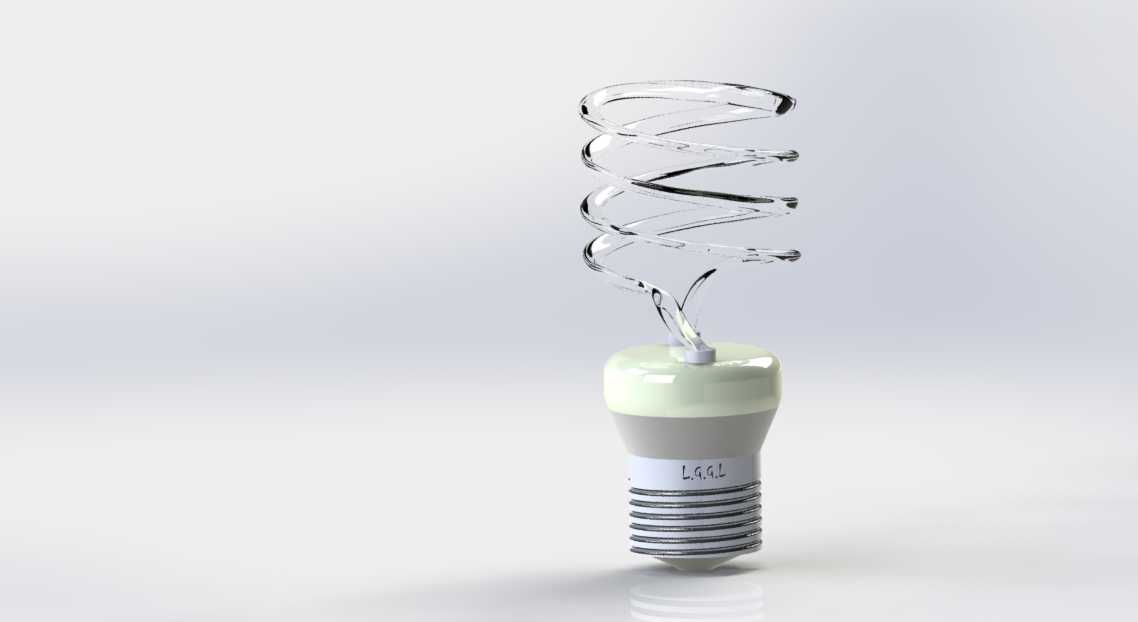

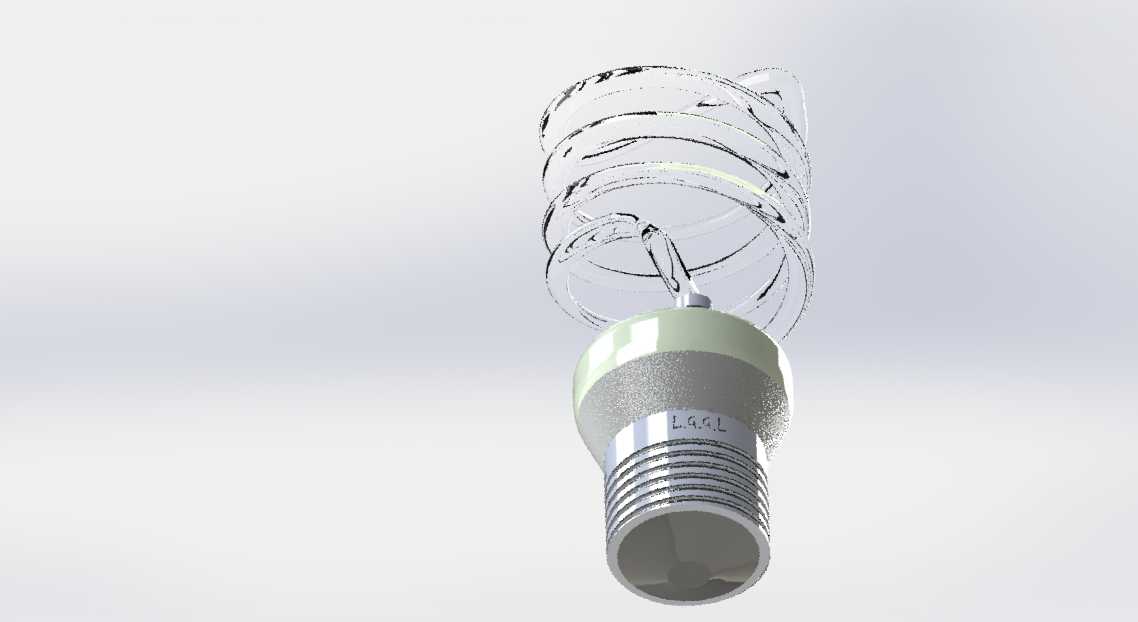

螺旋节能荧光灯结构设计三维数模

　　这款螺旋结构荧光灯的三维建模，核心围绕民用及商用基础照明场景的实际使用需求展开，日常可适配桌面台灯、吸顶灯改造、楼道辅助照明、商铺基础照明等多种安装场景，替换传统白炽灯时无需改动原有灯座结构，适配性较强。设计阶段首先考量了螺旋灯管的弯折曲率，灯管螺旋段的螺距控制在均匀区间，既保证灯管内壁荧光粉涂层在弯折过程中不会出现厚薄不均的问题，也能让灯管发光时的光照覆盖角度达到270度以上，避免普通直管荧光灯照射角度受限的缺陷。灯头部分采用标准E27通用螺口结构，建模时严格遵循螺口的尺寸公差要求，螺纹牙型角度、螺距、配合间隙都按照通用灯座的安装边界设定，保证实际生产后可以直接拧入现有常规螺口灯座，不会出现卡滞、接触不良的问题。

　　灯头与灯管衔接的塑壳部分，做了渐变收腰的结构处理，一方面可以容纳内部的镇流器元器件，预留足够的走线空间，避免元器件挤压出现安全隐患，另一方面收腰结构也能让整灯的重心落在螺口中心轴线上，安装后不会出现歪斜、重心偏移导致的灯座受力不均问题。灯管部分的螺旋直径从下往上逐步收窄，整体外形尺寸控制在常规节能灯的安装边界内，最大外径不超过60mm，整灯高度控制在120mm以内，可以适配绝大多数带灯罩的灯具安装空间，不会出现灯罩无法闭合的问题。建模过程中对灯管的玻璃壁厚做了均匀化处理，壁厚控制在0.8mm，既保证玻璃结构的强度，避免运输安装过程中出现碎裂，也能控制整灯的重量，减少灯座的承重负荷。灯头底部的接触触点做了凸起结构设计，

　　保证安装后与灯座内部的导电片可靠接触，避免出现接触电阻过大导致的发热问题。内部的走线槽在塑壳内部做了隐藏式设计，既可以固定导线位置，避免组装时导线移位触碰发热部件，也能让整灯的外部结构更简洁，没有多余的凸起结构。螺旋灯管的末端与塑壳的衔接处做了密封槽结构，方便后续打胶密封，避免潮气进入灯体内部影响电路寿命。整体结构没有多余的复杂零件，拆分后仅包含螺旋灯管、塑壳中座、螺口灯头、内部触点四个主要部件，组装工序简单，适合批量生产装配，各部件的配合间隙都按照量产的公差要求设定，建模时预留了0.2mm的装配余量，避免生产过程中因为注塑收缩、玻璃成型误差导致的装配困难问题。
