KOLVER扭矩驱动器控制主机结构设计

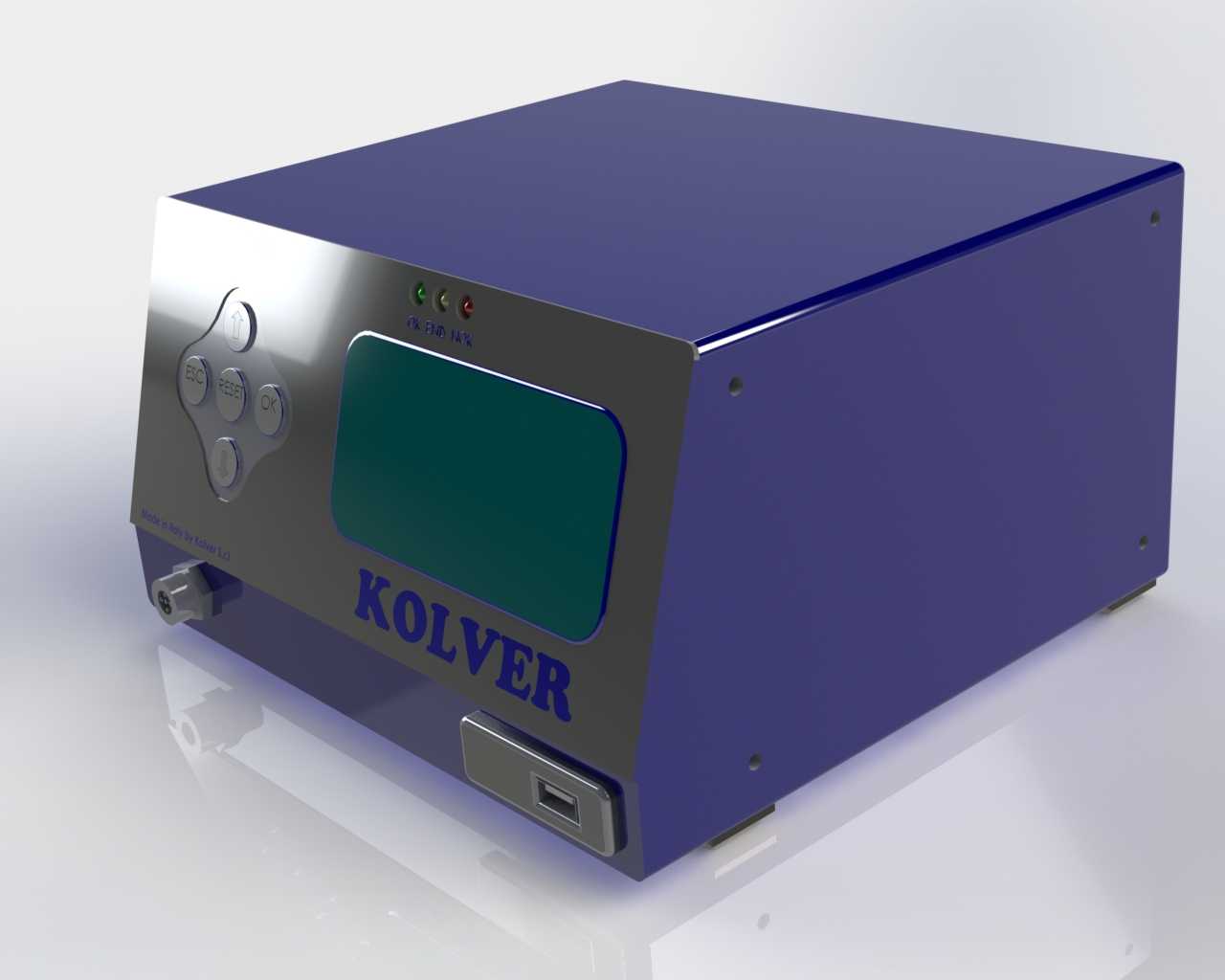

　　这款扭矩驱动器控制主机，是面向工业拧紧装配场景开发的测控核心单元，常见于汽车零部件装配、电子元器件锁付、精密五金组装等对拧紧扭矩有严格管控要求的工位，承担扭矩信号采集、拧紧参数设置、作业过程数据存储、异常工况报警等核心功能，是电动拧紧系统里连接操作端扭矩采集单元与执行端拧紧轴的关键中转控制部件。从结构设计来看，整机采用方正箱式布局，主体外壳采用分体式拼接结构，侧围与上盖为统一的深色硬质壳体，前操作面板采用金属质感的饰面做功能区区分，这种设计一方面能在车间多尘、存在少量切削液飞溅的工况下，为内部电路板、信号处理模块提供可靠的防护，另一方面方正的外形也方便在工作台面摆放，或是嵌入标准设备机架的安装槽位，

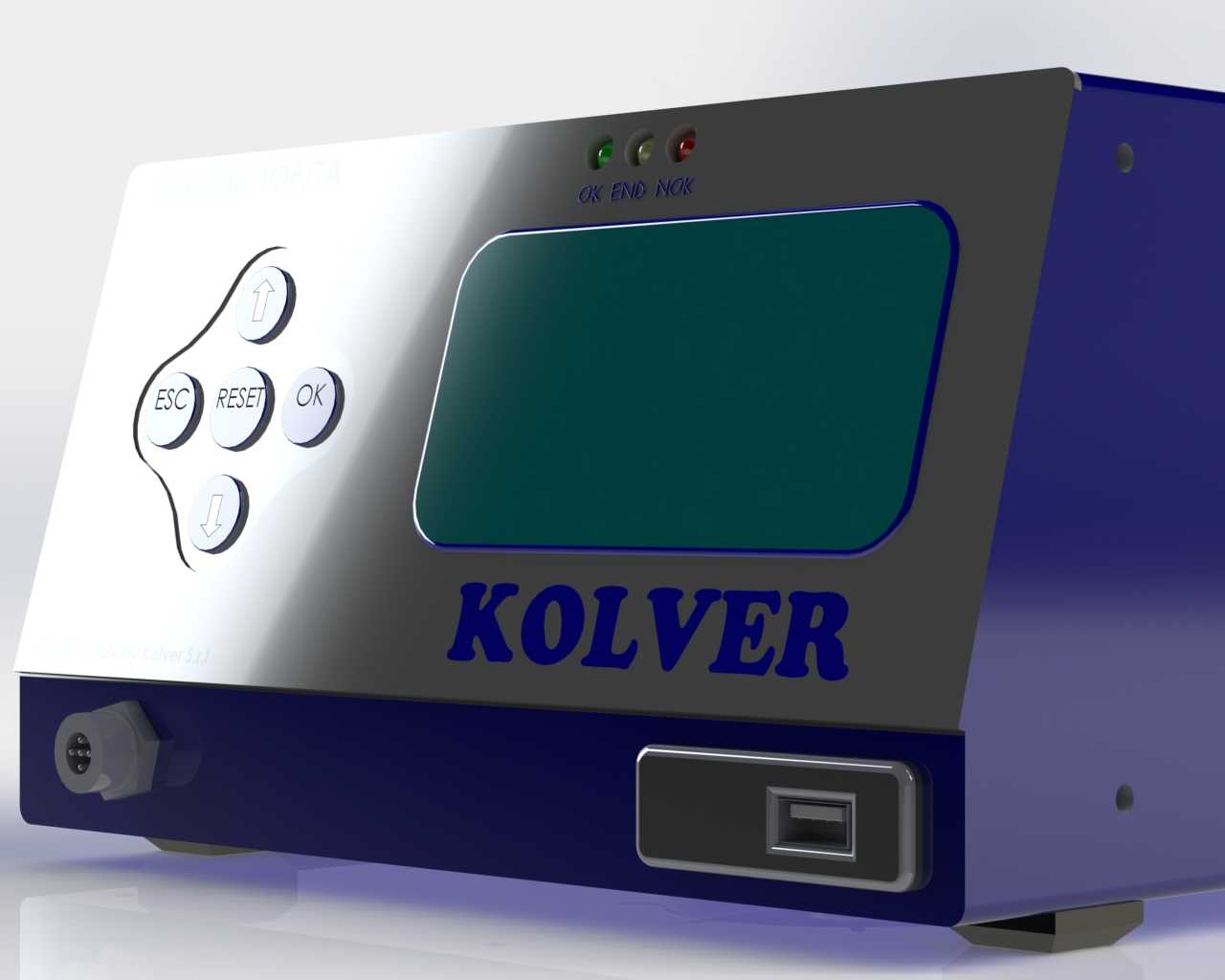

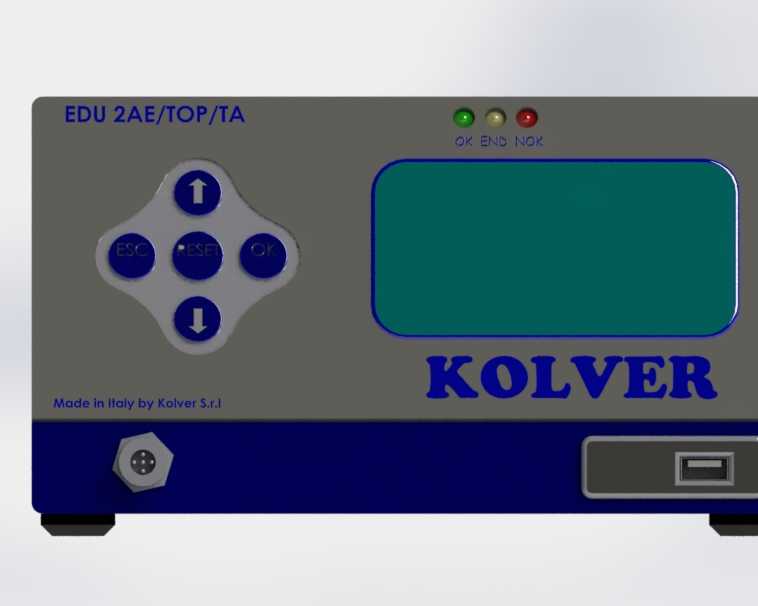

　　不会出现异形结构占用多余安装空间的问题。前操作区域的布局完全贴合一线操作人员的使用习惯，左侧布置多枚物理操作按键，用于参数切换、模式选择、数值调整，按键采用凸起式设计，操作人员佩戴劳保手套也能准确触发，不会出现触控屏在车间环境下误触、沾污后操作失灵的问题；中部设置一块嵌入式显示屏，用于实时显示当前扭矩数值、拧紧合格判定结果、作业计数等信息，屏幕做了内凹处理，能避免工位上的工具磕碰刮花屏幕表面；屏幕上方布置三枚状态指示灯，分别对应电源接通、作业合格、故障报警三种状态，操作人员远距离就能快速识别设备运行状态，无需凑近查看屏幕内容。面板下部预留了数据接口，用于连接前端扭矩采集单元、外接数据导出设备，接口位置做了内凹防护，

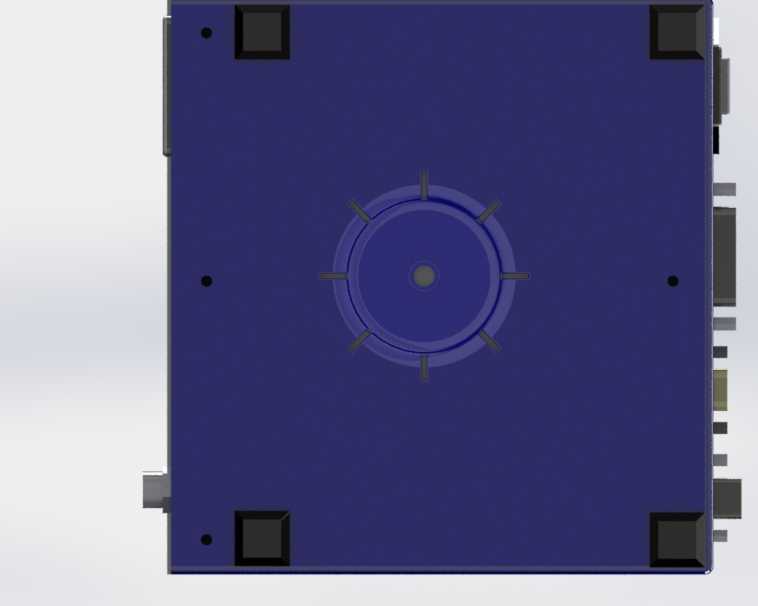

　　避免日常插拔线材时接口受力松动，同时也能减少粉尘从接口缝隙进入设备内部。设备底部预留了防滑支撑脚垫的安装位，放置在工作台面时不会因为操作人员触碰按键出现滑动，若需要机架安装，壳体侧面也预留了标准的安装螺孔位，无需额外加工转接件就能完成固定。内部结构设计上，电路板安装位与外壳之间预留了足够的散热间隙，信号处理模块与电源模块做了分区布置，减少电源纹波对扭矩微弱信号的采集干扰，壳体的拼接缝隙处预留了密封胶条的安装槽，能满足常规工业场景的防护等级要求，避免车间内的金属粉尘进入内部造成电路短路。
