雅加达技能竞赛铰接式夹紧支座结构

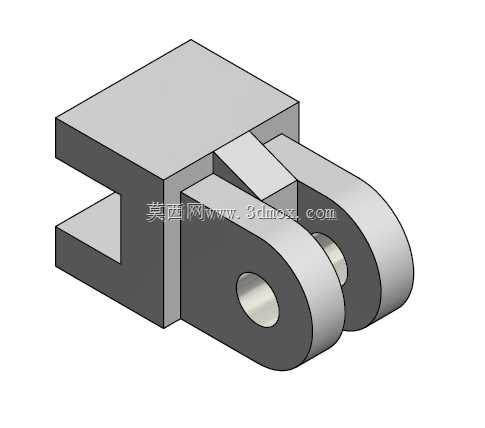

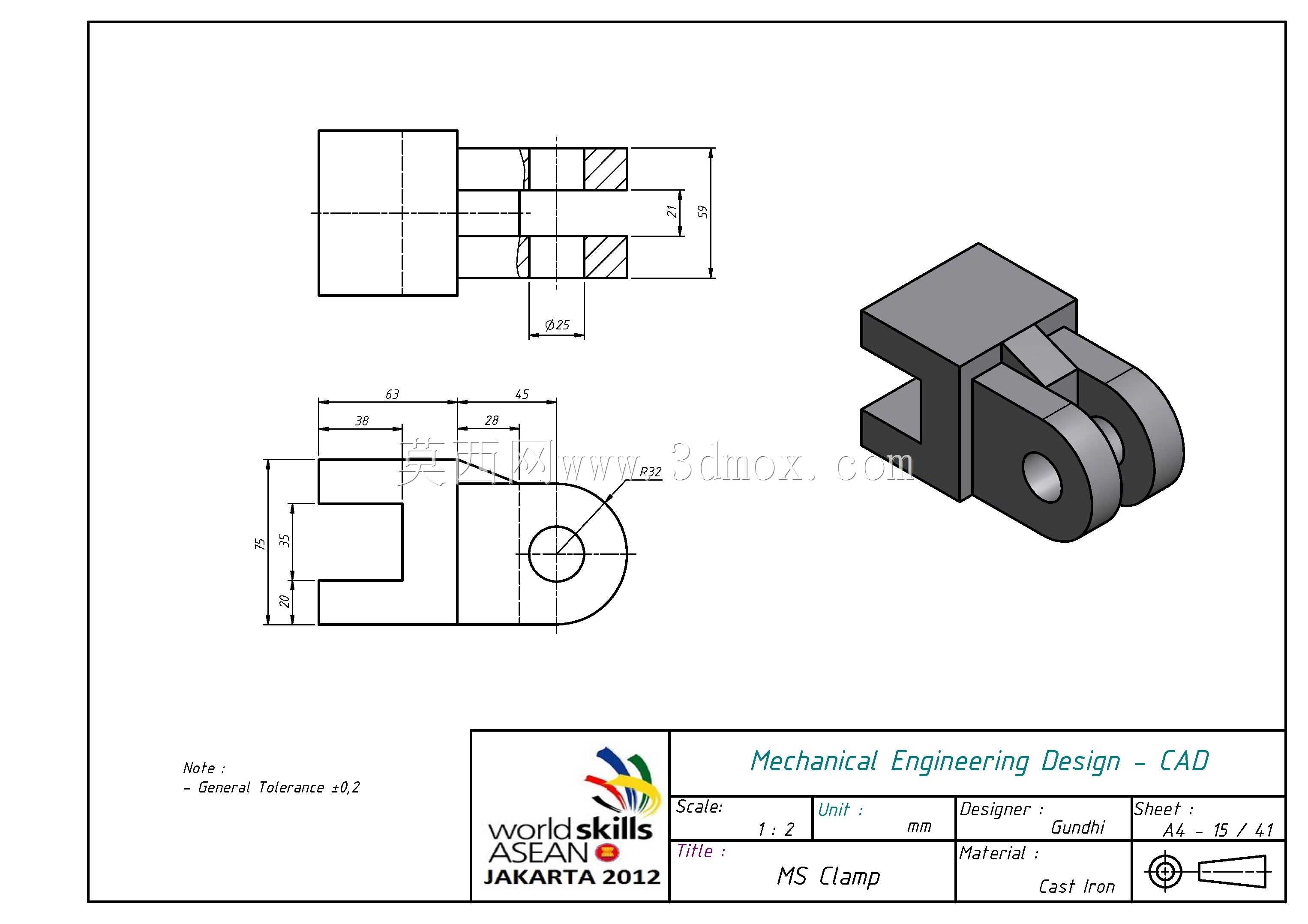

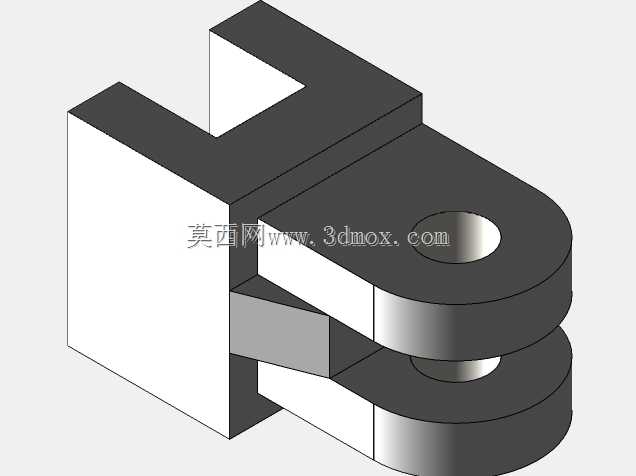

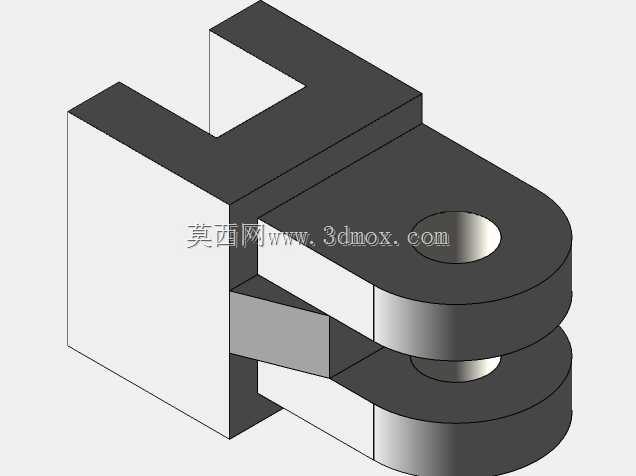

该铰接式夹紧支座多用于工装夹具系统的末端执行连接环节，在工位定位、工件夹持场景中承担铰接传动与支撑限位的复合作用，常见于钳工装配工位、小型零件机加工装的定位模块中，可配合气缸、手动压杆完成工件的侧向夹紧与角度自适应调整。从结构设计来看，主体采用C型槽式安装基座，上部的方块结构可直接嵌入工装台的T型槽内，无需额外加工安装沉孔，槽体的平行边设计可保证安装后沿槽方向的滑动调整余量，适配不同工位的夹持位置需求。前端的双铰接耳板采用同轴孔设计，孔内预留了衬套安装空间，可根据铰接轴的磨损情况快速更换铜质衬套，降低长期使用的维护成本，耳板的圆弧过渡结构可有效降低铰接摆动过程中的应力集中，避免反复载荷下出现根部断裂问题。连接基座与铰接耳的加强筋采用斜置式布局，筋板厚度与耳板厚度保持一致，在保证整体刚性的同时控制零件整体重量，不会给工装的移动调整带来额外负载。尺寸方面，该零件总宽度控制在79mm，C型槽的开口尺寸适配常规12mm厚度的工装台板，铰接孔的中心高度距离基座安装面为32mm，双铰接耳的间距为18mm，可适配直径10mm的标准铰接销轴，安装时无需额外加工转接件，可直接与标准压臂、连杆组件配合使用。设计过程中优先考虑了零件的加工工艺性，所有外露棱边均做了0.5mm的倒角处理，避免装配过程中划伤操作人员，基座的安装面平面度公差控制在0.02mm以内，保证安装后与工装台面的贴合度，不会出现夹持过程中的晃动偏移。铰接耳的同轴度公差控制在0.015mm，保证铰接轴穿入后转动顺畅无卡滞，不会出现单侧受力导致的销轴偏磨问题。在实际应用中，该结构可单独作为手动夹具的铰接支座使用，也可多个组合使用构成联动夹紧机构，适配小型异形零件的多点夹持需求，在技能竞赛类的工装设计任务中，这类结构往往需要兼顾加工难度与功能实用性，在有限的尺寸边界内完成夹持力的传递与角度补偿，避免工件装夹过程中出现过定位或者夹持力不足的问题。
