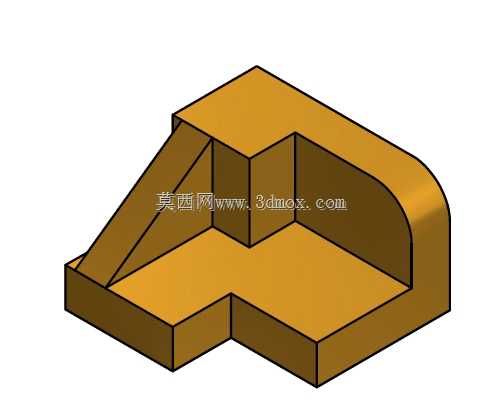

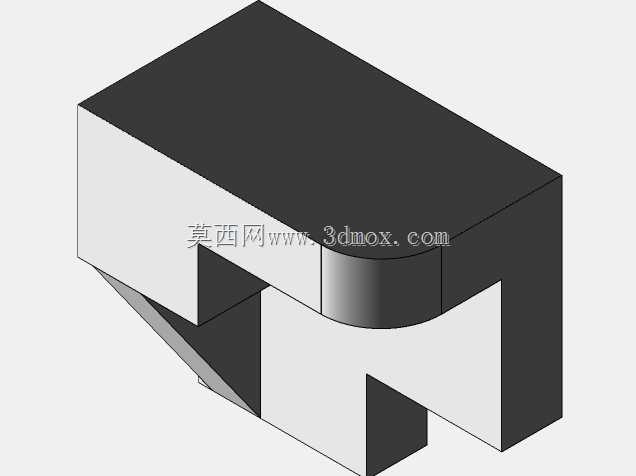

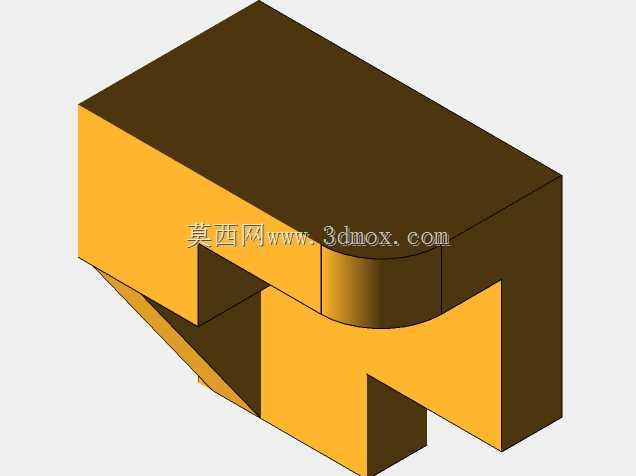

L型带加强筋圆弧转角托架结构

该类转角支撑托架多应用在设备框架转角衔接、工装台边角加固、输送线侧边防护栏安装等场景，作为边角位置的受力承载连接件，承担垂直方向载荷与侧向倾覆力的传递作用，避免直角衔接处出现应力集中导致的结构开裂或形变。从结构设计来看，构件整体采用L型折边布局，其中一侧折边末端做圆弧过渡处理，替代传统直角锐边结构，一方面能够减少安装调试过程中锐边对操作人员的剐蹭风险，另一方面圆弧曲面的应力分散效果优于直角结构，在承受交变载荷时可降低转角位置的疲劳损伤概率。内侧设置的三角加强筋沿垂直载荷方向排布，筋板两端分别与两侧折边的内壁完全贴合，通过筋板的抗弯截面模量提升整体结构的刚性，在同等板材厚度下，带加强筋的结构承载能力较无筋平板折角结构提升40%以上，可减少厚板材的使用，控制构件整体重量。设计过程中需重点把控安装边界尺寸，底部折边的安装孔位需匹配常用型材的槽口间距，侧边折边的高度需适配被支撑构件的安装面宽度，圆弧转角的半径需控制在不干涉相邻管线、线缆排布的范围内，避免安装时出现构件与周边设备的磕碰。实际选型应用时，需根据承载载荷大小调整板材厚度与加强筋的排布密度，若用于重载设备的边角支撑，可在筋板与折边的衔接位置增加圆角过渡，进一步降低焊接或成型过程中的应力残留；若用于轻载工装的框架衔接，可适当减小筋板厚度，在满足刚性要求的前提下压缩生产成本。该类构件的成型工艺可根据批量大小选择钣金折弯焊接或一体铸造成型，小批量定制场景多采用钣金折弯后焊接加强筋的方式，生产周期短且改型灵活；大批量量产场景可采用开模铸造或一体冲压成型，构件一致性更好，成型后无需额外焊接打磨，表面处理可根据使用环境选择喷塑、镀锌或氧化处理，适配不同工况下的防腐蚀、耐磨需求。安装时需保证底部折边与安装基准面完全贴合，避免出现悬空间隙导致受力时局部应力过大，紧固螺丝需采用平垫+弹垫的组合防松结构，在设备长期运行产生振动的场景下，可额外涂覆螺纹锁固胶提升连接可靠性。
