技能实训用L型带孔胎架结构设计

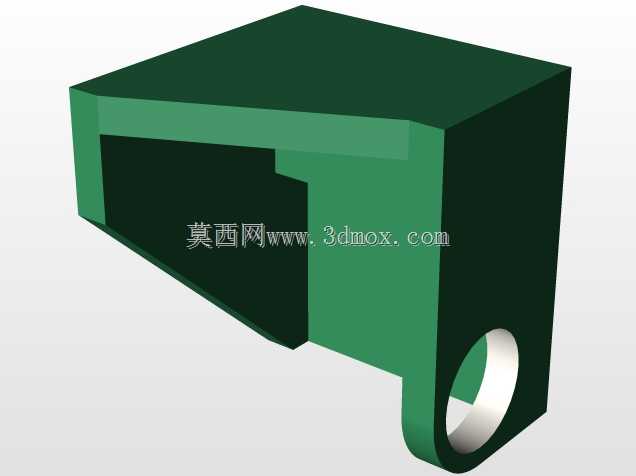

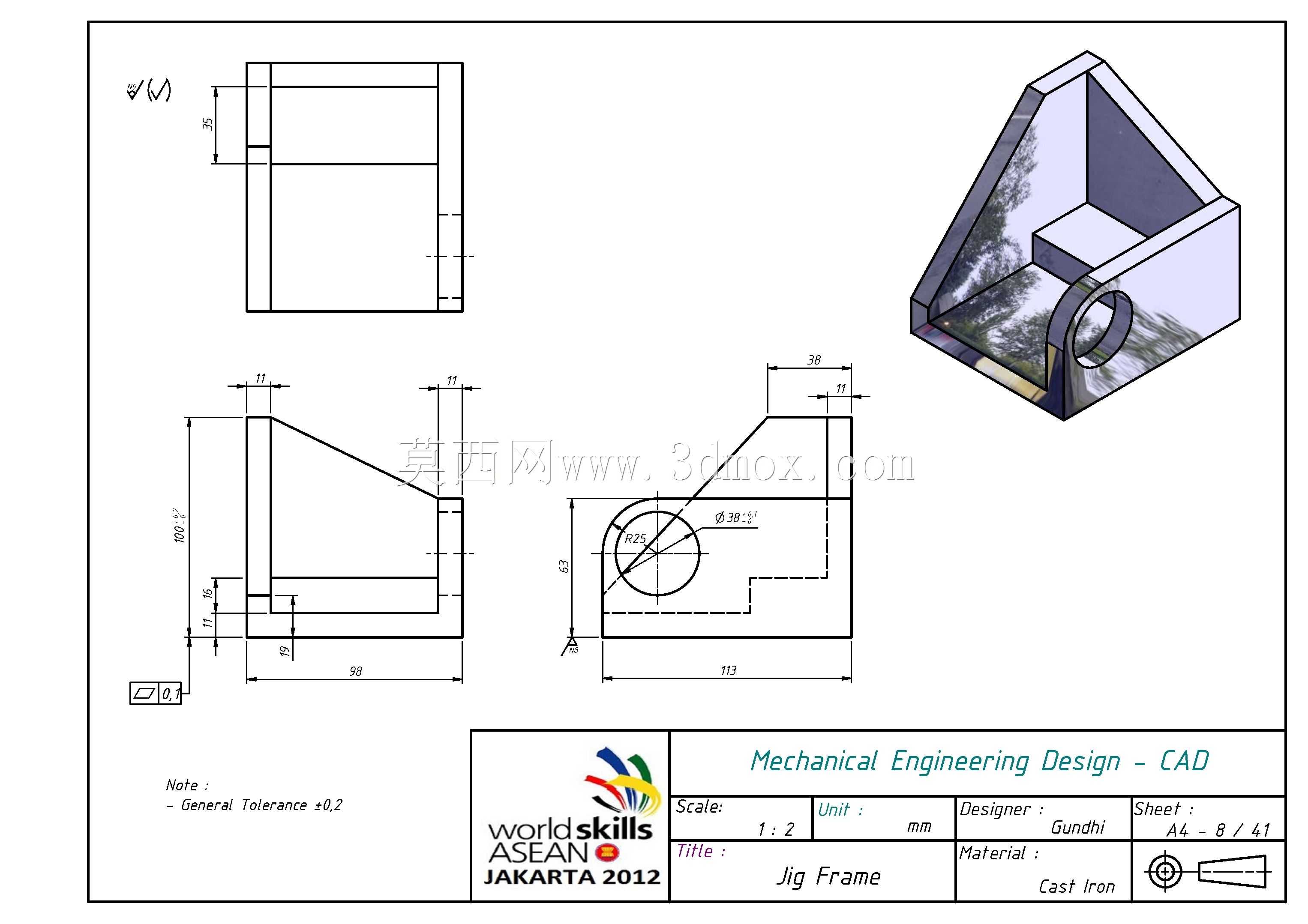

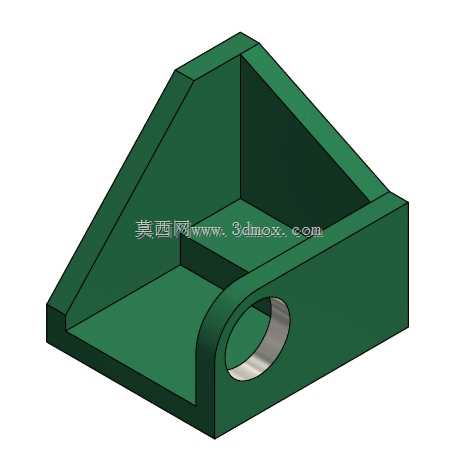

这款带侧向通孔的L型胎架，是机械加工实训与小型工装夹具体系里常见的定位支撑构件，日常多在钳工技能考核、小型零件装夹工位、非标设备辅助定位场景中使用，核心作用是为轴类、板类待加工工件提供垂直方向的定位基准与侧向支撑，避免加工过程中工件出现位移、翘曲问题。从结构设计逻辑来看，整体采用直角三角形加强的L型盒体结构，两个互相垂直的安装面可分别贴合设备工作台基准面与工件定位面，背部的三角加强筋直接衔接两个垂直壁面，能在承受垂直方向压载荷与侧向推载荷时，将应力均匀分散到整个支撑基体上，避免薄壁位置出现应力集中导致的变形。侧向伸出的带孔凸台做了圆角过渡处理，孔壁为精加工面，既可以穿入定位销轴实现胎架自身在工作台T型槽上的位置锁定，也能作为铰接支点搭配压紧杆使用，实现对工件的快速压紧固定，凸台根部的圆角设计能有效降低应力集中系数，在反复装夹受力的场景下可避免根部出现开裂问题。胎架内部的空腔结构并非随意设计，一方面是在保证整体结构刚度的前提下减少实体材料用量，降低构件自重，方便实训场景下学员快速挪动调整位置，另一方面空腔的内侧壁也可作为小型异形工件的定位挡边，适配不同外形工件的装夹需求。两个垂直安装面的平面度、相邻面的垂直度都有较高的形位公差要求，实际加工时需要一次装夹完成两个基准面的精加工，避免二次装夹带来的位置误差，保证作为定位基准的精度可靠性。安装边界上，底部安装面的宽度可适配常规钳工台、小型加工中心工作台的T型槽间距，侧向通孔的轴线与底部安装面保持平行，孔中心到底面的高度为固定标准值，可搭配同系列的实训垫块、压紧组件实现组合使用，不需要额外定制转接件就能快速完成工位搭建。这类胎架在技能考核场景中，主要用来考察从业者对薄壁加强结构、应力集中规避、形位公差控制的设计与加工能力，在实际生产场景中，也常作为非标自动化设备的小型支撑座使用，用来承托传感器安装支架、小型导向轴等轻载部件，结构简单可靠，加工难度适中，兼具实训教学价值与实际生产使用价值。
