微型数控绘图仪步进驱动单元结构

项目分类:3D模型 发布时间:2021-08-31 ID:256223
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构
  • 微型数控绘图仪步进驱动单元结构

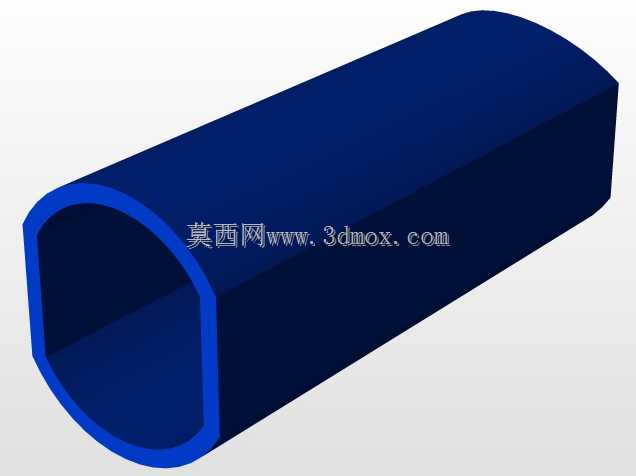

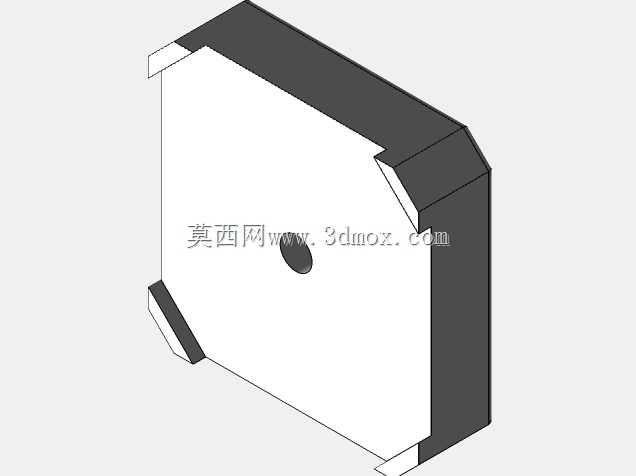

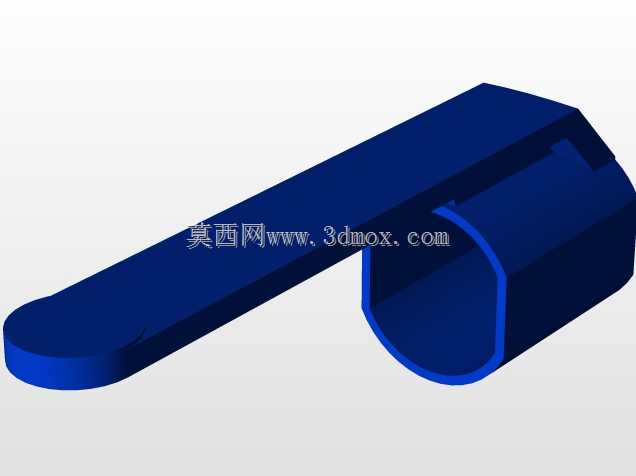

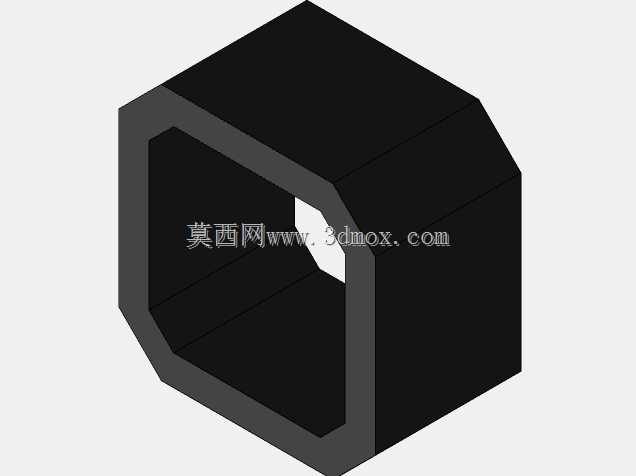

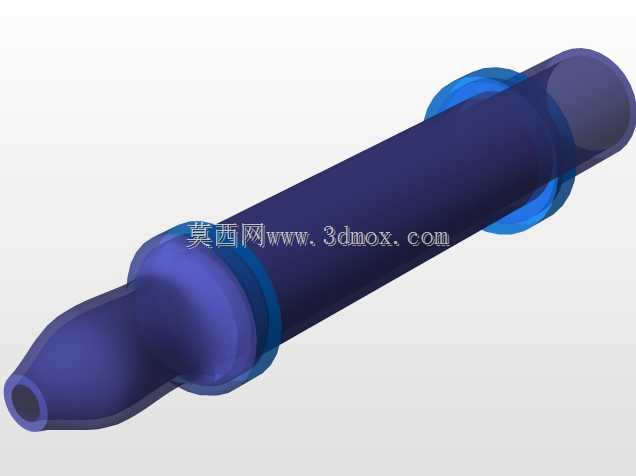

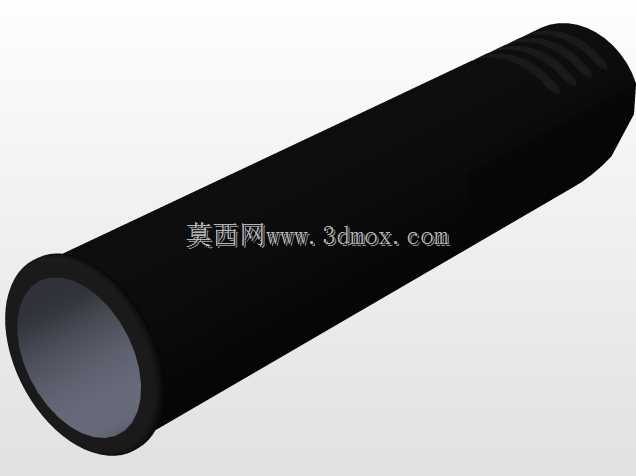

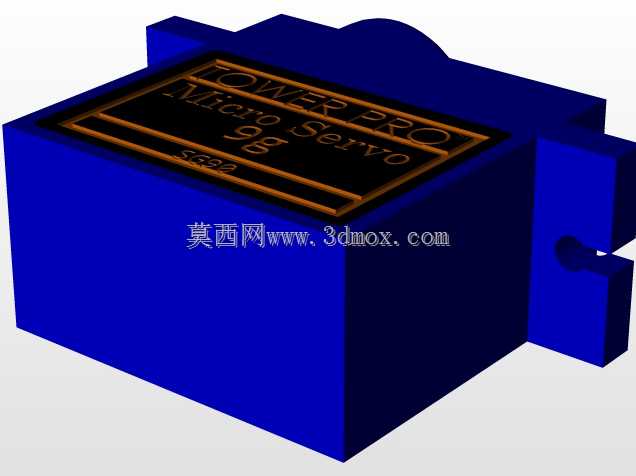

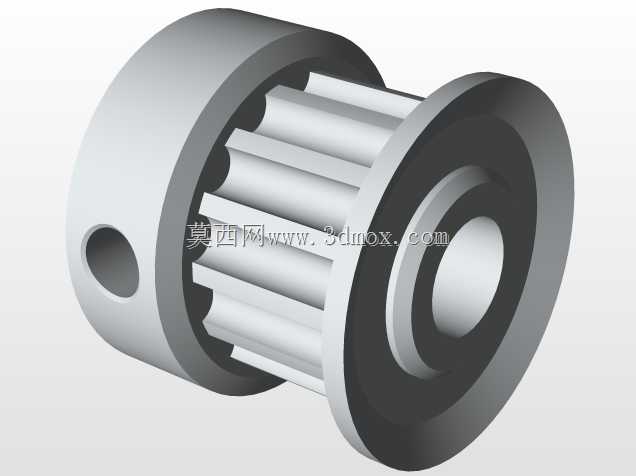

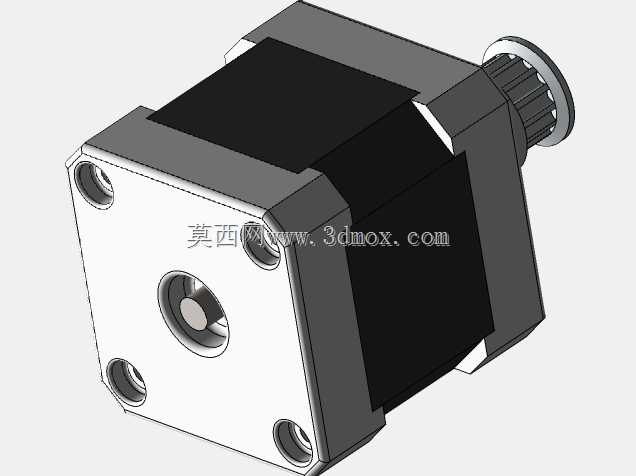

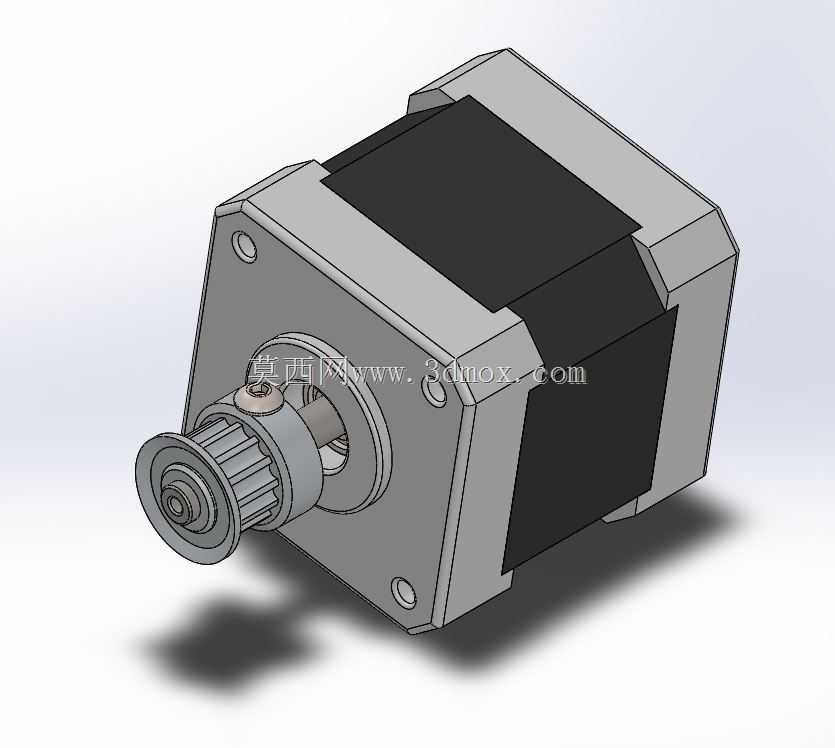

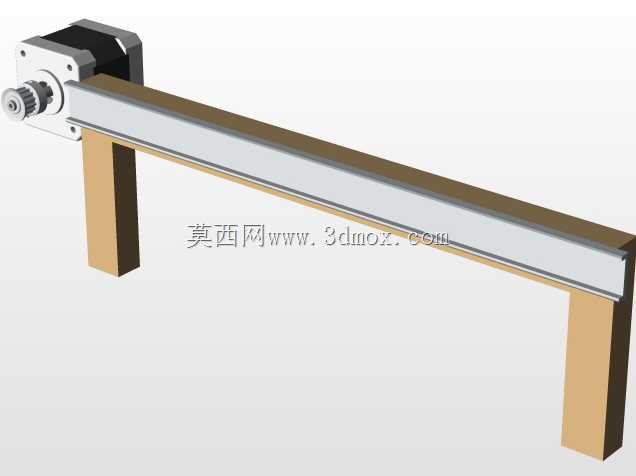

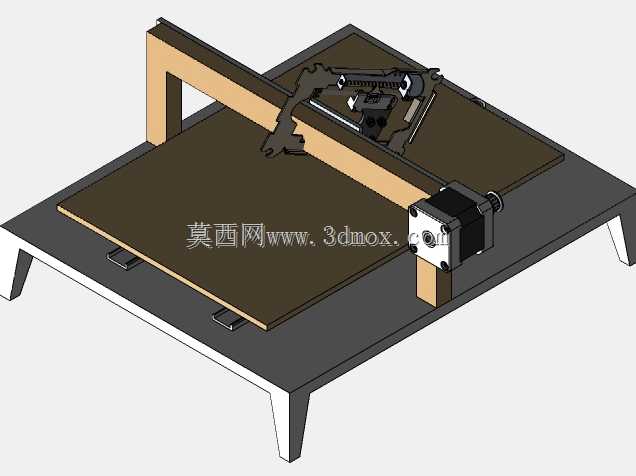

该驱动单元作为微型数控绘图设备的核心执行部件,主要适配桌面级小型数控绘图仪的X/Y轴进给传动场景,在实际作业中负责将电控系统发出的脉冲信号转化为绘图笔架的精准直线位移,直接决定绘图过程中的轨迹精度与线条流畅度。从结构设计逻辑来看,单元主体采用方形机座的步进电机作为动力源,机座四周预留的沉头安装孔可直接适配绘图仪铝型材框架的安装基准,安装时无需额外设计转接支架,能有效压缩设备内部的装配空间,适配微型设备紧凑的布局要求。输出轴端集成的同步带轮采用齿形啮合传动结构,相比传统齿轮传动具备更低的运行噪音,同时带轮与电机轴之间通过顶丝实现周向固定,装配时可根据实际传动中心距微调带轮的轴向位置,抵消框架加工带来的尺寸公差,降低零件加工精度要求与整体装配难度。在实际功能表现上,该驱动单元可匹配不同齿距的同步带实现传动比调整,针对不同绘图速度需求的场景,只需更换对应规格的同步带轮即可完成参数适配,无需改动电机安装位与主体框架结构。设计过程中充分考虑了微型绘图设备的负载特性,绘图笔架整体负载较轻,因此电机选型时在保证输出扭矩满足快速进给需求的前提下,尽可能缩小机座的外形尺寸,机座端面的定位凸台可与框架安装孔实现间隙配合,装配时能快速完成同轴度找正,减少装配调试的工时消耗。从安装边界来看,电机本体的方形轮廓不会与周边的走线槽、笔架升降机构产生运动干涉,输出轴伸出长度经过精准核算,同步带轮安装完成后,带轮端面与电机前端盖的间隙控制在合理范围,既避免运转过程中带轮与端盖发生摩擦,也不会因轴伸过长导致带轮运行时出现径向跳动,保障传动过程的平稳性。日常维护过程中,只需定期检查同步带的张紧度与顶丝的紧固状态,即可保证长期运行的传动精度,无需对电机本体进行拆解维护,适配桌面级设备低维护成本的使用需求。
