滚动轴承故障振动测试试验台结构设计

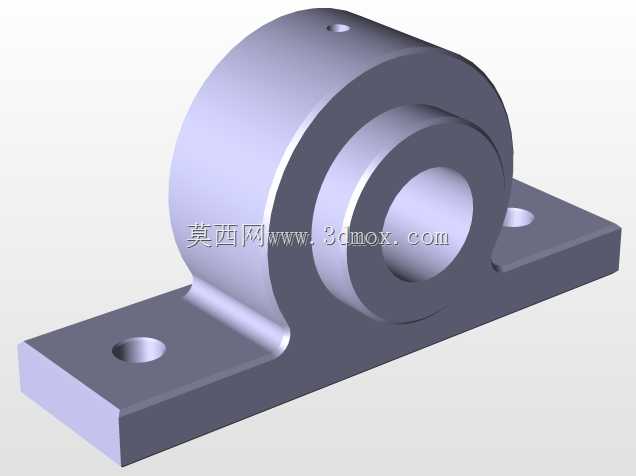

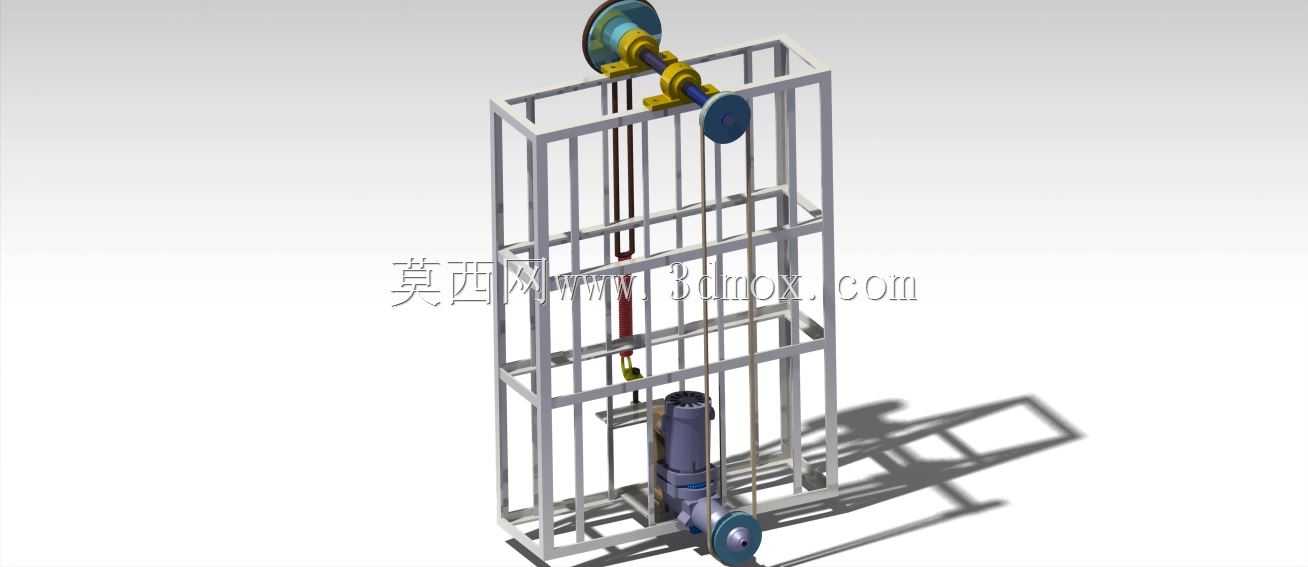

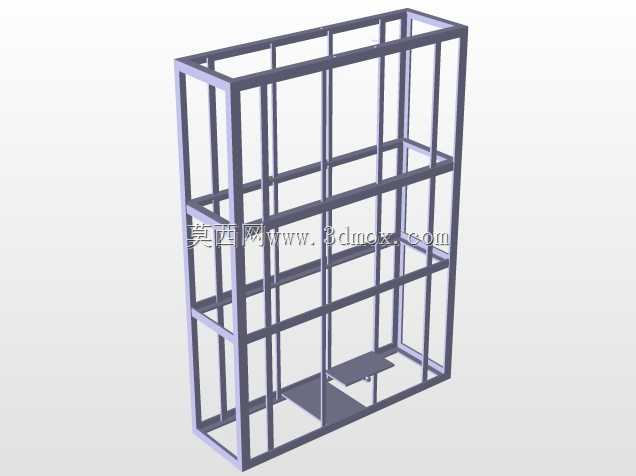

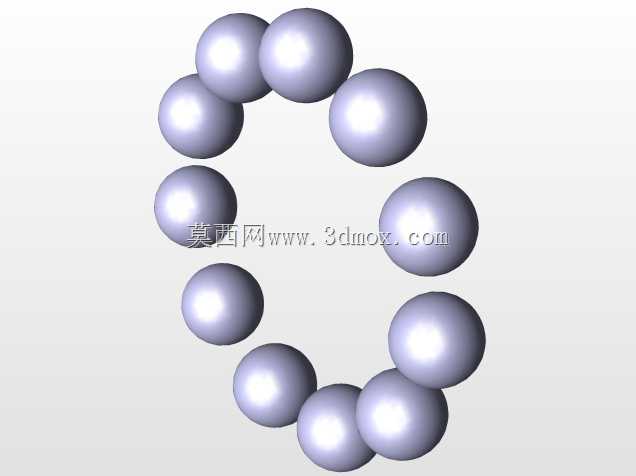

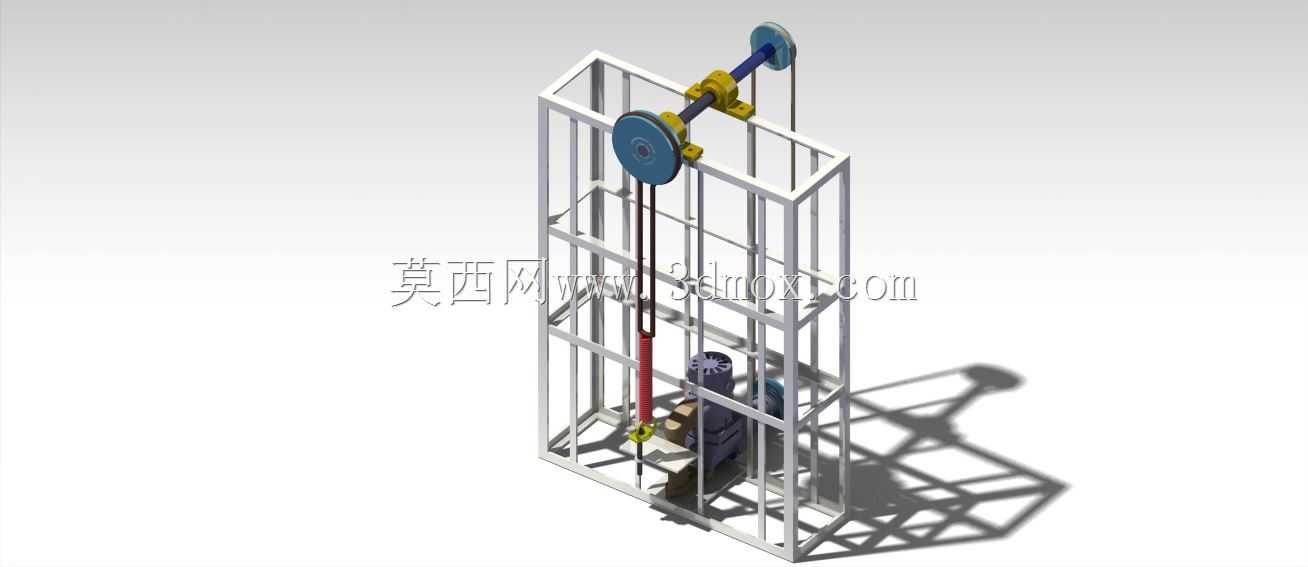

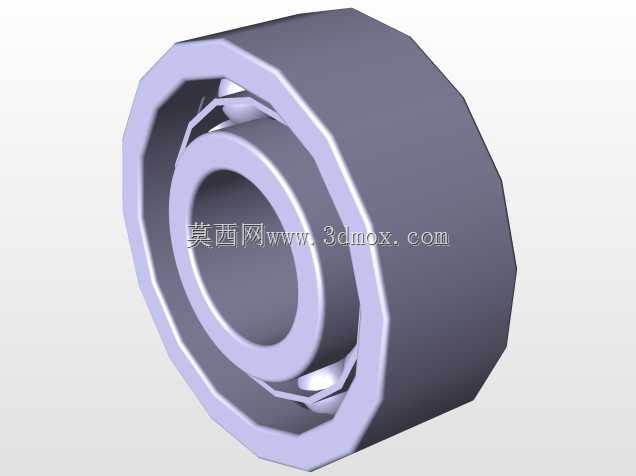

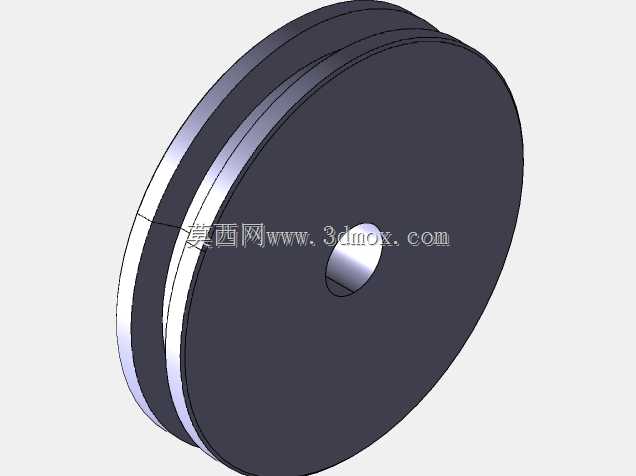

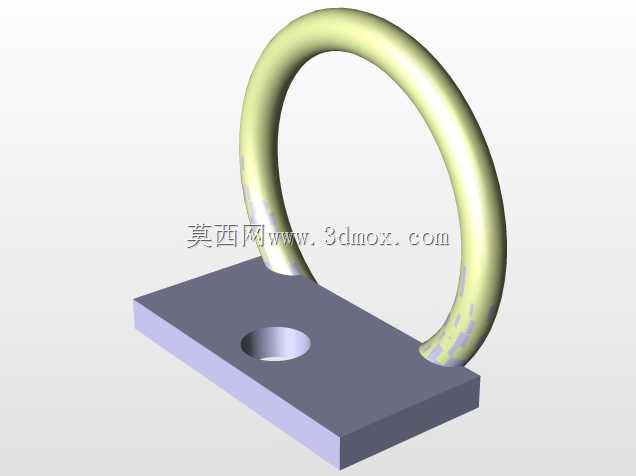

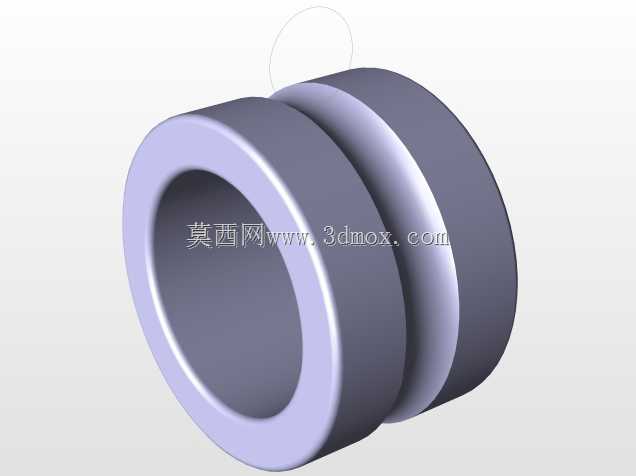

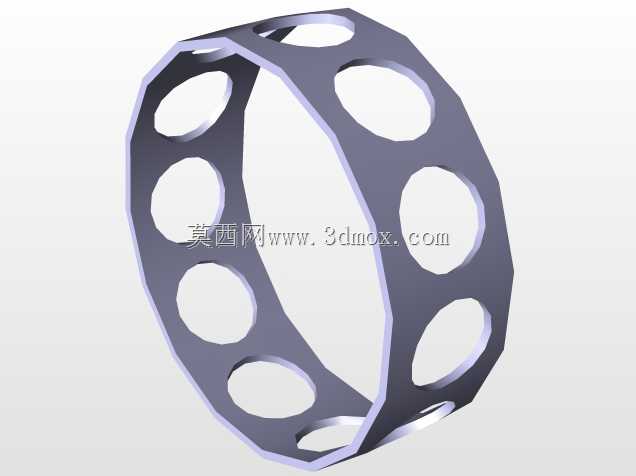

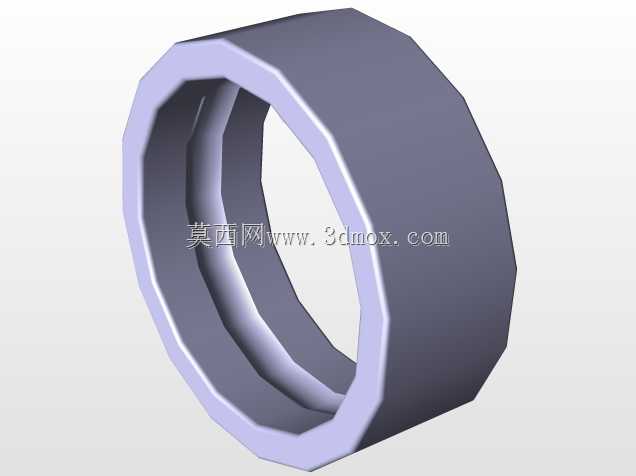

在旋转机械运维与故障诊断领域，轴承运行状态直接决定整套设备的可靠性，一旦轴承元件因疲劳、装配偏差或工况波动出现损伤，很容易引发连锁停机甚至安全事故，这类轴承故障振动测试试验台，就是为了在实验室环境下复现不同缺陷轴承的运行振动特征，为故障诊断算法、状态监测传感器的校准提供标准化测试载体。从结构布局来看，整套试验台采用方管焊接的框架式机架作为承载主体，框架采用矩形截面型材拼接，整体安装边界可适配常规实验室工作台面，底部预留的安装孔位可直接通过膨胀螺栓或压板固定在混凝土地基上，避免测试过程中机架自身振动干扰数据采集精度。传动部分采用带轮传动结构，主动带轮连接驱动单元，从动带轮通过转轴搭载待测试轴承，皮带张紧结构设置在机架侧方，可通过调节螺栓调整皮带张紧度，适配不同转速下的传动需求，避免皮带打滑带来的转速波动影响测试结果。测试工位可同时搭载正常轴承与带有外圈、内圈、滚动体不同缺陷的故障轴承，通过更换不同缺陷程度的被测件，可采集不同载荷、不同转速下的振动响应数据，加速度传感器可直接吸附在轴承座位置，采集的振动信号可直接传输至后端分析系统，提取故障特征频率。设计过程中重点考虑了不同测试工况的适配性，机架上部的滑轮配重结构可实现径向载荷的定量加载，通过增减配重块即可调整轴承所受径向载荷大小，模拟不同负载工况下的轴承运行状态，配重导向结构采用直线光轴约束，避免配重升降过程中出现偏摆，保证加载力始终沿轴承径向施加。整套结构的传动部件全部做了安全防护设计，旋转的带轮、转轴外侧预留了防护罩安装位，测试过程中可加装亚克力防护罩避免人员误触，框架式结构也为传感器布线、被测件更换预留了充足操作空间，操作人员可在不拆解主体机架的情况下完成轴承更换、皮带调整、传感器校准等日常操作。从实际应用场景来看，这类试验台既可以用于高校机械专业的故障诊断实验教学，也可用于轴承生产企业的出厂性能抽检，还能为工业现场的状态监测系统提供故障样本数据支撑，结构上的模块化设计也方便后续拓展，可根据测试需求加装温度传感器、噪声传感器，实现多参数同步采集。
