尾翼稳定弹丸改装弹托结构设计

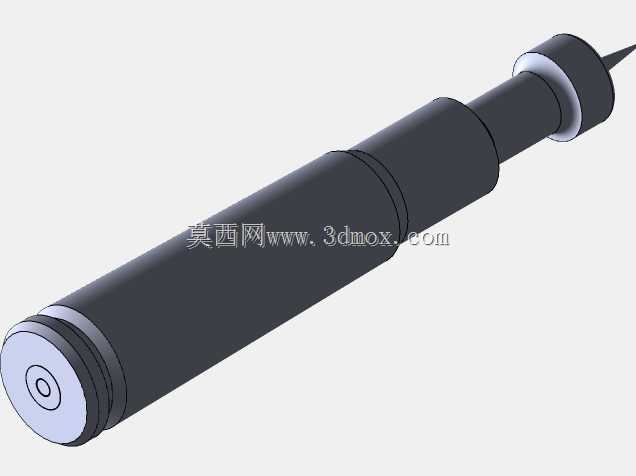

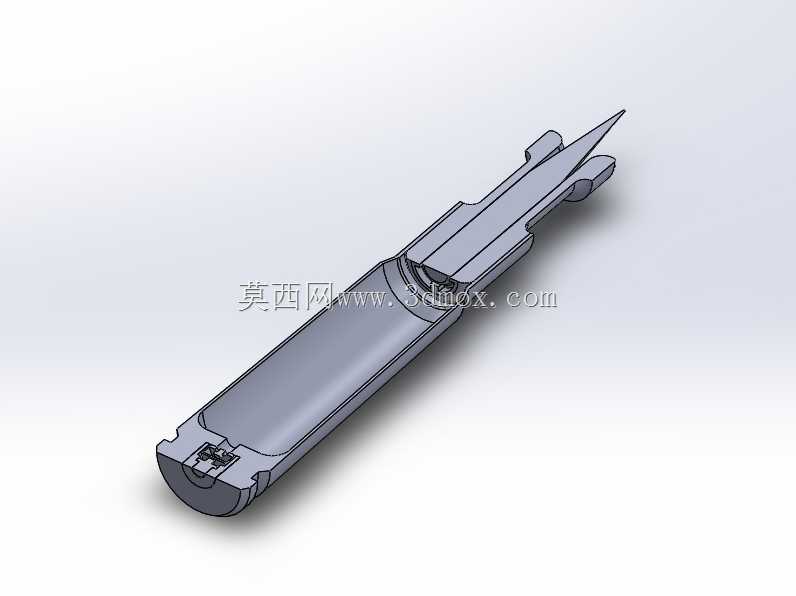

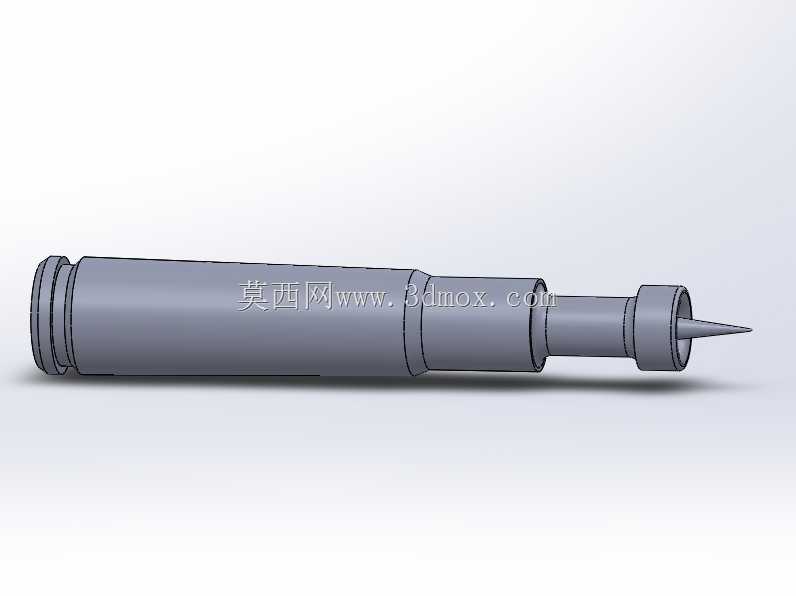

本次设计针对13x120mm弹药筒改装需求，聚焦尾翼稳定弹丸的弹托部分做结构优化，适配真空装药的尾翼稳定弹丸工况。在常规尾翼稳定弹丸的发射流程中，尾翼会在出膛后展开维持弹丸飞行姿态，但尾翼结构本身会增加弹丸出膛时的气动阻力，同时对装药燃烧的气流场存在一定干扰，在真空装药的特定弹药体系中，这类干扰会被放大，直接影响弹丸初速稳定性与射击精度。设计过程中首先梳理了原有弹药筒的内部安装边界，弹体总长度适配120mm弹药筒的内腔长度，最大外径与药筒内壁保持0.12mm的装配间隙，保证装填时的顺畅度，同时避免发射时出现火药气体窜漏的问题。弹托部分采用分体式承力结构，前端设置对称的定位凸棱，与弹丸尾部的定位槽精准卡合，发射时能够均匀传递火药燃气的推力，避免弹丸在膛内出现偏摆。弹托主体采用半包裹式结构，在保证承力强度的前提下尽可能削减非必要结构重量，减少弹托出膛后分离时对弹丸姿态的扰动，同时降低无用重量带来的初速损失。针对真空装药的燃烧特性，弹托尾部设计了环形密封端面，能够在发射初始阶段完全封闭药筒尾部的燃气通道，保证火药燃气在初始建压阶段不会出现提前泄漏，让膛压上升曲线更平稳，避免瞬时高压对弹丸结构造成冲击。弹托前端的导向段做了锥面过渡处理，与膛线的贴合度经过反复校核，既能够保证膛线对弹丸的导转作用，又不会因为过盈量过大增加膛内摩擦阻力。在实际应用场景中，这类改装弹托主要适配小口径高速尾翼稳定弹丸，用于替代原有带外露尾翼的弹丸结构，因为真空装药的燃烧环境下，弹丸出膛后的气动干扰被大幅降低，无需额外设置尾翼即可维持飞行稳定性，去掉尾翼结构后不仅能简化弹丸加工工序，还能减少弹丸飞行过程中的气动阻力，提升有效射程与终点动能。设计时还考虑了弹托出膛后的分离可靠性，在弹托外壁设置了三道预制应力槽，弹托出膛后在空气阻力作用下会沿应力槽均匀裂为三瓣，快速与弹丸主体分离，不会对弹丸的初始飞行姿态造成干扰。所有结构的圆角、倒角都按照弹药加工的通用工艺要求设置，避免出现应力集中点，保证在高膛压工况下结构不会出现断裂变形。
