萨沃纽斯曲面结构转子设计

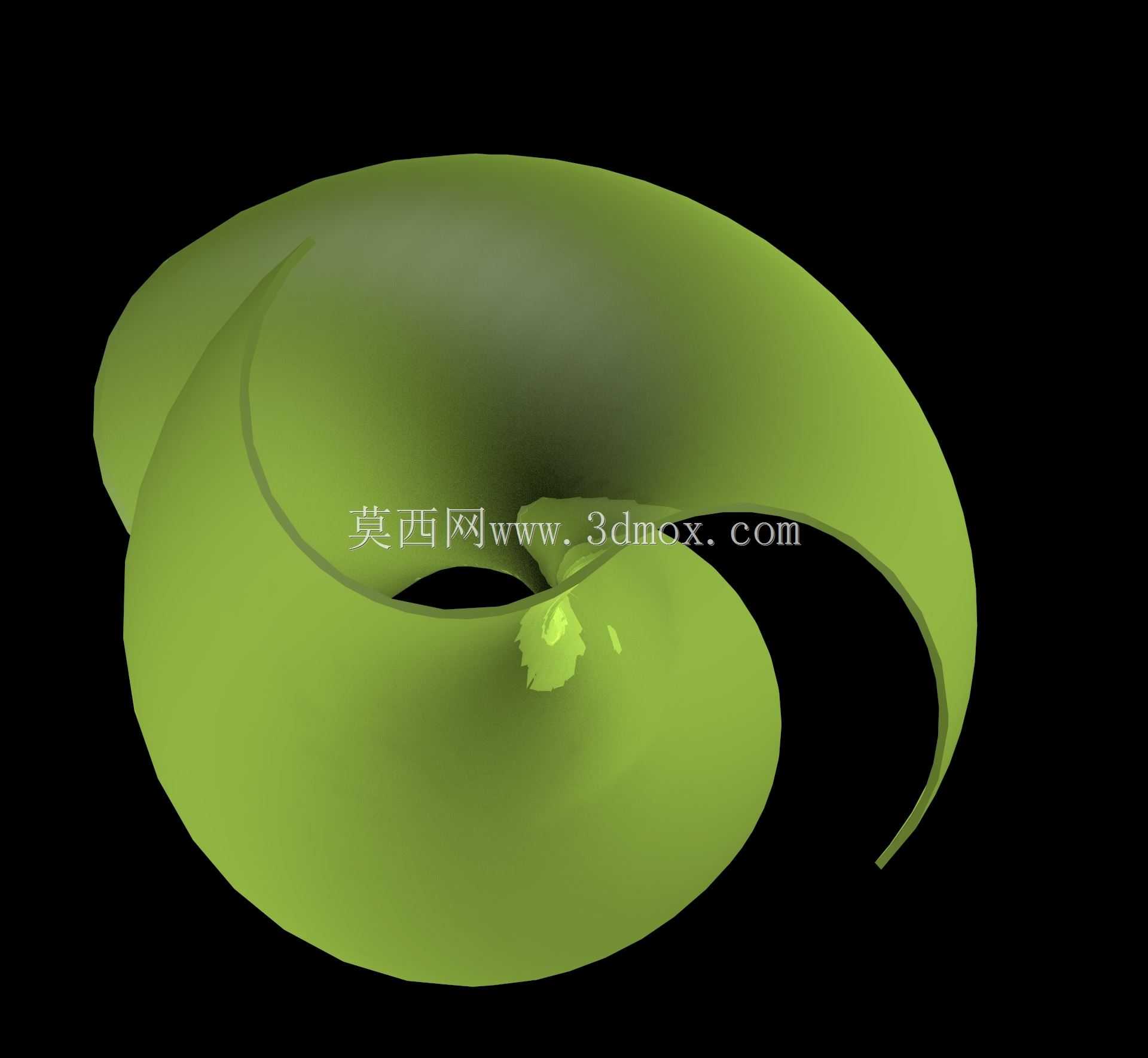

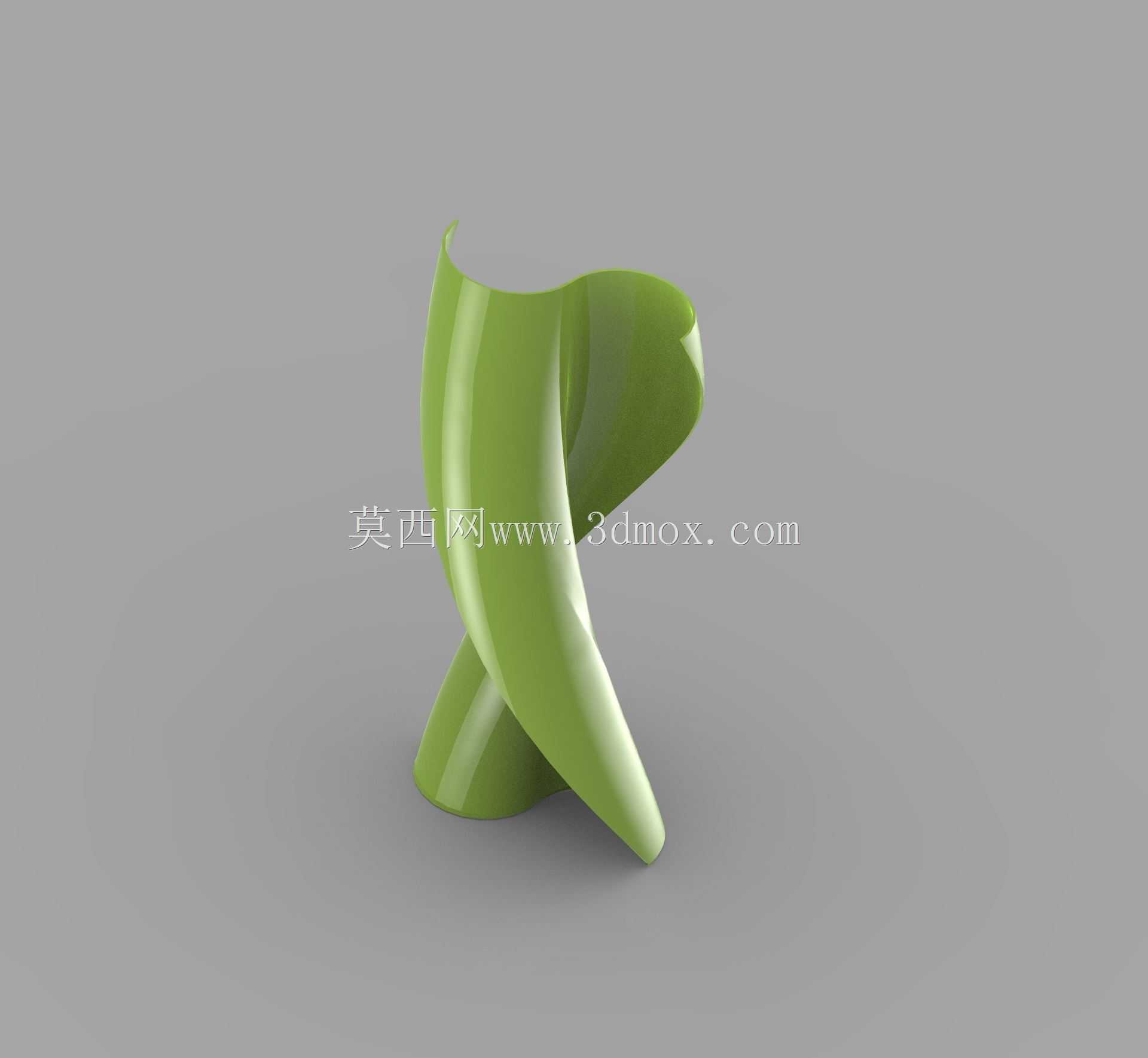

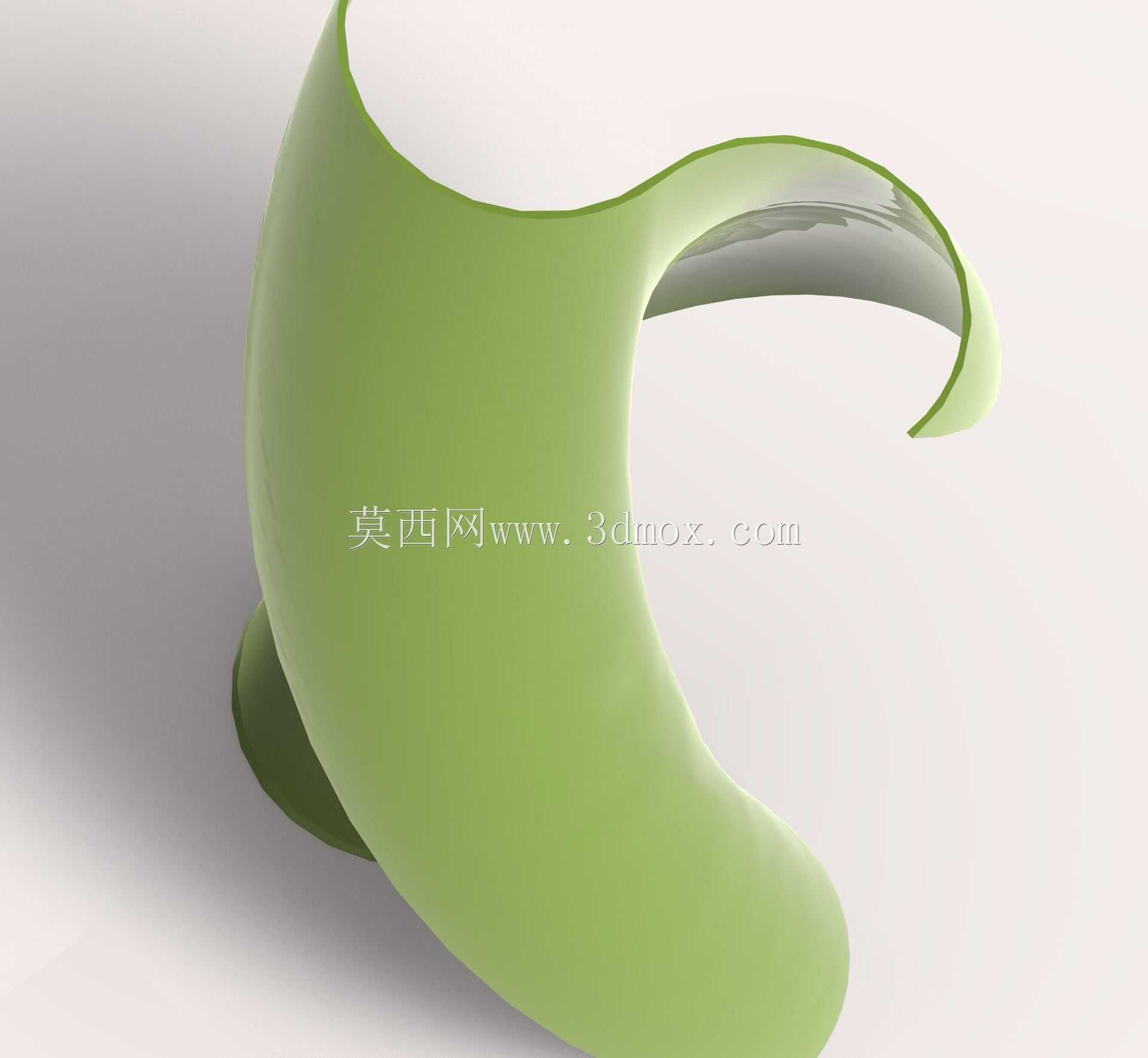

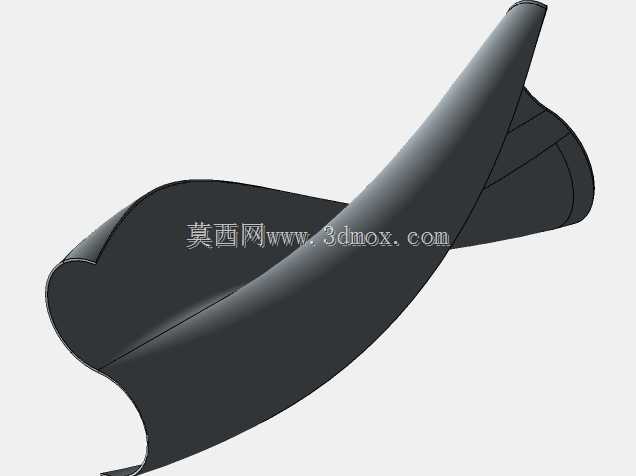

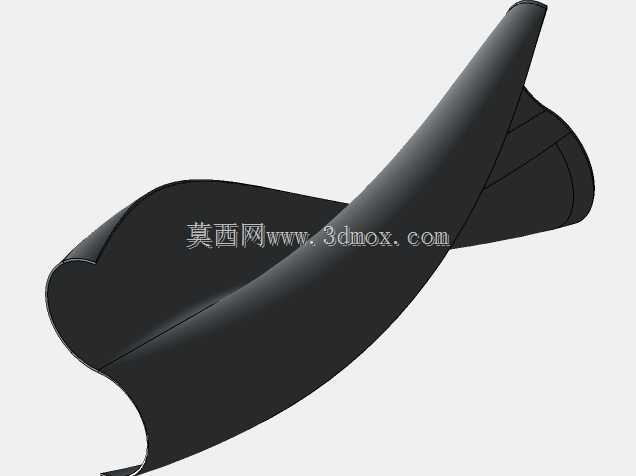

这类曲面转子核心应用在小型垂直轴流体能量捕获场景，常见于分布式微风发电装置、低流速水流能量回收单元，也可适配小型通风系统的被动驱动结构，不需要复杂的对风调向机构，在来流方向多变的工况下依然能保持稳定的扭矩输出，相比传统水平轴转子，对安装空间的朝向要求更低，适合楼宇间隙、山区零散风能点位、农田灌溉渠低流速水能回收这类零散分布的能量采集场景。从结构特性来看，双曲面交错的叶片构型，能在来流接触叶片时，利用曲面的兜流效应增大迎风侧的受力面积，同时背风侧的曲面顺滑过渡能减少气流绕流时的阻力损耗，两个叶片交错扭转的构型，能避免转子在转动过程中出现扭矩死点，不管来流从哪个方位接触叶片，都能产生持续的驱动扭矩，启动风速门槛远低于同尺寸的平直叶片垂直轴转子，在低流速流体环境下的启动性能优势明显。设计过程中，首先要确定转子的整体回转直径与高度比，常规应用场景下径高比控制在1:1.2到1:1.8区间时，能量捕获效率能维持在较优区间，叶片的扭转角度需要结合应用场景的常规流速匹配，扭转角度过大时会增加叶片自身的结构重量，提升转动惯量影响启动响应速度，扭转角度过小则无法形成连续的扭矩输出，容易在特定角度出现卡滞。叶片的壁厚设计需要兼顾结构强度与转动惯量的平衡，采用薄壁曲面结构时，要在叶片根部与中心转轴的连接位置做渐变加厚处理，避免长期受交变流体载荷时出现根部应力集中断裂的问题，叶片的边缘位置做小圆角过渡，减少流体经过边缘时的涡流损耗，同时降低运行过程中的风噪。安装边界上，这类转子的中心转轴需要匹配上下两个支撑轴承，轴承座的安装间距要略大于转子自身高度，预留出3到5毫米的轴向窜动间隙，转子外径与外围防护网的间隙要控制在转子直径的8%到12%，间隙过小会影响叶片周边的流场分布，降低能量转换效率，间隙过大则会导致整体设备的体积不必要增加，浪费安装空间。在实际选型适配时，需要根据应用场景的常年平均流速确定转子的整体尺寸，流速越低的场景，适当增大转子的回转直径来提升启动扭矩，不需要额外配置增速齿轮组就能直接驱动小型发电单元或者通风负载，整体结构没有复杂的传动部件，后期维护成本极低，适合无人值守的分布式能量采集点位长期运行。
