流体输送用泵壳体结构三维设计

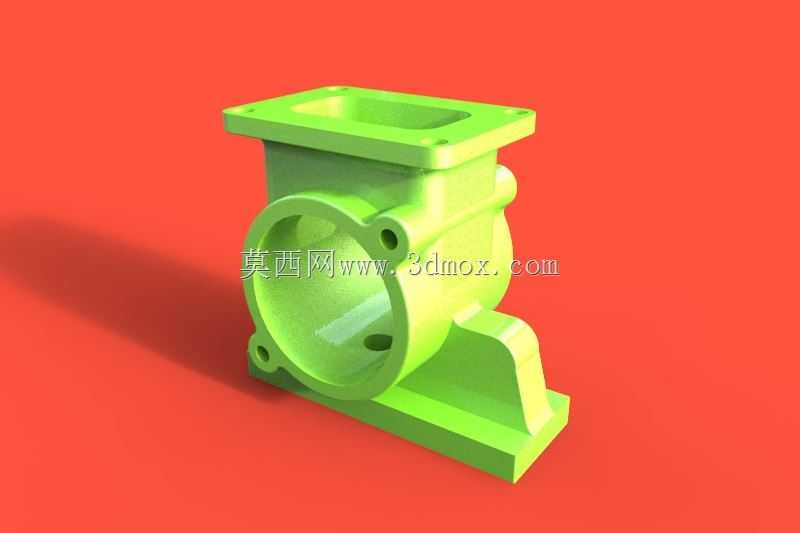

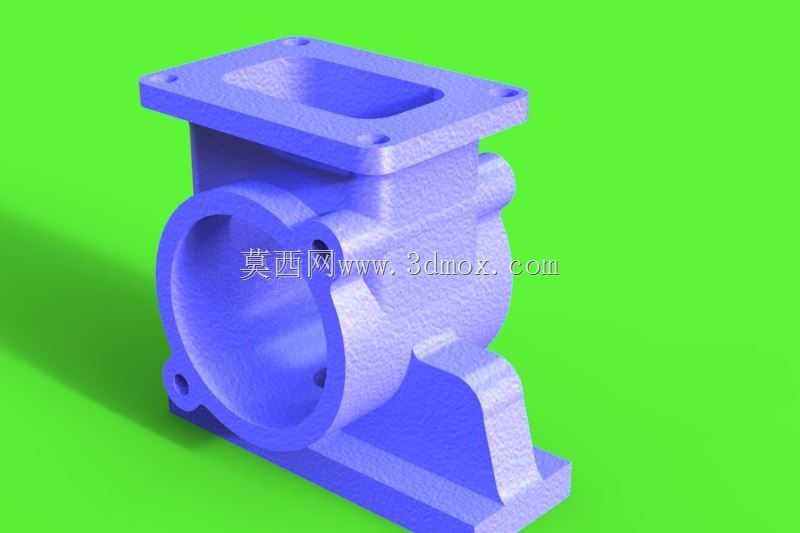

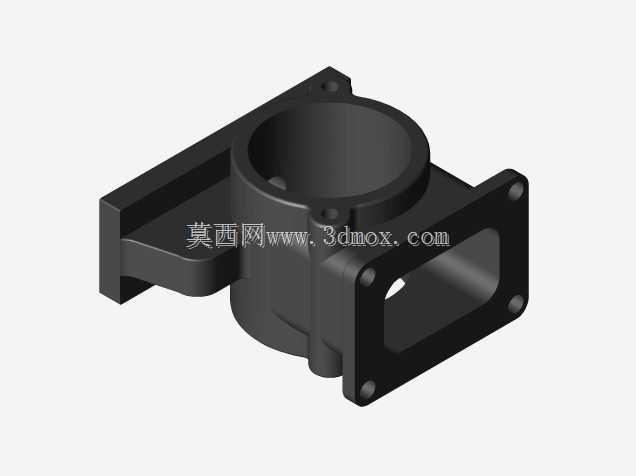

在流体输送系统的核心部件设计中，泵壳体作为容纳叶轮、构建流道、承受介质压力的基础承载构件，其结构合理性直接决定整泵的运行稳定性与使用寿命。这款泵壳体的结构设计围绕流体过流效率与安装适配性展开，主体采用一体化铸造成型的腔体结构，正面设置大口径圆形法兰接口，用于对接泵端盖组件，接口周边均匀分布螺栓安装孔，可保证端盖装配后的同轴度与密封压紧力均匀性，避免运行过程中出现介质渗漏问题。顶部设置方形带法兰的进出口连接位，法兰面加工有密封槽与螺栓过孔，可直接对接工艺管路，接口的流道过渡段采用圆弧顺滑设计，能有效降低介质进入腔体时的局部阻力损失，减少湍流带来的能耗与振动。底部设置带加强筋的安装支座，支座平面预留安装固定孔，可通过螺栓将整泵固定在安装基座上，支座与腔体连接位置的三角形加强筋结构，可抵消泵运行过程中产生的径向与轴向载荷，避免长期运行出现壳体变形、连接位错位的问题。从实际应用场景来看，这类泵壳体可适配清水输送、轻度腐蚀性介质输送等工况，广泛应用于工业循环水系统、给排水系统、小型化工流体输送单元中，作为整泵的外壳承载部件，其内部型腔尺寸需与叶轮规格精准匹配，保证叶轮转动时与腔体内壁的间隙处于合理范围，间隙过大会导致介质回流降低容积效率，间隙过小则容易出现叶轮擦碰壳体的故障。设计过程中需重点考虑壁厚的均匀性，避免铸造过程中出现缩孔、砂眼等缺陷，承压部位的壁厚需满足额定工作压力下的强度要求，法兰连接位的厚度需保证螺栓锁紧时不会出现形变，各接口的位置度公差需控制在装配允许范围内，保证与端盖、管路、支座的对接精度。侧面预留的小孔结构可用于安装泄压阀、压力表或者排气堵头，方便现场安装时的调试与运行状态监测，腔体外部的过渡圆角设计既可以降低铸造应力集中，也能减少运行过程中应力疲劳导致的壳体开裂风险。安装边界方面，底部支座的孔位间距需匹配常用泵组安装基座的标准尺寸，顶部与正面的法兰接口尺寸符合通用管路连接标准，可直接替换同规格的现有泵壳体部件，无需额外改动管路与安装基础，降低现场更换维护的成本。
