三指康复训练机械执行机构设计

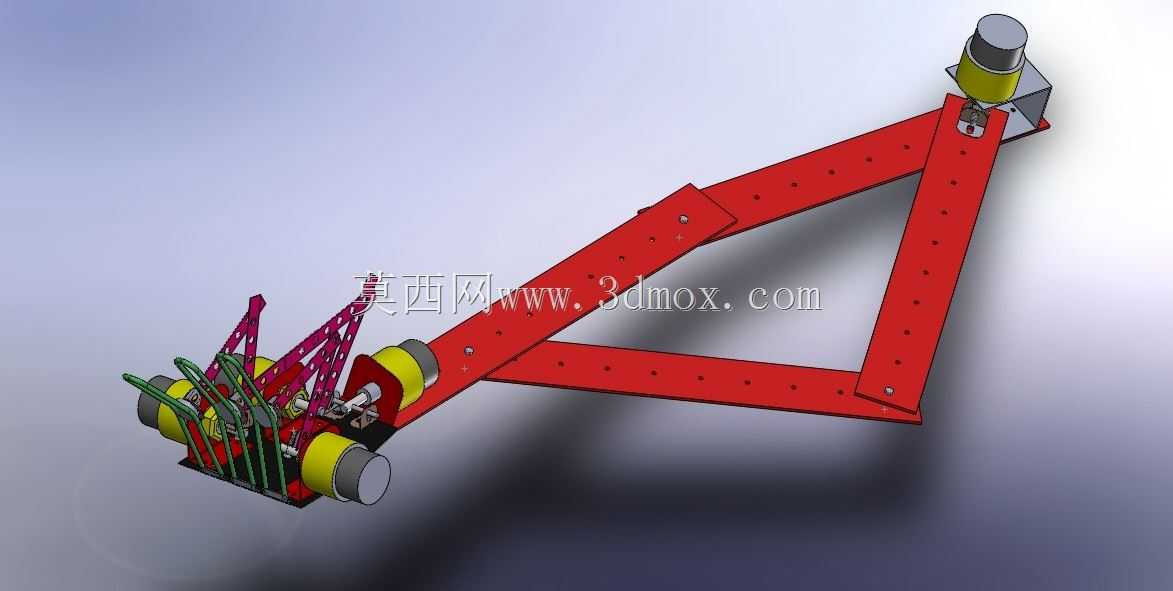

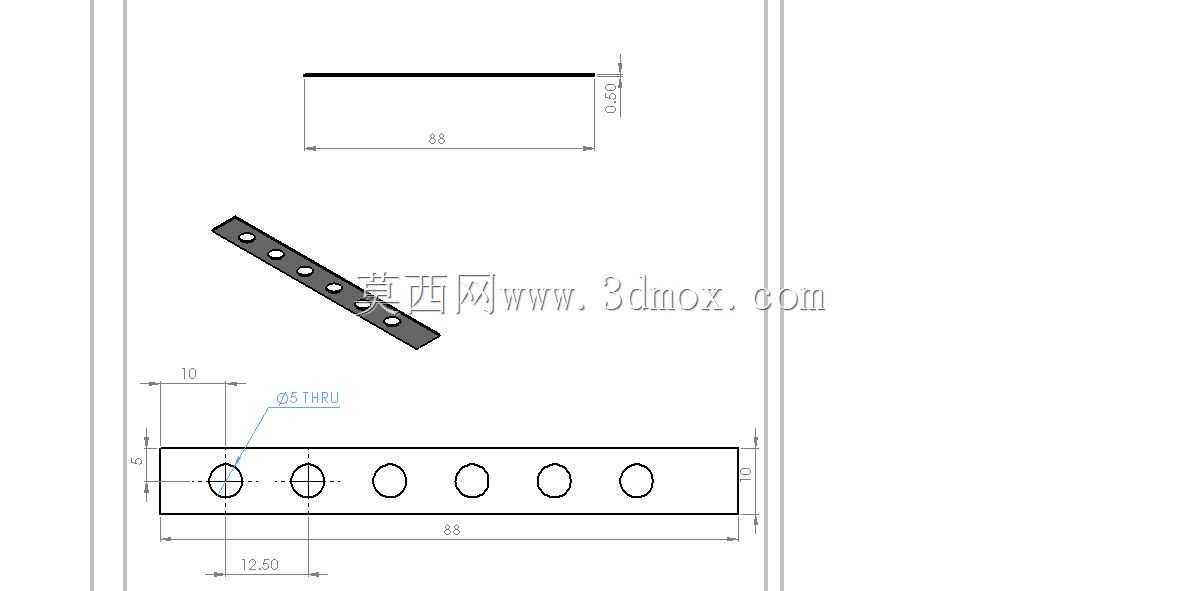

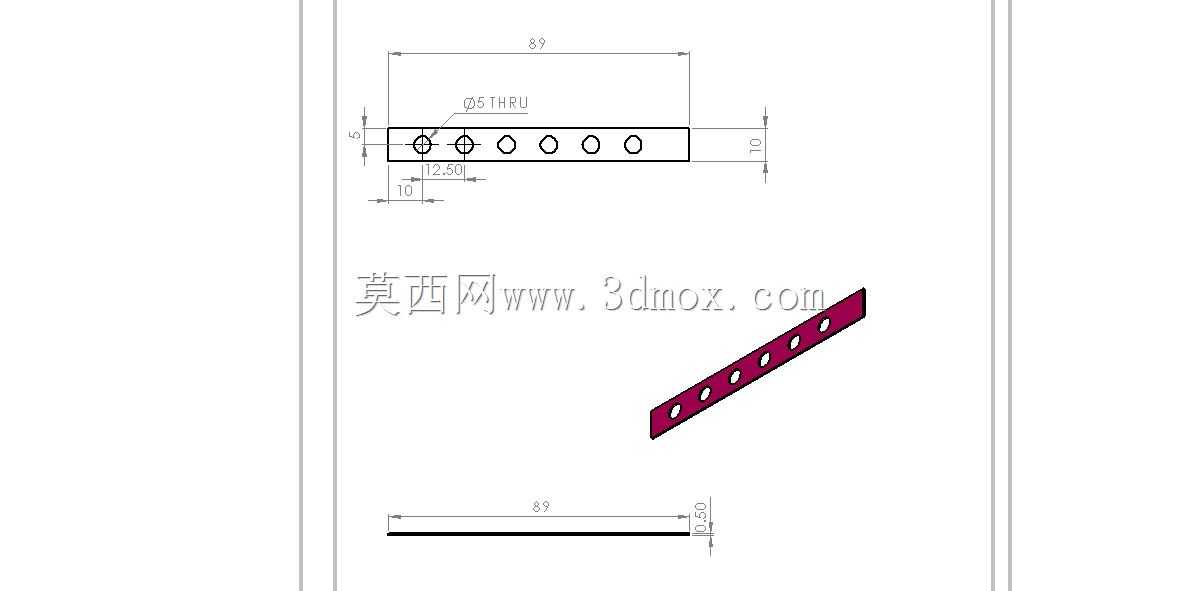

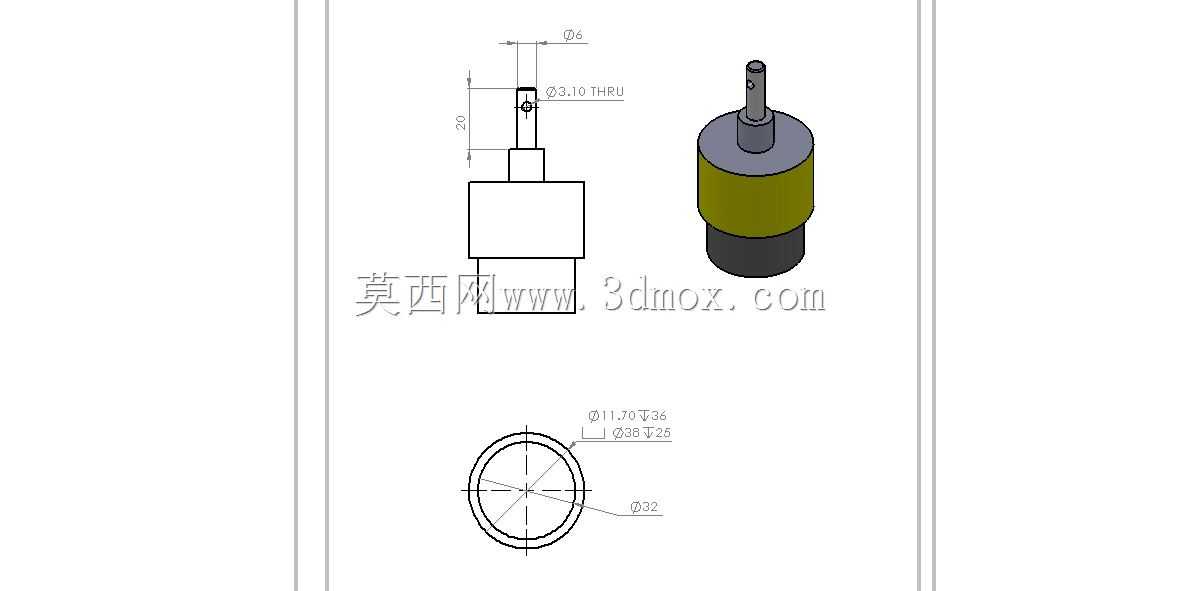

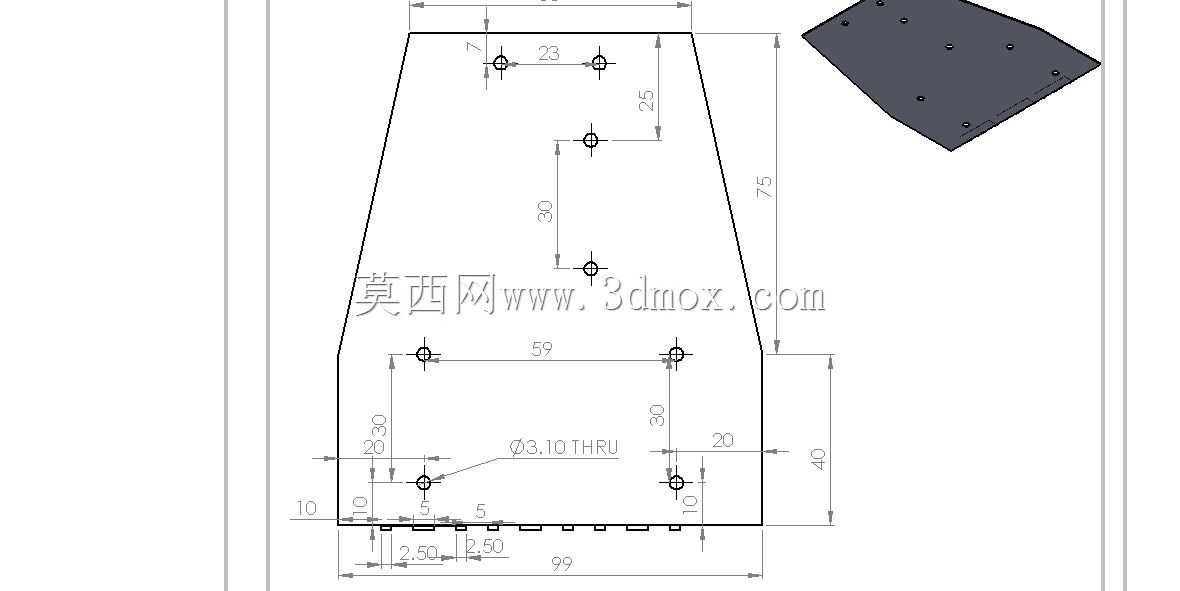

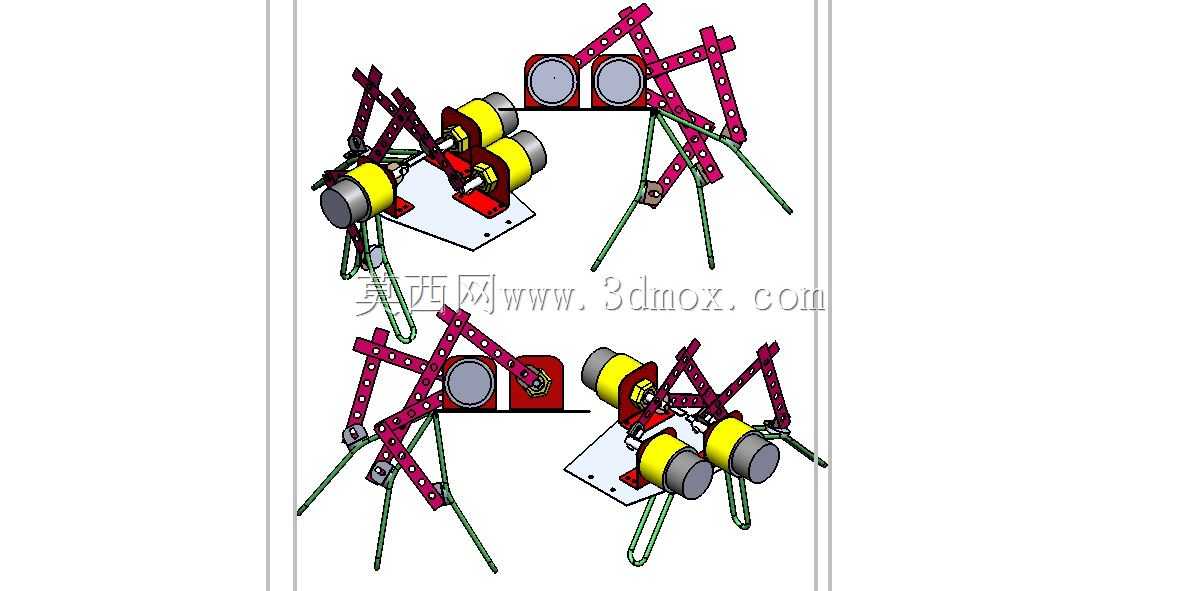

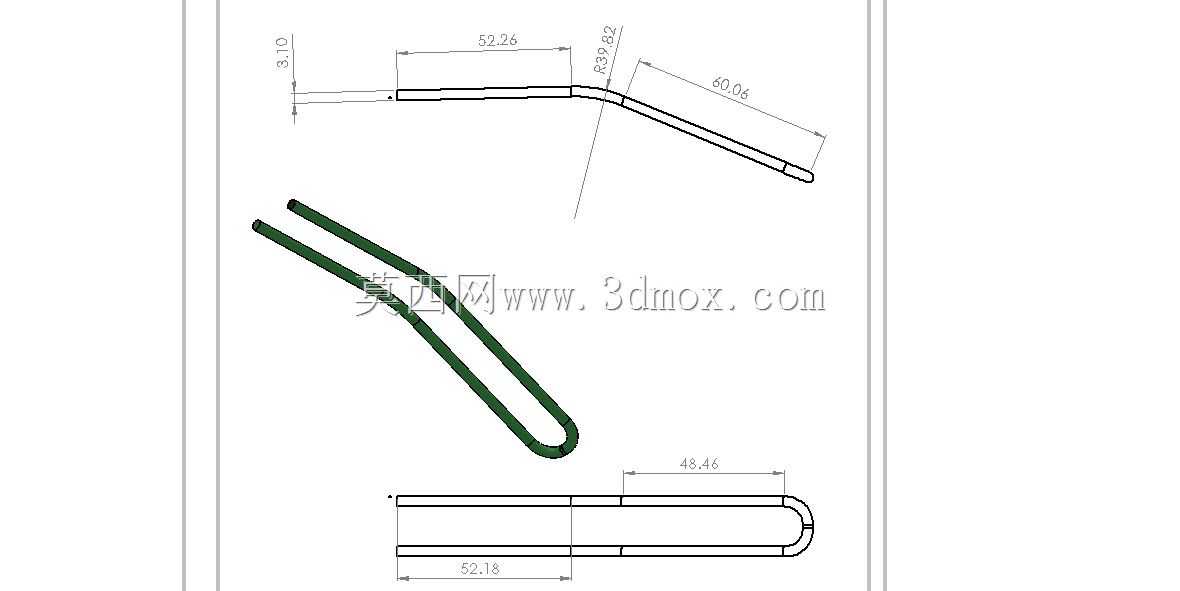

这款三指机械执行机构的设计初衷，是面向手部功能障碍群体的日常康复训练场景，尤其针对手指关节活动度不足、肌力衰退的康复需求，可作为康复辅具的核心执行端，嵌入桌面式康复训练设备中使用。从结构布局来看，整体采用三角桁架式的大臂支撑结构，红色型材构件通过螺栓拼接形成稳定的三角形受力框架，既保证了大臂伸展时的结构刚性，又能通过型材上的阵列安装孔调整臂段长度，适配不同安装台面的边界尺寸，安装时可根据桌面设备的预留空间，将基座端固定在训练台的侧方安装位，大臂伸展后末端的手指执行端可覆盖患者坐姿状态下手部的活动范围，不会与桌面其他辅具产生运动干涉。末端执行部分配置了三个独立的手指驱动单元，每个单元对应一根手指的屈伸动作，驱动元件直接集成在指根安装座上，省去了复杂的传动链路，减少了传动间隙带来的动作误差，每个手指的指节部分采用仿生轮廓设计，接触位置预留了柔性护垫的安装槽，实际使用时可包裹硅胶软垫，避免训练过程中对患者手指造成挤压损伤。设计过程中优先考虑了动作的适配性，三个驱动单元可独立控制，也可协同完成抓握、单指屈伸、对指等不同训练动作，能匹配不同康复阶段的训练需求：早期康复阶段可单指驱动完成小幅度的关节活动，后期可多指协同完成模拟抓握的功能性训练。从安装边界来看，基座端的安装孔位采用通用的工业安装间距，可直接固定在标准铝型材台架上，大臂的两个铰接点预留了角度调节空间，安装时可根据患者的坐姿高度调整大臂的俯仰角度，让末端手指机构刚好对准患者手部的自然放置位置，不需要患者刻意调整姿态适配设备。结构上所有的走线都可沿型材的内侧空腔布置，避免训练过程中线缆外露勾挂衣物，指端的驱动元件做了圆角防护处理，所有外露的螺栓端头都采用沉头设计，消除了训练过程中的磕碰风险。不同于工业搬运类的机械手，这款机构的驱动力度做了限定，输出扭矩控制在康复训练的安全范围内，不会因为输出力过大造成患者关节损伤，同时指节的活动范围完全匹配人体手指的正常屈伸角度，不会出现超出人体关节活动极限的动作。
