高精度步进电机三维结构设计模型

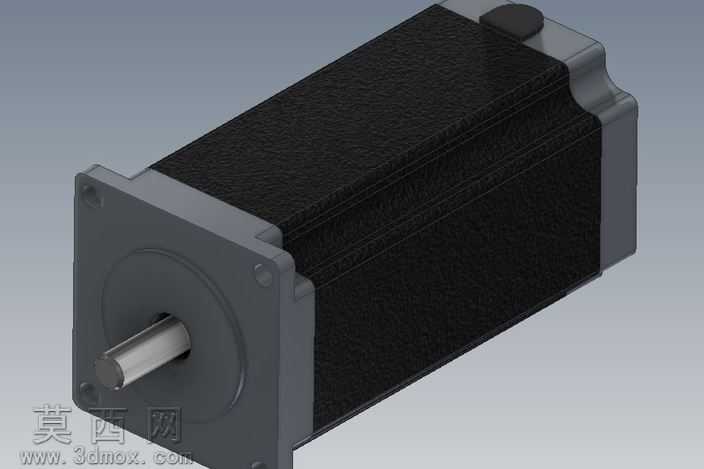

本模型为高精度步进电机三维结构设计成果，建模过程严格遵循工业级步进电机的实际生产尺寸规范，在三维建模软件中完成全参数化结构搭建，从前端输出轴、安装法兰到后端机身壳体、接线端盖均按照1:1真实比例还原，确保各部件装配公差符合机械设计标准。建模阶段首先完成核心基准轴的定位，以输出轴的中心轴线为全局装配基准，依次构建前端法兰的安装孔位、轴承定位腔、轴伸密封结构，法兰部分采用拉伸加切除的特征建模方式，精准还原四个角的固定安装孔、端面定位止口的细节结构，保证安装对接时的同轴度精度。机身主体部分采用一体化拉伸建模，表面还原了步进电机机身的散热纹理结构，通过纹理贴图搭配哑光黑磨砂材质，模拟真实电机机身的喷塑表面质感，材质参数调整阶段针对金属部件与非金属部件做了区分处理：输出轴采用抛光合金钢材质，调整金属粗糙度、反射率参数还原金属切削加工后的亮面金属质感；前端法兰与后端端盖采用压铸铝合金材质，设置适度的漫反射与低反光参数，还原压铸铝件的亚光金属质感；机身外壳采用黑色工程塑料加喷塑的复合材质，添加细微的颗粒质感贴图，避免材质表现过于塑料化。后端的接线保护盖、出线端结构均做了精细化建模，还原了端盖的卡扣结构、固定螺丝孔位的细节，所有螺丝孔位均做了沉头孔特征处理，符合实际零件的加工工艺要求。模型内部结构按照步进电机的实际构造做了示意性还原，包含定子绕组的排布空间、转子的定位结构，虽然作为外观装配模型未做完全的内部绕组细节建模，但各部件的装配间隙、配合关系完全符合真实电机的装配逻辑，可用于数控设备、自动化传动机构的装配干涉检查、设备布局仿真、产品宣传渲染等场景。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出电机的轮廓结构与表面材质质感，辅助光源补全暗部细节，避免安装孔位、轴伸部分出现死黑区域，背景采用浅灰色渐变背景，突出电机主体的结构特征，整体渲染效果真实还原工业产品的质感，可直接用于产品样本、方案演示的素材使用。整个建模过程注重结构的合理性与细节的还原度，没有出现结构错位、特征缺失的问题，各部件可单独导出用于装配动画、爆炸图制作等后续设计工作。
