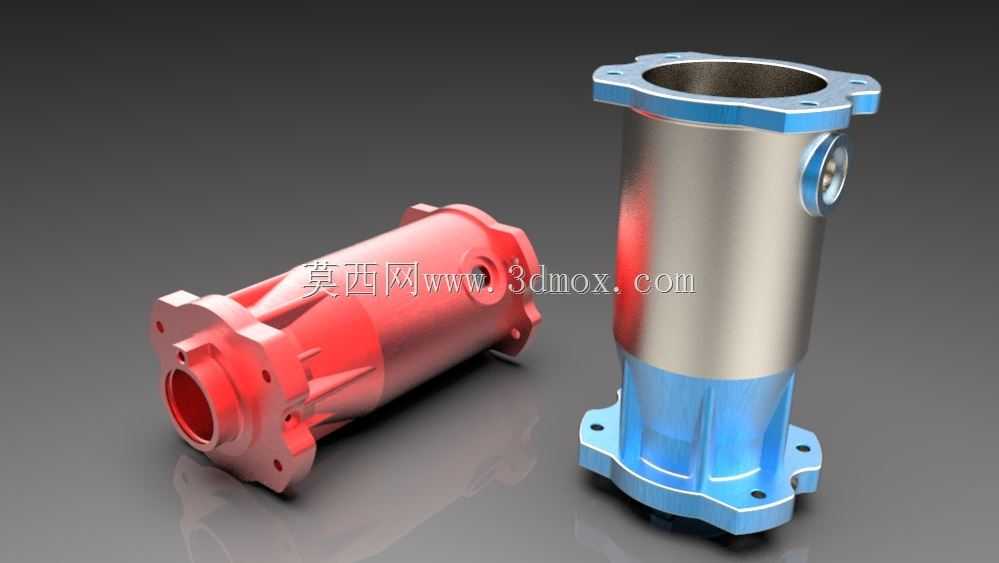

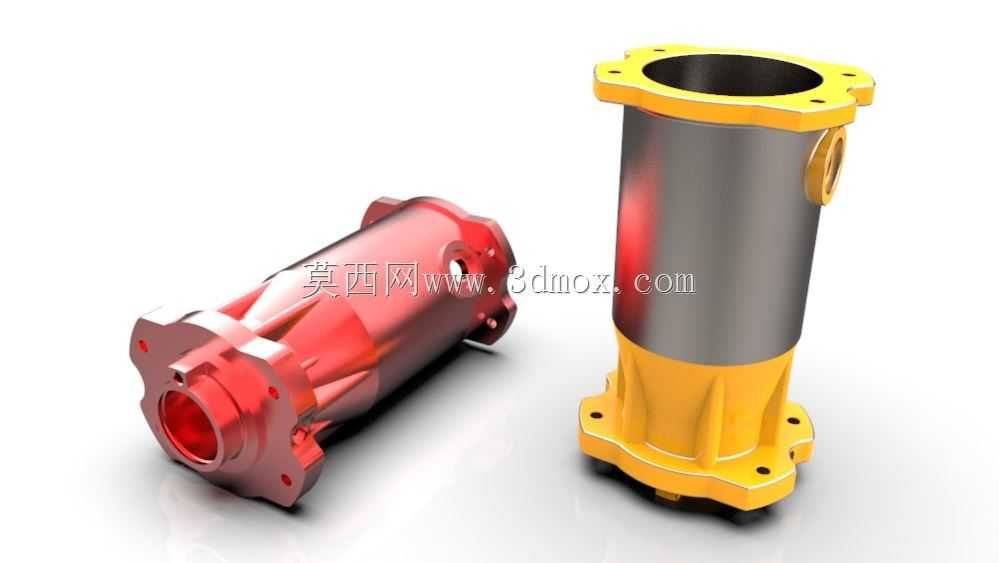

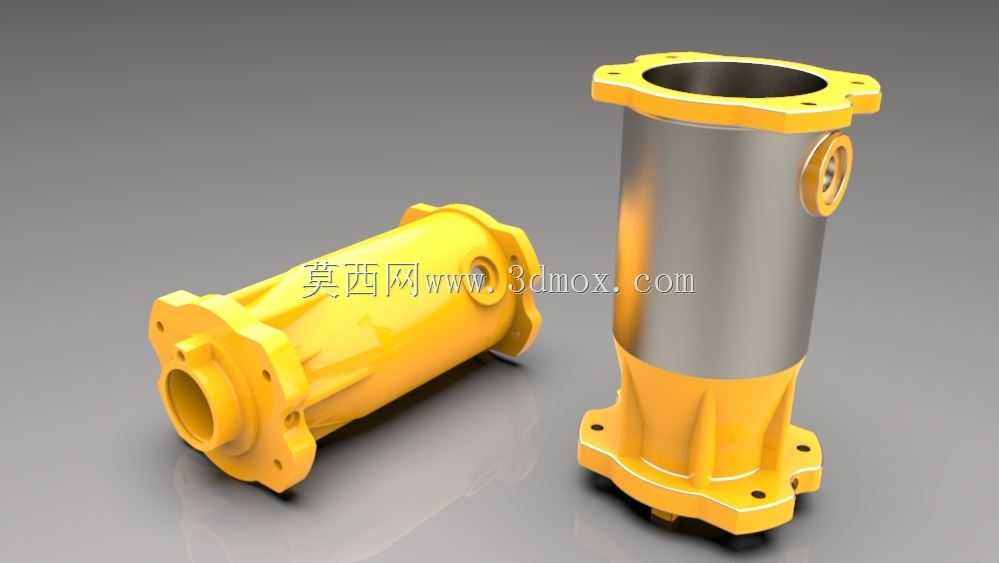

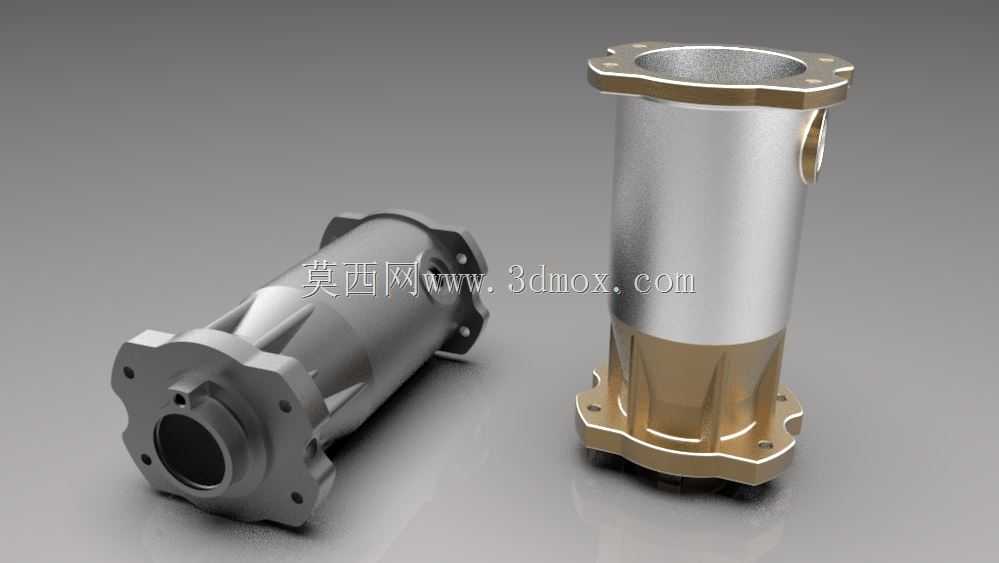

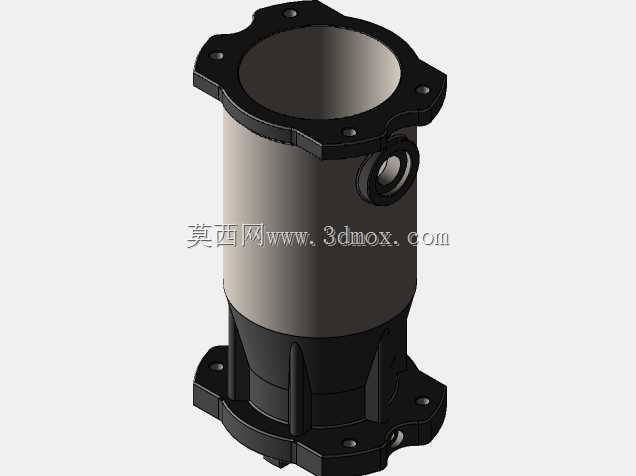

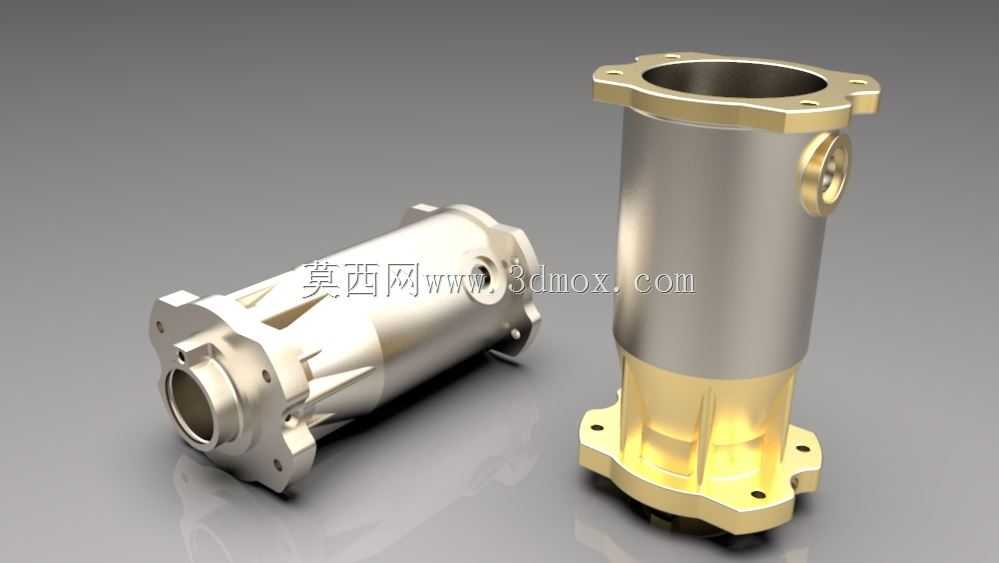

这类带双法兰安装边的筒状防护壳体,多配套在动力输出、流体输送类设备的核心传动段外侧,日常在车间的液压动力单元、小型柱塞泵组、主轴传动机构上都能见到同结构的部件,主要作用是把内部的轴系、传动件、密封组件完全包覆在内,避免加工车间的金属切屑、切削液飞溅进入运动副造成磨粒磨损,同时也能隔绝外部粉尘、水汽对内部精密配合面的侵蚀,部分工况下还能承接内部组件的少量润滑渗漏,避免油污污染车间作业面。从结构设计逻辑来看,两端的法兰边做了等距分布的安装通孔,孔位公差按照IT7级精度控制,安装时可以通过螺栓直接和两端的端盖、动力输入端、负载输出端完成刚性连接,法兰端面预留了0.2mm的密封胶槽余量,装配时配合O型密封圈或者密封垫片就能实现IP65级的端面密封,杜绝壳体内部和外部的介质互通。筒身主体采用等壁厚设计,壁厚根据配套设备的功率区间做差异化匹配,常规中小功率工况下壁厚控制在3-5mm即可兼顾结构强度和轻量化需求,筒身侧面预留的侧向凸台接口,既可以用来安装油位观察件、温度传感器,也可以作为注油、泄油的工艺通道,不用额外在筒身钻孔破坏整体结构强度。做三维建模的时候,要优先确认两端法兰的安装孔位分度圆直径,这个尺寸直接决定了壳体能不能和现有设备的安装位匹配,其次要控制筒身的内孔同轴度,因为内部要穿装传动轴或者运动组件,内孔和两端法兰端面的垂直度误差必须控制在0.02mm以内,不然装配后会出现轴系卡滞、密封件偏磨的问题。筒身外侧的加强筋做了渐变式设计,从法兰端面向筒身中部逐步收窄,既可以提升壳体的抗径向形变能力,避免设备运行振动导致筒身失圆,也不会过多增加零件的整体重量。实际选型替换的时候,除了核对安装孔位的尺寸,还要注意筒身的轴向总长度,要给内部的传动组件预留足够的装配间隙,不能出现轴系顶死或者密封件压缩量不足的问题,侧向凸台的螺纹规格也要提前和配套的外接元件匹配,减少二次加工的工作量。这类壳体一般采用铸铝或者铸铁材质毛坯加工,建模时要预留2-3mm的机加工余量,尤其是法兰端面和内孔的配合面,不能直接按照成品尺寸做毛坯建模,不然会导致后续加工余量不足出现废品。
- 全部评论(0)
- 模板大小 1.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
