船用开式索具螺旋扣拉紧调节构件

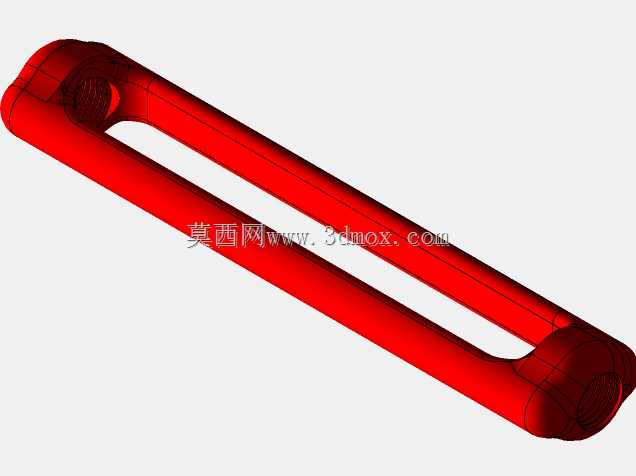

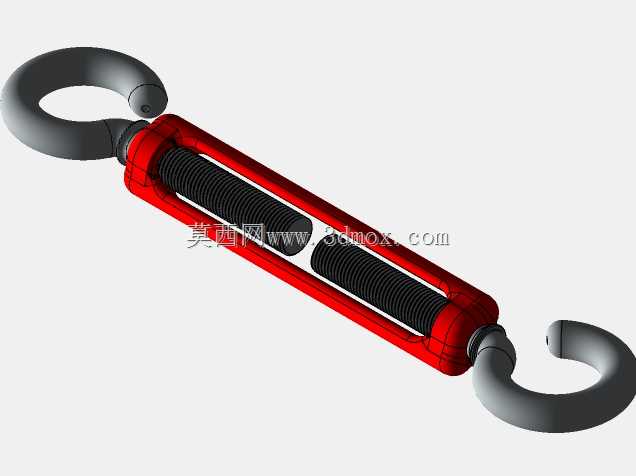

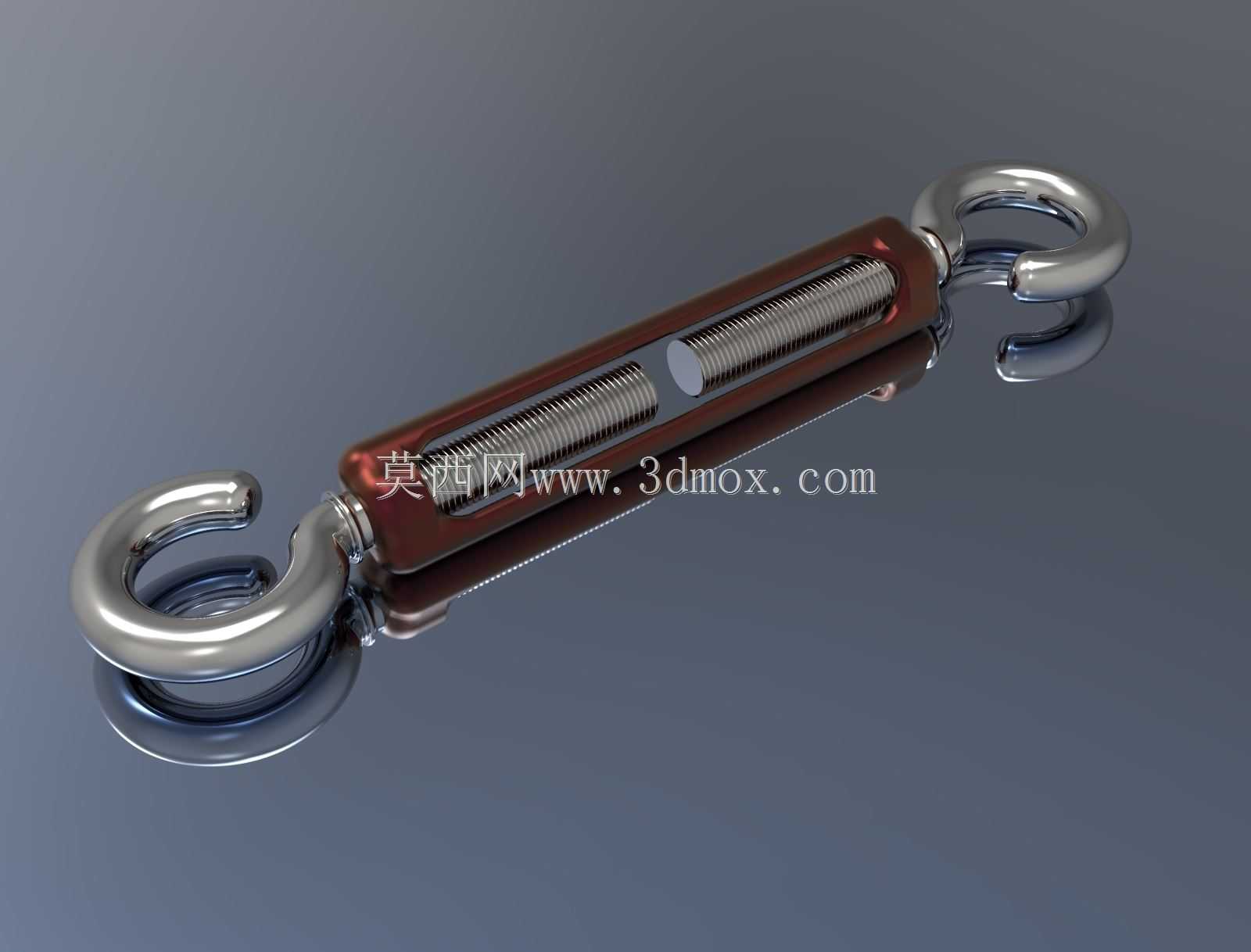

这款构件是船舶系泊、索具张紧场景中常用的受力调节部件，日常在甲板区域的栏杆拉索固定、小型起重索具长度微调、缆绳辅助张紧环节都能见到它的身影，核心作用是通过两端反向螺纹的旋合行程，改变两端连接点的间距，以此实现索具的张紧度调节，抵消索具使用过程中产生的松弛量，保证受拉构件始终保持合适的预紧力，避免索具松脱引发的安全隐患。从结构设计来看，主体采用开式框架结构，中部的调节套筒两端分别加工左右旋内螺纹，两端的连接端为C型吊环结构，旋转中部套筒时，两端吊环会同步向内收拢或者向外伸出，不需要拆卸两端的连接销轴就能完成张紧度调整，这种开式结构也方便日常检查内部螺纹的磨损、锈蚀情况，在船舶高盐高湿的使用环境下，运维人员可以直观看到螺纹副的状态，及时清理盐垢、涂抹润滑脂，降低卡滞风险。设计阶段需要重点匹配两端螺纹的旋向参数，保证调节过程中两端的进给量一致，避免出现单侧螺纹咬合长度不足的问题，框架本体的截面尺寸需要根据额定载荷做强度校核，通常框架采用锻造后机加工的工艺成型，避免铸造缺陷带来的断裂风险，两端吊环的圆弧过渡区域要做应力释放处理，避免受拉时应力集中导致的吊环断裂。安装边界上，需要预留足够的套筒旋转操作空间，两端连接的销轴要和吊环内孔做间隙配合，保证构件受拉时不会出现附加弯矩，调节行程要覆盖索具的初始安装余量和长期使用后的伸长量，通常选型时会预留总长度15%左右的调节余量，避免出现调节到极限位置仍无法达到张紧要求的情况。实际使用中，这类构件除了船舶领域，也会在户外拉线固定、起重索具配套、舞台桁架拉索张紧场景中使用，不同场景下的表面处理方式有区别，船用版本通常会做镀锌或者达克罗表面处理，提升抗盐雾腐蚀能力，陆用普通场景下做发黑处理即可满足防锈要求。建模过程中需要重点还原两端螺纹的旋向差异，以及中部套筒和两端螺杆的装配间隙，框架内部的避让空间要保证螺杆在最大伸出长度时不会和框架内壁发生干涉，吊环的内孔尺寸要匹配常用的连接销轴直径，方便后续选型配套时直接调用。
