斜切式夹钳连接结构三维设计

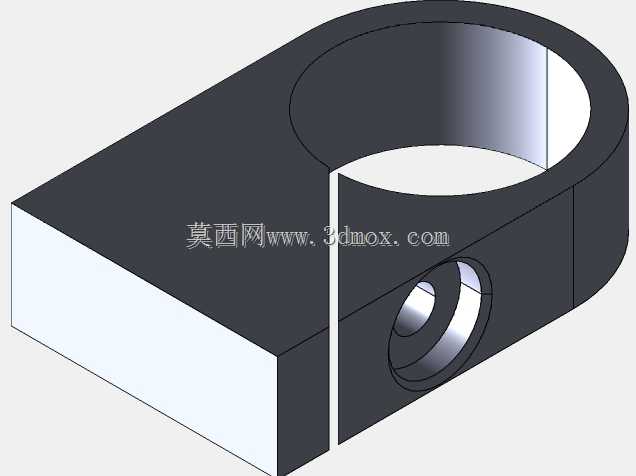

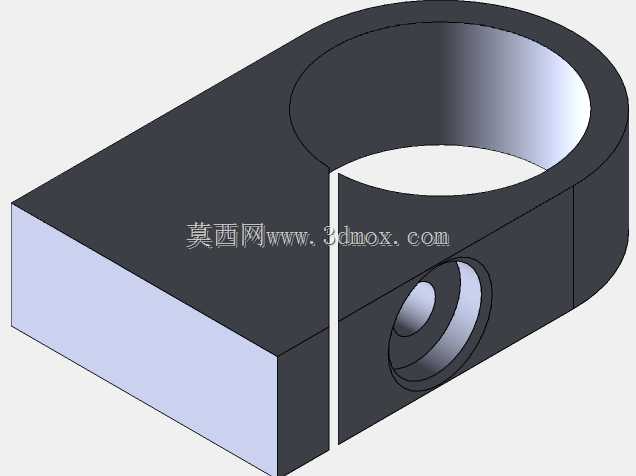

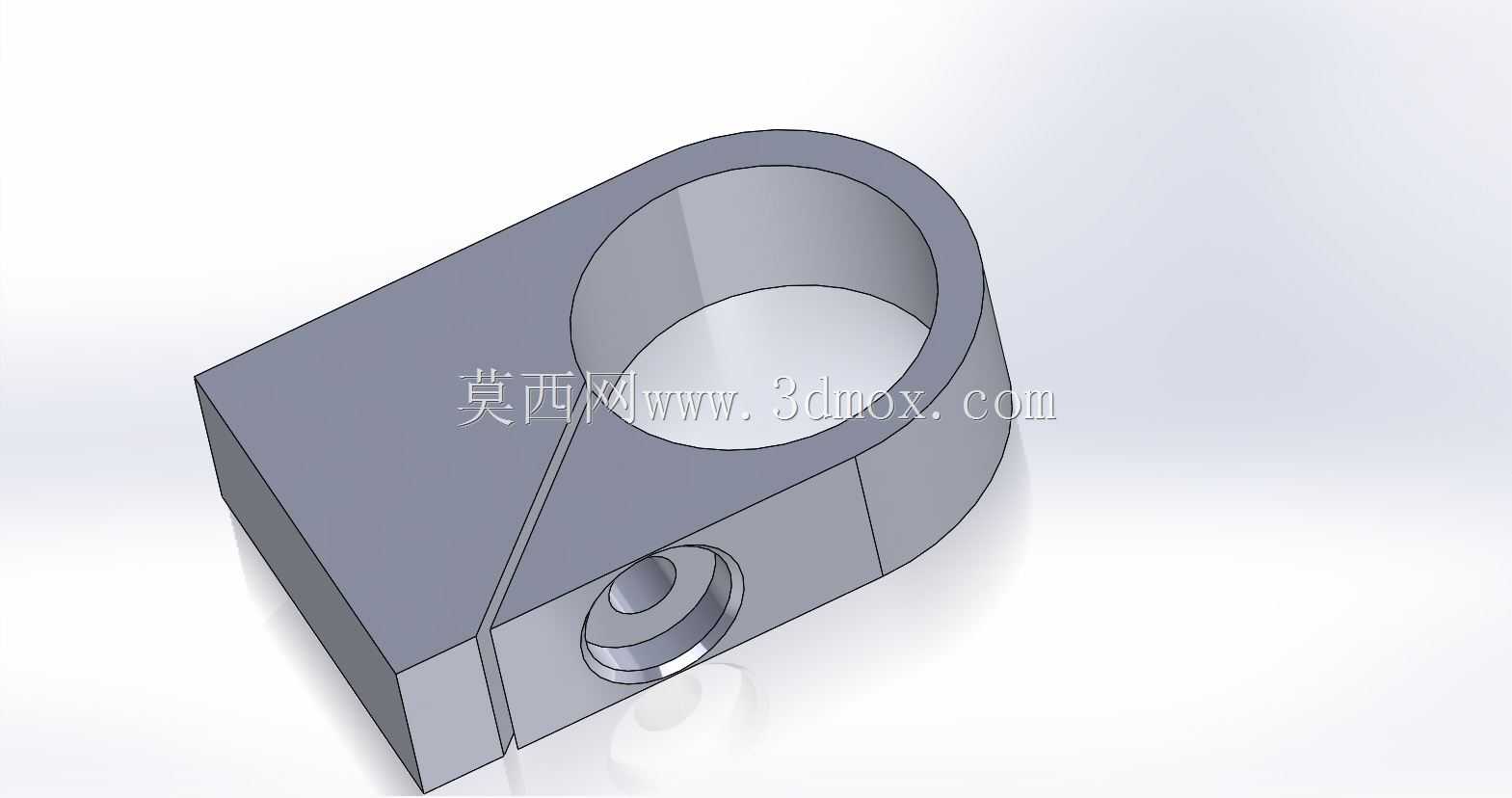

在工装夹具的非标设计场景中，这类斜切结构的夹钳部件常被用于小型工件的定位夹持环节，适配小行程、高刚性的装夹需求，常见于精密装配工位、小型零件铣削加工的辅助定位场景，相比传统直角结构的夹钳座，斜切过渡的结构能在有限安装空间内兼顾结构强度与操作避让空间。从结构功能来看，该部件主体为带环形安装孔的块状基座，环形通孔用于穿装铰接轴或者驱动杆件，实现夹钳的开合动作传动，侧面的小型螺纹孔用于安装锁紧顶丝，固定穿装在环形孔内的杆件轴向位置，避免工作过程中出现轴向窜动影响夹持精度。设计时采用斜切面过渡方形基座与环形筒段的连接区域，而非传统的直角拼接，主要是考虑到直角连接处容易出现应力集中，在夹钳反复开合的交变载荷作用下，长期使用可能出现焊缝开裂或者基体断裂的问题，斜切过渡的结构能让载荷传递路径更平缓，有效降低连接区域的应力峰值，同时斜切面的存在也能给夹钳开合动作留出足够的摆动空间，避免基座与活动钳臂出现运动干涉。从安装边界来看，方形基座的平面可作为安装基准面，贴合工装基板的安装面进行固定，环形筒段的外径尺寸决定了铰接部位的抗扭强度，设计时需要匹配对应直径的铰接轴，保证配合间隙控制在合理范围，既不能过紧导致动作卡滞，也不能过松导致夹持精度下降。侧面的螺纹孔位置设置在筒段靠近方形基座的一侧，这个位置的基体厚度足够，螺纹啮合长度能满足顶丝锁紧的强度要求，不会因为顶丝压紧力过大导致筒段变形。实际应用中，这类结构的夹钳部件不需要复杂的加工工序，方形基座可通过铣削加工成型，环形筒段可直接采用无缝钢管下料后与基座焊接，再通过线切割加工斜切面，最后钻孔攻丝即可完成制作，相比整体式的复杂夹钳座，加工难度更低，生产周期更短，同时能满足常规小负载夹持场景的使用需求。在装配过程中，需要保证环形孔的轴线与方形基座安装面的平行度，否则会导致穿装的铰接轴出现偏斜，使得夹钳开合过程中出现卡滞，影响夹持动作的顺畅性，斜切面的加工角度需要匹配活动钳臂的最大开合角度，保证钳臂张开到最大行程时不会与基座发生碰撞，同时尽可能保留连接区域的材料厚度，保证结构刚性。
