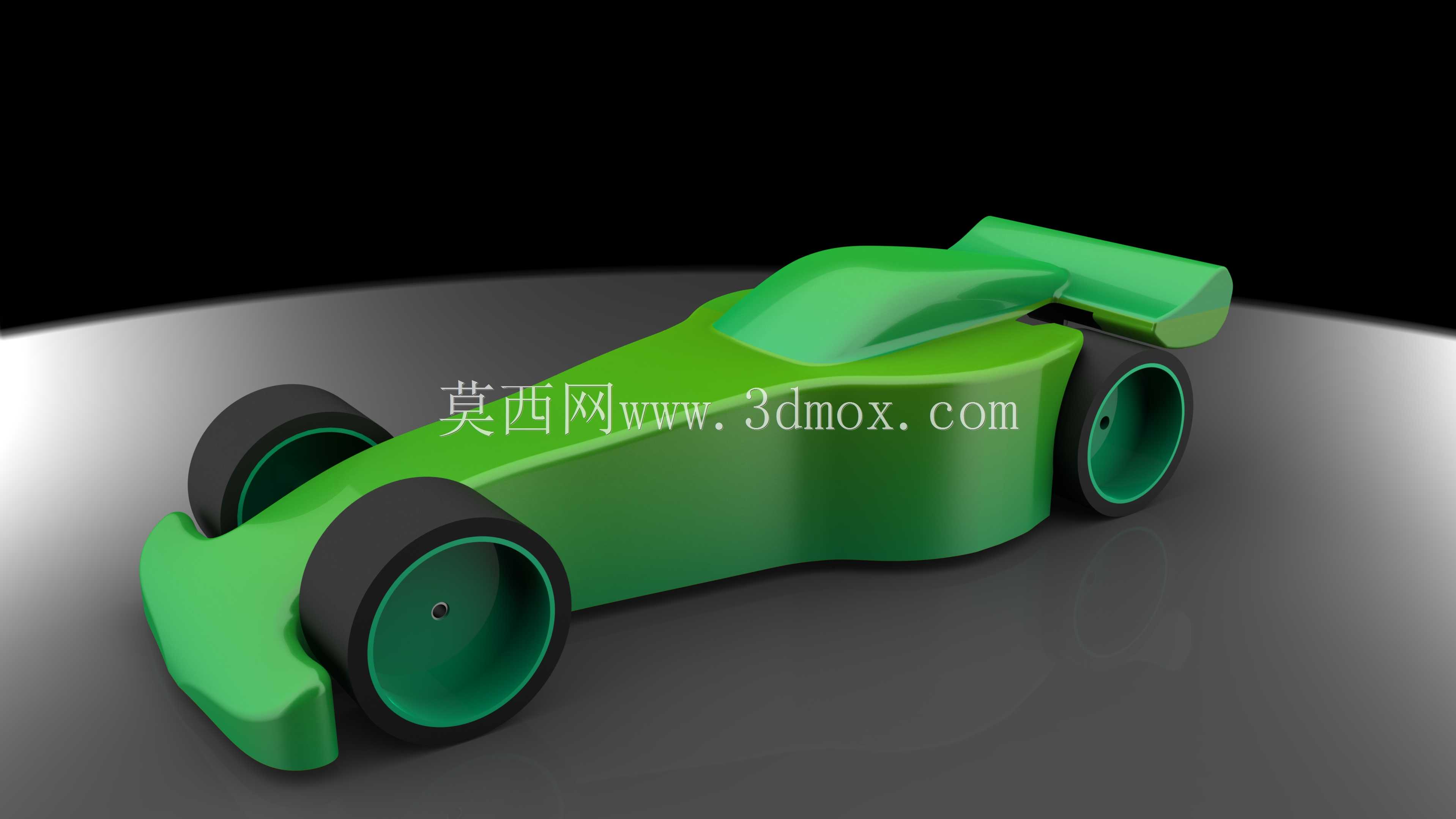

学生实训电动赛车单体外壳结构设计

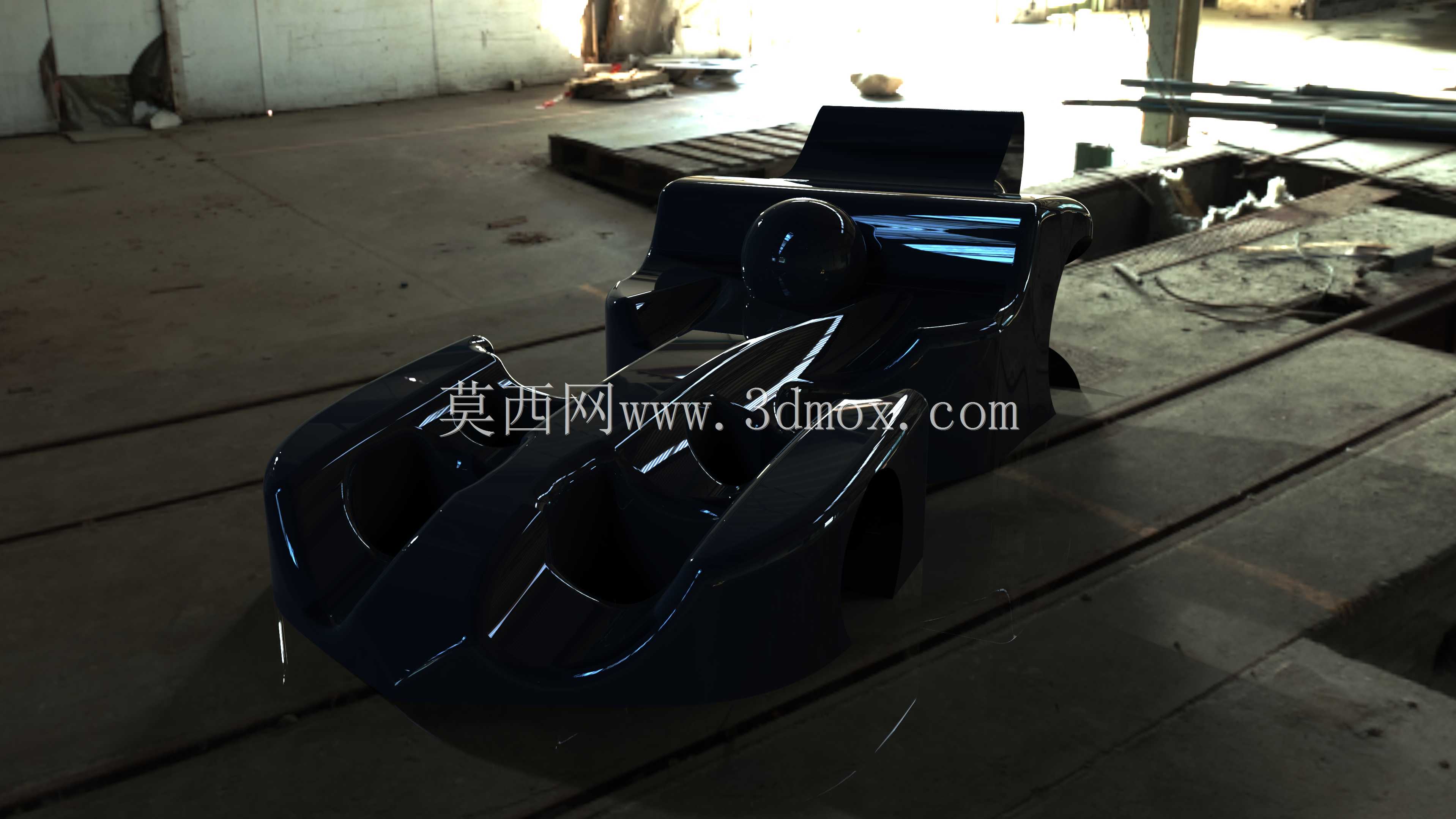

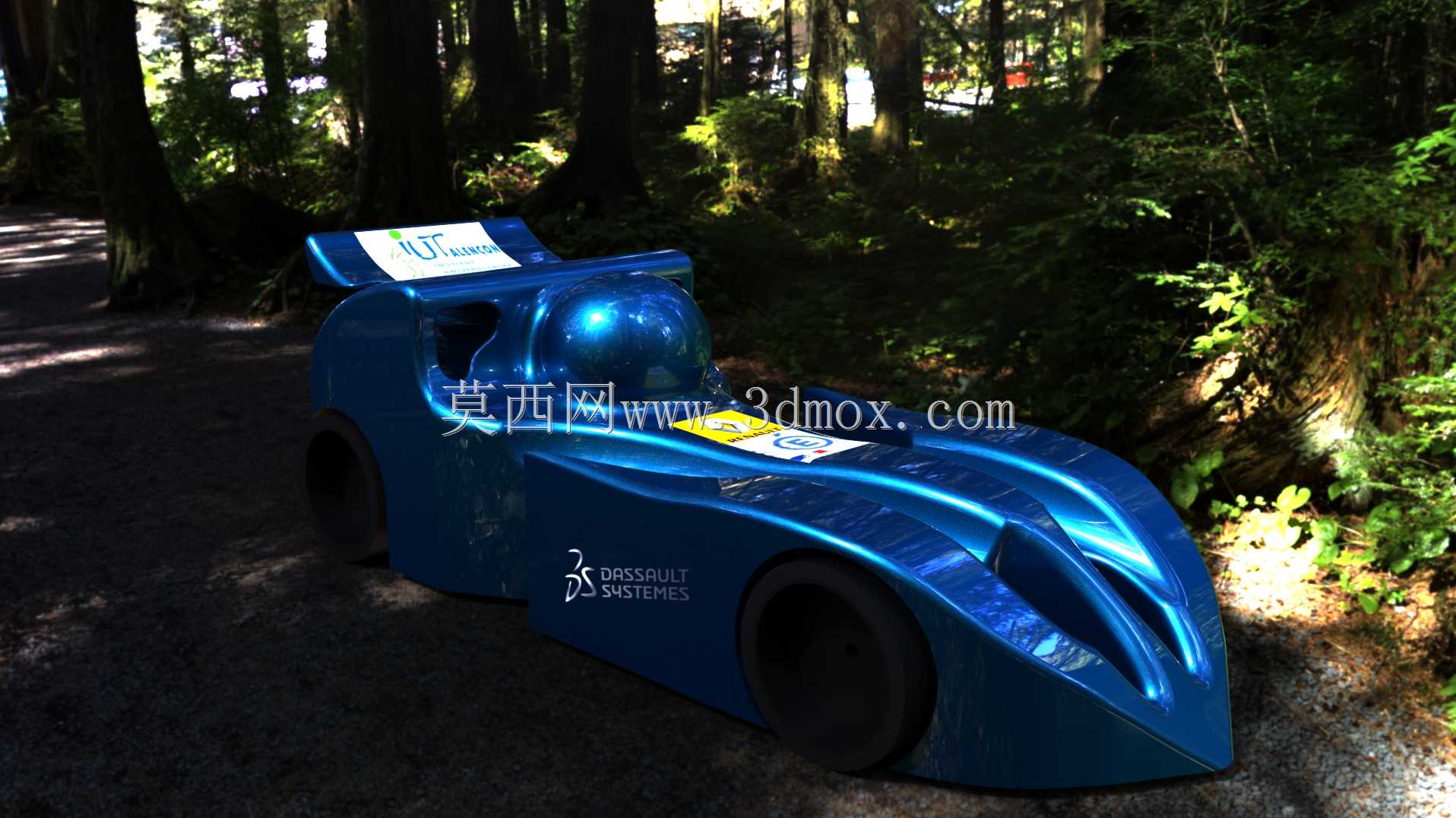

该模型为电动竞速赛车的单体外壳结构，主要面向校园工程实训、小型电动赛车赛事的车体开发场景，可作为学生方程式赛车、自制电动竞速车的外壳设计参考，适配单座驾驶布局的小型电动赛车使用。设计过程中首先梳理了车体的安装边界约束，外壳整体需包覆驾驶舱、前部电池安置区、后轮动力舱三个核心区域，前部预留的轮拱空间适配小尺寸竞速轮胎的转向跳动行程，避免转向过程中轮胎与壳体发生干涉。侧部的内凹造型一方面贴合单体壳的受力传力路径，将前部碰撞受力沿侧梁导向后部结构，另一方面预留了侧部散热气流的通道，可引导气流经过电池与电机区域带走工作热量。驾驶舱区域的凸起造型完全贴合人体坐姿的轮廓，在保证驾驶员头部、肩部活动空间的前提下，尽可能压低座舱高度来降低整车风阻，前部的鼻锥区域采用渐收的流线造型，减少正面迎风面积的同时，将气流向两侧轮拱分流，避免气流直接冲击前轮形成乱阻。外壳的下部边缘预留了与底盘车架连接的安装孔位，孔位间距匹配常规钢管车架的梁体分布，安装时可通过螺栓直接固定在车架主梁上，不需要额外制作复杂的连接支架。后部的尾椎区域做了收窄处理，既可以减少尾部的涡流拖拽阻力，也预留了后置电机与传动结构的安装空间，两侧的轮拱造型完全覆盖后轮上部，避免行驶过程中带起的杂物卷入动力结构。设计阶段同步考虑了木模加工的可行性，外壳的曲面分块均采用大曲率顺滑过渡，没有过小的倒扣结构，方便通过五轴铣削加工木模后再进行复模制作，也适配玻璃钢、碳纤维等复合材料的铺层制作工艺，壳体的壁厚预留了3mm的均匀厚度区间，在保证壳体结构刚度的前提下尽可能控制整体重量。从结构功能来看，该外壳除了承担空气动力学减阻的作用外，也可作为整车的外部防护结构，侧部的凸起造型可在发生侧面碰撞时吸收部分冲击能量，保护内部的驾驶员与核心部件，前部的预留空间可根据赛事要求加装碰撞缓冲结构，不需要对外壳主体进行大幅修改。
